嘉立创EDA原理图封装画错了怎么办

摘要：本文以贴片电阻封装由1206修改为0805为例，介绍一下封装修改的一种方法。

1.问题描述

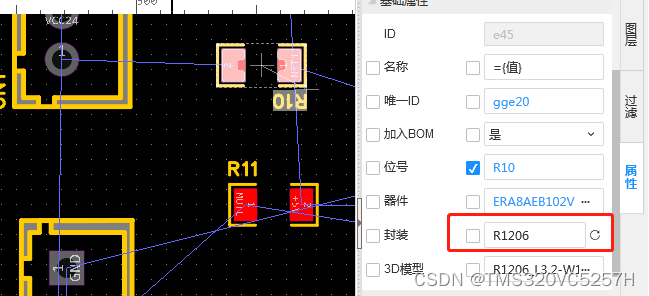

设计原理图的时候，误将封装设计成为1206了，现在想把它改为0805封装。

2.修改封装的步骤

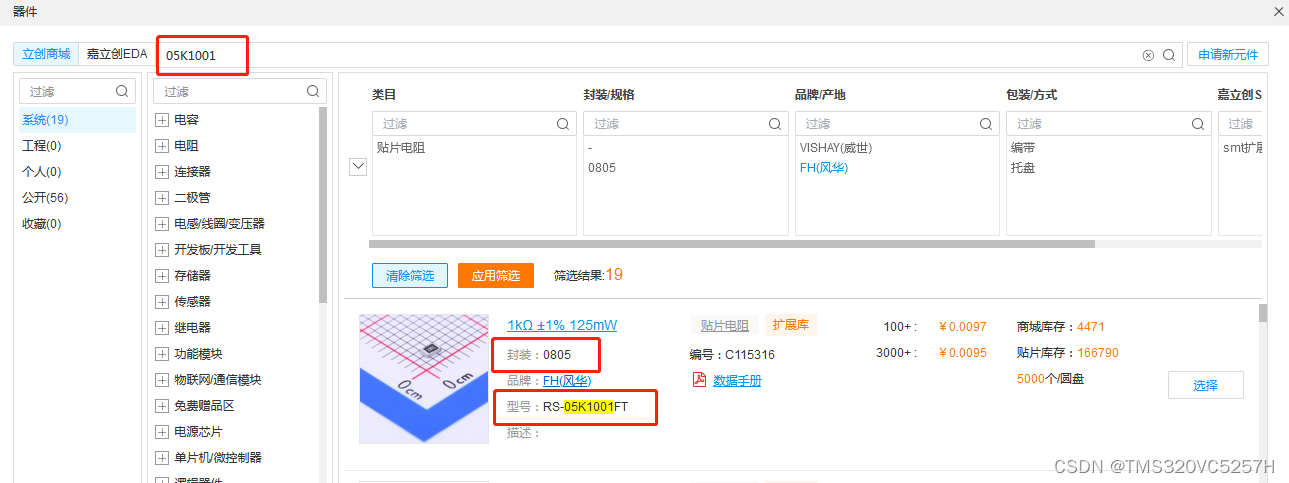

首先在原理图中，修改对应的电阻器件型号，可以通过搜索框，输入一些关键的字符，然后通过观察封装和图片，然后点击选择即可。

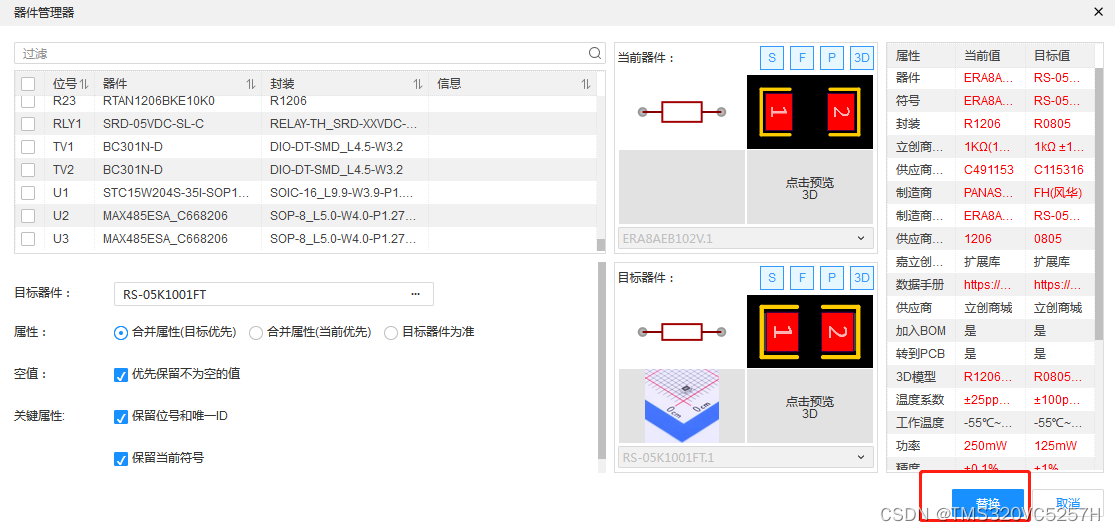

 然后点击替换

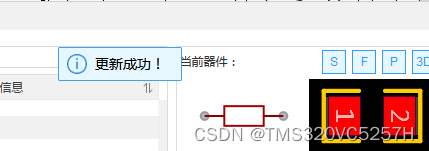

会提示更新成功

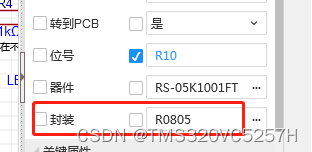

 原理图中的型号和封装就自动更新了

 然后在PCB文件中导入变更

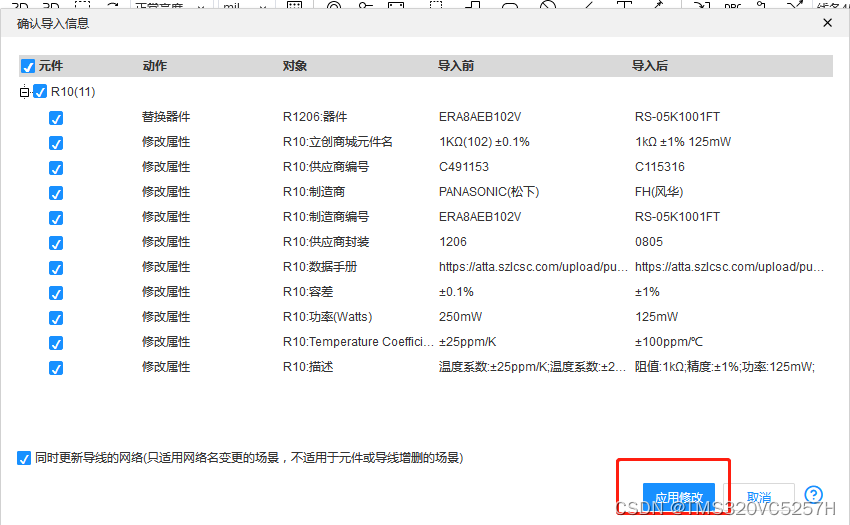

 然后应用修改

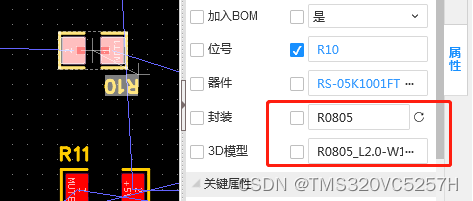

 就可以发现PCB上的元器件封装改过来了。

3.假如不知道元器件的型号怎么办？

这种问题肯定是存在的，应当具体问题具体分析。

建议靠搜索吧，在嘉立创搜索，或者通过其他搜索引擎。

目前不支持手动录入封装类型来修改。
