立创EDA如何批量更换同个元器件（器件与封装）

最新推荐文章于 2025-03-03 10:54:53 发布
最新推荐文章于 2025-03-03 10:54:53 发布
阅读量3.3k 收藏 9
点赞数 5
文章标签： 学习 笔记 单片机 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/v_for_van/article/details/144154487
版权

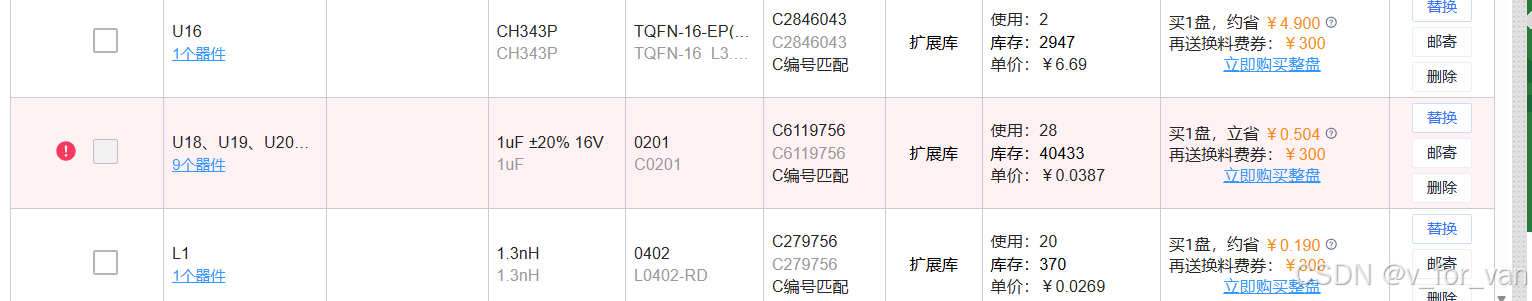

       昨天晚上第一次使用立创的免费SMT，但是发现0201的封装不给免费（如下图所示），但是自己又懒得焊接，干脆就想把原理图还有封装换了吧，但是我发现网上的教程都是教的替换与查找，对我来说有点小小的鸡肋，所以我想还是用器件标准化会快一点，怕有一些新手玩家不懂，所以写下这篇小文章，告诉大伙有这个功能

打开立创EDA专业版，在左边会有个器件标准化的图标，点击下去

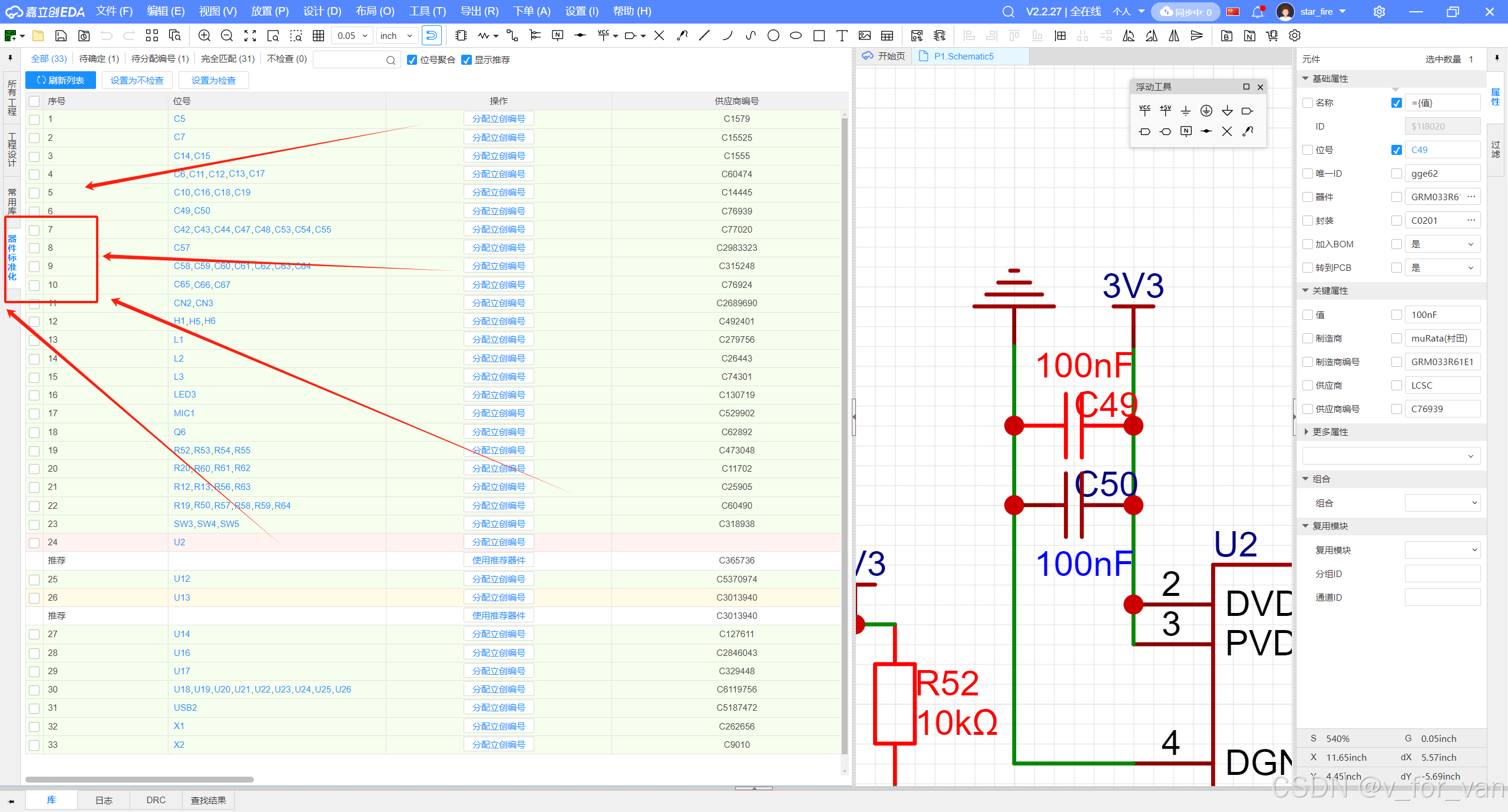

例如我们要将100nf 0201(C49)的全部电容都替换成0402的，那我们可以找一下标号,并点击分配立创编号

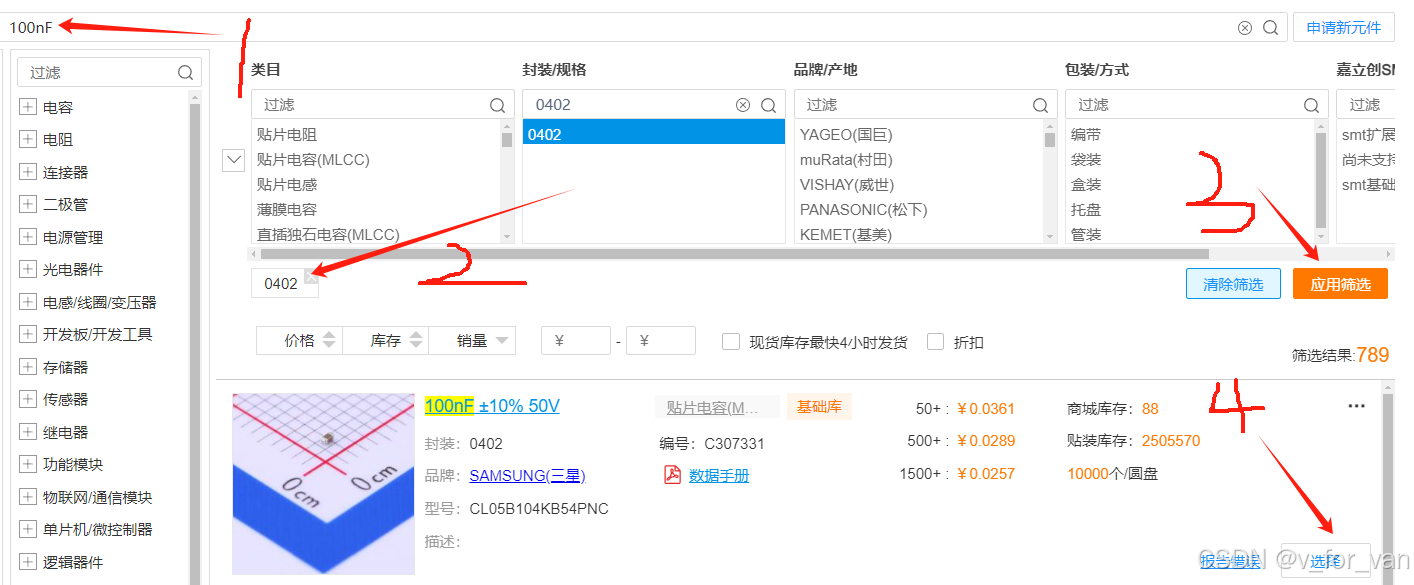

之后搜索相应元器件与封装，点击选择

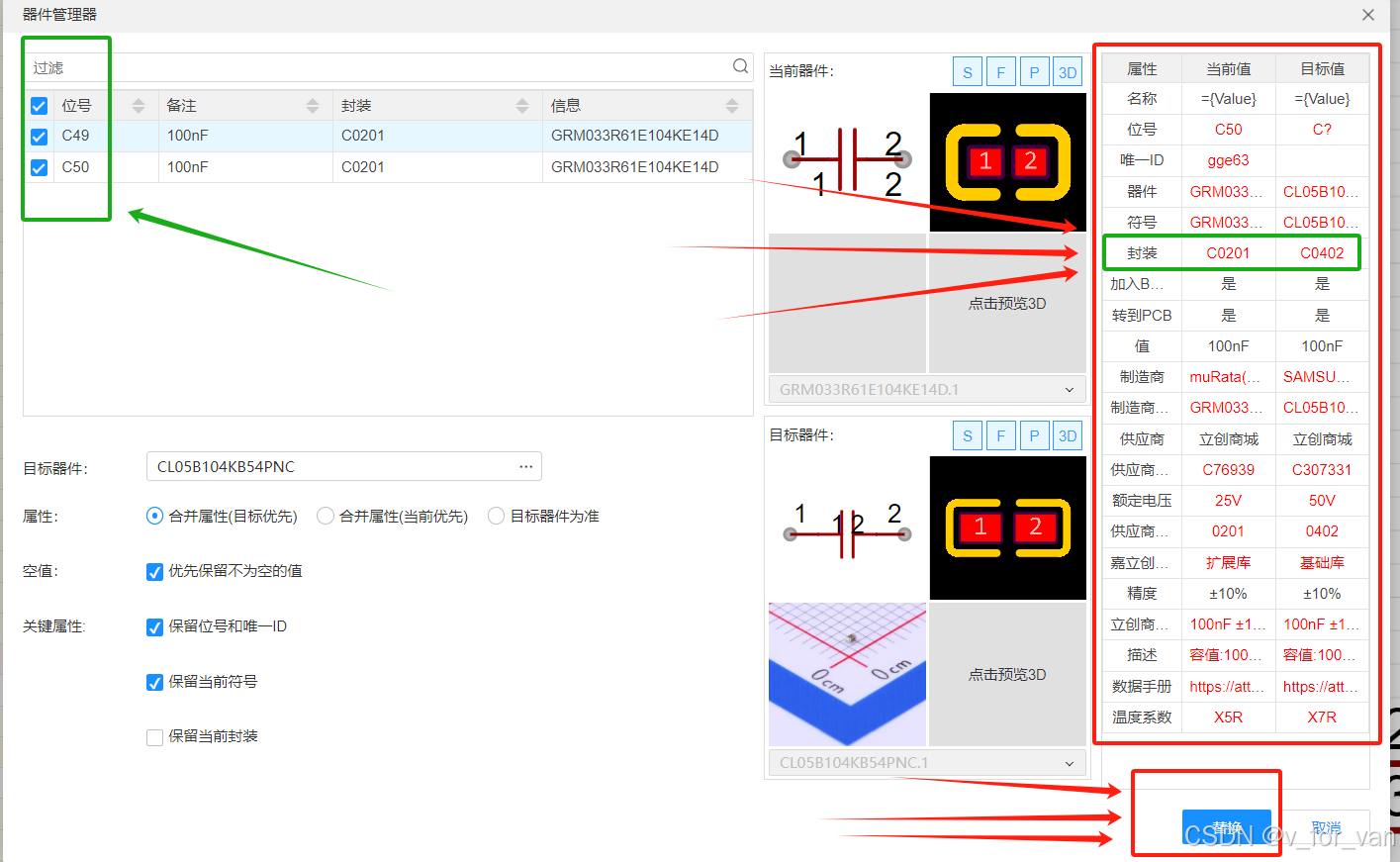

跳转到页面，确定元器件点击替换即可
