Halcon图像处理-投影变换

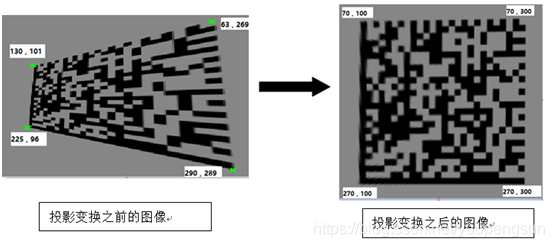

当由一副倾斜拍摄的图片需要识别的时候，就需要将图片进行投影变换，如下图



在投影变换中，最重要的求出变换之前的角点坐标方法，

方法1：根据需要变换的区域 使用ctrl + 鼠标左键，查看原图像坐标。 常用也是最快的方式。

方法2：求出轮廓求交点的方式得出各个关键交点的坐标

方法3：如果可以的话将区域处理成矩形或者其它的带角点的形状，求出各个角点的坐标。

求角点的算子：points_harris(Image : : SigmaGrad, SigmaSmooth, Alpha, Threshold : Row, Column)



这个算子可以求出投影变换算子

hom_vector_to_proj_hom_mat2d( : : Px, Py, Pw, Qx, Qy, Qw, Method : HomMat2D)

重要的参数

Px, Py是变换之前原图像的坐标，如上图四个绿色角点，输入参数

Qx, Qy是变换之后的坐标如上图，输入参数

typically Pw and Qw are set to 1



这是一个投影变换计算算子得到变换结果

projective_trans_image(Image : TransImage : HomMat2D, Interpolation, AdaptImageSize, TransformDomain : )



案例代码如下：

XCoordCorners := [130,225,290,63]

YCoordCorners := [101,96,289,269]

typically Pw and Qw are set to 1

hom_vector_to_proj_hom_mat2d (XCoordCorners, YCoordCorners, [1,1,1,1], [70,270,270,70], [100,100,300,300], [1,1,1,1], 'normalized_dlt', HomMat2D)



projective_trans_image (Image_slanted, Image_rectified, HomMat2D, 'bilinear', 'false', 'false')
