光栅尺,D触发器应用

作者较菜,内容很多都为自己理解。网上说的都比较专业,此文是为给自己记录开发的过程。

选用芯片为74LS74最常见的芯片,但去买芯片老板说这个停产了。

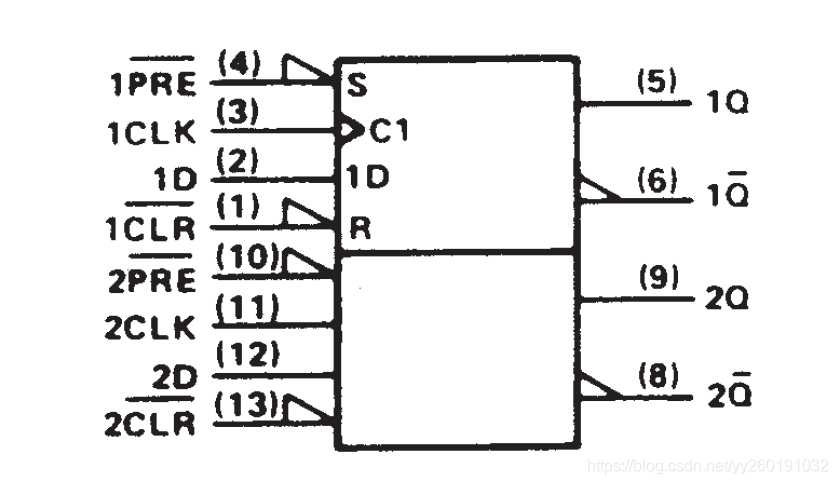

1PRE 1CLR,干什么的我不是非常清楚,反正是所谓的置位和复位功能,大概意思是初始化Q和Q非的初始状态。反正直接接5V就可以了。

作者没学过数电,对触发器理解一直不到位。看不懂时序图。

今天才知道,这个触发器是看上下跳边沿的,而不是看高低电平的(重点)。(作者很菜)

D触发器,有两个输入,一个是CLK,一个是D。

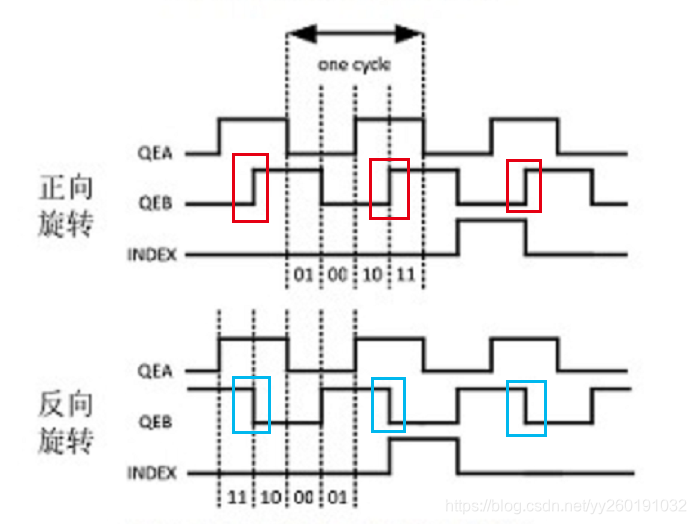

假设A相是CLK输入,在上图的正向旋转中,那么在CLK高电平工作期间,D接口的信号全部是下降沿,而非工作区域(CLK低电平的时候),D接口全是上升沿。那么Q输出全程应该是低电平。那么就知道这时候的方向就是某一个方向。



### LabVIEW 中光栅尺的使用方法 #### 1. 光栅尺简介 光栅尺是一种高精度位移测量传感器,广泛应用于精密机械加工、自动化控制等领域。其工作原理基于光学读取刻度线的位置变化来确定物体的相对移动距离。 #### 2. 硬件连接 在LabVIEW环境中配置光栅尺之前,需先完成物理接线。通常情况下,光栅尺会提供一组差分信号输出(A相、B相),这些信号可以接入数据采集卡或专用接口板。确保电源供应稳定,并按照制造商手册中的指导正确安装设备[^5]。 #### 3. 创建VI程序框架 启动LabVIEW并新建一个空白项目,在前面板布局好必要的控件,比如滑动条模拟输入轴运动;指示灯显示当前位置等可视化组件。同时,在框图窗口定义变量存储来自光栅尺的数据流以及设定参数如分辨率因子等。 #### 4. 数据采集模块集成 为了获取由光栅尺产生的增量编码脉冲序列,可选用DAQmx API或其他第三方库函数节点来进行实时采样操作。具体来说就是调用`AI Voltage Read (Single Sample)` VI读取电压值转换成相应的位移量,或者直接采用专门针对特定型号设计的支持包简化编程流程[^3]。 #### 5. 编码解析算法实现 由于大多数商用型产品都遵循标准协议发送AB正交波形,因此可以通过编写简单的逻辑判断语句识别方向并向计数器累加步距单位。下面是一个Python风格伪代码片段展示这一过程: ```python def update_position(A_signal, B_signal): global position if A_signal and not prev_A: if B_signal != prev_B: position += step_size # 正向移动 else: position -= step_size # 反向移动 prev_A = A_signal prev_B = B_signal ``` 注意这里仅作为概念说明用途,并非可以直接运行的真实LabVIEW源文件的一部分[^1]。 #### 6. 用户界面优化与调试测试 最后一步是对整个应用程序进行全面的功能验证和完善用户体验细节。这可能涉及到调整响应速度、增加异常处理机制防止误判等情况的发生。此外还可以考虑加入图形化反馈元素让使用者更加直观地理解当前状态信息。
