一、实验目的
(1)熟悉门电路逻辑功能,并掌握常用的逻辑电路功能测试方法;
(2)熟悉RXS-1B数字电路实验箱及双踪示波器的使用方法。
二、实验原理
用以实现基本逻辑关系的电子电路通称为门电路。常用的门电路在逻辑功能上有非门、
与门、或门、与非门、或非门、与或非门、异或门等几种。
三、实验仪器
(1)双踪示波器; (2) RXS-1B数字电路实验箱; (3)万用表;
(4)74LS00(四2输入与非门)1片、74LS86(四2输入异或门)1片。
四、实验内容
任务一 异或门逻辑功能测试
集成电路74LS86是一片四2输入异或门电路,逻辑关系式为

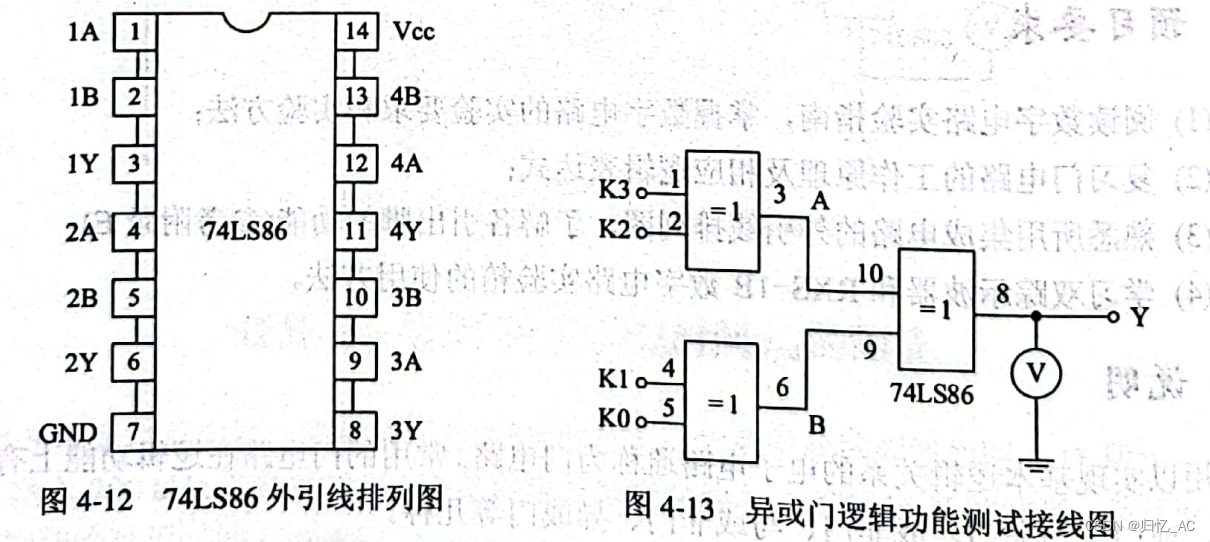

其外引线排列图如图4-12所示。它的1、2、4、5、9、10、12、13号引脚为输入端1A、
1B、2A、 2B、3A、3B、4A、4B; 3、 6、8、11号引脚为输出端1Y、2Y、3Y、4Y; 7号
引脚接地,14 号引脚接电源+5 V。
(1)将一片74LS86插入RXS-1B数字电路实验箱的任意14引脚的IC空插座中。(注意:芯片缺口向左。)
(2)按图4-13接线并测试其逻辑功能。芯片74LS86的输入端1、2、4、5号引脚分别
接至数字电路实验箱的任意4个电平开关的插孔,输出端3、6+8分别接至数字电路实验
箱的电平显示器的任意3个发光二极管的插孔,14号引脚接至数字电路实验箱的+5 V电源
的“+5V”插孔,7号引脚接至数字电路实验箱+5 V电源的“GND”插孔。
(3)将电平开关按表4-1设置,然后观察输出端A、:B、Y所连接的电平显示器的发光
二极管的状态,并测量输出端Y的电压值。发光二极管为红色表示输出为高电平(1),发光
二极管为绿色表示输出为低电平(0),发光二极管不亮表示输出为悬空电平。最后把实验结
果填入表4-1中。
任务二:利用与非门控制输出

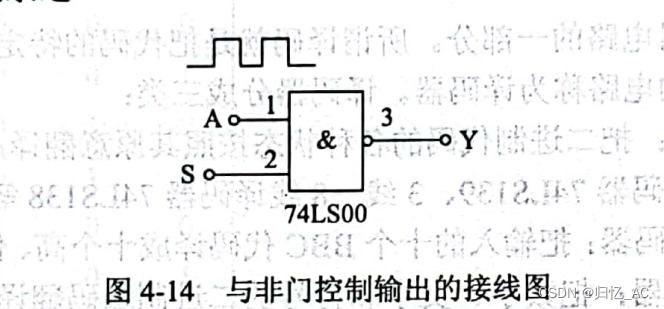

选一片74LS00,并按图4-14接线。在输入端A输入1 kHz连续脉冲,将S端接至数
字电路实验箱的任--逻辑电平开关。用示波器观察S端为0电平和1电平时的输入端A和
输出端Y的波形,并记录之。
五、数据记录
表4-1 异或门逻辑功能测试的实验数据
输入 | 输出 | ||||||
K3 | K2 | K1 | K0 | A | B | Y | UY(直流电压值) |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0.16 |
1 | 0 | 0 | 0 | 1 | 0 | 1 | 4.18 |
1 | 1 | 0 | 0 | 0 | 0 | 0 | 0.17 |
1 | 1 | 1 | 0 | 0 | 1 | 1 | 4.18 |
1 | 1 | 1 | 1 | 0 | 0 | 0 | 0.17 |
0 | 1 | 0 | 1 | 1 | 1 | 0 | 0.17 |
当A和B之中有一个或一个以上个为高电平时,Y得高电平,满足异或的逻辑功能。
当为高电平时,UY为4.18左右;当为低电平时,UY为0.17左右。
任务二

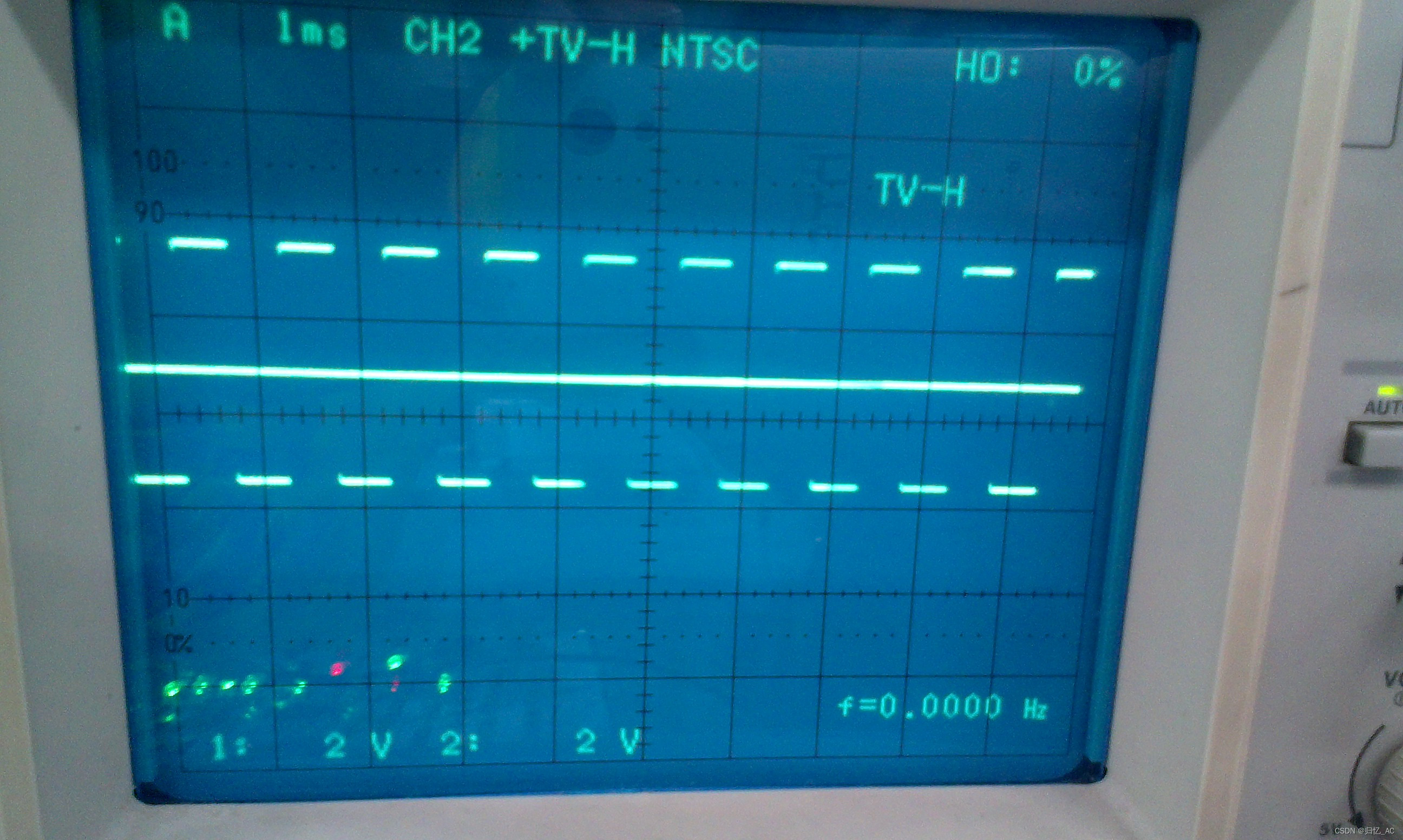

S端为0电平时输入端A和输出端Y的波形:
S端为1电平时输入端A和输出端Y的波形:
六、实验结论
1.异或门的输出结果的规律是“相同为0,相反为1”,实验中表现为同时输入高电平或低电平时输出低电平,否则输出高电平;
2.当与非门同时输入高电平时输出为低电平,其他的输入情况下输出均为高电平;
3.与非门一端接入连续脉冲,另一端接入低电平时,输出都为高电平;
接入高电平时,输出与脉冲相反的波形。
(by 归忆)
