最近比较火的无疑是ChatGPT/GPT4，它的出现是不是像大家所想的，能够改变世界。
比如说让我丢了饭碗
![在这里插入图片描述](https://img-blog.csdnimg.cn/3ab46dde8f89452da5c524f770de19b7.png)

要不我们来试试它?

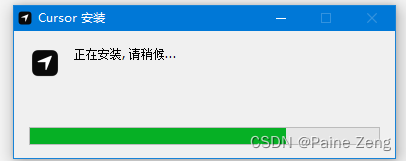

先用这个试试，据说这个比较方便，直接是在对应的文件中进行对话。
在这里插入图片描述
安装后，直接在左侧建立一个你熟悉的后缀格式。我就用main.cs吧

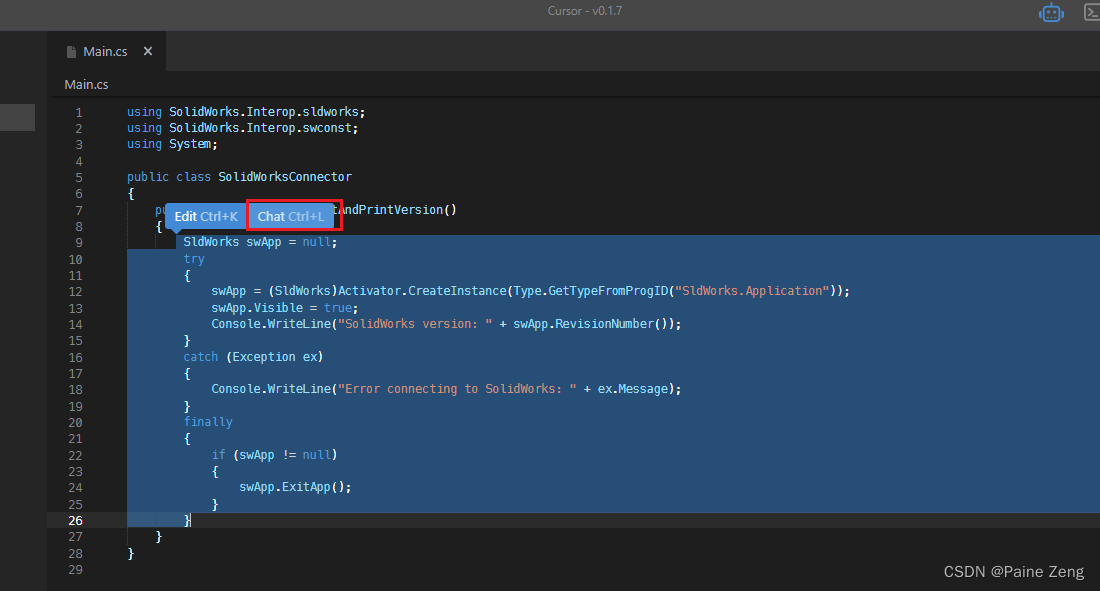

按Ctrl+K和它进行对话。

在这里插入图片描述

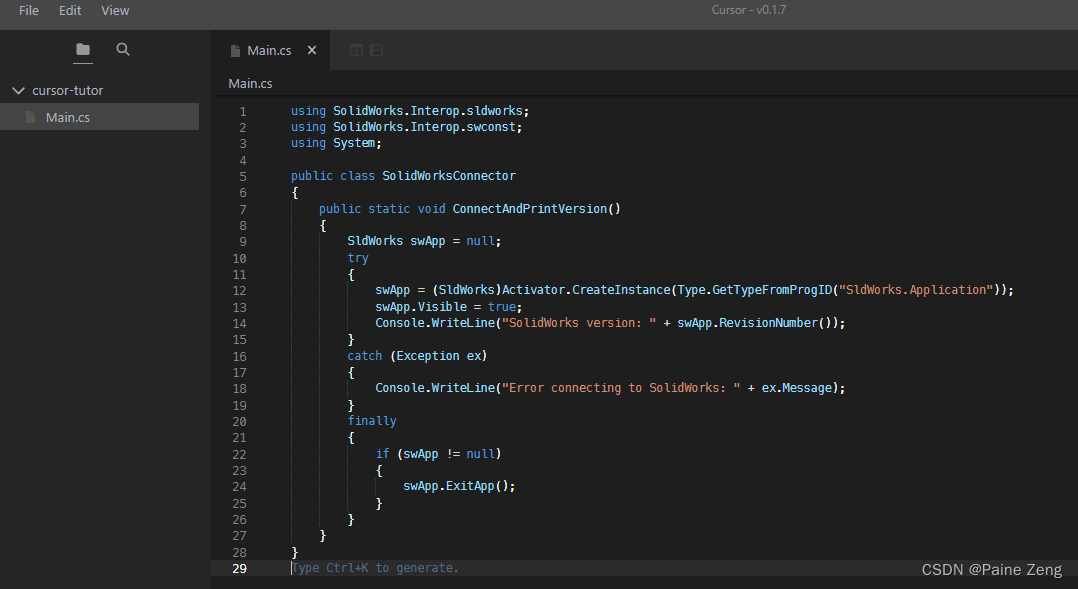

看看它的结果:

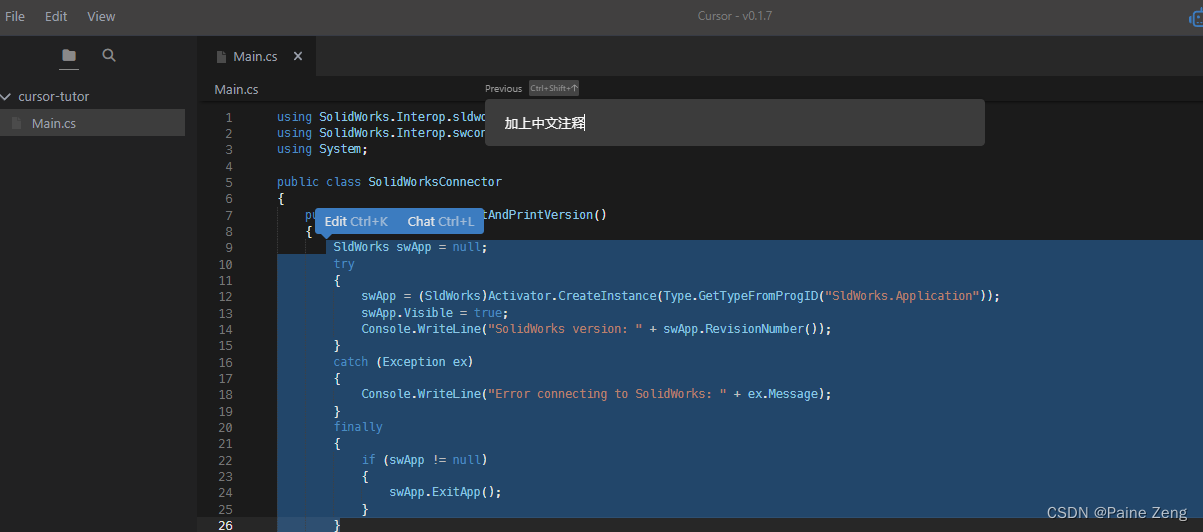

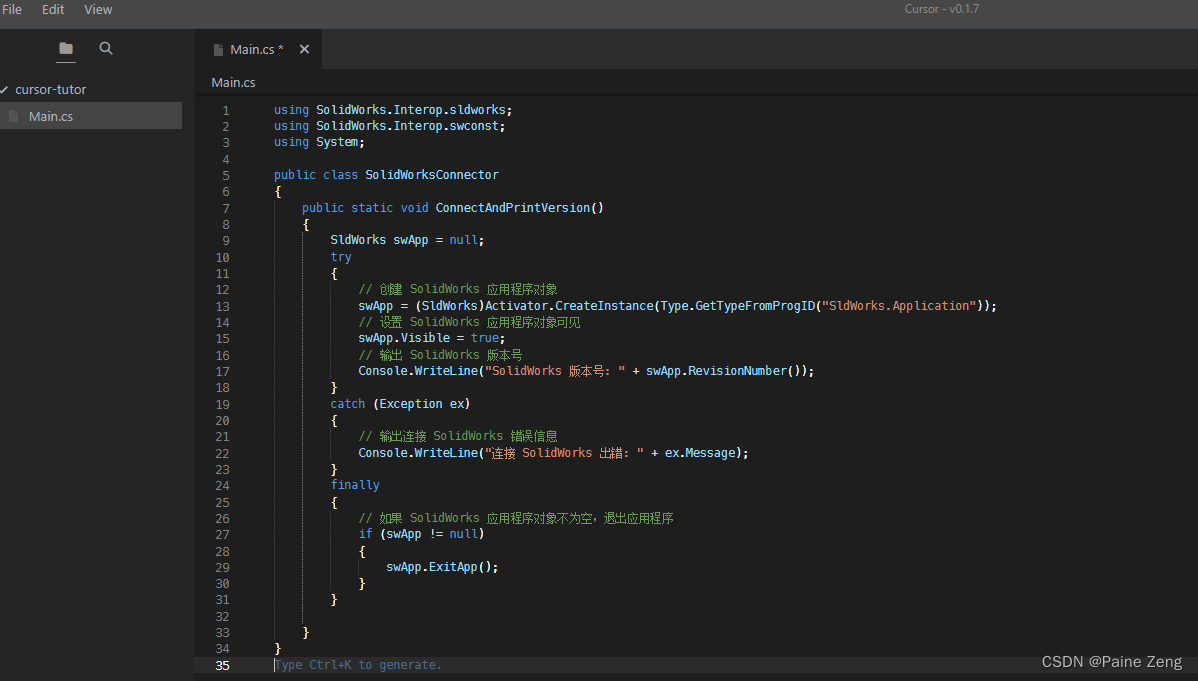

哇靠，写的水平可以呀。我假装看不懂。让他给我在上面加一些注释吧。

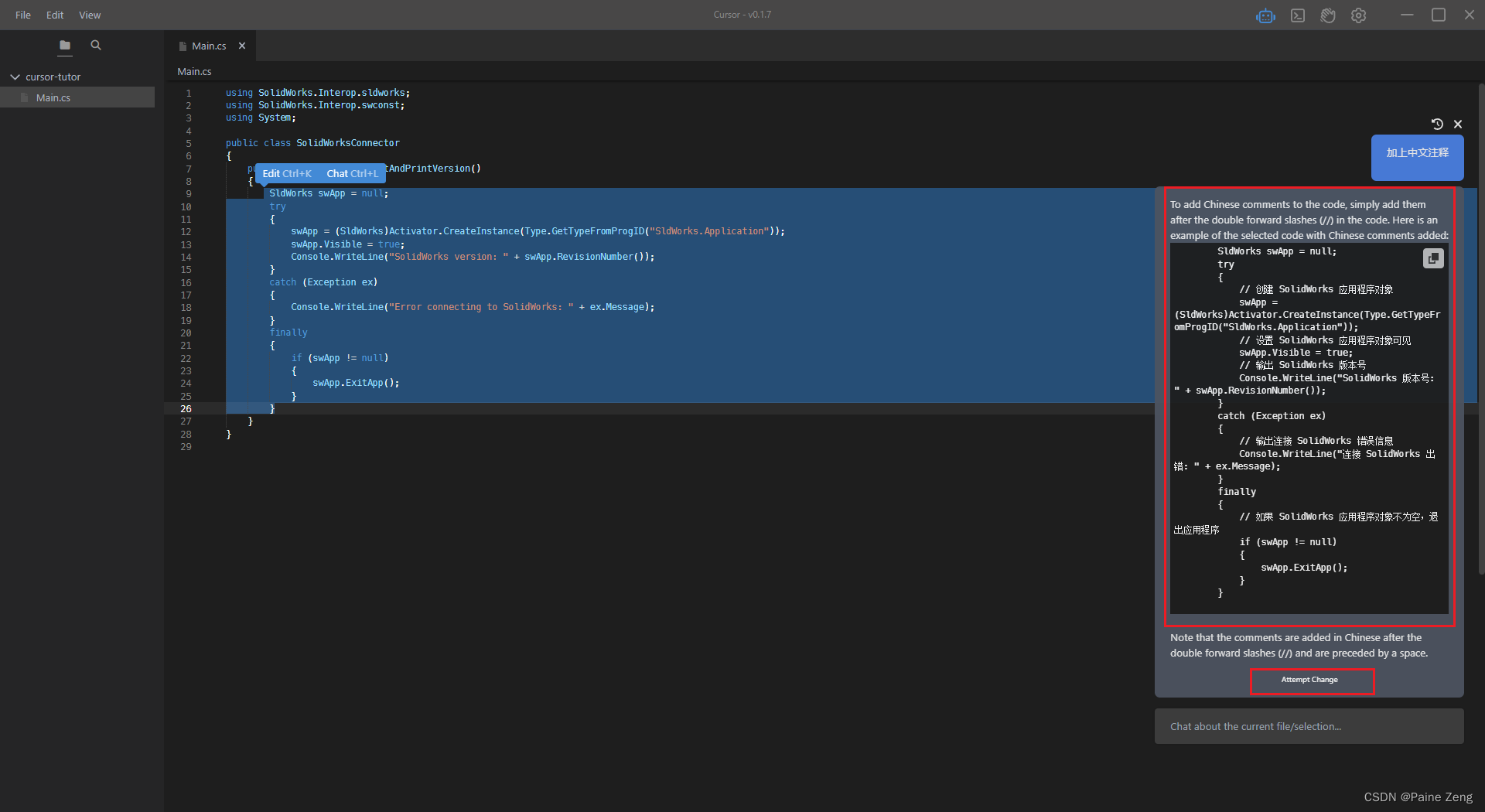

这时它是上下文模式，会在右侧提示结果，并提示你是否要接受修改。
我
我就直接复制-替换。

这样对一个新手来说，是不是比较友好了？
在它提供的信息不出意外的情况下，至少各个逻辑和方法写的比较清楚了。

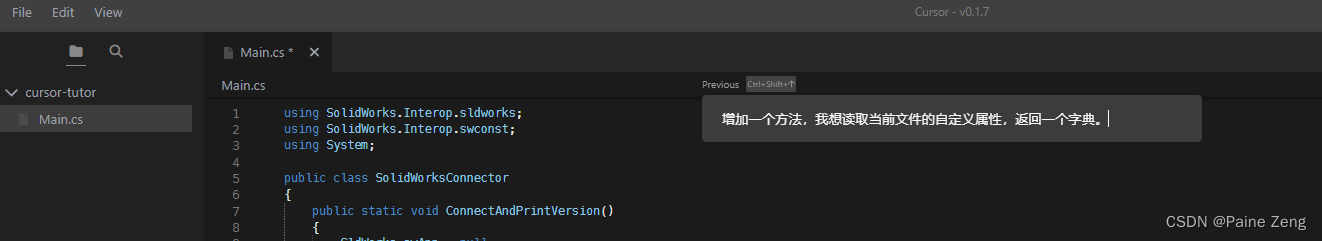

我们再来继续问:
在这里插入图片描述

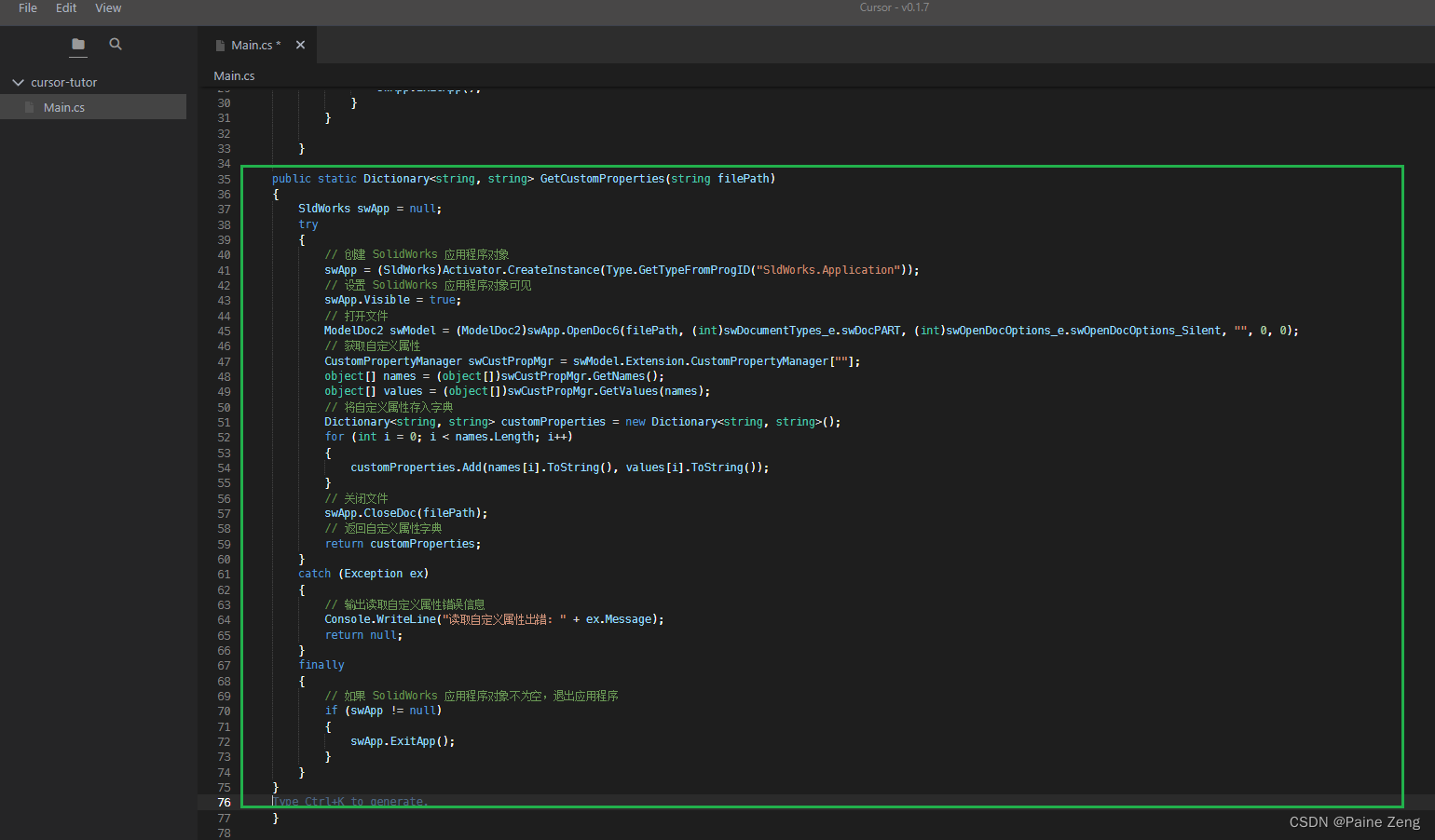

它在下方增加了如下代码：关键是他还主动给你用中文写好了注释。
虽然我原来的意图是SolidWorks中已经打开零件，直接可以读取。
但是写的方法是传的一个文件路径，主动帮你打开，再读取属性，第一眼看起来所写的代码问题不大。

public static Dictionary<string, string> GetCustomProperties(string filePath)
{
    SldWorks swApp = null;
    try
    {
        // 创建 SolidWorks 应用程序对象
        swApp = (SldWorks)Activator.CreateInstance(Type.GetTypeFromProgID("SldWorks.Application"));
        // 设置 SolidWorks 应用程序对象可见
        swApp.Visible = true;
        // 打开文件
        ModelDoc2 swModel = (ModelDoc2)swApp.OpenDoc6(filePath, (int)swDocumentTypes_e.swDocPART, (int)swOpenDocOptions_e.swOpenDocOptions_Silent, "", 0, 0);
        // 获取自定义属性
        CustomPropertyManager swCustPropMgr = swModel.Extension.CustomPropertyManager[""];
        object[] names = (object[])swCustPropMgr.GetNames();
        object[] values = (object[])swCustPropMgr.GetValues(names);
        // 将自定义属性存入字典
        Dictionary<string, string> customProperties = new Dictionary<string, string>();
        for (int i = 0; i < names.Length; i++)
        {
            customProperties.Add(names[i].ToString(), values[i].ToString());
        }
        // 关闭文件
        swApp.CloseDoc(filePath);
        // 返回自定义属性字典
        return customProperties;
    }
    catch (Exception ex)
    {
        // 输出读取自定义属性错误信息
        Console.WriteLine("读取自定义属性出错: " + ex.Message);
        return null;
    }
    finally
    {
        // 如果 SolidWorks 应用程序对象不为空，退出应用程序
        if (swApp != null)
        {
            swApp.ExitApp();
        }
    }
}

我们来实际测试一下。

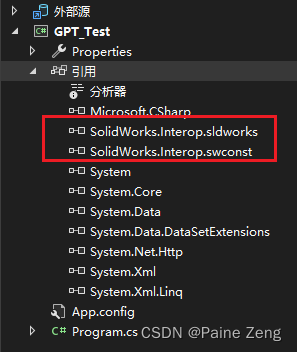

直接开个vs，并引用一下solidworks的两个库。
在这里插入图片描述

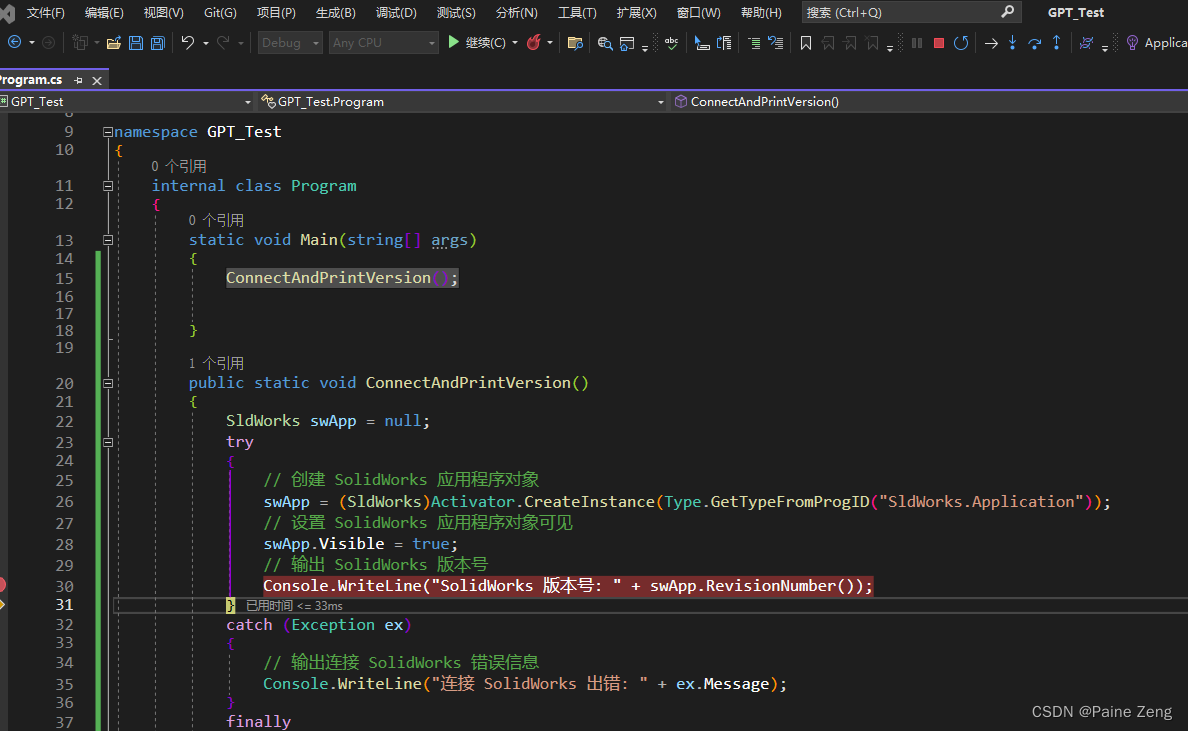

建立了一个控制台程序，调用第一个写的方法。

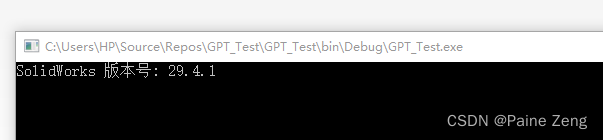

它会自动创建一个Solidworks,并显示了版本。

功能的显示了版本号。

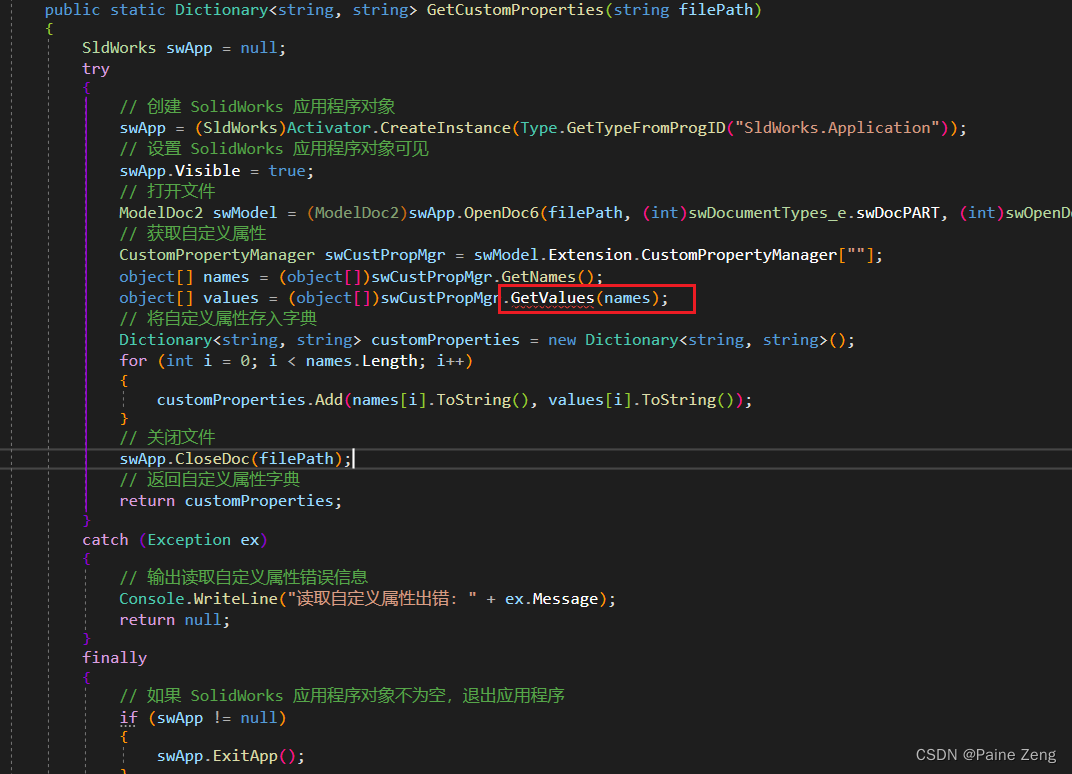

但不幸的是，第二个功能中出现了不存在方法，我查了api 帮助，根本找不到这个。所以这个可能是它在学习过程中别人写过的扩展方法。

在这里插入图片描述

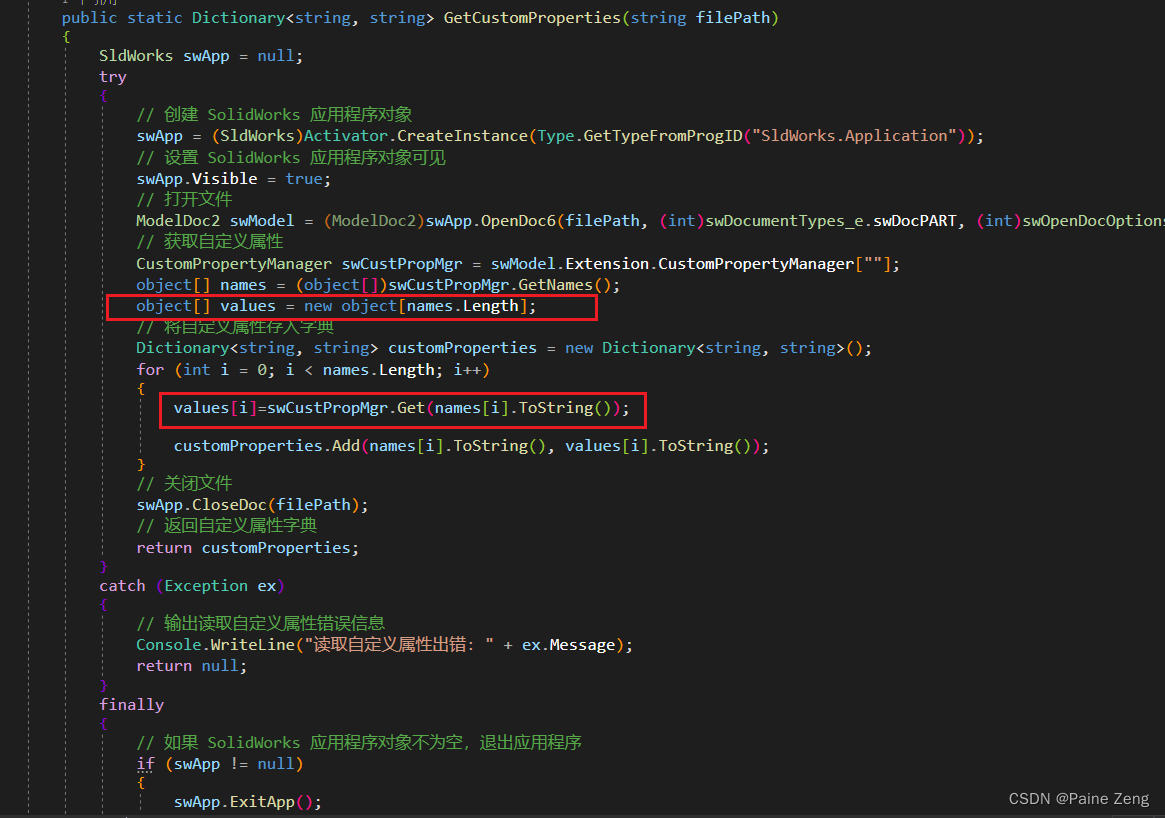

没办法，我们只能自己改进了。
这只是简单的做，其实Solidworks中提供了GetAll的方法可以直接得到所有的属性。

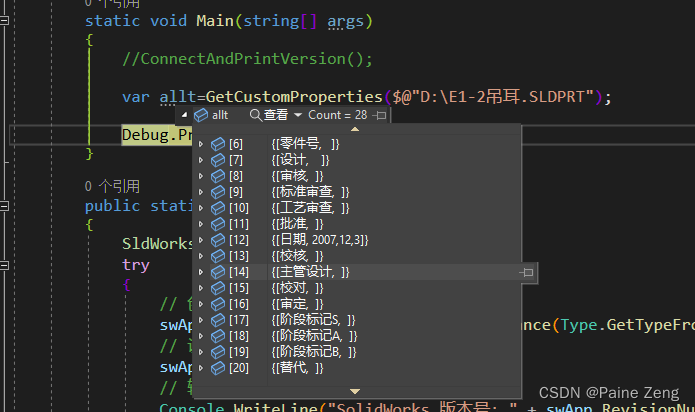

调试运行一下，发现读起来没有问题，所以效果还算不错。

就目前的体现来说，整体效果还算不错，相当于找一个会抄作业的助手。
反正就是有啥问题就去问，对不对自己再验证。
这样对于新手来说，还是比自己去百度或者Google搜索效率更高。
至于能不能干掉我们的饭碗，应该还是需要一定时间的。
