帧结构和物理资源(CRB，Resourcegrid，Resource-element和PointA)

于 2022-05-05 17:35:13 发布
阅读量1.8k 收藏 14
点赞数 1
分类专栏： 5G系统概述 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhangbin_leo/article/details/124590710
版权
Resource grid

N.B. common RB我们会在本文后半部分介绍，这里先简单介绍一下：common resource block指的是在不同的numerology中，即对于某一种子载波间距配置，common resource block在频域上以升序从0开始计数。

每个传输方向(上行或者下行)各有一系列资源网格。对于给定的天线端口p，子载波间距配置\mu     和传输方向(下行或者上行)均有且只有一个资源网格。

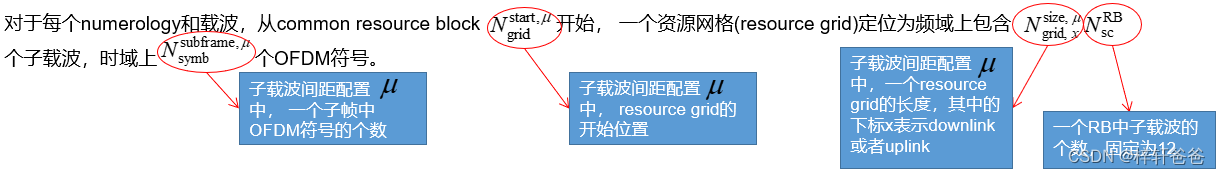

对于给定的子载波间距\mu，resource grid的长度
