DMRS for PDCCH

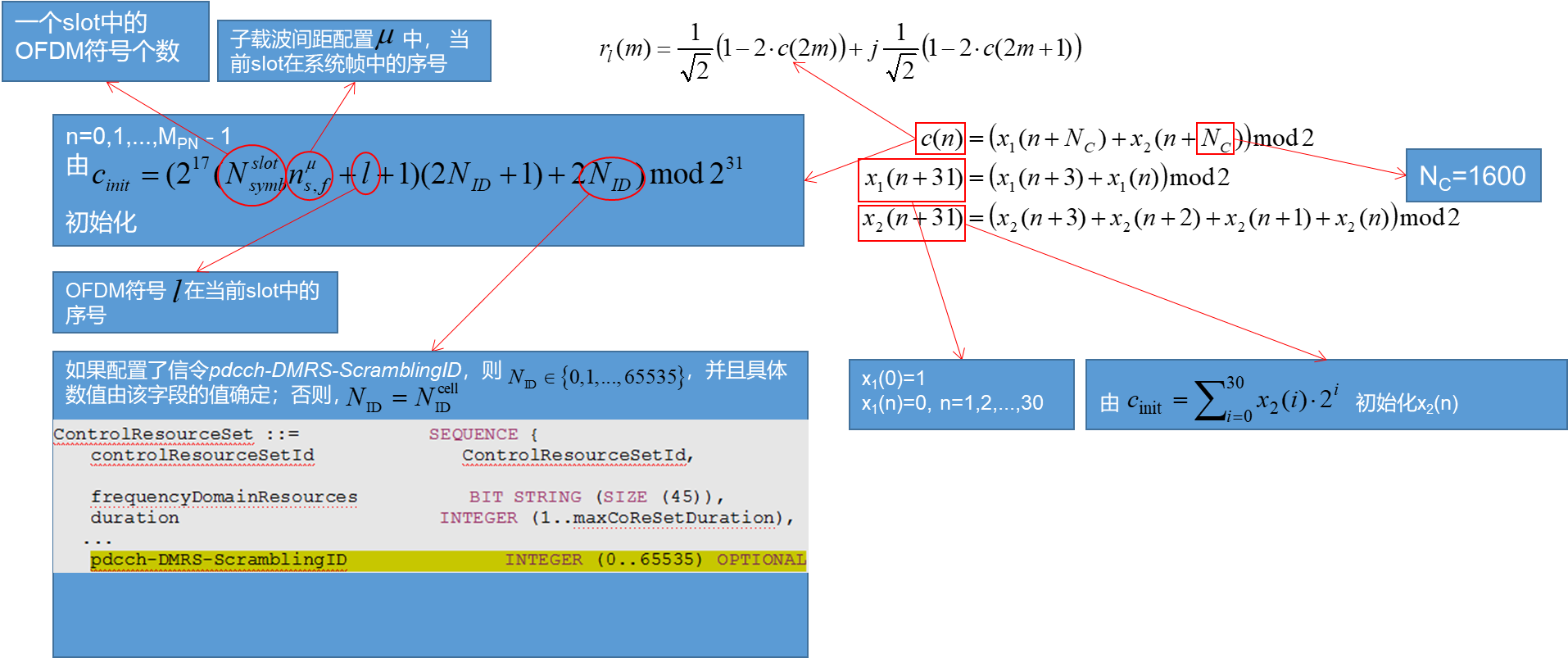

Sequence generation

在OFDM符号 上的参考信号序列定义如下：



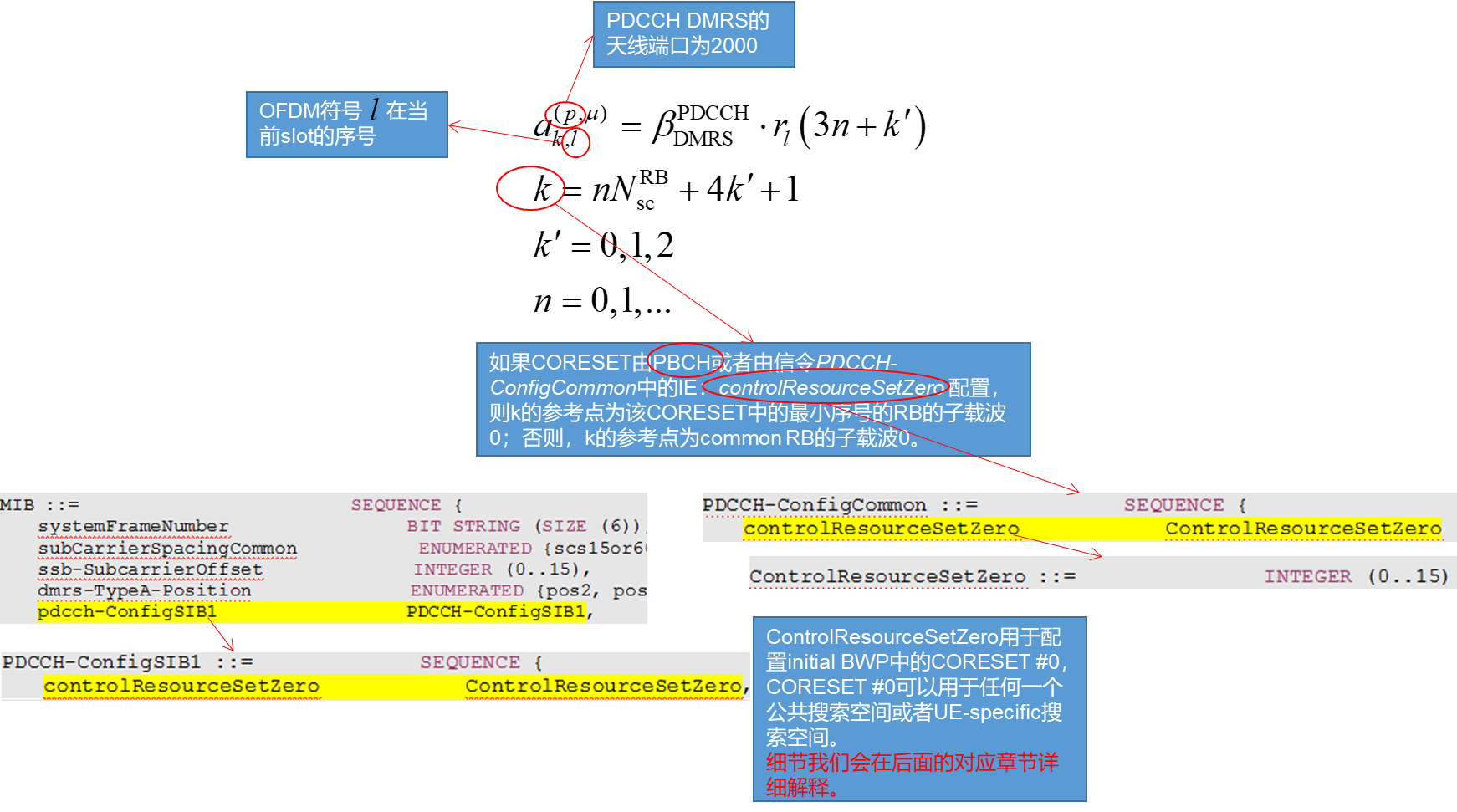

Mapping to physical resources

序列 按照如下公式映射到RE(该符号的意思是在天线端口p，子载波间距配置中的RE位置)上，同时要满足以下条件：

1. 携带PDCCH的每个REG(Resource Element Group)都携带有DMRS。
2. 如果在信令中配置了IE：precoderGranularity，并且该IE的值等于‘samAsREG-bundle’，那么这些RE位于组成PDCCH的REG中。
3. 如果在信令中配置了IE：precoderGranularity，并且该IE的值等于‘allContiguousRBs’，那么所有的REG都属于UE尝试去解码的PDCCH对应的CORESET的连续RBG中。



从上式可以看出，PDCCH的DMRS在每个symbol上每4个RE出现一次，也就是说每个RB上一共12个RE，其中3个RE用于PDCCH DMRS；9个RE用于PDCCH。

大家回忆一下之前我们说的CCE的定义：1 CCE = 6 REG = 72个RE=144 bits；

那么1个CCE中实际上用于PDCCH传输的RE个数为：72 - 6 x 3 = 54个RE = 108 bits

从以上可以看出，如果使用1个CCE的聚合度来传输PDCCH，显然如果DCI的bit数越多，那么可以放置的用来恢复的冗余bit数量就越少，这就要求信道质量非常好才能正确解码PDCCH。

这也是在R16中推出DCI format 0_2和1_2作为URLLC场景专用DCI format，一个重要原因就是DCI format 0_2和1_2的bit数相较于其他DCI format较少，意味着在相同的信道环境下DCI format 0_2和1_2解码成功的可靠性更高。
