CSI-reference-signals（物理结构）

Overview

与LTE中的CSI-RS类似，在NR中引入CSI-RS(Channel-state information RS)的目的是对信道状态进行评估，UE基于信令配置的CSI-RS参数对CSI-RS进行测量评估从而得到下行信道状态信息并反馈给基站并应用于链路自适应算法中。

N.B. 需要注意的是，LTE中存在Cell-specific RS，所有属于某个cell的UE都可以通过测量CRS来获取下行信道质量；而在NR中，没有了CRS的概念，对下行信道的测量只能通过UE-specific的CSI-RS进行。

CSI-RS分为zero-power(ZP)和non-zero-power(NZP)两种CSI-RS：

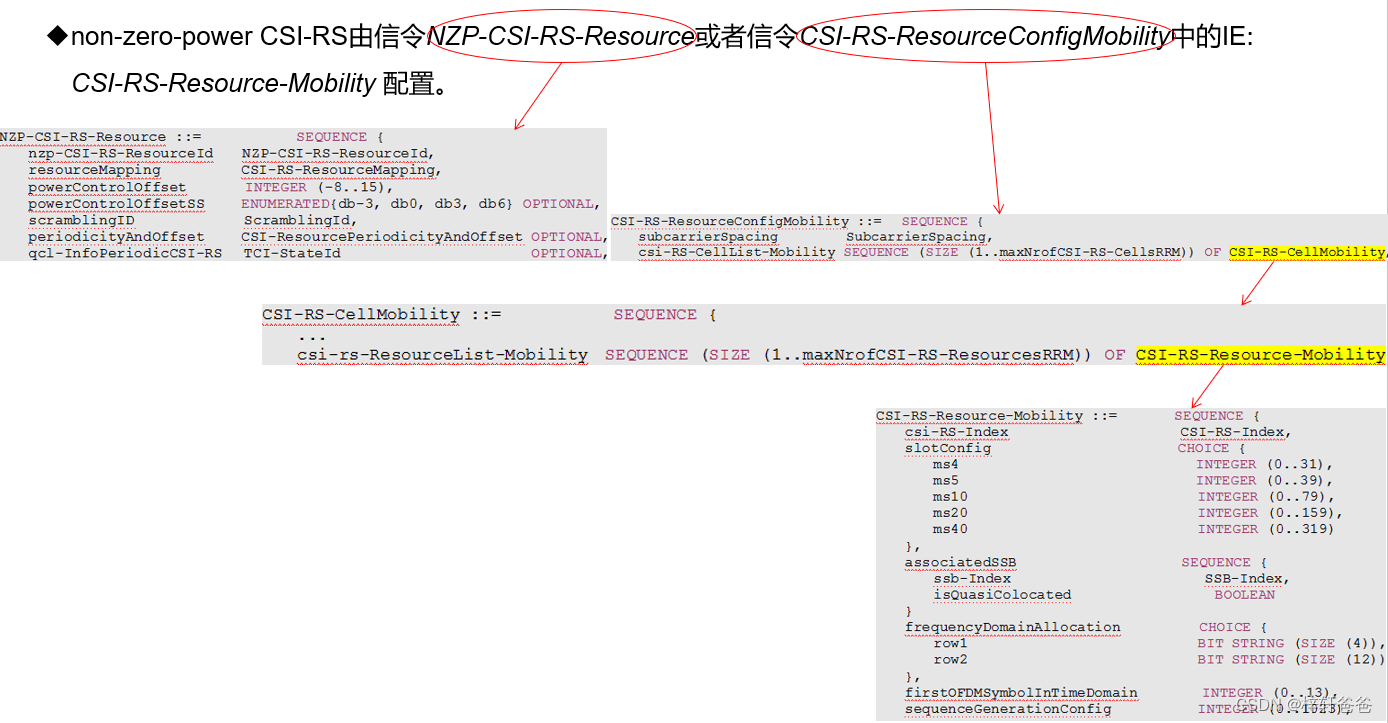

• NZP CSI-RS用于UE专有的下行信道测量。

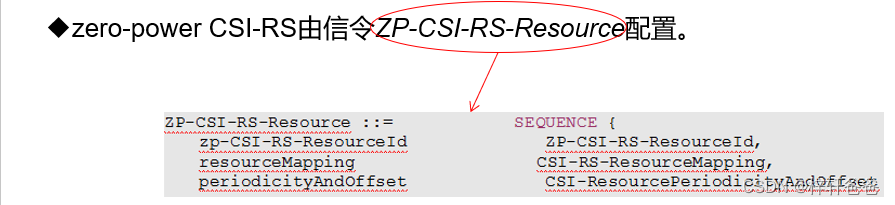

• ZP CSI-RS使用于多小区之间CSI-RS的协作传输，简单点说就是为了避免与其他小区的CSI-RS传输的冲撞，将一个小区的下行数据传输中的一些REs设置为ZP CSI-RS(即该RE上为0功率传输), 这样就避开了CSI-RS传输的互相干扰，提高了对下行信道评估的准确性。





Sequence generation

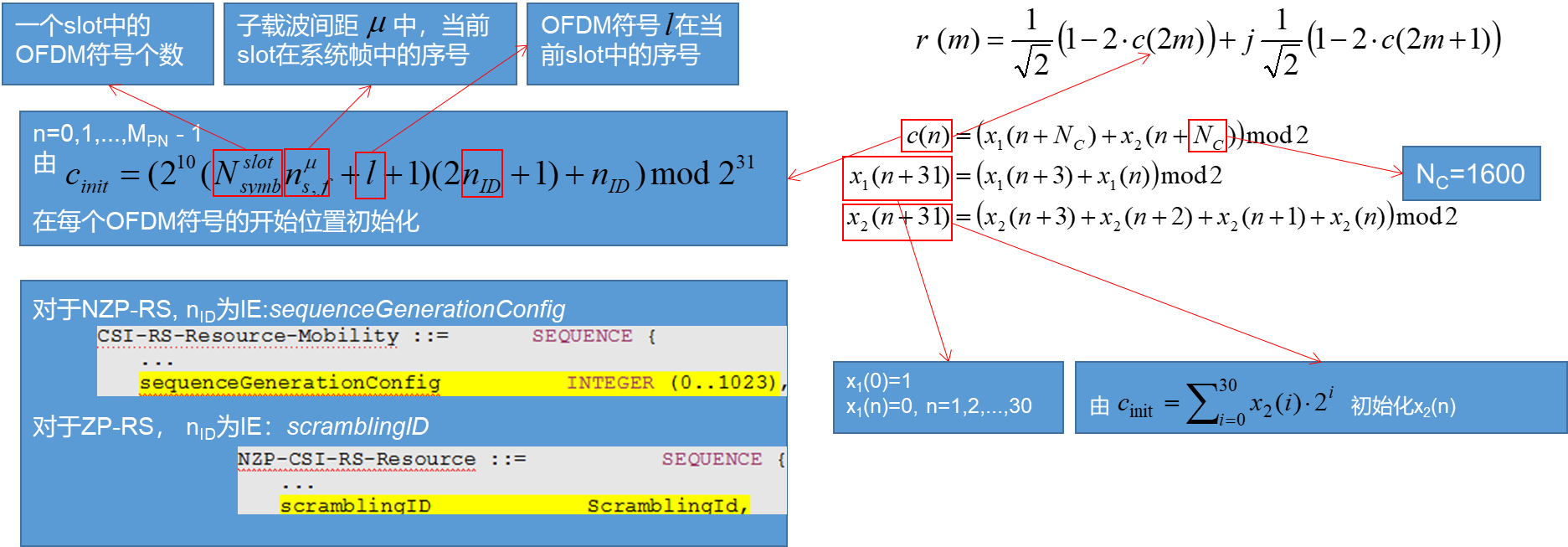

参考信号序列r(m)定义如下：

Mapping to physical resources

对于每个CSI-RS，序列r(m)按照如下公式映射到RE (该符号的意思是在天线端口p，子载波间距配置中的RE位置）上：

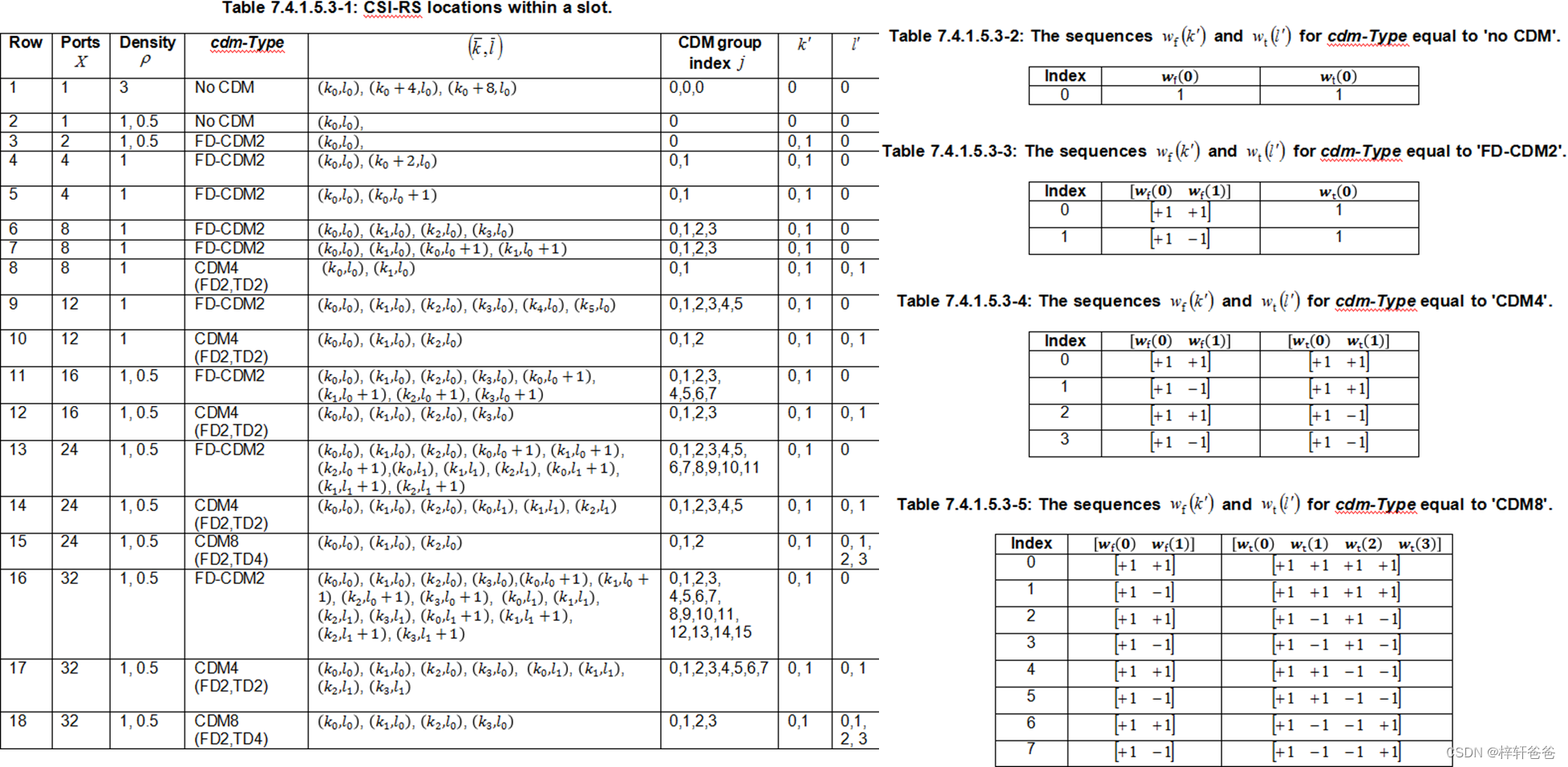

以上公式中的 由Table 7.4.1.5.3-1到7.4.1.5.3-6给出：

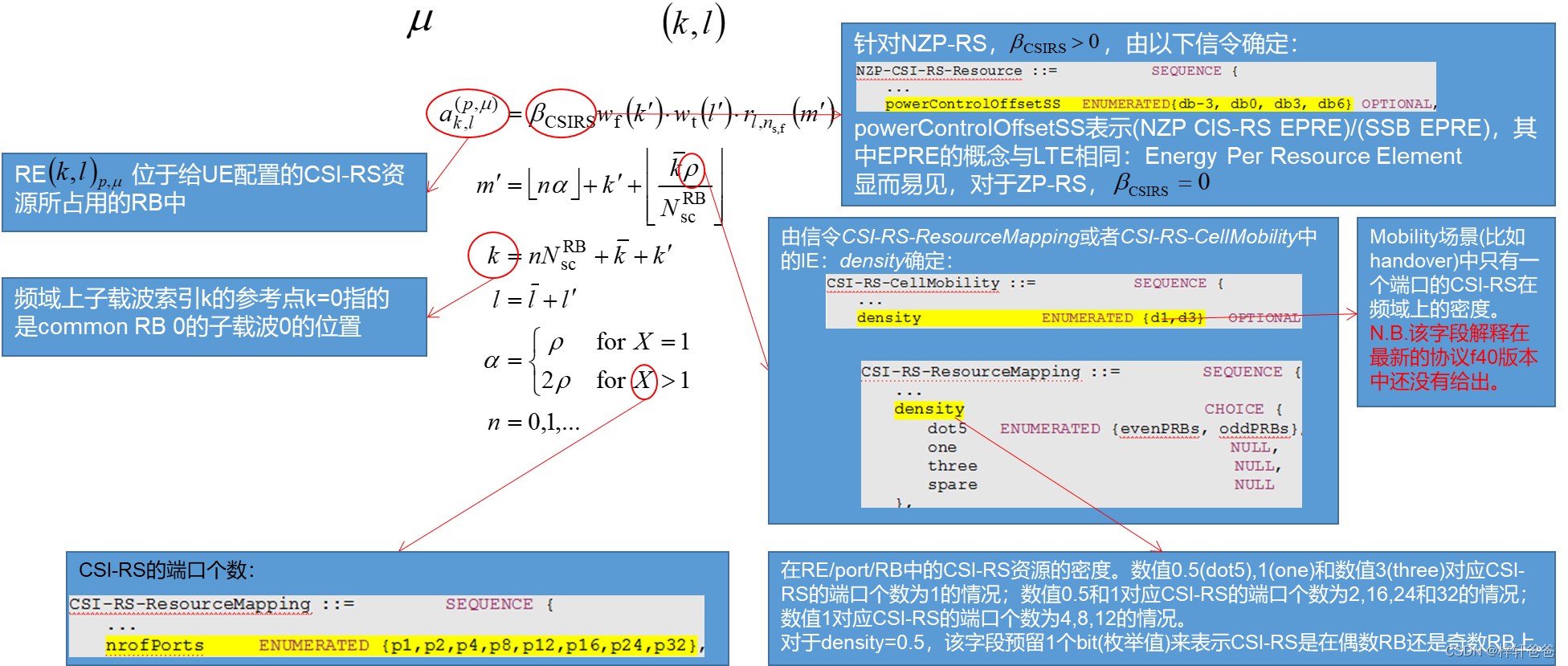

下面来解释以下上面图表中各个参数的含义：

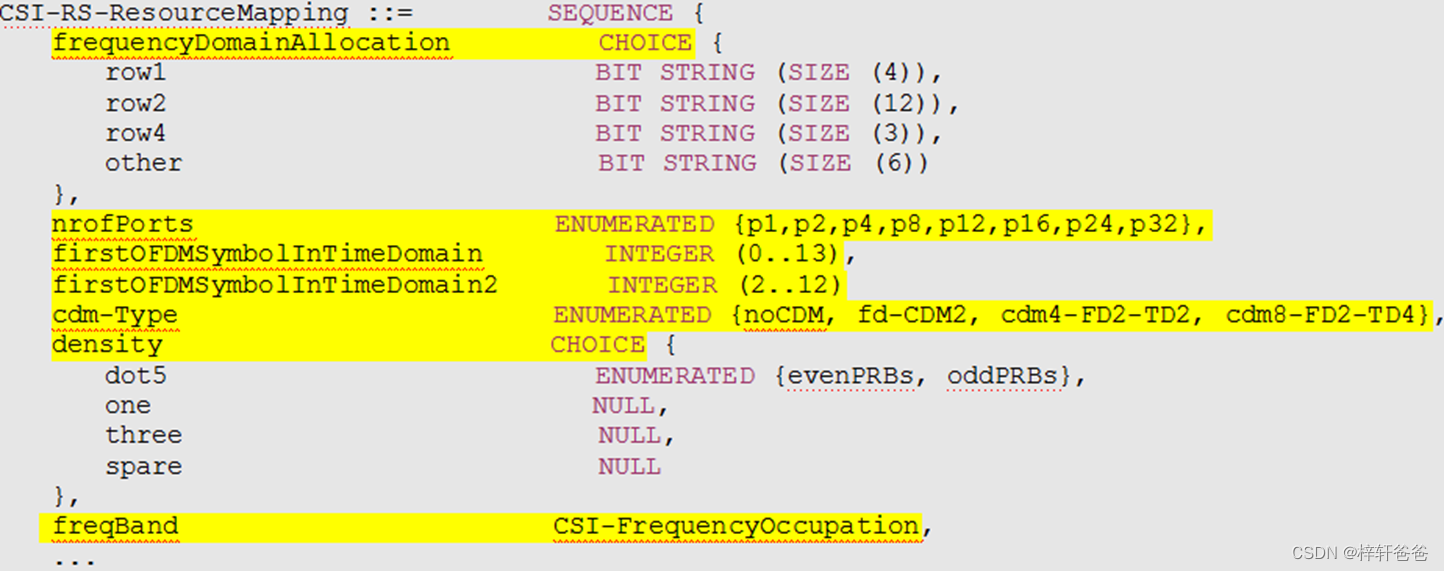

这些参数都是通过信令CSI-RS-ResourceMapping配置的，信令内容如下：



下面我们就来具体介绍每个IE的含义和用法：

cdm-Type(码分复用类型)：cdm-Type由CSI-RS-ResourceMapping中的cdm-Type字段确定：



Table 7.4.1.5.3-1中每个
