介绍：

驱动芯片是 TC1508S，该芯片是一款双通道直流马达驱动器，不仅可以用来驱动我们的直流电机，还可用来驱动开发板配 置的四线双极性步进电机。
另一种使用的驱动芯片是 ULN2003，该芯片是一个单片高电压、高电流的达林顿晶体管阵列集成电路。不 仅可以用来驱动我们的直流电机，还可用来驱动五线四相步进电机。

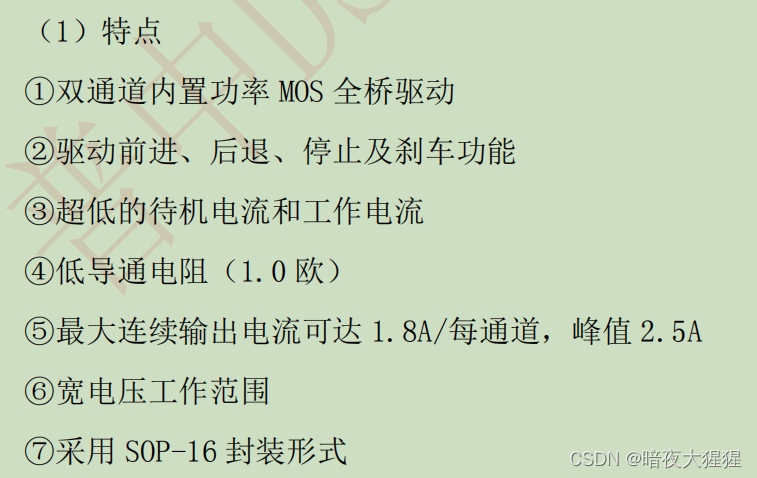

手册的使用：

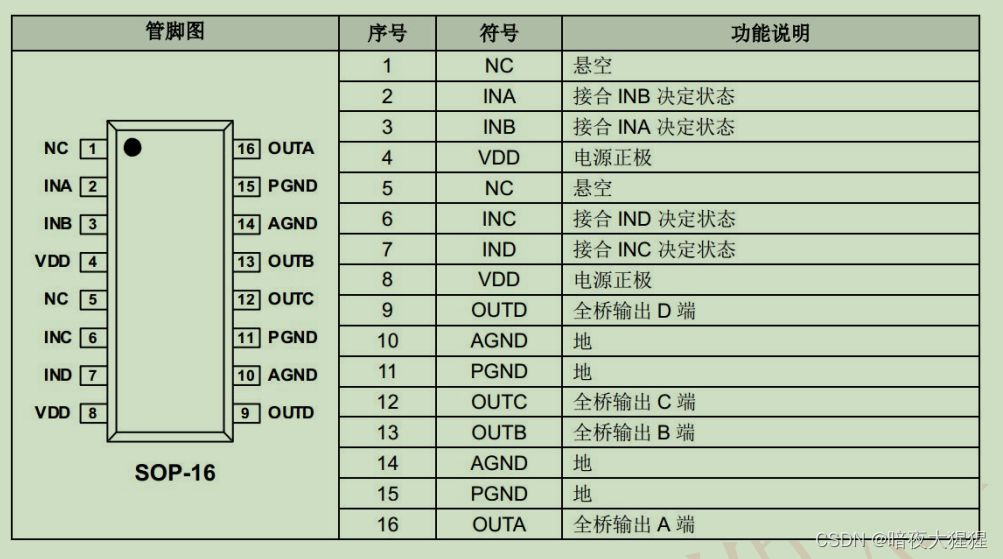

芯片管脚说明

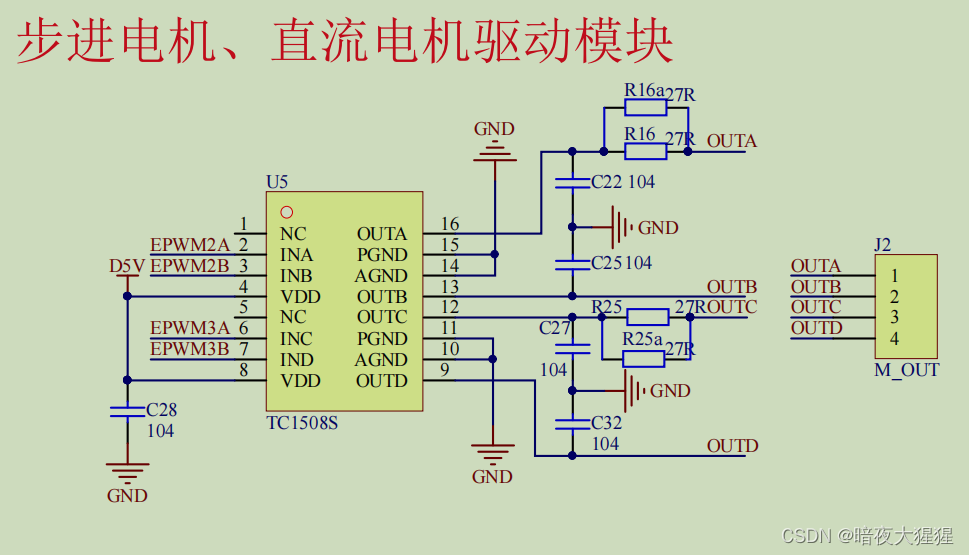

原理图：

这个芯片是双通道的,INA  INB，是第一通道，对应的输出是OUTA  OUTB
