AUTOSAR图解==＞AUTOSAR_SRS_MemoryServices

AUTOSAR NVRAM管理器详解

基于AUTOSAR标准的非易失性存储管理系统

目录

• 1. 概述
  • 1.1 NVRAM管理器的作用
  • 1.2 NVRAM管理器的位置
• 2. NVRAM管理器架构
  • 2.1 总体架构
  • 2.2 NVRAM块管理类型
  • 2.3 配置模型
• 3. NVRAM管理器工作流程
  • 3.1 数据读取流程
  • 3.2 数据写入流程
  • 3.3 状态转换
• 4. 功能特性
  • 4.1 块管理机制
  • 4.2 数据保护机制
  • 4.3 错误处理机制
• 5. 配置与使用
  • 5.1 配置参数
  • 5.2 API接口
• 6. 总结

---

1. 概述

1.1 NVRAM管理器的作用

NVRAM管理器(NVM)是AUTOSAR基础软件中的一个核心服务层模块，提供对非易失性存储器数据的管理功能。它的主要作用是：

• 管理ECU中的非易失性存储器数据（如配置参数、状态信息等）
• 提供统一的存储数据访问接口
• 支持不同类型的存储介质（如闪存、EEPROM等）
• 提供数据保护、冗余和恢复机制
• 管理读写作业队列及优先级

作为AUTOSAR架构中的重要组件，NVRAM管理器使应用软件可以独立于底层存储硬件，通过统一接口实现数据的持久化存储和读取。

1.2 NVRAM管理器的位置

NVRAM管理器位于AUTOSAR分层架构的服务层，介于应用层和硬件抽象层之间。它通过RTE与应用软件组件通信，通过存储硬件抽象层与底层硬件驱动交互。

---

2. NVRAM管理器架构

2.1 总体架构

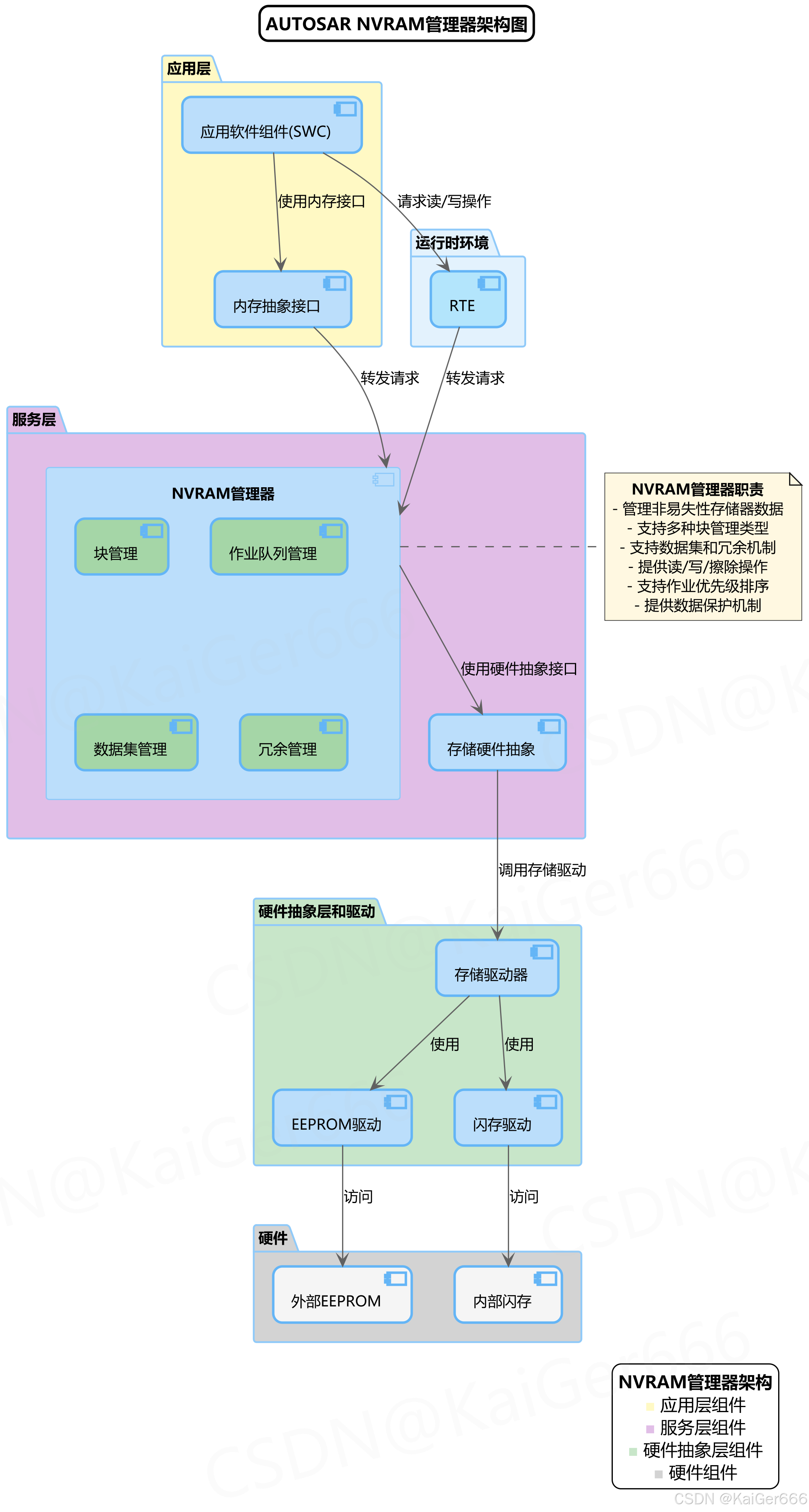

下图展示了NVRAM管理器在AUTOSAR架构中的位置及与其他组件的关系：

2.1.1 架构组成

NVRAM管理器架构主要包含以下几个部分：

• 应用层：包含应用软件组件(SWC)和内存抽象接口，负责发起读写请求
• 运行时环境层：RTE负责转发应用层请求到基础软件层
• 服务层：NVRAM管理器模块位于
