作者：邢旺 1,2，唐晓刚 3，周一青 1,2，张冲 1,2，潘振岗

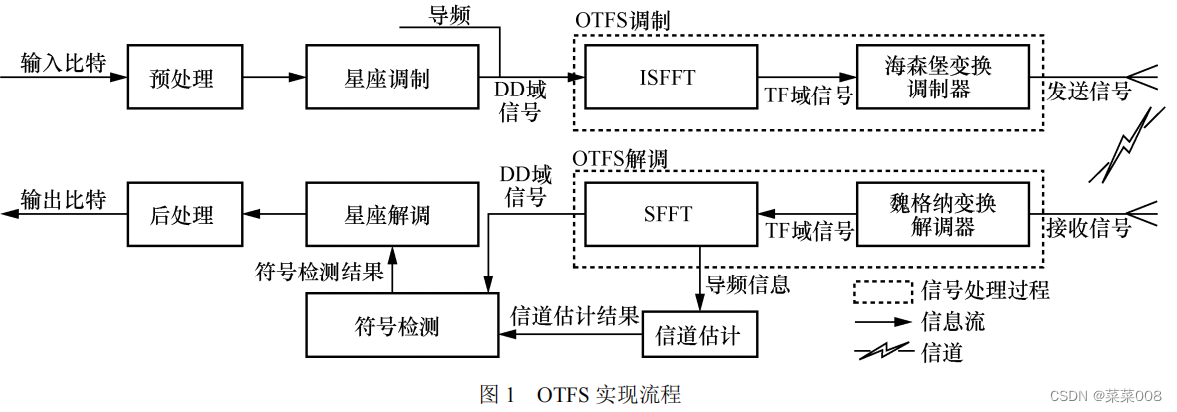

OTFS实现流程：

在 OTFS 系统中，输入比特经编码、交织等预处理和星座调制后，可得到待发送数据符号。OTFS将数据符号和导频按特定方式[21]映射到 DD 域，再利用辛有限傅里叶逆变换（ISFFT, inverse symplectic finite Fourier transform）将 DD 域信号变换到时间–频率（TF, time-frequency）域，最后通过海森堡变换调制器将 TF 域信号变换为时域信号。相应地，接收端依次通过魏格纳变换解调器和辛有限傅里叶变换（SFFT, symplectic finite Fourier transform）将时域信号变换回 DD 域，再结合其中携带的导频信息和适当的信号检测算法完成信道估计和信号检测，最后通过星座解调和解交织、解码等后处理，即可得到输出比特。

当前针对OTFS的研究

◦ 基础理论：OTFS系统性能分析、传输容量上届
◦ 波形架构设计：如何实现通信系统架构融合
◦ 关键技术：信道估计技术、信号检测、OTFS通信安全

OTFS信道估计：

主要目标： 获取信道的时频响应或时延-多普勒参数
a. 待发送数据符号x[k,l](0≤k≤N,0≤l≤M);
  M——时延维度发送单元数量、N——多普拉维度发送单元数量。
OTFS数据帧的帧长为Tf =NT，频带宽度为B = M🔺F。
b. 在进行OTFS系统设计时，要保证TF发送单元和信道参数之间满足数据帧长Tf 小于信道相干时间Td，，频带宽度B小于信道相干频率。假设信道的最大时延为τ max ，最大多普勒为v max ，推导可得 OTFS 系统的参数设计原则为

1.2分数多普勒问题：
当系统不满足上面的NM的条件时，即可能会出现分数多普勒现象。

2

信道估计方法（三类）

2.1 基于保护带的DD域信道估计方法

在分数多普拉系统中，导频符号在多普勒维度会延展覆盖所有发送单元，为此上述的导频模式可被扩展为全保护带和部分保护带
◦ 全保护带模式：能够完全避免数据符号与导频符号之间的干扰。
◦ 部分保护带模式：会对多普勒维度两端的数据符号造成一定的干扰，降低后续的信号检测性能，但部分保护带模式的开销更低。
由于基于保护带的信道估计方法默认信号传输路径的多普勒系数为整数，因此在分数多普勒系统中的估计值与实际值有较大误差，性能较差。

2.2 基于干扰消除的DD域信道估计

数据帧内的导频符号叠加放置于数据符号上，并取消了保护带。
导频信号功率通常设置为数据符号功率的10倍以上，以保证接收端能够基于接收信号和判别门限判别出导频延展信号的位置。
由于不需要保护带且导频不独占发送单元，因此具有资源利用率高的优势。另外，由于所有发送单元均叠加有数据符号和导频符号，可以通过对数据符号和导频符号进行功率控制，保证各 DD 域发送单元的信号功率相同，有效降低了 PAPR

2.3 其他复杂信道估计方法

• 通过引入最大似然法、贝叶斯方法、压缩感知算法、降维法等来辅助完成信道估计

• 基于正交匹配跟踪（OMP）算法

• 子空间追踪（SP）算法

3待解决问题

    如何设置 DD 域导频的数量和位置，以获得全面的信道信息并改善PAPR 等问题，还有待进一步研究。

4一些指标

SNR信噪比
PARP 峰均值功率比
BER误码率
MSE 均方误差
交叉模糊函数：交叉模糊函数用于测量输入信号与滤波器之间的相似度。如果输入信号与滤波器之间的完全匹配，交叉模糊函数将在匹配位置达到峰值。模糊函数越大，相邻（相似）目标差异越小，即两者越接近（越模糊）。
