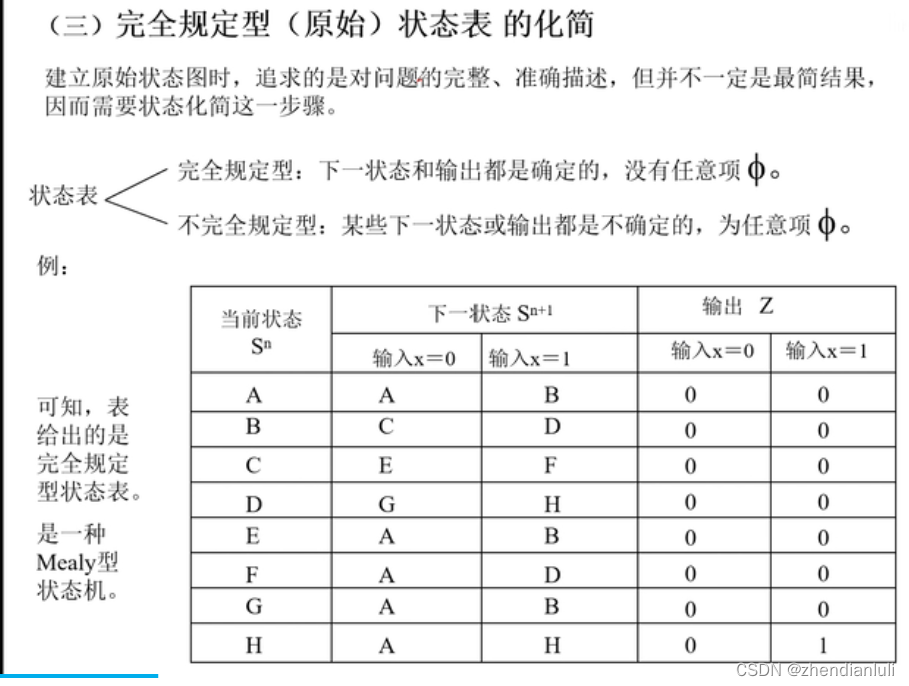

不存在未知态的为完全规定型。

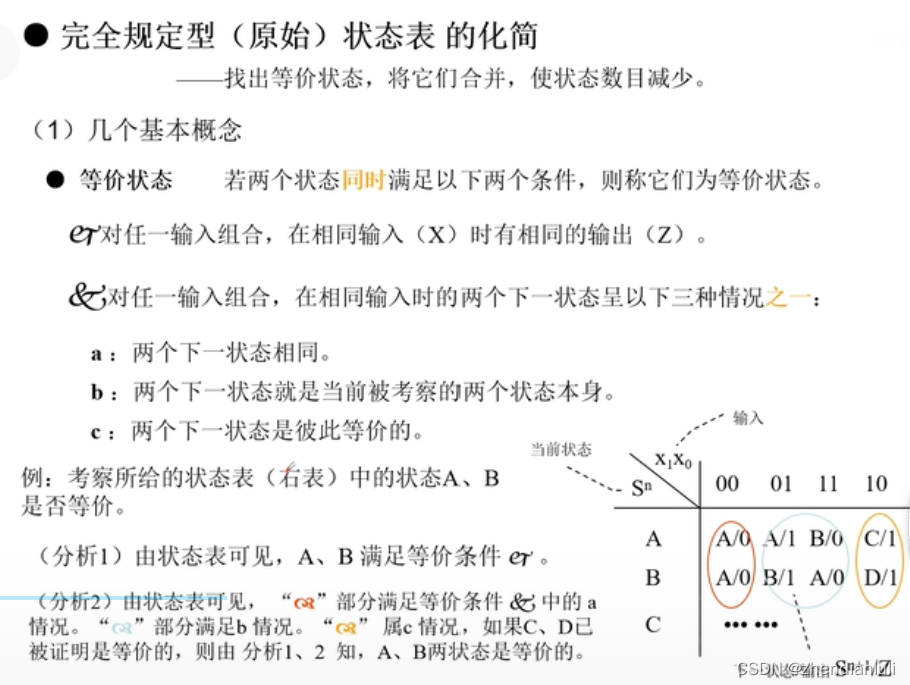

三个圆圈分别对应等价状态的a、b、c三种情况:(斜线左为次态;斜线右为输出)
a:次态都为A,相同,同输出(不能忘)
b:A的次态是A或B,B的次态是B或A,是其本身,同输出
c:在前提CD等价下,同输出
这些概念最后化简状态要用。

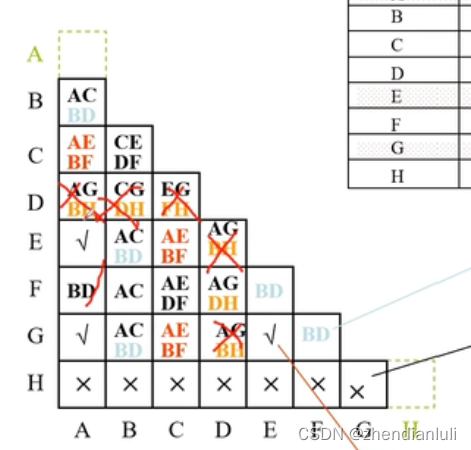

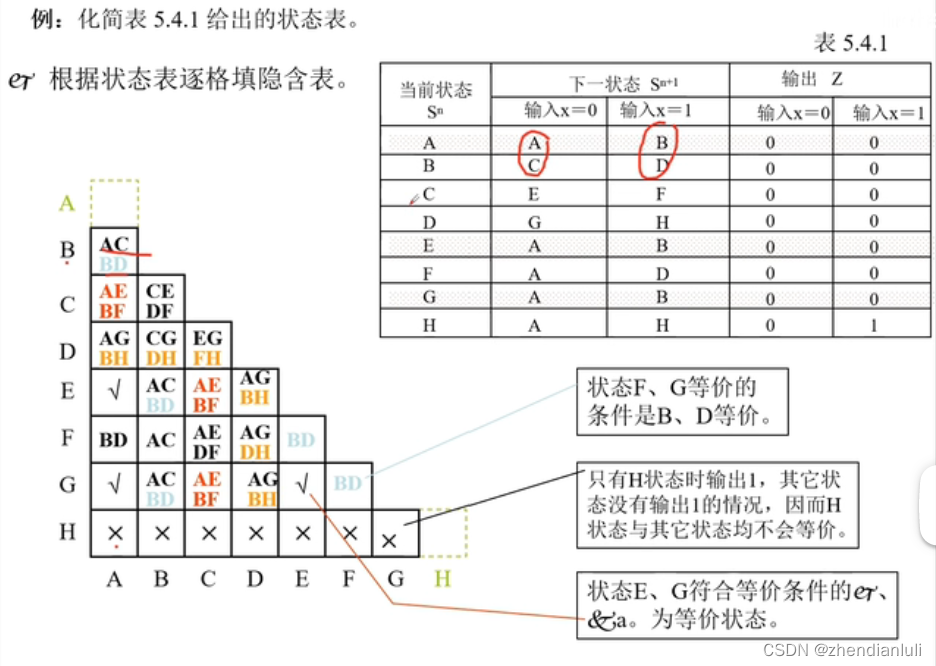

纵掐头(没有A);横去尾(没有H)

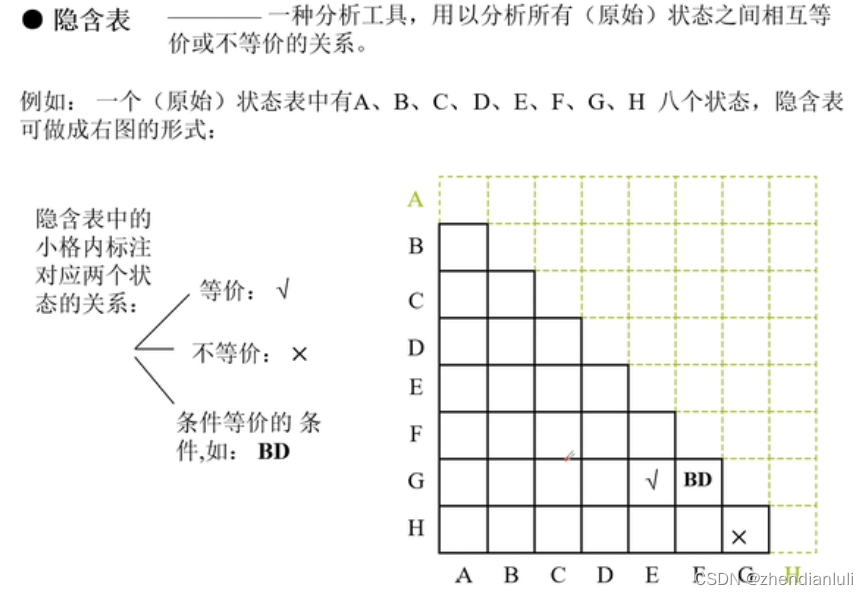

等价打勾,不等价打叉,需要等价条件的填入等价条件
先观察AB,先横坐标后纵坐标,看横A纵B,AB若等价,需AC,BD等价,因而填入AC,BD
H与剩余其它态,看H输出为1时,其它态输出均为0,则H与其它均不等价,于是H一行均打叉。
填完第一轮后,又由于H不与其它任何一个等价,因此含有H的隐含条件再全部打叉。
又由于D一行已被叉完,再将其它行含D的隐含条件叉掉。
对保留的隐含条件AC来说,BF等价需要AC等价,找到AC处的隐含条件AE,BF,由于AE,BF处没有打叉,且刚好回到BF处的AC隐含条件,因而AC,BF互为等价条件,同时等价。

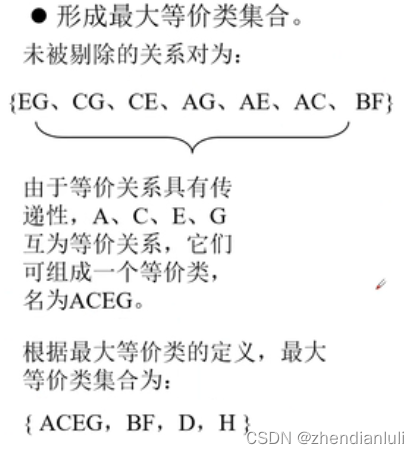

又知AE,AG等价,AC又等价,则ACEG均等价。

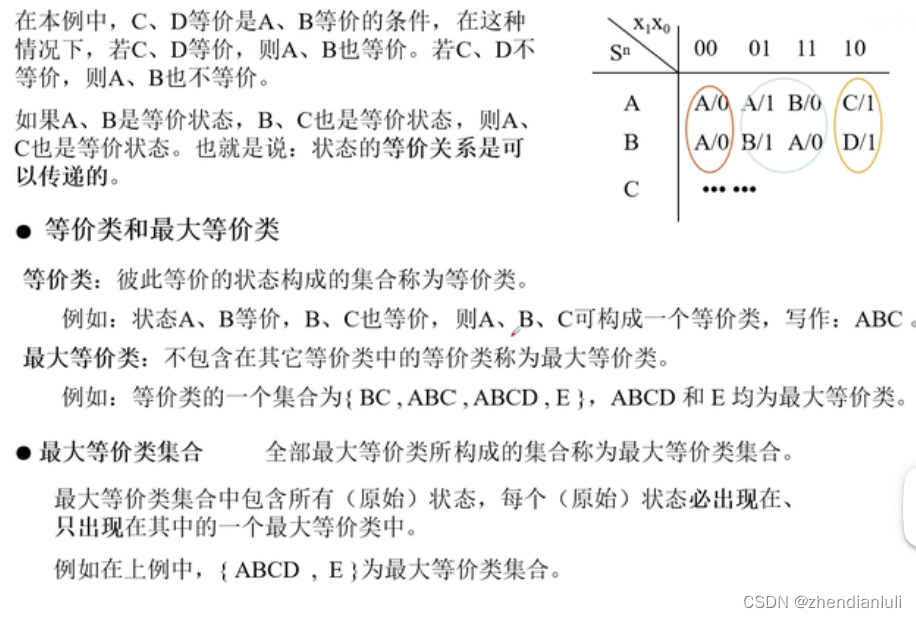

然后根据最大等价类进行合并状态

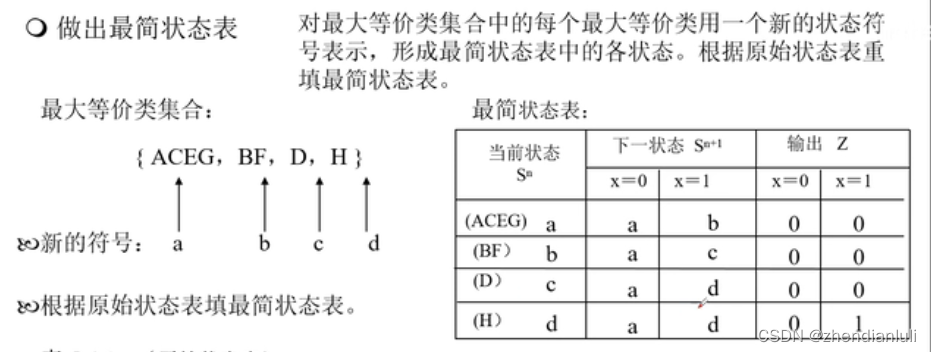

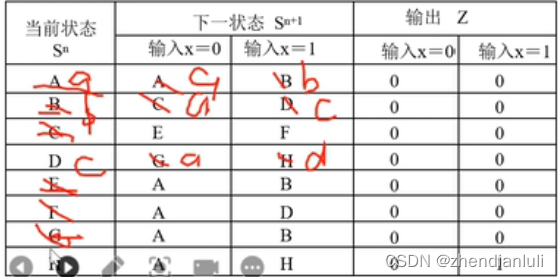

根据最大等价类进行变量替换,每个最大等价类只用替换一个就行,比如将A替换为a,而其余CEG不用管了。最终得到最简状态表。

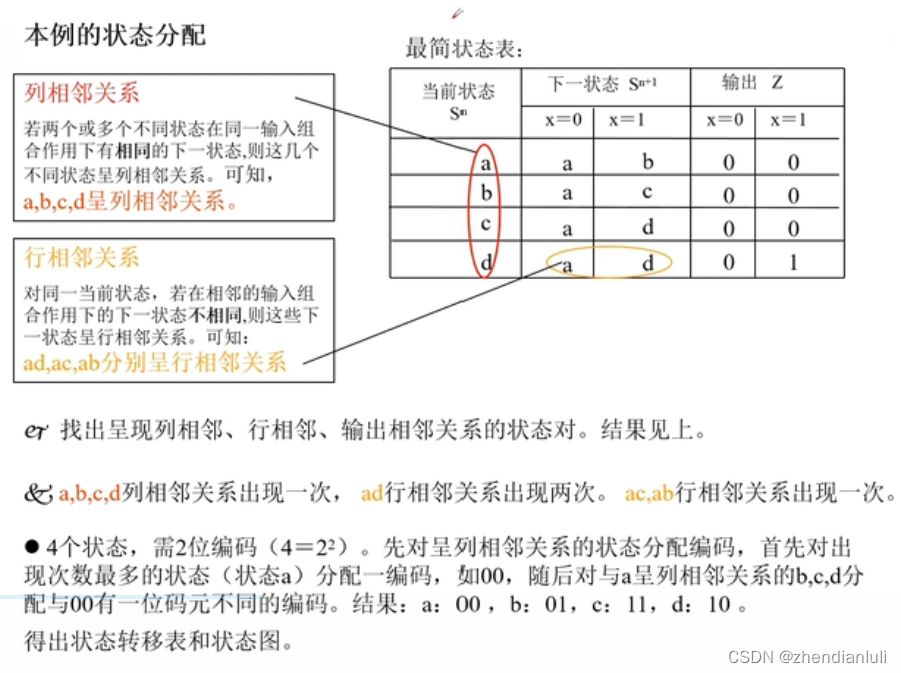

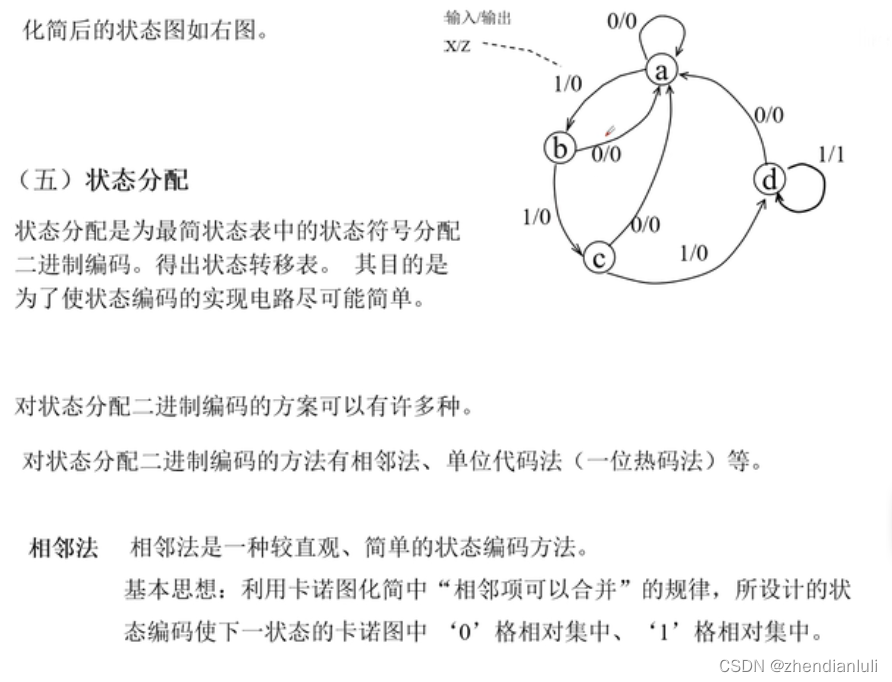

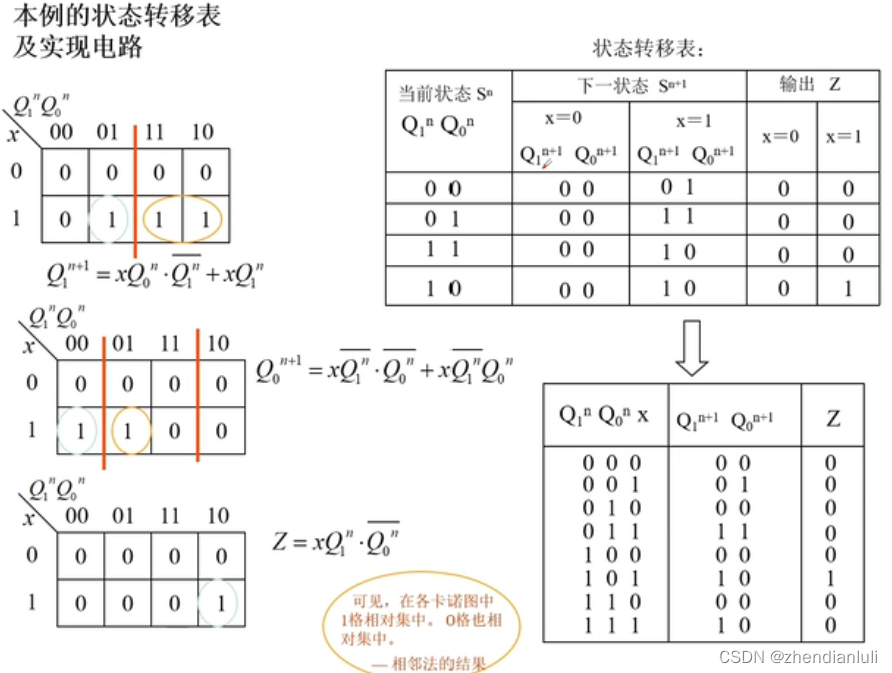

之后再进行状态分配,将状态进行具体编码。

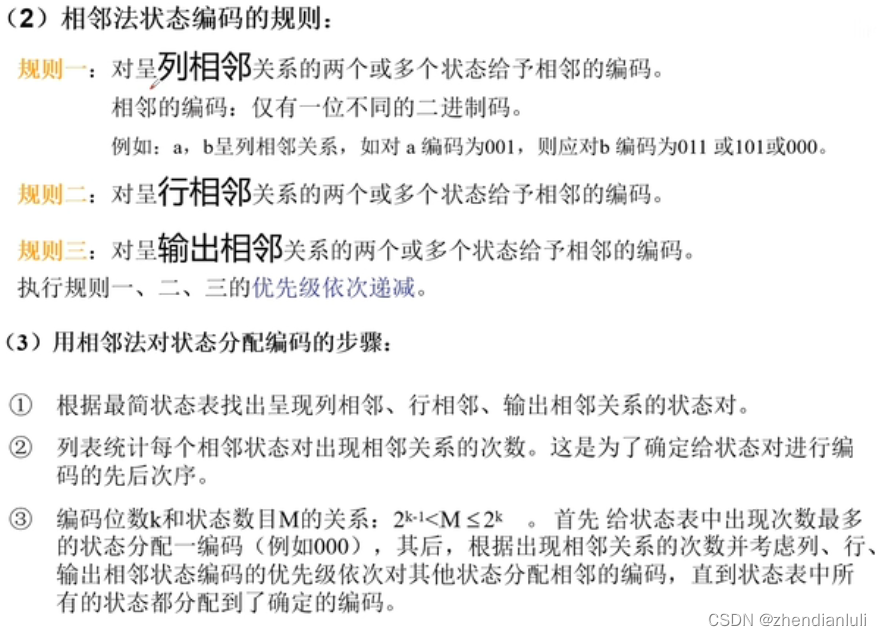

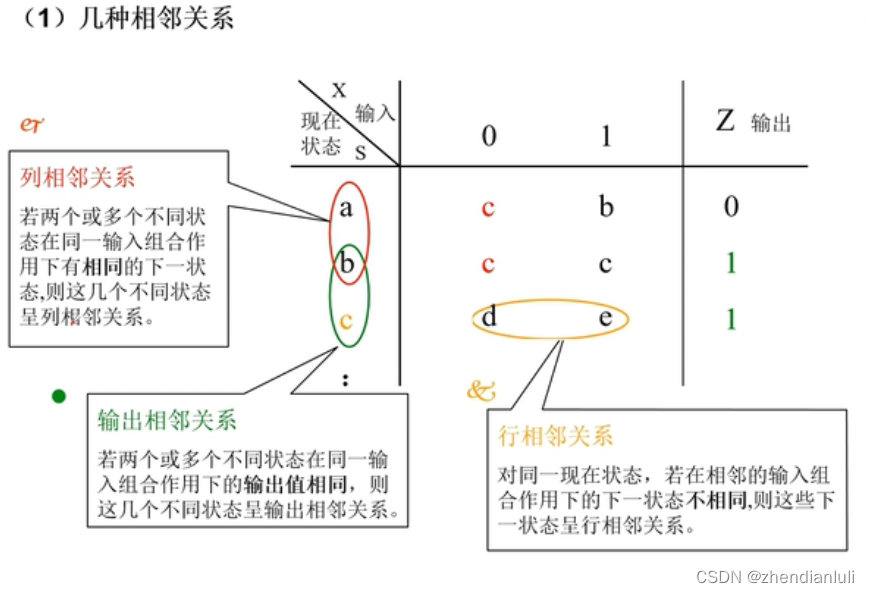

先列相邻再行相邻,每个相邻状态中次数多者先编码,本题编码顺序是a,d,b,c或a,d,c,b

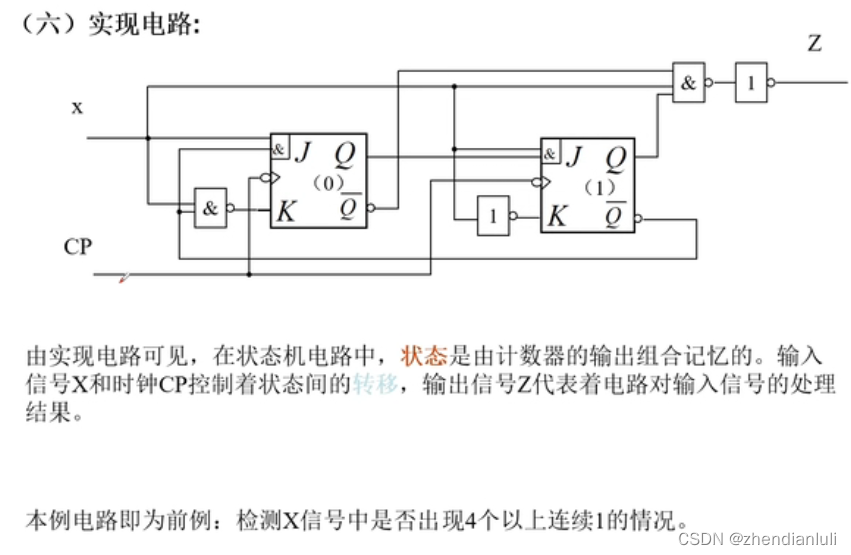

参考来源:[数字电路基础]一般时序电路设计2 数电期末必备,真的不难35_哔哩哔哩_bilibili
(结合视频食用效果更佳)
