stm32usart串口通信（标准库）

已于 2024-10-04 15:10:04 修改
阅读量2.9k 收藏 62
点赞数 31
文章标签： stm32 单片机 嵌入式硬件
于 2024-10-04 02:39:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhi_beiyou/article/details/142686960
版权

通信

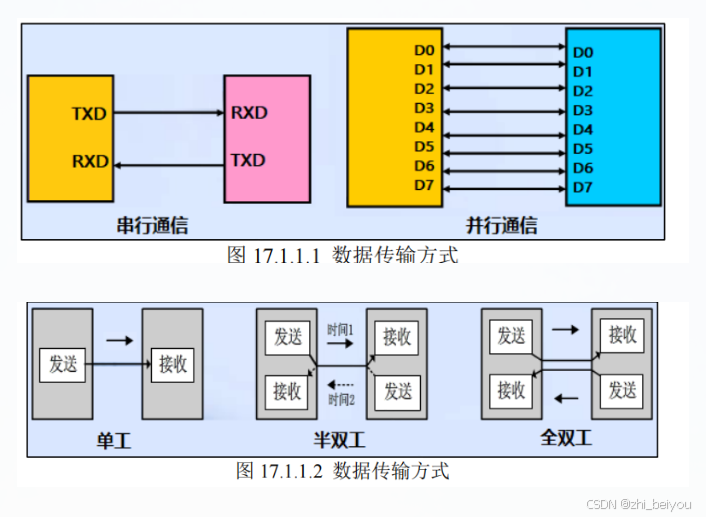

按照数据传输方式

  • 串行通信：数据位一个接一个地按顺序发送。

    • 异步串行：如RS-232、UART。
    • 同步串行：如SPI、I2C、CAN。

  • 并行通信：多个数据位同时在多个通道上传输，通常速度较快，但受限于距离和干扰。

    • 并行总线：如PCI、IDE。

 按照通信模式

  • 单工（Simplex）：数据只能单向传输。例如，传统的广播电视。

  • 半双工（Half-Duplex）：数据可以双向传输，但不能同时进行。例如，对讲机。

  • 全双工（Full-Duplex）：数据可以同时双向传输。例如，电话通信。


通信速率

在数字通信系统中，通信速率（传输速率）指数据在信道中传输的速度，它分为两种：传信率和传码率。

传信率：每秒钟传输的信息量，即每秒钟传输的二进制位数，单位为 bit/s（即比特每秒），因而又称为比特率。

传码率：每秒钟传输的码元个数，单位为 Baud（即波特每秒），因而又称为波特率。

波特率被传输的是码元，码元是信号被调制后的概念，每个码元都可以表示一定 bit 的数据信息量。举个例子，在 TTL 电平标准的通信中，用 0V 表示逻辑 0，5V 表示逻辑 1，这时候这个码元就可以表示两种状态。如果电平信号 0V、2V、4V 和 6V 分别表示二进制数 00、01、10、11，这时候每一个码元就可以表示四种状态。

比特率和波特率的关系可以用以下式子表示：

比特率 = 波特率 * log2M

其中 M 表示码元承载的信息量。我们也可以理解 M 为码元的进制数。采用二进制的时候，波特率和比特率数值上相等。

数据传输方式：同步、异步

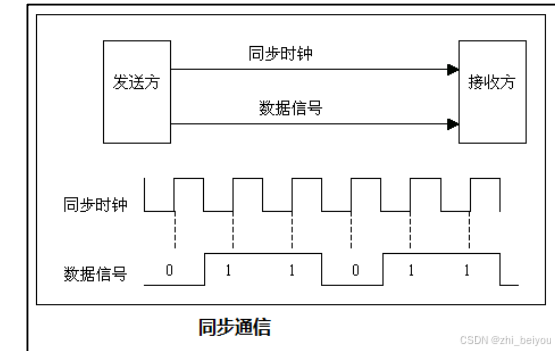

同步:共用同一时钟信号，在总线上保持统一的时序和周期完成信息传输。

优点：可以实现高速率、大容量的数据传输，以及点对多点传输。


异步通信不需要时钟信号，而是在数据信号中加入开始位和停止位等一些同步信号，以便


UART（通用异步收发传输器）是一个全双工通用异步串行收/发模块，主要用于打印程序调试信息、上位机和下位机的通信以及ISP程序下载等场合。

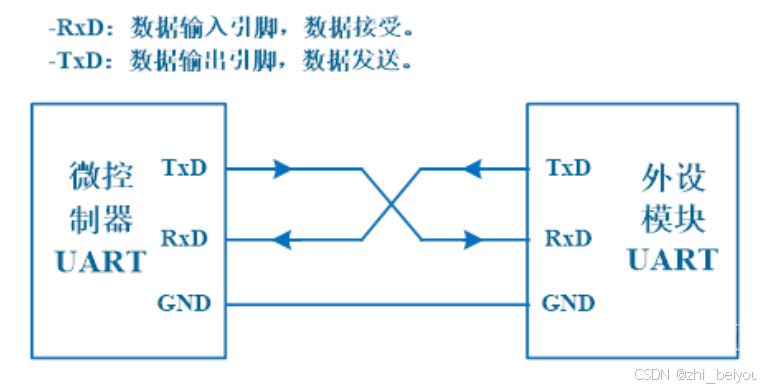

UART至少需要两根数据线用于通信双方进行数据双向同时传输，最简单的UART接口由TxD、RxD、GND共3根线组成。其中，TxD用于发送数据，RxD用于接收数据，GND为信号地线，通过交叉连接实现两个芯片间的串口通信。


串口通讯

在电路加USB转串口芯片，实现USB通讯协议和UART串行通讯协议的转换.

串口通信的数据包由发送设备的 TXD 接口传输到接收设备的 RXD 接口。在串口通信的协议层中，规定了数据包的内容，它由起始位、主体数据、校验位以及停止位组成，通讯双方的 数据包格式要约定一致才能正常收发数据.


1.波特率设置

异步通信设置相同波特率

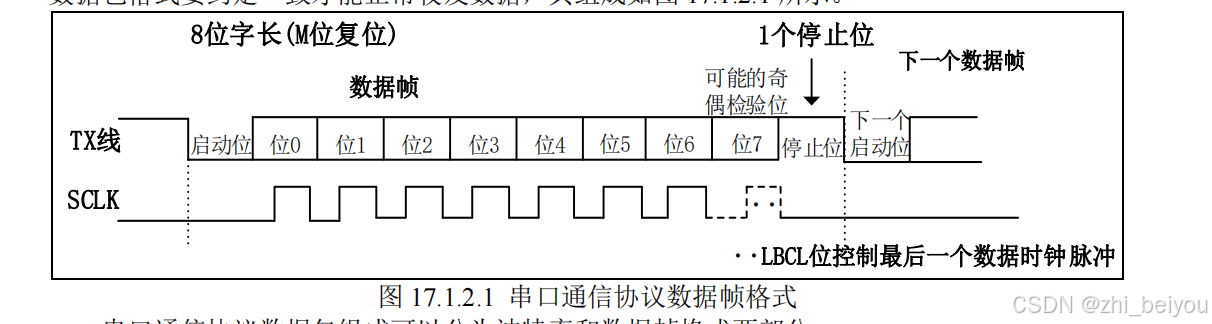

2.数据帧格式

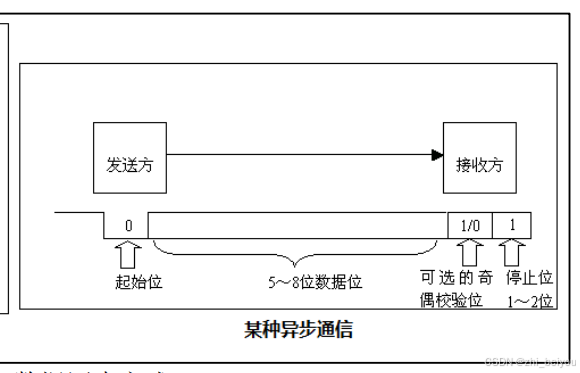

  • 起始位、结束位

一个数据帧是从起始位开始，直到停止位。数据帧中的起始位是由一个逻辑 0

的数据位表示，而数据帧的停止位可以是 0.5、1、1.5 或 2 个逻辑 1 的数据位表示，只要双方约定一致即可。

  • 数据位

有效数据位通常会被约定为 5、6、7 或者 8 个位长。有效数据位是低位（LSB）在前，高位（MSB）在后。

  • 校验位

校验位可以认为是一个特殊的数据位。校验位一般用来判断接收的数据位有无错误，检验

方法有：奇检验、偶检验、0 检验、1 检验以及无检验。

奇校验是指有效数据为和校验位中“1”的个数为奇数，比如一个 8 位长的有效数据为：10101001，总共有 4 个“1”，为达到奇校验效果，校验位设置为“1”，最后传输的数据是 8 位的有效数据加上 1 位的校验位总共 9 位。

偶校验与奇校验要求刚好相反，要求帧数据和校验位中“1”的个数为偶数，比如数据帧：11001010，此时数据帧“1”的个数为 4 个，所以偶校验位为“0”。0 校验是指不管有效数据中的内容是什么，校验位总为“0”，1 校验是校验位总为“1”。无校验是指数据帧中不包含校验位



USART

USART发送和接收原理

发送过程

  1. 初始化USART：配置波特率、数据位、停止位等参数。
  2. 使能发送：允许USART进行数据发送操作。
  3. 写入数据：将要发送的数据写入数据寄存器（DR）。
  4. 等待发送完成：USART会通过状态寄存器（SR）中的标志位指示发送是否完成。

接收过程

  1. 配置接收：设置USART以接收数据。
  2. 读取数据：从数据寄存器（DR）读取接收到的数据。
  3. 检查接收状态：通过状态寄存器（SR）的标志位确定新数据是否可用。

USART寄存器概述

USART的主要寄存器包括：

  • BRR（波特率寄存器）
  • CR1（控制寄存器1）
  • CR2（控制寄存器2）
  • CR3（控制寄存器3）
  • SR（状态寄存器）
  • DR（数据寄存器）

波特率寄存器（BRR）

  • 功能：配置USART的波特率。
  • 计算公式：BRR = F_CLK / (16 * BaudRate)
USART1->BRR = SystemCoreClock / 115200; // 设置波特率为115200



控制寄存器1（CR1）

  • 功能：配置USART的基本功能。

  • 重要位解析：

    • UE（USART使能位）：设置为1使能USART模块。
    • TE（发送使能位）：设置为1以启用发送功能。
    • RE（接收使能位）：设置为1以启用接收功能。
    • RXNEIE（接收中断使能位）：当接收到数据时使能接收中断。
    • TXEIE（发送中断使能位）：当发送缓冲区为空时使能发送中断。

 控制寄存器2（CR2）

  • 功能：配置停止位数等。

  • 重要位解析：

    • STOP[13:12]：配置停止位的数量，常用的选项有0（1个停止位）、1（0.5个停止位）、2（2个停止位）和3（1.5个停止位）。

控制寄存器3（CR3）

  • 功能：配置一些高级功能，如流控等。

  • 重要位解析：

    • CTSE（CTS使能位）：使能CTS流控制。
    • RTSE（RTS使能位）：使能RTS流控制。

状态寄存器（SR）

  • 功能：反映USART的当前状态。

  • 重要位解析：

    • TXE（发送数据寄存器空标志）：如果为1，则可以写入数据到DR，表示发送缓冲区为空。
    • RXNE（接收数据寄存器非空标志）：如果为1，则可从DR读取数据，表示接收到数据。
    • TC（传输完成标志）：如果为1，则所有数据已经成功发送。

4. 数据寄存器（DR）

  • 功能：用于发送和接收数据。

  • 当要发送数据时，将数据写入此寄存器；接收到数据时，从此寄存器读取数据。



USART的3种方式

1.轮询方式

CPU不断地查询I/O设备是否准备就绪，如果准备就绪就发送，否则提示超时错误；会占用CPU的大量时间，效率低。

发送数据

在使用轮询方式发送数据时，主要依赖于TXE标志位来判断数据寄存器是否为空。当数据寄存器为空时，可以向其写入数据进行发送。

  • 检查USART_SR寄存器中的TXE标志位。
  • 若TXE为1，则写入数据到DR寄存器。

接收数据

在接收数据时，我们通过检查RXNE标志位来判断是否有新数据可读。当接收寄存器有数据时，该标志位被置位

  • 检查USART_SR寄存器中的RXNE标志位。
  • 若RXNE为1，则读取DR寄存器中的数据。
#include "usart.h"


void USART_Init_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);
	USART_DeInit(USART1);      //重置指定的USART外设到其初始状态

    //USART1_TX
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;         //选择要使用的I/O引脚,此处选择PA9引脚
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚的输出速度为50MHz
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	  //设置引脚输出模式为复用推挽输出模式
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //USART1_RX
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;            //选择要使用的I/O引脚,此处选择PA10引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //设置引脚输入模式为浮空输入模式
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //USART1 配置
	USART_InitStructure.USART_BaudRate = 115200;                                   //设置波特率为115200
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;                    //数据位占8位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;                         //设置1位停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;                            //设置无校验
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//设置不采用硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;                //设置为收/发模式
	USART_Init(USART1, &USART_InitStructure);                                      //初始化串口1
    USART_Cmd(USART1, ENABLE);                                                     //使能串口1
}


//重定向printf函数
int fputc(int ch, FILE *f)
{
		USART_SendData(USART1, (uint8_t) ch);
		while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

		return (ch);
}

//重定向scanf函数
int fgetc(FILE *f)
{
		while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);

		return (int)USART_ReceiveData(USART1);
}

2.中断方式

中断发送

在USART中断发送过程中，我们通常利用TXE标志位来触发发送中断。当数据寄存器（DR）为空时，该标志位会被置位，表示可以发送下一个字节的数据。

  • 启用USART发送中断（TXEIE）。
  • 当用户通过程序写入数据到USART的数据寄存器时，若数据寄存器空，TXE标志位被置位。
  • 触发USART发送中断，进入中断服务例程（ISR）。
  • 在ISR中，可以继续发送下一个字节并清除TXE标志位。

中断接收

在USART中断接收过程中，我们利用RXNE标志位来触发接收中断。当接收数据寄存器有新数据时，该标志位被置位，表示可以读取数据。

  • 启用USART接收中断（RXNEIE）。
  • 当USART接收到新的数据时，RXNE标志位被置位。
  • 触发USART接收中断，进入中断服务例程（ISR）。
  • 在ISR中，读取数据寄存器的内容并清除RXNE标志位。

 usart.c

#include "usart.h"


void NVIC_Usart_Config(void)
{
   NVIC_InitTypeDef NVIC_InitStructure;

  /* 嵌套向量中断控制器组选择 */
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

  /* 配置USART为中断源 */
  NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
  /* 抢断优先级*/
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
  /* 子优先级 */
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
  /* 使能中断 */
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  /* 初始化配置NVIC */
  NVIC_Init(&NVIC_InitStructure);

}


void USART_Init_Config(void){

     GPIO_InitTypeDef GPIO_InitStructure;   //定义一个GPIO_InitTypeDef类型的结构体变量，用于配置GPIo引脚
	USART_InitTypeDef USART_InitStructure; //定义一个USART_InitTypeDer类型的结构体变量，用于配置串口

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE); //开始USART1和GPIOA的时钟
	USART_DeInit(USART1);                                                       //复位USART1

    //USART1_TX
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚的输出速度为50MHz
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	  //设置引脚输出模式为复用推挽输出模式
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //USART1_RX
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //设置引脚输入模式为浮空输入模式
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //USART1 配置
	USART_InitStructure.USART_BaudRate = 115200;                                   //设置波特率为115200
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;                    //数据位占8位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;                         //设置1位停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;                            //设置无校验
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//设置不采用硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;;               //设置为收/发模式


    USART_ITConfig(USART1,USART_IT_RXNE,ENABLE); //打开串口1的接收中断
    USART_ITConfig(USART1,USART_IT_TC,ENABLE);   //开始串口1的发送中断
	USART_Init(USART1, &USART_InitStructure);    //初始化串口1
    USART_Cmd(USART1, ENABLE);                   //使能串口1

    NVIC_Usart_Config();
}

//重定向printf函数
int fputc(int ch, FILE *f)
{
		USART_SendData(USART1, (uint8_t) ch);
		while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

		return (ch);
}

//重定向scanf函数
int fgetc(FILE *f)
{
		while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);

		return (int)USART_ReceiveData(USART1);
}


//中断处理函数
void USART1_IRQHandler(void)
{
    uint8_t Rx_Data;

    if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
    {
        Rx_Data = (uint8_t)USART_ReceiveData(USART1);

        // 发送固定字符串 "hello zhi_bei_you"
       Usart_SendStr(USART1, (uint8_t *)"hello zhi_bei_you\n");

        // 判断输入的 Rx_Data 并相应处理
        if (Rx_Data == '0') // 注意这里比较的是字符'0'
        {
            GPIO_SetBits(GPIOB, GPIO_Pin_5); // 熄灭LED灯
            printf("熄灭LED灯\n");
        }
        else if (Rx_Data == '1') // 注意这里比较的是字符'1'
        {
            GPIO_ResetBits(GPIOB, GPIO_Pin_5); // 点亮LED灯
            printf("点亮LED灯\n");
        }
    }
}

/* 发送字符串 */
void Usart_SendStr(USART_TypeDef* pUSARTx, uint8_t *str)
{
    while (*str) // 直到遇到字符串结束符 '\0'
    {
        while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET); // 等待发送缓冲区空
        USART_SendData(pUSARTx, *str++); // 发送当前字符，并移动到下一个
    }
    while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TC) == RESET); // 等待发送完成
}

 main

#include "stm32f10x.h"
#include "systick.h"
#include "LED.h"
#include "usart.h"

int main()
{
		LED_ConfigInit();
		USART_Init_Config();
//		SystemClock_Config();

		while(1)
		{

//			printf('123\n');
//
		}
//	//
//	LED_ConfigInit();
//	GPIO_ResetBits(GPIOB,GPIO_Pin_5);
//	uint8_t a[10]={100,2,3,4,5,6,7,8,9,10};
//	while(1){
//		//GPIO_SetBits(GPIOB,GPIO_Pin_5);
//		//SysTick_Delay_Ms(1000);
//		Usart_SendArray(DEBUG_USARTx, a,10);
//		//GPIO_ResetBits(GPIOB,GPIO_Pin_5);
//		//SysTick_Delay_Ms(1000);
//	}
//
}

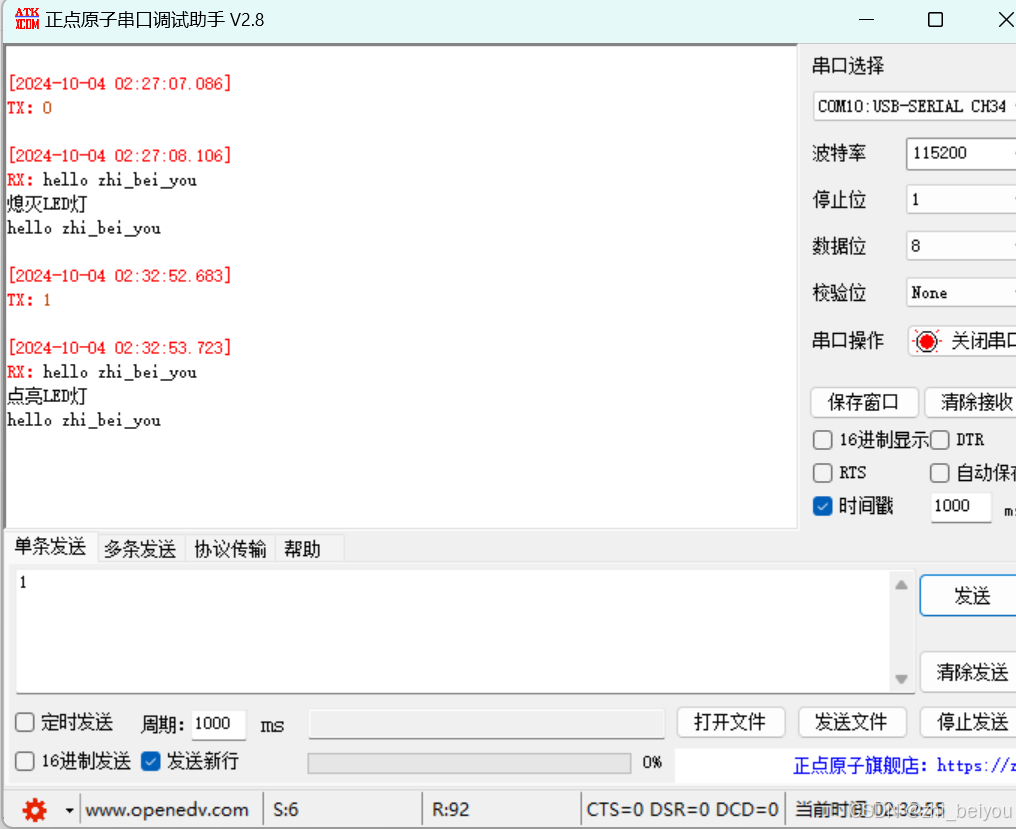

运行结果如图，但是hello_zhi_you被打印了两次，我不知道怎么回事，如果有知道的大佬愿意解惑，非常感谢！

3、DMA方式

直接存储器传送，使用 DMA（Direct Memory Access）配置 USART 进行数据接收或发送可以显著提高系统的性能，尤其是在需要处理大量数据的情况下。DMA 允许外设与内存之间的数据传输，而不占用 CPU 的时间，从而实现更高效的数据处理。



###持续更QwQ，如果有错，欢迎指出，送上作为一个浅陋学习者真诚的感谢！
