Apollo：参考线提供者ReferenceLineProvider

作用

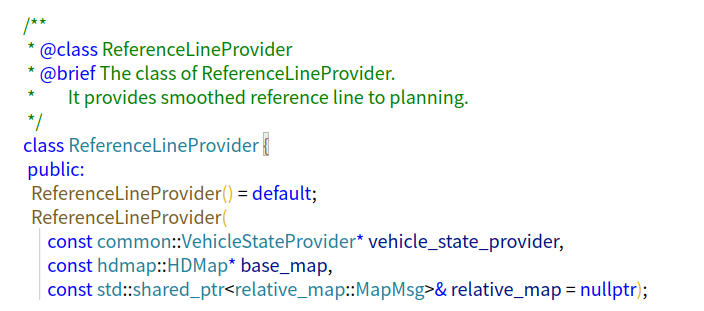

这个类为planning模块提供平滑的参考线

• ReferenceLineProvider是规划模块中候选路径（即参考线）的提供和管理者
• ReferenceLineProvider以Routing模块输出的高精度路径（从起点到终点的Lane片段集）为输入数据，经优化处理后生成平滑的参考线给给后续的动作规划子模块使用。
• ReferenceLineProvider类是采用c++11标准提供的多线程类，每次调用ReferenceLineProvider::Start()函数后，该类会在内部开启一个新线程，执行参考线的优化
• ReferenceLineProvider类是使用宏DECLARE_SINGLETON(ReferenceLineProvider)定义的单实例类，获取该类对象请使用ReferenceLineProvider::instance()。

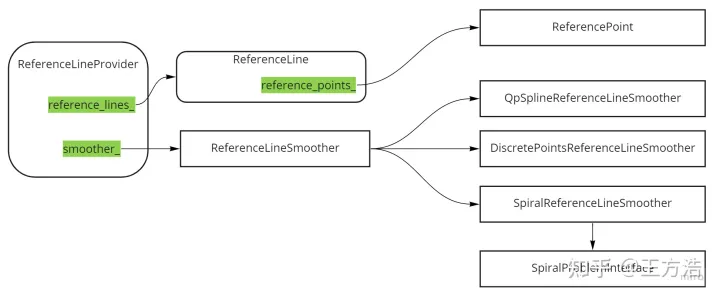

这个类的主要作用：

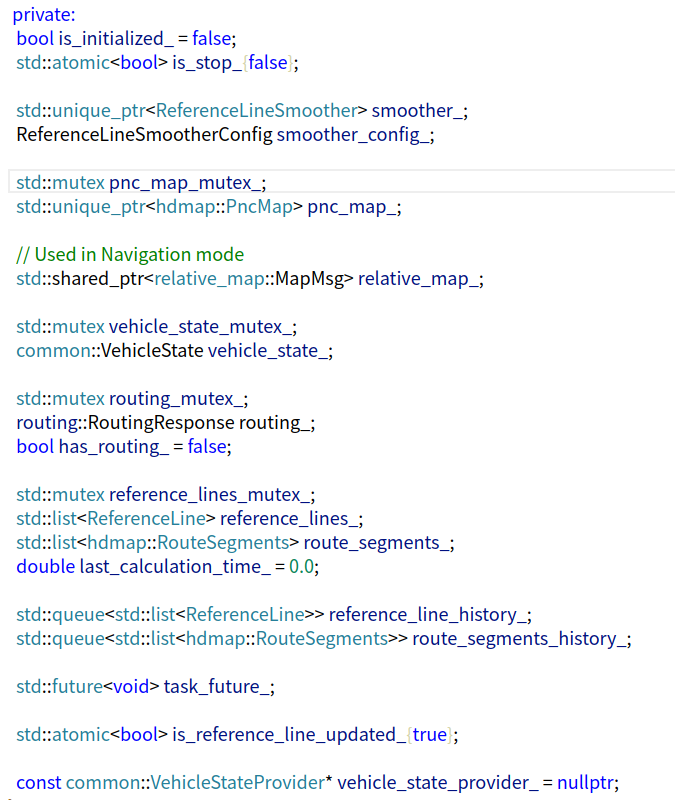

成员变量

数据类型	成员变量	说明
bool	is_initialized_ = false;	初始化是否完成标志
std::atomic<bool>	is_stop_{false};	当前线程是否停止
std::unique_ptr<ReferenceLineSmoother>	smoother_;	这是一个参考线平滑类对象，用来执行参考线平滑任务
ReferenceLineSmootherConfig	smoother_config_;	读取二次规划样条参考线平滑配置的类对象
std::mutex	pnc_map_mutex_;	运行规划控制地图在多线程环境下安全使用的互斥类对象
std::unique_ptr< hdmap::PncMap>	pnc_map_;	规划控制模块使用的地图数据类对象
std::shared_ptr< relative_map::MapMsg>	relative_map_;	如果是导航模式则启动相对地图，如果不是则启动pnc_map
std::mutex	vehicle_state_mutex_;	允许车辆状态在多线程环境下安全使用的互斥体类对象
common::VehicleState	vehicle_state_;	当前的车辆状态
std::mutex	routing_mutex_;	允许路由寻径响应在多线程环境下安全使用的互斥体类对象
routing::RoutingResponse	routing_;	Routing模块输出的路由寻径数据
bool	has_routing_ = false;	从起点到终点是否具备路由
std::mutex	reference_lines_mutex_;	允许参考线在多线程环境下安全使用的互斥体类对象
std::list< ReferenceLine>	reference_lines_;	存储多条候选路径
std::list< hdmap::RouteSegments>	route_segments_;	存储多条路由片段
double	last_calculation_time_ = 0.0;	上次计算平滑参考线耗时
std::queue<std::list< ReferenceLine>>	reference_line_history_;	用于检索历史路径片段的ID
std::queue<std::list< hdmap::RouteSegments>>	route_segments_history_;	存储多条历史路由路径片段
std::future< void>	task_future_;
std::atomic< bool>	is_reference_line_updated_{true};
const common::VehicleStateProvider*	vehicle_state_provider_ = nullptr;

成员函数

该类的重要成员函数包括：构造函数、Start、Stop、GenerateThread、CreateReferenceLine、UpdateReferenceLine，其他函数都是辅助性的功能函数

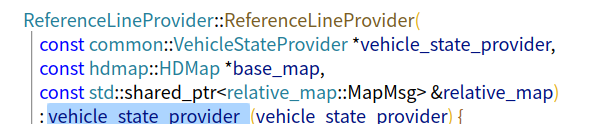

构造函数

初始化各种成员变量

• 初始化车辆状态提供者

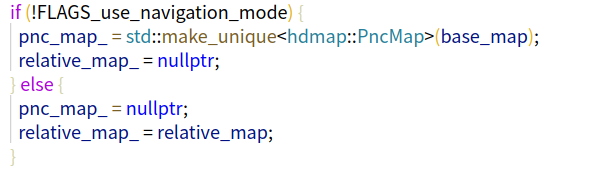

• 如果是导航模式则启动相对地图，如果不是则启动pnc_map

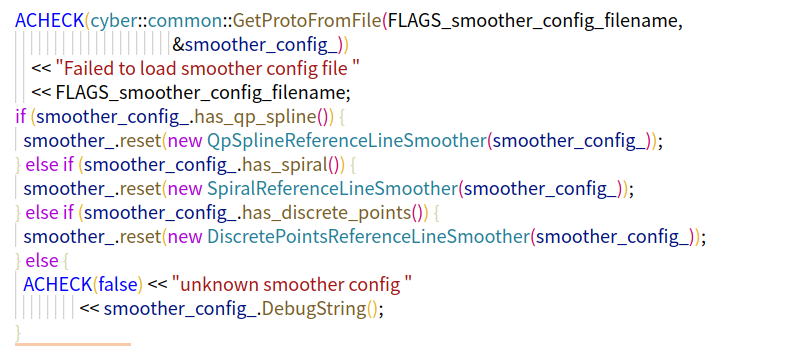

• 初始化平滑器

  • 先使用配置文件初始化smoother_config_

    modules/planning/common/planning_gflags.cc中定义了（没有这个文件）

    modules/planning/conf/planning.conf中定义了（是这个文件）


  • 然后使用配置初始化平滑器

• 最后（注意，is_initialized_只在这里设置了。感觉是个没有用的变量，因为只要申请成功了就一定会设置它为true）

开始线程：ReferenceLineProvider::start

• 如果是导航模式直接返回，不做任何实际工作。

• 若启用参考线提供者线程，则以ReferenceLineProvider:: GenerateThread为入口函数创建一个新线程并返回true


  • FLAGS_enable_reference_line_provider_thread定义在modules/planning/common/planning_gflags.cc中


小结：只有不是导航模式&&设置了FLAGS_enable_reference_line_provider_thread才会生成参考线

接下来我们看下线程入口

线程入口：ReferenceLineProvider::GenerateThread

这是ReferenceLineProvider类线程的入口函数。

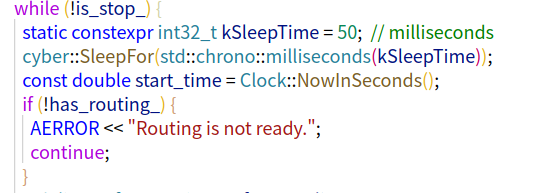

• 首先入口就是一个循环函数，只要没有设置is_stop_，那么就会一直循环执行（这个is_stop_在 ReferenceLineProvider::Stop()中设置）

• 如果没有设置is_stop_，那么先让当前线程暂停，并且休眠50ms，将调度机会留给其他线程，当操作系统空闲时执行后续代码
• 休眠回来之后，看是否重新routing了，如果没有，说明可以复用之前的参考线，那么重新sleep

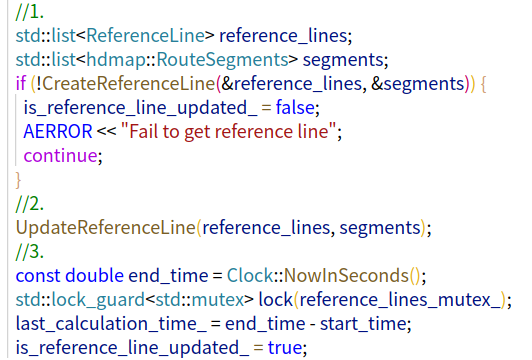

• 如果发现重新routing了(当发生车祸修路时会重新routing)，那么先调用CreateReferenceLine生成参考线和短期路由，然后UpdateReferenceLine更新参考线，最后计算此次参考线生成所消耗的时间

开启线程之后通过下面２个方法，刷新routing请求和车辆状态。也就是说参考线通过实时的routing请求和车辆状态来生成参考线

  bool UpdateRoutingResponse(const routing::RoutingResponse& routing);

  void UpdateVehicleState(const common::VehicleState& vehicle_state);

生成一条参考线：ReferenceLineProvider::CreateReferenceLine

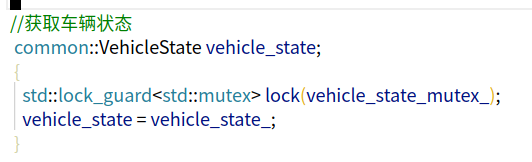

• 获取当前车辆状态

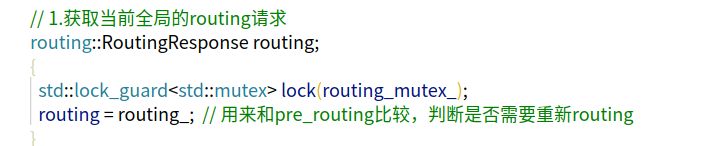

• 获取当前全局的导航路径

  • 先获取当前的在apollo中，routing模块从base map地图获取道路的拓扑信息，并根据RoutingRequest中包含起点和终点位置，使用A star算法搜索出最终的路由线路，放在RoutingResponse中。

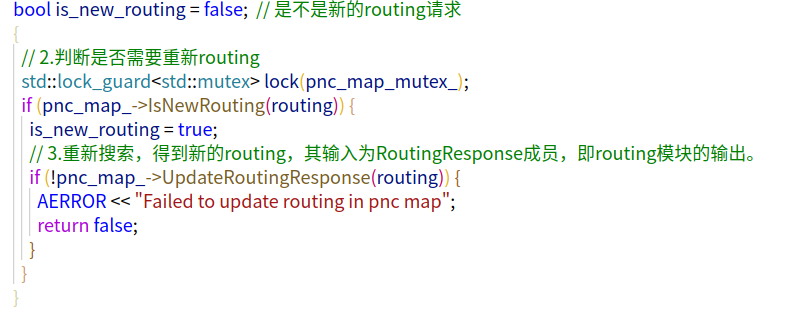

  • 接着调用pnc_map_->IsNewRouting(routing)判断当前路由是否为新路由， 若是则调用pnc_map_->UpdateRoutingResponse(routing)更新路由
    • PncMap对接了Routing的搜索结果。
    • 如果Routing的路线变了，这里需要进行更新。


• 之后，调用CreateRouteSegments函数来创建路由片段

  • 在行驶过程中，车辆的位置一直会变动（vehicle_state中包含了这个信息）。

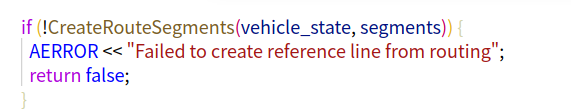

  • CreateRouteSegments方法中会调用pnc_map_->GetRouteSegments(vehicle_state, segments)来获取车辆当前位置周边范围的RouteSegment。
  • 如果Routing的结果需要变道，则segments将是多个，否则就是一个（直行的情况）。


• 创建路由判断之后，判断是否需要粘合参考线

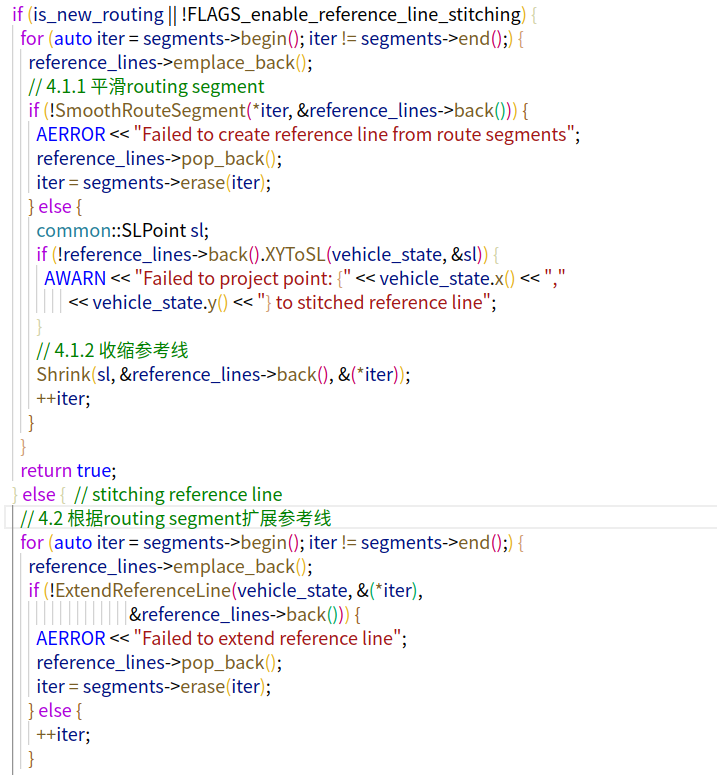

  • 若不需粘合参考线（!FLAGS_enable_reference_line_stitching），则调用SmoothRouteSegment函数来平滑各路由片段列表segments，并将平滑后的路由片段存储到参考线列表reference_lines中，同时将不能平滑的路由片段从segments中删除；
    • 如果是新的routing，对于新的Routing，则根据segments生成ReferenceLine，两者的数量是对应的。并且，ReferenceLine将直接从RouteSegment里面获取到道路的点的信息。
  • 若需粘合参考线（FLAGS_enable_reference_line_stitching），则调用ExtendReferenceLine函数来合并不同参考线片段的重合部分，并将粘合后的路由片段保存到参考线列表reference_lines中，同时将不能粘合的路由片段从列表segments中删除。
    • 大部分情况下，在车辆行驶过程中，会不停的根据车辆的位置对ReferenceLine进行长度延伸。ReferenceLine的长度是200多米的范围（往后30米左右，往前180米或者250米左右）。

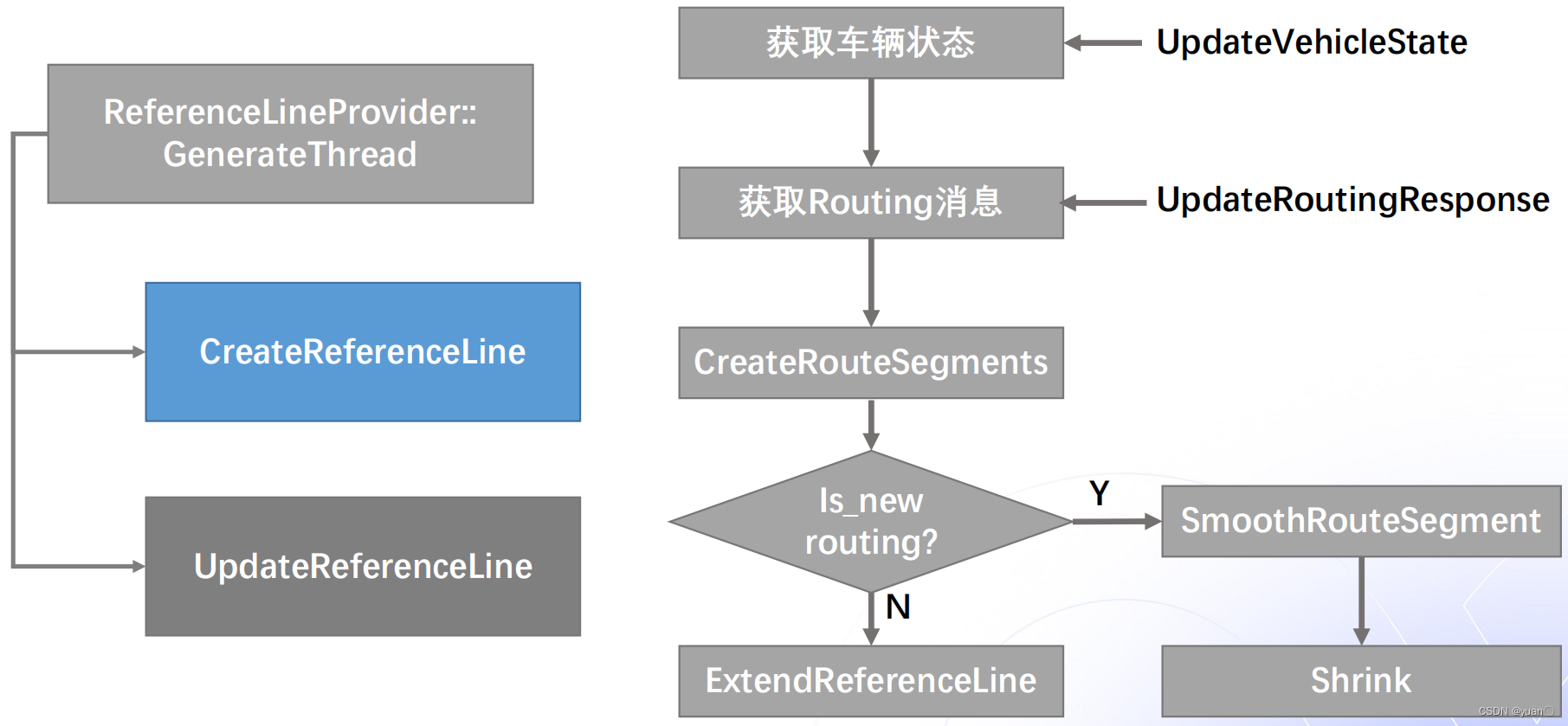

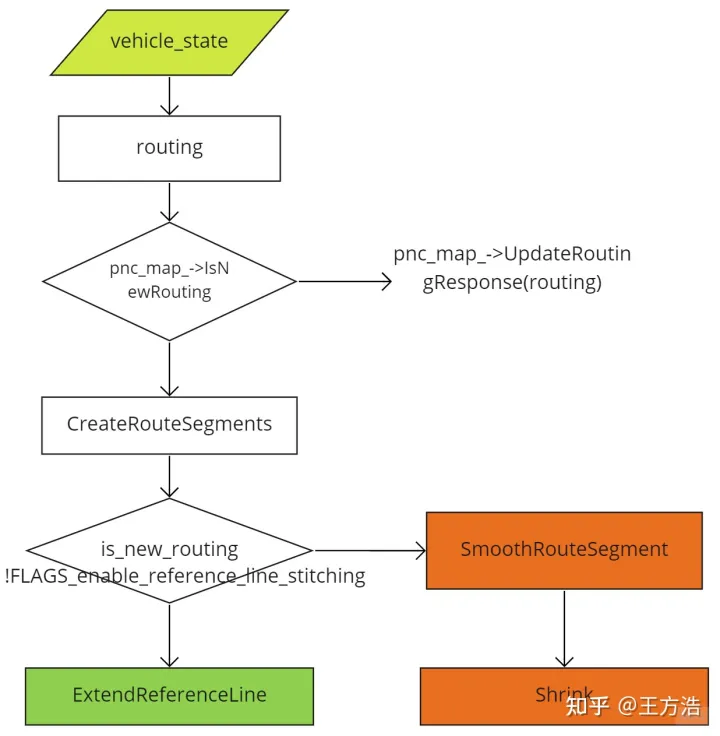

小结： 参考线生成是由CreateReferenceLine函数实现的。

• 首先由UpdateVehicleState函数获取车辆的状态
• 再由UpdateRoutingResponse函数获取Routing的结果，生成RouteSegment。
• routing是新生成的，则对其进行平滑与分割；若不是，则沿用上一个周期的参考线，并对其进行扩展与延伸。


更新一条参考线：UpdateReferenceLine

判断新参考线各线段是否与原参考线对应线段相同，若相同则忽略，否则更新。

结束线程：Stop

将线程停止标志is_stop_置为true，判断当前线程是否完成，若未完，则调用thread_->join()强制完成线程任务。

获取所有参考线：ReferenceLineProvider::GetReferenceLines

通过GetReferenceLines来获取参考线。实际上并发模式和不是并发模式执行的函数都是一样，只不过并发模式下另外的线程已经计算好了，因此可以直接赋值。

bool ReferenceLineProvider::GetReferenceLines(
    std::list<ReferenceLine> *reference_lines,
    std::list<hdmap::RouteSegments> *segments) {
  ...
  // 1. 如果有单独的线程，则直接赋值
  if (FLAGS_enable_reference_line_provider_thread) {
    std::lock_guard<std::mutex> lock(reference_lines_mutex_);
    if (!reference_lines_.empty()) {
      reference_lines->assign(reference_lines_.begin(), reference_lines_.end());
      segments->assign(route_segments_.begin(), route_segments_.end());
      return true;
    }
  } else {
    double start_time = Clock::NowInSeconds();
    // 2. 否则，创建并且更新参考线
    if (CreateReferenceLine(reference_lines, segments)) {
      UpdateReferenceLine(*reference_lines, *segments);
      double end_time = Clock::NowInSeconds();
      last_calculation_time_ = end_time - start_time;
      return true;
    }
  }

  AWARN << "Reference line is NOT ready.";
  if (reference_line_history_.empty()) {
    AERROR << "Failed to use reference line latest history";
    return false;
  }
  // 3. 如果失败，则采用上一次的规划轨迹
  reference_lines->assign(reference_line_history_.back().begin(),
                          reference_line_history_.back().end());
  segments->assign(route_segments_history_.back().begin(),
                   route_segments_history_.back().end());
  AWARN << "Use reference line from history!";
  return true;
}

从上面代码可以得出，参考线的生成主要集中在2个函数中CreateReferenceLine和UpdateReferenceLine。
