贴片二极管外形封装资料

贴片二极管外形封装资料

    本文转自：http://hi.baidu.com/ghl621/item/6b4096f10728dbc3a935a2d4

          常用稳压二极管的型号及稳压值如下表:
型 号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N47511N4761
稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V


          变容二极管 ：是根据普通二极管内部 “PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管.
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上,实现低频信号调制到高频信号上,并发射出去.在工作状态,变容二极管调制电压一般加到负极上,使变容二极管的内部结电容容量随调制电压的变化而变化.
变容二极管发生故障,主要表现为漏电或性能变差:
(1)发生漏电现象时,高频调制电路将不工作或调制性能变差.
(2)变容性能变差时,高频调制电路的工作不稳定,使调制后的高频信号发送到对方被对方接收后产生失真.
出现上述情况之一时,就应该更换同型号的变容二极管.



0603表示的是封装尺寸 与具体阻值没有关系
但封装尺寸与功率有关 通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5

贴片二极管有关的封装信息如下：

SMA / SMB / SMC / MELF / MINI-MELF / DFS / MINI-DFS /SKY / SF / HER / FR / STD / TVS / SWITCH / ZEMER / DIACES

标准封装：
SMA <---------------->2010
SMB <---------------->2114
SMC <---------------->3220
SOD123 <---------------->1206

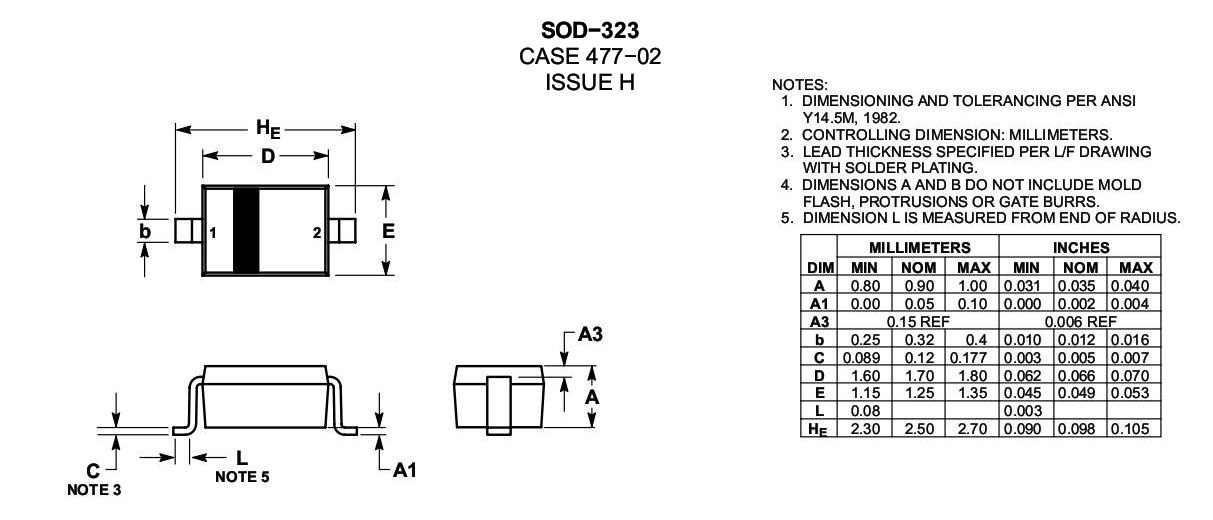

SOD323 <---------------->0805
SOD523 <---------------->0603

还有四种封装名称：
DO-214AA
DO-214AB
DO-214AC
DO-213AB<-------------->MELF
