常用芯片学习——HC245芯片

最新推荐文章于 2024-06-27 00:03:49 发布
最新推荐文章于 2024-06-27 00:03:49 发布
阅读量3.8k 收藏 15
点赞数 15
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhoutan001/article/details/135743532
版权
HC245是一种专为异步双向通信设计的八路总线收发器，通过DIR控制信号传输方向，OE引脚实现信号隔离。详细介绍了其工作原理和引脚功能.

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

HC245三态输出八路总线收发器

使用说明

这些八路总线收发器专为数据总线之间的异步双向通信而设计。控制功能实现可更大限度地减少外部时序要求。根据方向控制 (DIR) 输入上的逻辑电平，此类器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可用于禁用器件，这样可有效隔离总线。
在这里插入图片描述

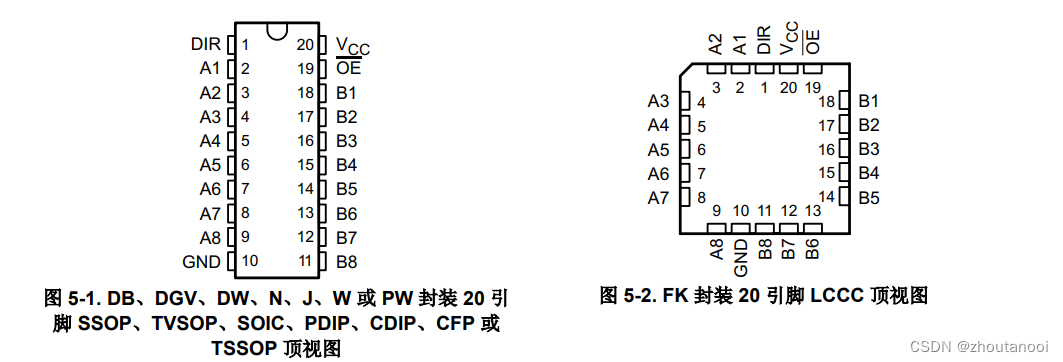

常见封装类型

在这里插入图片描述

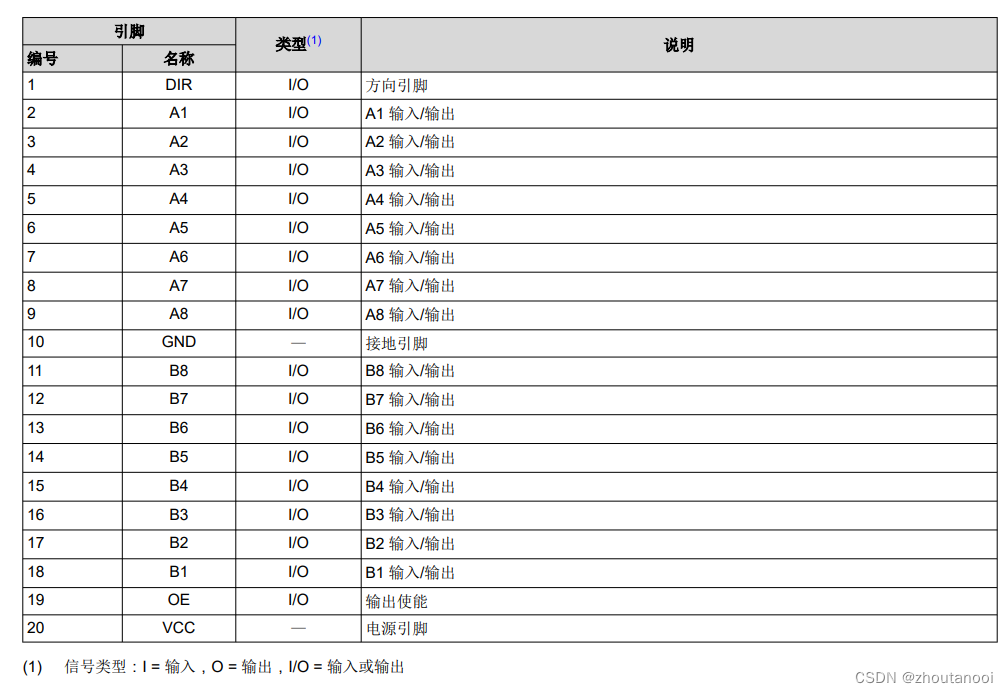

引脚说明

在这里插入图片描述

总结：HC245是一款支持双向异步输出的芯片，DIR用于控制信号由A向B输出，还是由B向A输出，
通过OE引脚低电平使能芯片，高电平时隔离俩端信号
