简记_PCB设计之安规要求

一、电气间隙

        电气间隙：指两导电部件之间的最短距离，基本取决于尖峰电压(空气被击穿)；

与工作电压、污染等级有关，两点间的尖峰电压影响所需的防放电距离；

220Vac，污染等级2，基本绝缘(初级之间、初级对PE) 选2.0mm，加强绝缘(初级对次级) 选4.0mm；一些产品要求初级对PE加强绝缘；还有些产品高压与安全特低电压间是两级绝缘；爬电距离同理。

380Vac，基本绝缘选3.2mm，加强绝缘6.4mm；

110Vac, 基本绝缘选1.0mm，加强绝缘2.0mm；

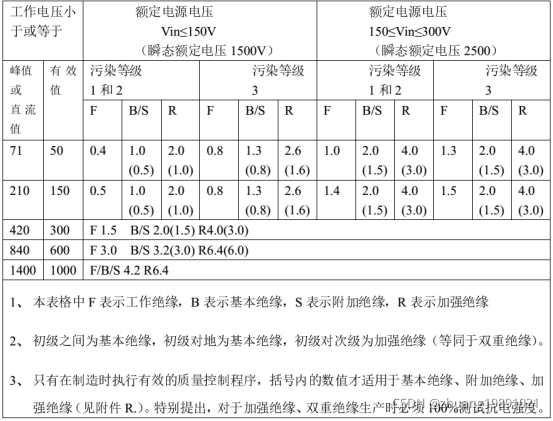

表1.EN60950、一次电路及一次与二次电路之间的绝缘最小间隙



注：其他数值可用插值法

二、爬电距离

        爬电距离：指两导电部件之间的沿绝缘表面的最短距离，适当的爬电距离可以防止漏电；

与工作电压、污染等级、CTI值有关，取决于两点间的有效值；

220Vac，污染等级2，CTI≥175，基本绝缘(初级之间、初级对PE) 选3.2mm，加强绝缘(初级对次级) 选6.4mm；

380Vac，基本绝缘选4.0mm, 加强绝缘8.0mm；

110Vac, 基本绝缘选1.5mm，加强绝缘3.0mm；

爬电距离不够时可开槽，槽的宽度必须大于1mm；

内层爬电按污染等级1计算；

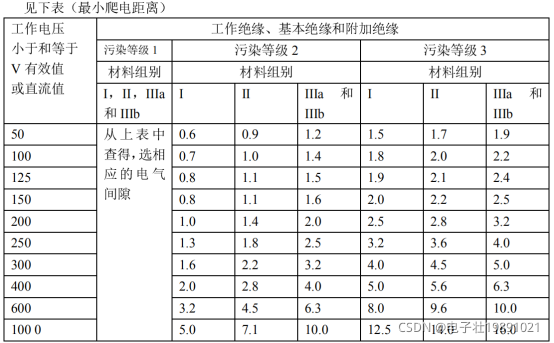

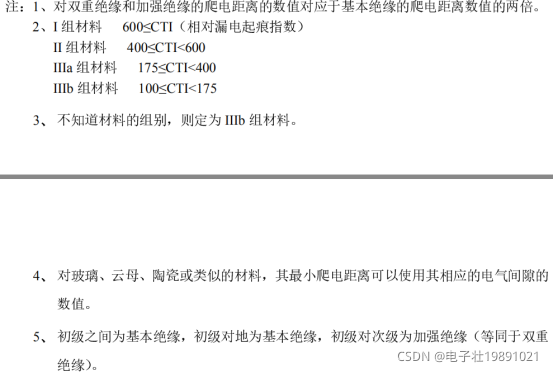

表2.EN60950、一次电路及一次与二次电路之间的最小爬电距离



注：其他数值可用插值法

三、弱电（次级）对大地

    考虑EMC，不要与大地线平行走线；

    次级离大地（PCB上接大地的点）气隙、爬电2mm以上，内层不要走线，最好3mm以上；

       考虑静电空气放电测试时，爬电按2000V/mm计算，按1.2~1.3倍裕量设计，注：这个距离是指静电测试点与PCB板上导体的距离。

四、几点经验说明

       1. 以上是比较通用的标准，具体产品可能不一样，比如变频调速产品，变频器、伺服等应该参照IEC61800标准，而如果产品要过认证，UL等，又待遵循具体认证要求，略有不同。

       2. 如果从EMC测试来考量，EMC标准高，浪涌4000V 、EFT 4000V、静电8kv/16kv、Noice 2000V等，则应该再加大对PE的气隙、爬电距离，同时要考虑接PE器件的耐压，具体产品、具体分析与调试，不能一概而论。说明：参考IEC60950

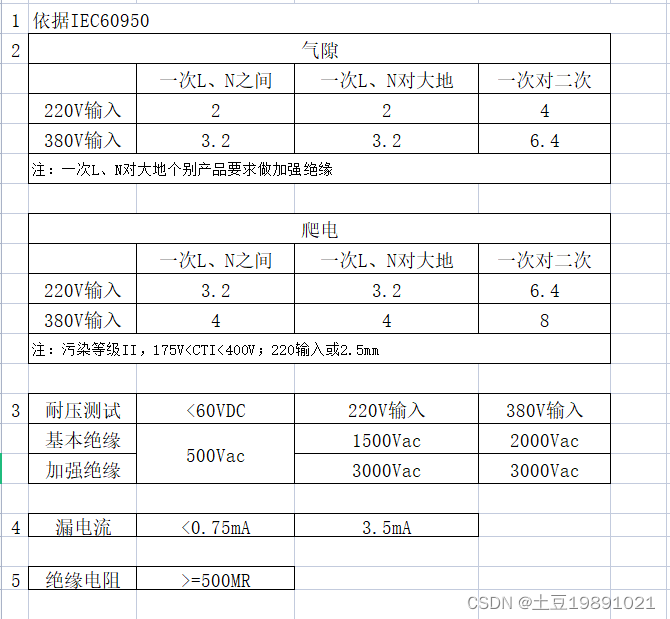

五、总结性表格
