      原理图中器件参数如何标注，不同的工程师有不同的风格。最怕没有风格，乱标注，导致做BOM表时出现各种问题、可读性也很差、关键参数不详也不利于校对及评审。

      本文根据个人经验，总结电阻、电容两个大类的器件参数标注简化规范，具有一定参考意义。

1、电阻

1.1 电阻的分类

通用贴片电阻、通用插件电阻、低阻值采样电阻（分流器、低感）、网络排阻、可调电阻（电位器）、水泥电阻、铝壳电阻、压敏电阻、保险丝电阻、精密电阻等。

1.2 Comment简化说明

贴片电阻Comment简化说明如下：

• mR、R、KR、MR简化为m、R、K、M（单位默认为R）。
• 0402、0603电阻不再标注封装（焊板丝印图，0402、0603电阻本体框小，放不下；0402、0603电阻的应用场合通常不太关注封装，即不太关注功率及额定电压）。
• 0402电阻Comment字号为：Time new Roman 8号，而0603电阻为10号（区分0402、0603电阻）。
• 0805及以上封装的贴片电阻需标注封装（应用场合需关注封装，即关注功率及额定电压）。
• 0.xxR改为xxm，其他类似，阻值不要出现0.xx这样的标注。

例：

简化前	简化后	简化前	简化后
100mR/1225	100m/1225	49.9R/0402	49.9R
0.3R/0805	300m/0805	2.49KR/0402	2.49K
7.5KR/1206	7.5K/1206	390R/0603	390R
1MR/2010	1M/2010	3.6KR/0603	3.6K

插件电阻Comment简化说明如下：

•  通用插件电阻包含：碳膜、金属膜、金属氧化膜、绕线及其小型化封装以及水泥电阻。
•  碳膜电阻呈橙黄色，金属膜、金属氧化膜呈蓝色，绕线电阻呈灰色或绿色，线绕纹路清晰可见。
•  mR、R、KR、MR简化为m、R、K、M（单位默认为R,0.xxR改为xxm）。
•  标准封装标注：0.25W、0.5W、1W、2W……，小型化封装标注：0.25WS、0.5WS、1WS、2WS……（S是small的首字母）。
•  贴片电阻用封装表明功率，插件电阻用功率表明封装。
•  根据国产电阻器的型号命名方法，碳膜（RT）、金属膜（RJ）、金属氧化膜（RY）、绕线（RX）、水泥（RC）（括号内是简化标识，水泥电阻外壳一般采用陶瓷制成）。

例：

简化前	简化后	简化前	简化后
金膜电阻1R/0.5W	RY/1R/0.5W	小金膜电阻 0.22R/3W	RY/220m/3WS
膜电阻 0.22R/2W	RJ/220m/2W	小膜电阻 15R/1W	RJ/15R/1WS
绕线电阻 0.1R/5W	RX/100m/5W	小型化绕线电阻 0.05R/2W	RX/50m/2WS
金属膜电阻 1R/2W	RJ/1R/2W	水泥电阻 0.02R/5W	RC/20m/5W

电阻的其他特性的标注

• 上文的简化说明描述了电阻的类别、阻值、封装（功率、额定电压），下面对电阻的精度、低感做进一步说明。
• 贴片电阻默认1%精度、插件电阻默认5%精度，不需额外标注，其他精度需标注。例：100m/1225/0.1%     RY/1R/0.5W/1%。
• 采样电阻往往呈低感特性，需额外标注，例：100m/1225/低感、RX/50m/2WS/低感。
• 排阻，例：49.9R*4、100R*4。
• 电阻的其他特性可在Description里补充。
• 其他特殊电阻建议用完整型号标注，例：TVR14301KSY。

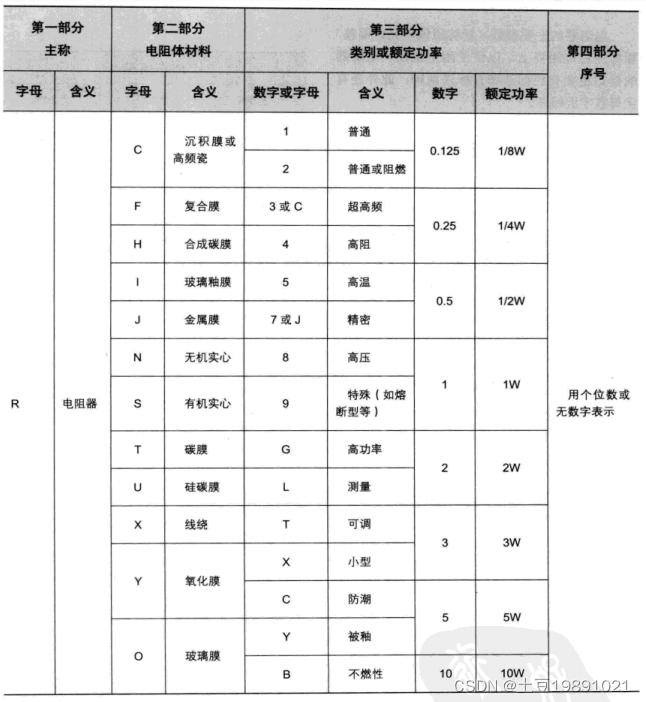

附：

2、电容

2.1 电容的分类

贴片电解电容、插件电解电容、贴片陶瓷电容、钽电容、瓷片电容、X电容、Y电容、薄膜电容等。

2.2 Comment简化说明

贴片（陶瓷）电容Comment简化说明如下：

• pF、nF、uF简化为p、n、u（单位默认为F）。
• 0402、0603电容不再标注封装（焊板丝印图，0402、0603电容本体框小，放不下）。
• 0402电容Comment字号为：Time new Roman 8号，而0603电容为10号（区分0402、0603电容）。
• 0805及以上封装的贴片电容需标注封装。
• 除0402电容额定电压为25V、0603电容额定电压为50V的不标注外，其他均需标注额定电压。

• 0.xxx改为xxx，容值不要出现0.xxx这样的标注。

例：

简化前	简化后	简化前	简化后
10pF/0603	10p	10uF/1206	10u/25V/1206
1nF/0402	1n	10uF/16V/0805	10u/16V/0805
100nF/0603/25V	100n/25V	10nF/0402	10n/16V
100nF/0603/50V	100n	0.47uF/1210	470n/100V/1210

其他电容Comment简化说明如下：

• pF、nF、uF简化为p、n、u（单位默认为F）。
• 0.xxx改为xxx，容值不要出现0.xxx这样的标注。
• 根据国产电容器的型号命名方法，铝电解（CD）、钽电容（CA）、薄膜电容（CB）、瓷片电容（CC）、X电容（Xn）、Y电容（Yn）（括号内是简化标识）
• 薄膜电容包含聚(乙)酯，聚丙烯，聚苯乙烯、聚碳酸酯等。
• 其他电容Comment简化为：类别/容值/额定电压。
• 电容的其他特性可在Description里边补充（例如：电解电容的高频低阻特性、的温度稳定性X7R等）。

例：

简化前	简化后	简化前	简化后
薄膜电容 10nF/630V	CB/10n/630V	瓷片电容 10nF/1KV	CC/10n/1kV
N-82uF/400V-UU	CD/82u/400V	X2电容 220nF/275V	X2/220n/275Vac
引线电解680uF/200V-XN	CD/680u/200V	Y2电容 4700pF/250V	Y2/4.7n/250Vac
钽电容 100uF/16V	CA/100u/16V	聚酯电容 100nF/100V	CB/100n/100V

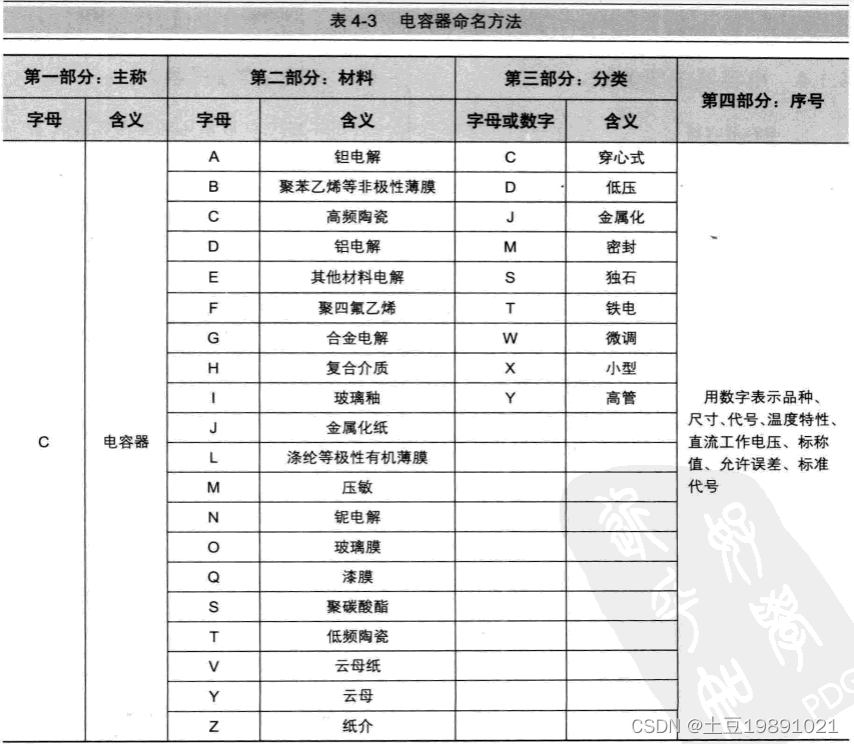

附：

3、封装名称

• 封装名称的特性：唯一性（即使库包含100万个器件也不能有重复）；确定性（从始至终不要变，变则无法更新封装信息）。
• 关于封装信息更新：只有 封装名称及其所归属库名称 未发生变化，才能顺利更新封装信息。
• 建议的命名方式：品牌/器件完整型号，具备唯一性，且新物料一引进则有这类信息（料号则要编码受控才有），定制件（散热器、线材等）可以图号命名，型号包含的信息也较为丰富。

4、其他器件Comment

其他器件可以用器件型号标注。
