AD13 整个pcb旋转任意角度

最新推荐文章于 2025-03-14 18:55:00 发布
最新推荐文章于 2025-03-14 18:55:00 发布
阅读量1.7w 收藏 21
点赞数 2
分类专栏： Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhuimeng_ruili/article/details/115149701
版权
本文详细介绍了如何通过五个步骤在PCB设计中利用旋转功能重新布局，以提高布线效率：选中全部、旋转操作、输入角度、选择参考点并完成旋转。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

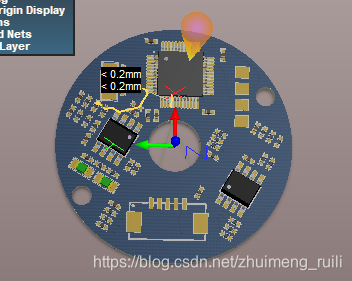

在画圆形的一些pcb时不好布线可能会用到将pcb转一个角度，方便布线



第一步：ctrl +A将整个pcb选中

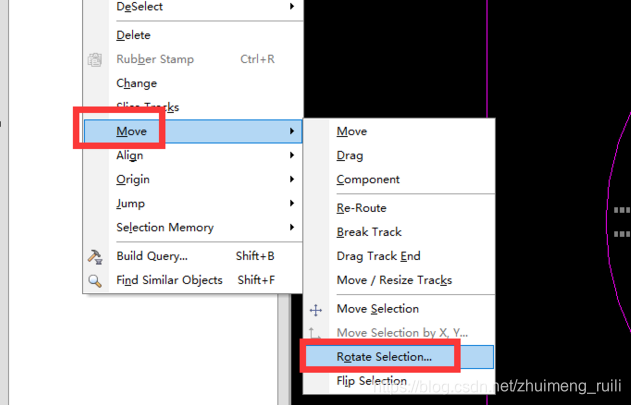

第二步：选择要旋转的整个PCB，在菜单栏上选择Edit --->Move ---> Rotate Selection

第三步：输入旋转角度

第四步：选择参考点，一般选择为原点。

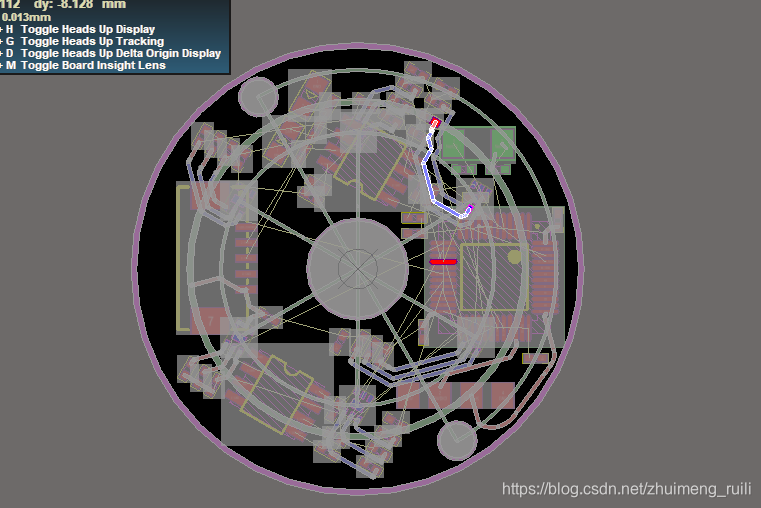

第五步：旋转完成
