合宙Air720UH链接阿里云流程



本篇文章是自己用Air720UH mqtt协议链接阿里云的一些经验，以及遇到的一些问题及解决，如果有误，欢迎各位指正。



Air720UH简介：

Air720UH/Air720UG 是合宙通信推出的LTE Cat.1 bis 模块， 采用紫光展锐的UIS8910平台， 支持 LTE 3GPP Rel.13 技术。是4G全网通模块， 可适应不同的运营商和产品，确保产品设计的最大灵活性。可以支持VOLTE；可以支持SPI LCD；支持多种开发方式，如USB上网、标准AT、 Lua脚本二次开发等，并可提供专业且及时的在线技术支持。

第一步：阿里云部分的配置：

阿里云部分的配置参考本人另一篇博客，此处略过。

https://blog.csdn.net/zhuimeng_ruili/article/details/106582876



第二步：用哈希md5算法计算出连接标志值



代码示例：

//根据阿里云3要素进行MD5运算生成签名字符串//

void Hmac_sign_Generate(void)
{

    int ld,lk,ls,i;

    char sign[50]={0};

    char Plaintext[150]="";

    //产生需要运算的明文

    strcat(Plaintext,"clientId");
    strcat(Plaintext,DeviceName);
    strcat(Plaintext,"deviceName");
    strcat(Plaintext,DeviceName);
    strcat(Plaintext,"productKey");
    strcat(Plaintext,ProductKey);

    //计算明文长度
    ld=strlen(Plaintext);

    //计算密钥长度
    lk=strlen(DeviceSecret);
    //通过运算得到签名sign
    hmac_md5(Plaintext, ld, DeviceSecret, lk, sign);
    //产生需要下载的字符串密文
    //ls = strlen(sign);
    ls = 16;
    //将sign 的数值转化成字符产串 sign_str
    for(i=0 ;i<ls; i++)
    {
        md5_sign_str[i*2] = ((sign[i]>>4)<= 9)?((sign[i]>>4) + '0'):((sign[i]>>4)+'W') ;
        md5_sign_str[i*2+1] = ((sign[i]&0X0F)<= 9)?((sign[i]&0X0F) + '0'):                 ((sign[i]&0X0F)+'W') ;
}

}

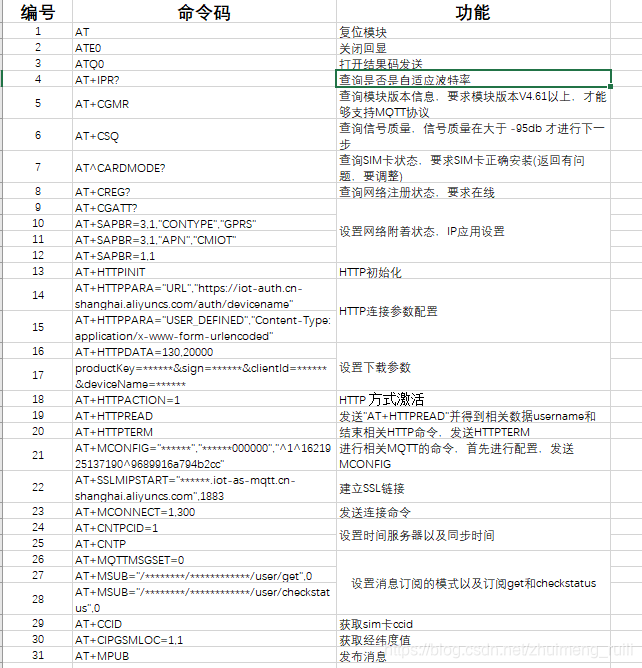

第三步：At指令发送注册阿里云

第四步：发布消息

这时可以用 AT+MPUB="/*****/****/user/update",0,0,"{***} "指令来进行数据的发送了

代码示例如下

uint16_t MQTTPublist(char *Buf, uint8_t qos, uint8_t topic_type)
{
    char content_update[80];
    char cmd[400] = "", cmdrsp1[] = "OK", cmdrsp2[] = "NULL";
    if (topic_type == 0)
    {
        memset(content_update,'\0',sizeof(content_update));//清空数组
        strcat(content_update,"/");
        strcat(content_update,ProductKey); //产品名
        strcat(content_update,"/");
        strcat(content_update,DeviceName); //设备名
        strcat(content_update,"/user/update");
    }
    printf("发送:");
    sprintf(cmd,"AT+MPUB=\"%s\",%d,0,\"%s\"\r\n",content_update,qos,Buf);
    M4G_SendAT((char *)cmd);
    if (M4G_WaitResponse((char *)cmdrsp1, (char *)cmdrsp2, 50000))
    {
        if (topic_type == 0)
        {
            g_Net_Check_Status_Count = 0;
        }
        return 1;
    }
    return 0;
}

第五步：接受消息

通过监听串口的接收端可以获得阿里云发送的数据

如果收到 "+MSUB:: " 开头的数据，则是收到了阿里发送的消息，可以在收到之后对数据进行解析

发现CLOSED上报后，检测MQTT状态，0表示离线，需要重新连接，连接失败，则需要对模块进行复位。

if(strstr((const char *)&g_tGPRS.RxBuf,"CLOSED") )
{

}
else if(strstr((const char *)&g_tGPRS.RxBuf,"+MSUB:"))
{

}

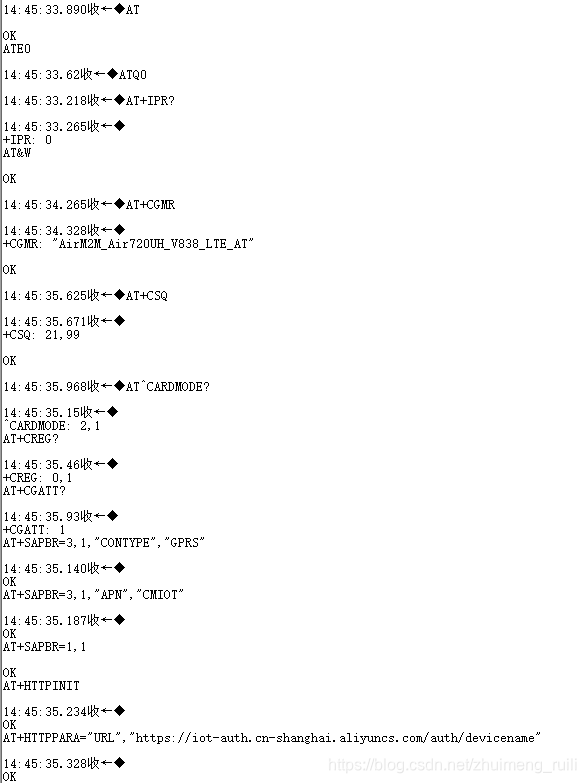

附录1：at指令实际执行情况
