MPX2053DP压力传感器简单测量

作者:卓晴博士，清华大学自动化系

更新时间：2020-08-07 Friday



■ 简介

---

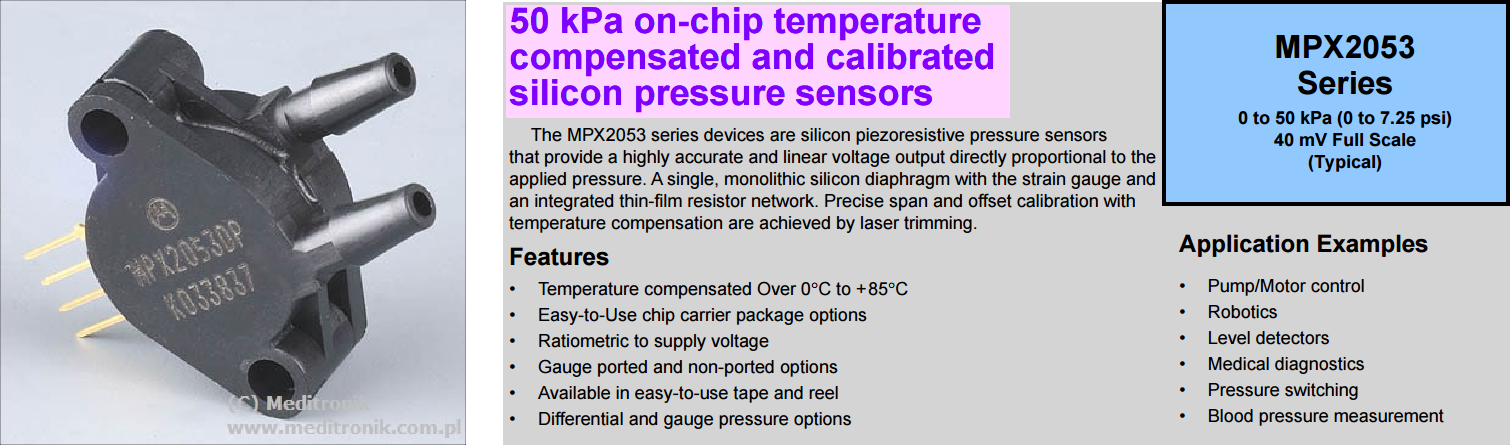

MPX2053 是来自NXP半导体公司的带有温度补偿电路的通过硅压阻效应检测压力传感器。

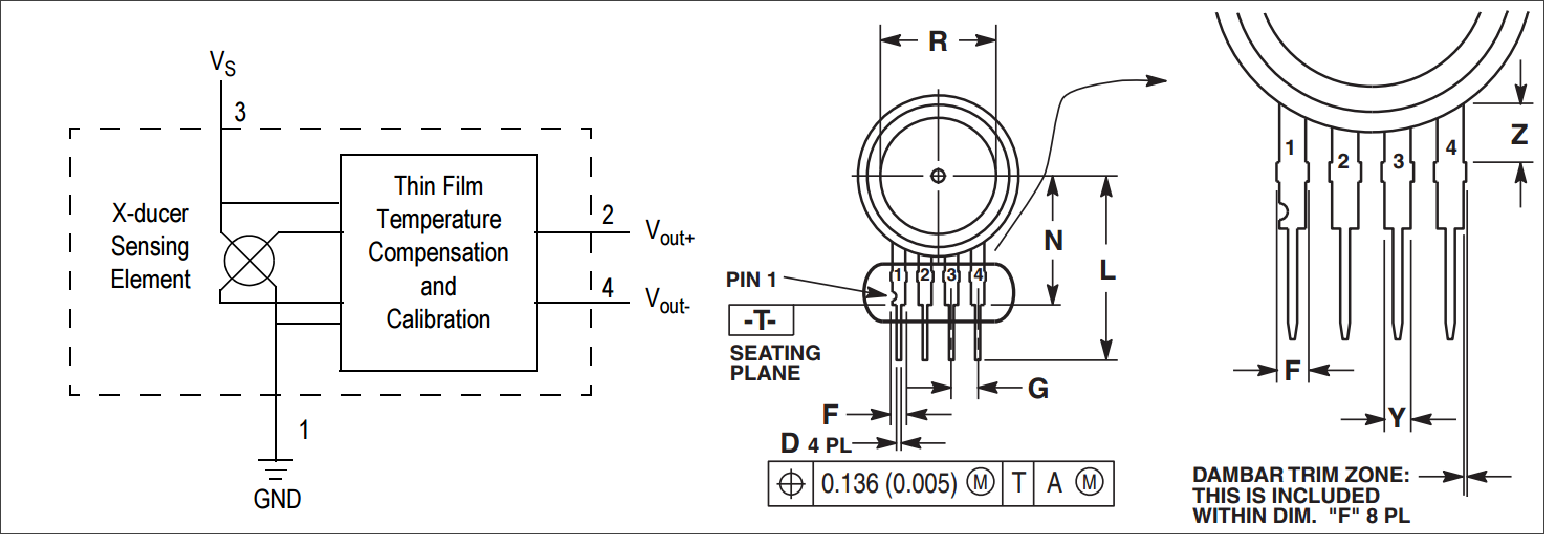

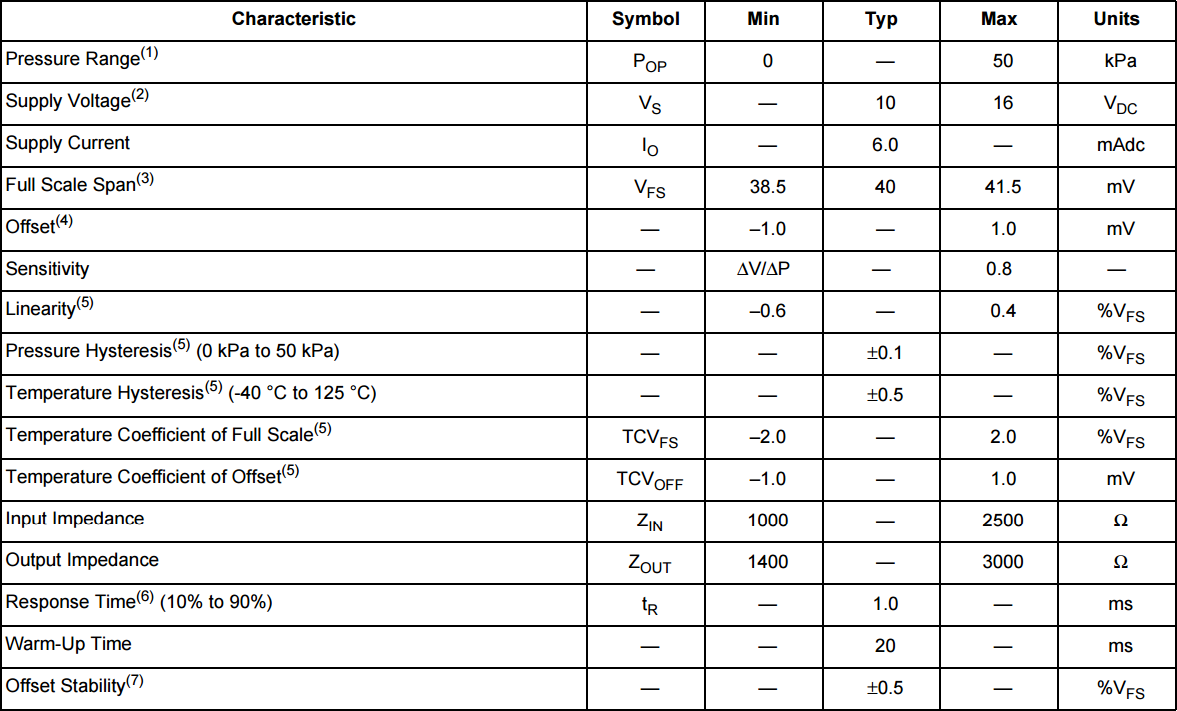

1.基本使用特性

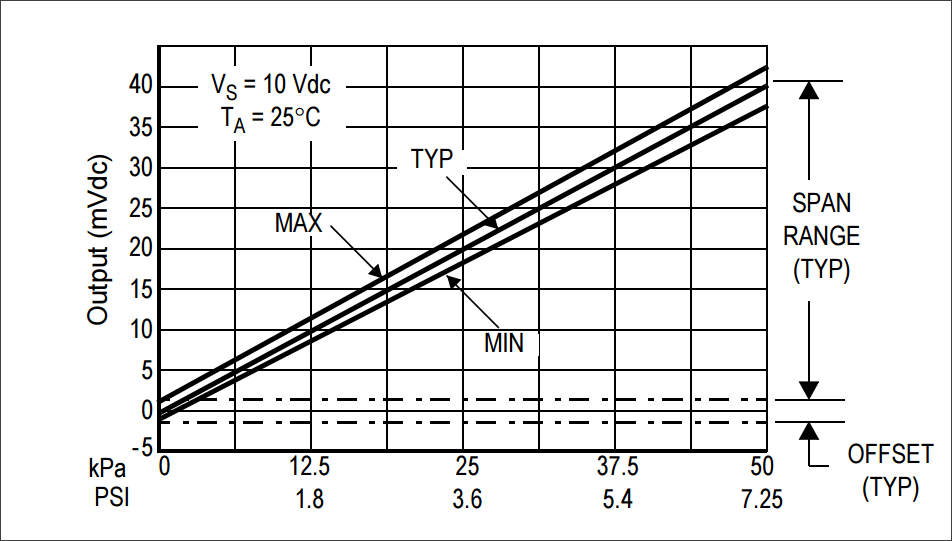

2.输出与压力差之间的关系

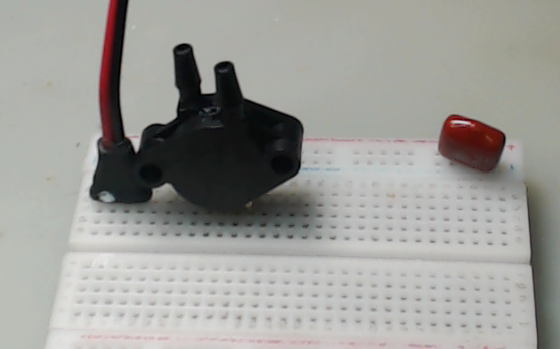

01基本测量

---

1.静态测量

在MPX2053DP的PIN1,PIN3之间增加10V的工作电压(Supply Voltage:10V)。

测量工作电流：6mA。这与数据手册中给定的6mA是一致的。

注意： 如果电压在PIN1,3之间反向，传感器依然能够工作。只是静态的时候，输出的大约有40mV的偏移量。如果施加的电压为正确的极性（PIN1：GND， PIN3:10V）输出的静态电压为：0.116mV。

MPX2053DP各个管脚的电压：

• 施加正向电压：PIN1:GND, PIN3:10V

PIN1	PIN2	PIN3	PIN4
0.017172	5.009300	9.973200	5.006200

• 施加反向电压：PIN1:10V,PIN3:GND;

PIN1	PIN2	PIN3	PIN4
9.980900	5.068200	0.005657	5.027100

在不施加工作电压是，使用万用表测量PIN2,4之间的电阻：2.174kΩ。

2.施加压力

通过软线连接传感器的接口。通过吹气和吸气改变传感器内部的压力。使用万用表测量PIN2,4之间的电压变化。

静态是，PIN2,4之间的梅地亚为42.45mV 。动态变化范围在20~60mV之间。



※ 结论

---

使用这款压力传感器，通过差分放大器，可以对被测压力进行检测。

使用 AD7705 16-bit Delta-Sigma AD 转换器 测量传感器的数据，需要根据输入信号的范围，进行电平的平移才合适。
