AD633低成本模拟乘法器



➤01 AD633

---

在 Build A Loarenz Attractor 中给出了基于四象限模拟乘法器的混动电路都在方法。其中模拟乘法器是电路的核心部分。

在 MPY634U 四象限模拟乘法器 中给出了四象限模拟乘法器的性能，很奇怪的是它的输入，输出之间呈现了很大的非线性。

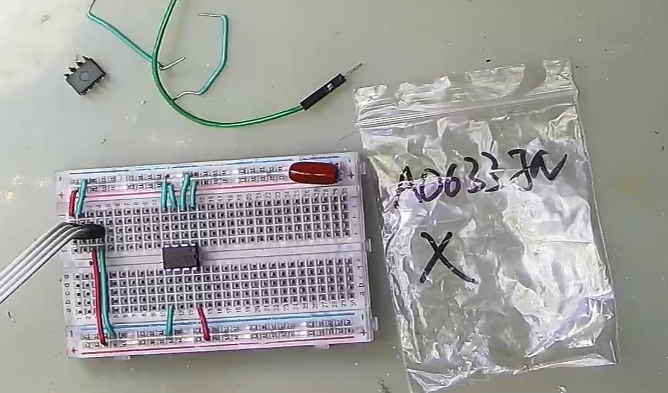

本文就低成本模拟乘法器 AD633JN (¥13.5）的基本应用特性进行初伏测试记录。购买到的AD633的型号为AD633JN。

1.器件的基本特性

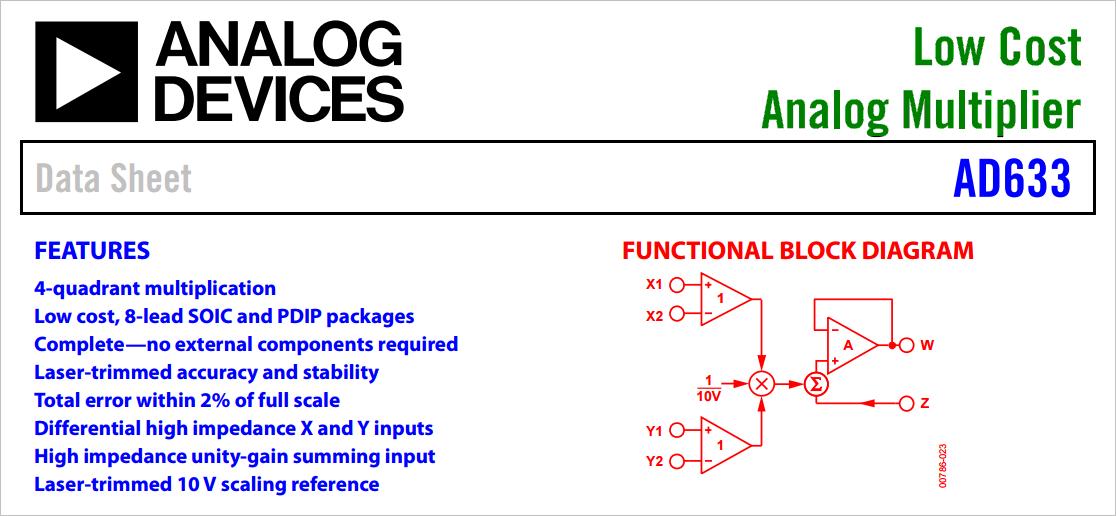

在 AD644 数据手册 给出了它的基本工作条件。

^{▲ PINs Configuration and Funcadtion Descriptions}

工作电压的极限：±18V。



➤02 测试实验

---

1.实验电路

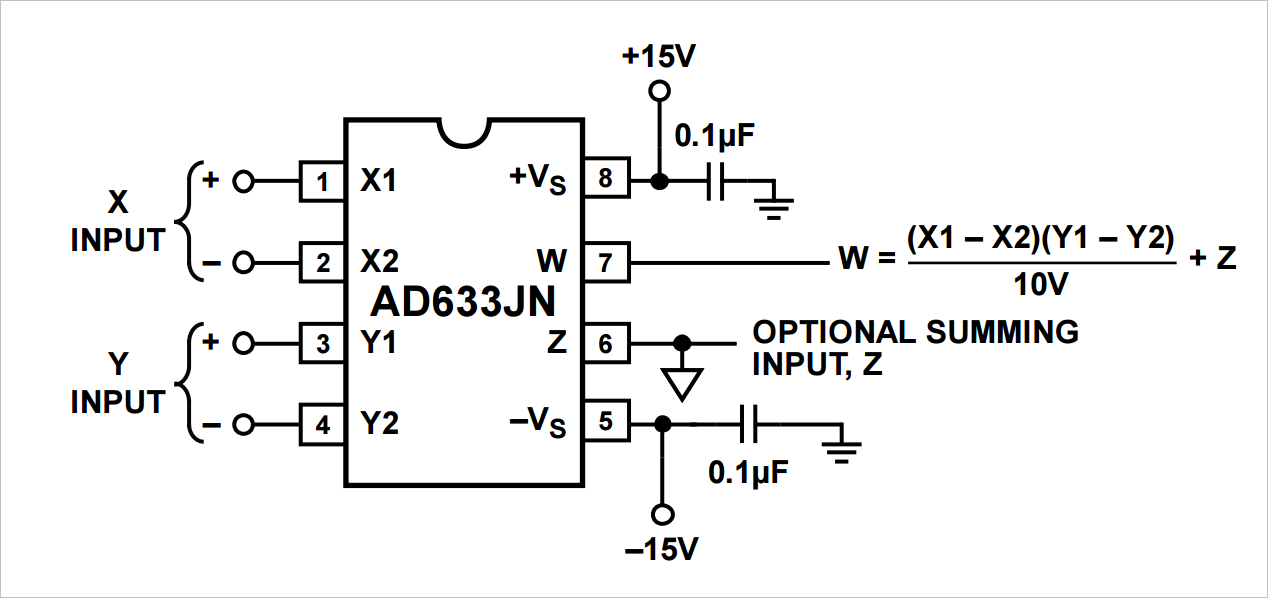

下面是在AD633 数据手册上给出的乘法参考电路。

^{▲ 实验电路参考电路图}

2.出现的问题

不知道为什么，当X2=Y2=0V，在X1,Y1引入+5V使得，+5V电源出现几百毫安的灌入电流。引起器件发烫。

由于这个故障，使得下面的性能测试无法进行。



➤※ 结论

---

实验中出现了不可解释的故障，所以这个芯片应用中还是存在着不确定性。
