▌01 论文调研

---

• Inductive Power Transferfor 100W Battery Charging

• List itemA 100W Wireless Charging System with a Human Protection Function from EM Field Exposure

• 3 A 100W and 91% GaN-Based Class-E Wireless-Power- Transfer Transmitter with Differential-Impedance- Matching Control for Charging Multiple Devices

• Wireless Battery Charging: E-bike Application

• Wireless Power Transfer Using Capacitive Coupling for High Power Applications

• Inductive Power Transferfor 100W Battery Charging

• Design, implementation and experimentalresults of a wireless charger for E-bikes

• A 100 W 6.78 MHz Inductive Power TransferSystem for Drones



▌02 网络产品

---

• 100W无线充电方案

• 支持最大传输功率：100W
• 输入电压：24VDC±5%
• 工作频率：100-150KHz
• 工作距离：2-5mm（最佳），max 10mm
• 传输效率：实测83%（接收端输出24V，4A）

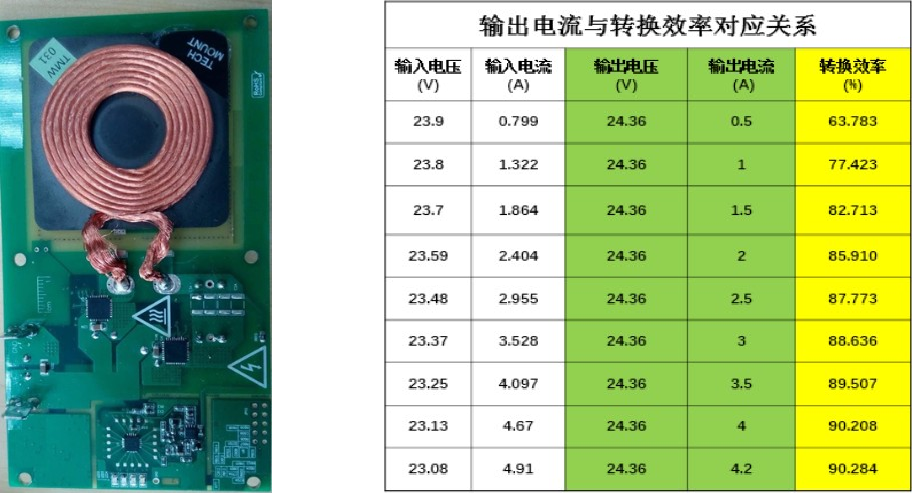

^{▲ 外观与输出效率}

• 100W无线充电系统(含充电管理)使用说明

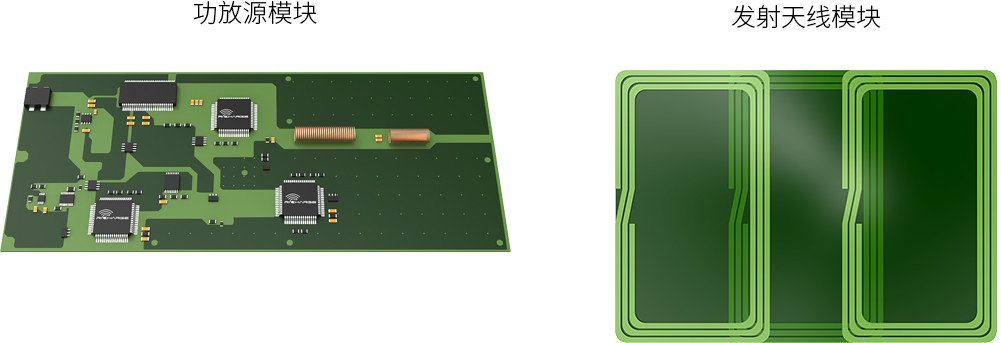

• 60-100W 斯普奥汀充电方案

• 电源输入：36V/3A
• 无线供电工作频率：6.78MHz
• 无线供电总功率：62W
• 传输效率：85%
• 充电距离：30mm ~ 50mm

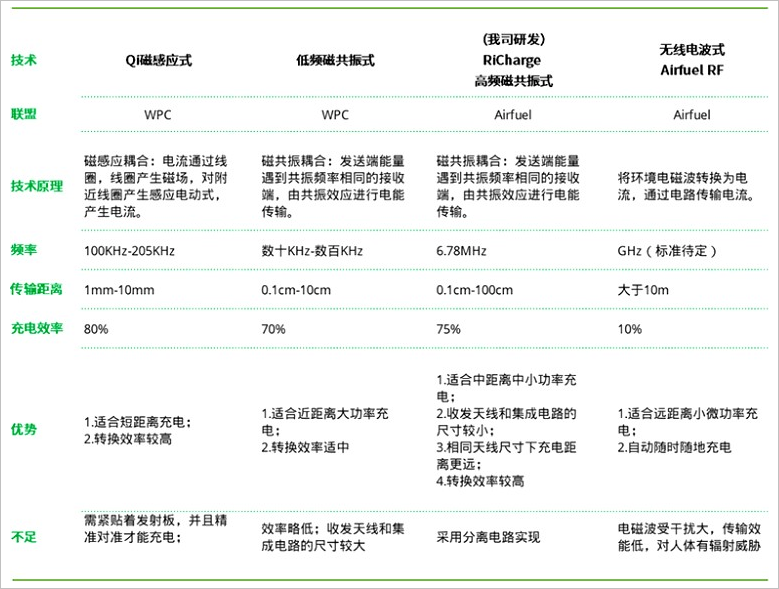

• 电磁感应
• 无线电波
• 磁共振

• List item200W Wireless Power Reference Design



▌03 相关器件

---

1. NPO（COG）电容

AVX EIA Class I C0G (NPO) Multilayer Ceramic Capacitors are one of the most stable capacitor dielectrics. These capacitors offer significant advantages, including a lifetime capacitance change of less than ±0.1%, which is one-fifth of that shown by other dielectrics. In addition, temperature capacitance change with C0G (NPO) is 0±30ppm/ºC, which is less than ±0.3% ΔC from -55°C to +125°C. Capacitance drift or hysteresis for C0G (NPO) ceramics is very minimal at less than ±0.05% when compared to up to ±2% for films. C0G (NPO) formulations show no aging characteristics.



▌04 论文阅读

---

1.论文1:

Paper1： Inductive Power Transferfor 100W Battery Charging 。

设计线圈的尺寸：直径15厘米；线径：3mm；

2.论文2

Paper2: Optimal Design of ICPT Systems Applied toElectric Vehicle Battery Charge

在该论文中，引用了下面论文中关于在完全补偿下，副边所得到的功率：
$$P_2=\frac{{\omega }_0{M}^2{Q}_s}{L_2}{I}_p^2$$

上述公式具体推导可以参见下面“论文3”。

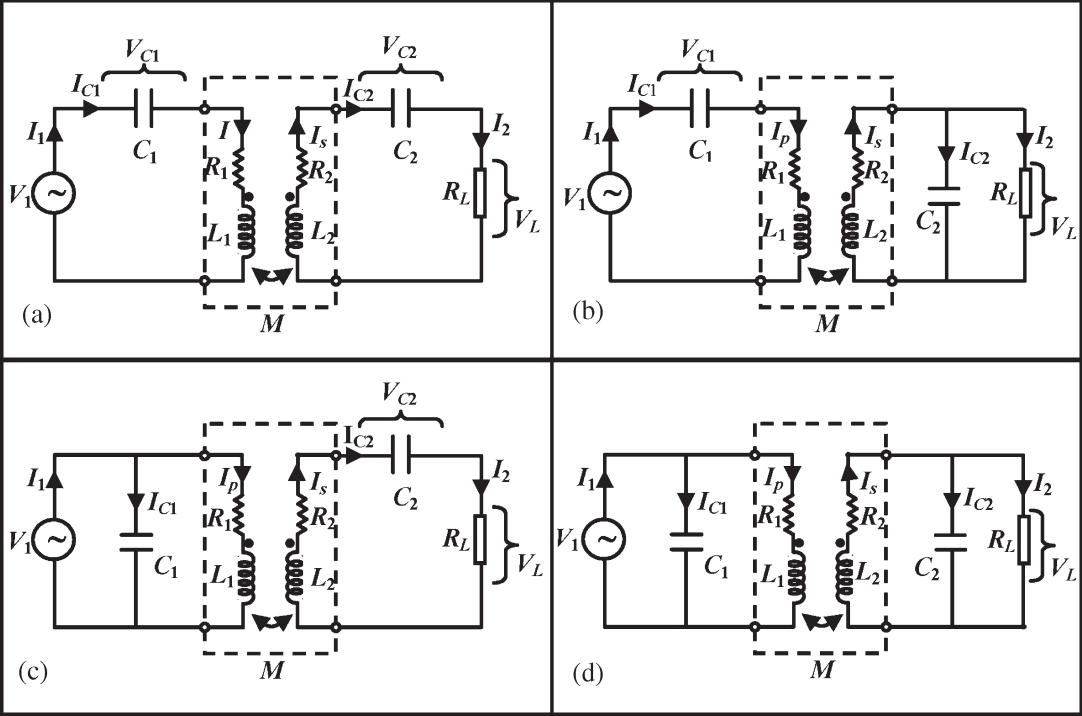

^{▲ 四种电容补充拓扑形式}

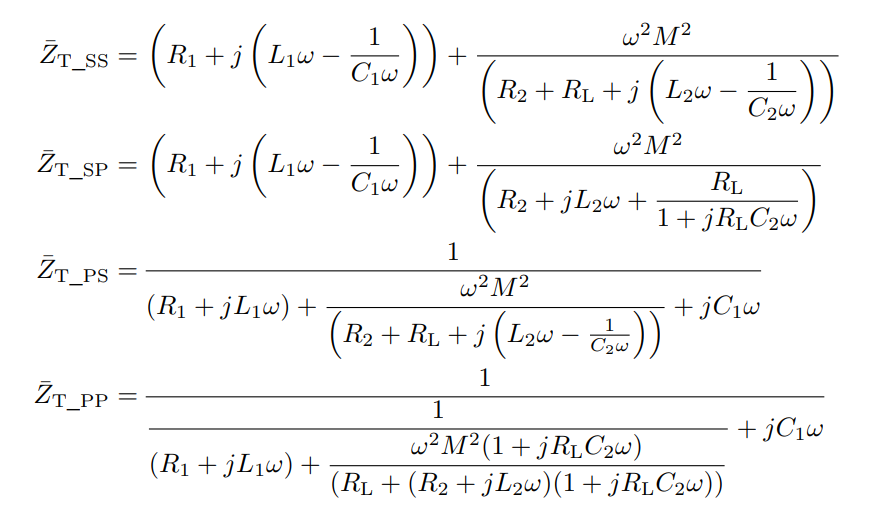

在四种电容补偿拓扑形势下，网络阻抗为：

这些公式可以借助于下面使用反射阻抗的概念来推导出来。通过公式计算出电源输出电流：$${\bar{I}}_1=\frac{{\bar{V}}_1}{{\bar{Z}}_1}$$

继而可以计算出四种拓扑结构中其它电学参量。

3.论文3

在 A,W Green et, 10kHz Inductively coupled power transfer -Concept and control 文中，给出了原边副边采用PP拓扑结构进行耦合下，负载所获得最大功率的公式。

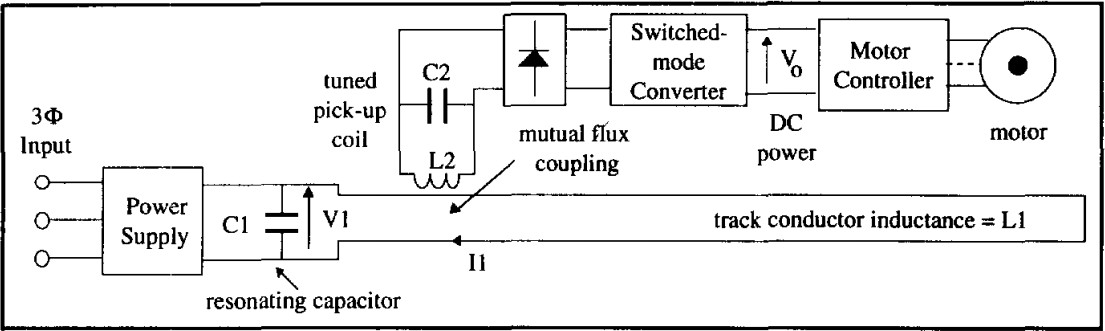

^{▲ 系统框图}

上述电路可以简化成如下的电功率传送模式。锤死原边的电流I1假设是已知的而且与副边无关。那么副边拾取电能线圈L2中的感应电动势为：$j\omega M{I}_1$。如果副边断路，表示L2能够输出的最大电流为：$$I_{sc}=\frac{j\omega M{I}_1}{j\omega L_2}=I_1\left(\frac{M}{L_2}\right)$$

此时对应着输出已经谐振，负载电压为：
$$V_2=j\omega M{I}_1{Q}_2$$

Q2是此时在R2负载下对应的输出回路因子的品质因子。因此输出的最大功率为：$$V\cdot A=j\left(\frac{I_1^2\cdot M^2\cdot Q_2\cdot \omega }{L_2}\right)$$

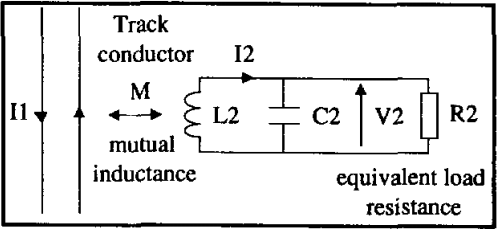

^{▲ 电功率从单线电轨拾取示意图}

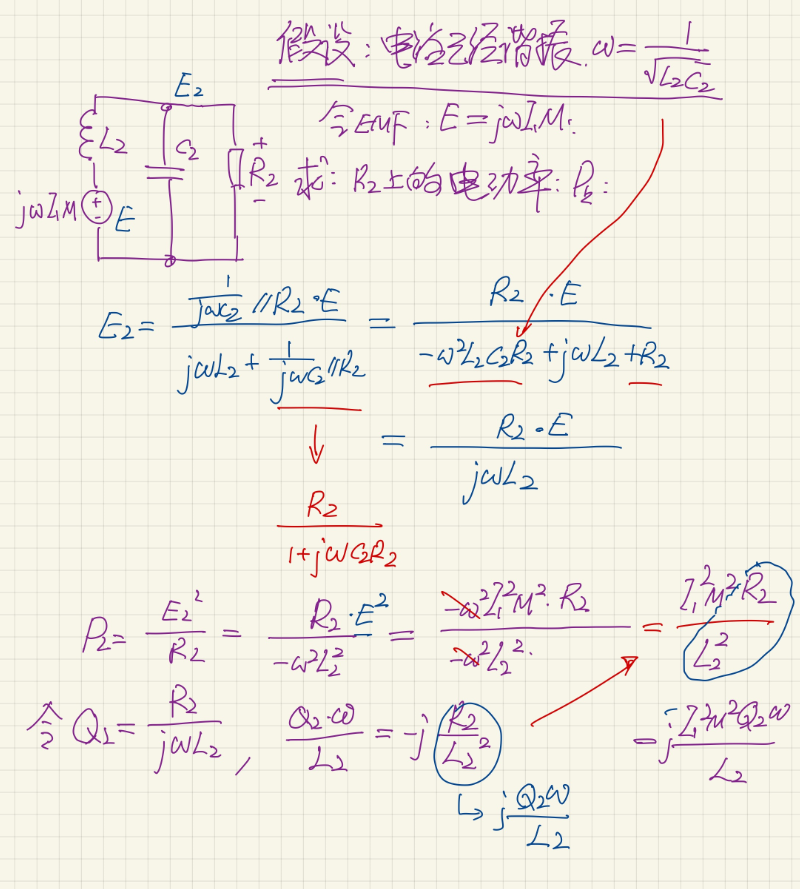

对于这个公式的推导如下：

Paper4

Power Transfer Capability and BifurcationPhenomena of Loosely Coupled InductivePower Transfer Systems

（1）将副边电抗反射到原边

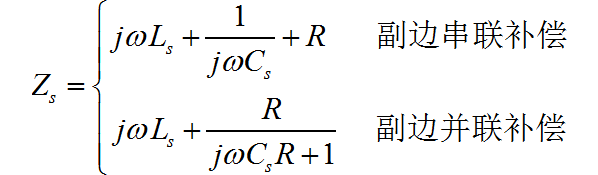

耦合副边的阻抗：

对应到原边可以使用一个反射阻抗$Z_r$来代表：

$$Z_r=\frac{{\omega }^2{M}^2}{Z_s}$$

^{▲ 互感耦合后的反射阻抗}

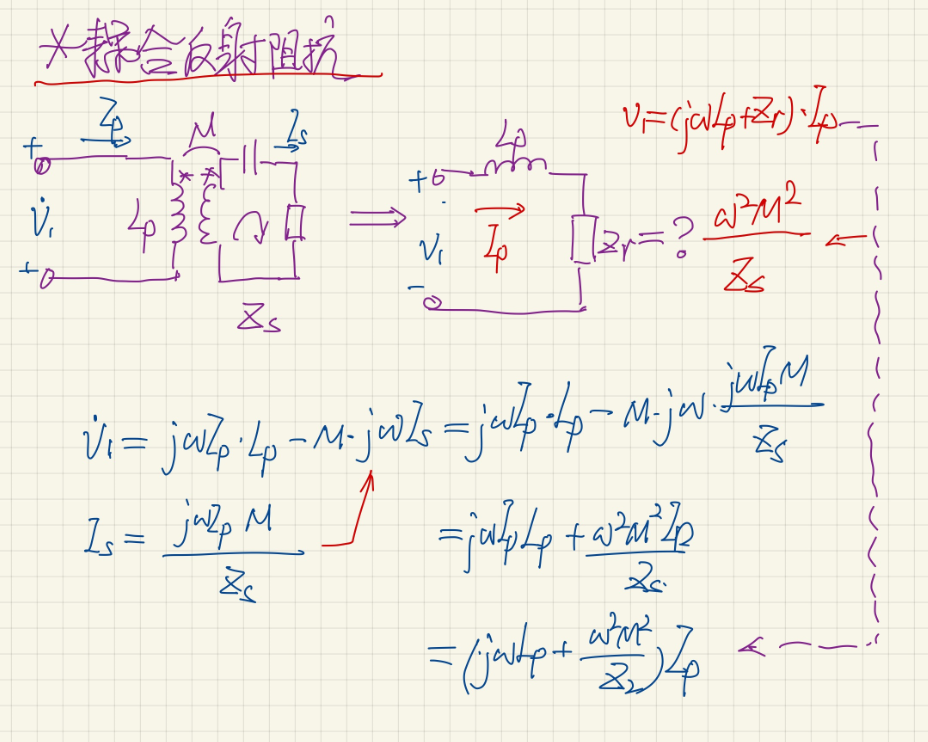

^{▲ 互感耦合后反射阻抗公式推导}

副边所获得的功率为：
$$P=\left[\mathrm{Re}\left(Z_r\right)\right]\cdot I_p^2$$

（2）谐振补偿电容计算公式

当工作频率在副边的谐振频率:$${\omega }_0=\frac{1}{\sqrt{C_s{L}_s}}$$

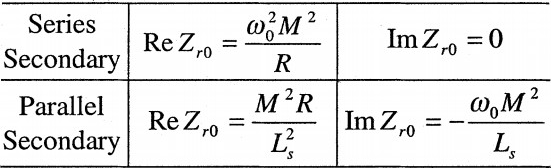

^{▲ 反射阻抗和电抗}

当原边电流$I_p$为常量时，在串联电容补偿下，负载电阻越小，输出功率越大；在并联电容补偿下，负载电阻越大，输出功率越大。

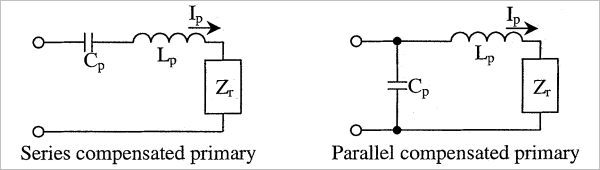

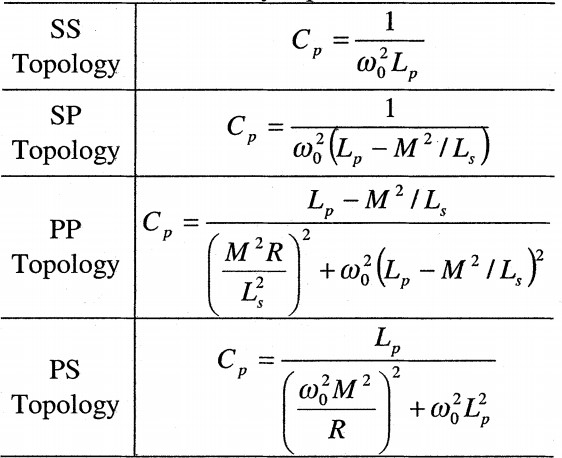

^{▲ 原边补偿电容}

使用SS， SP拓扑结构，原边的补偿电容与负载R没有关系。

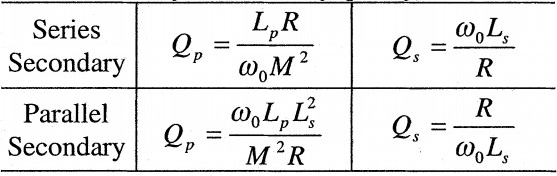

^{▲ 原边和副边品质因数}

Paper 5:

Experimental Teset on a Contactless Power Transfer System
