多股Litz线制作无线耦合线圈测试



▌01 多股纱包线

---

购买到的 200股利兹线 *（¥2.4/米）到货了。下面对于这种多股线绕制无线传送线圈进行性能测试。

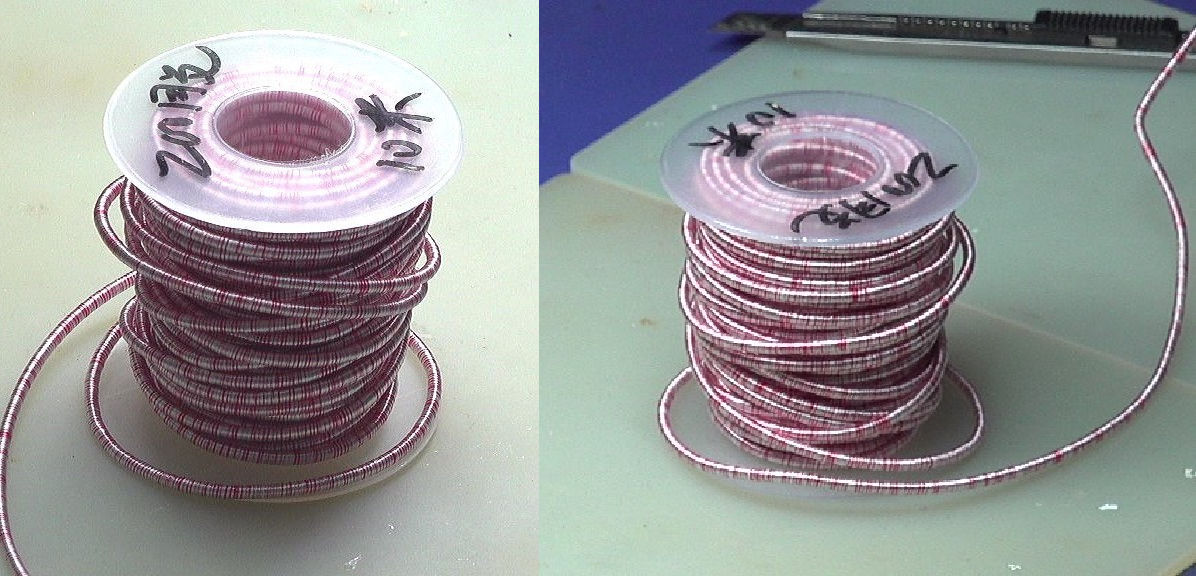

^{▲ 200股10米的Litz线}

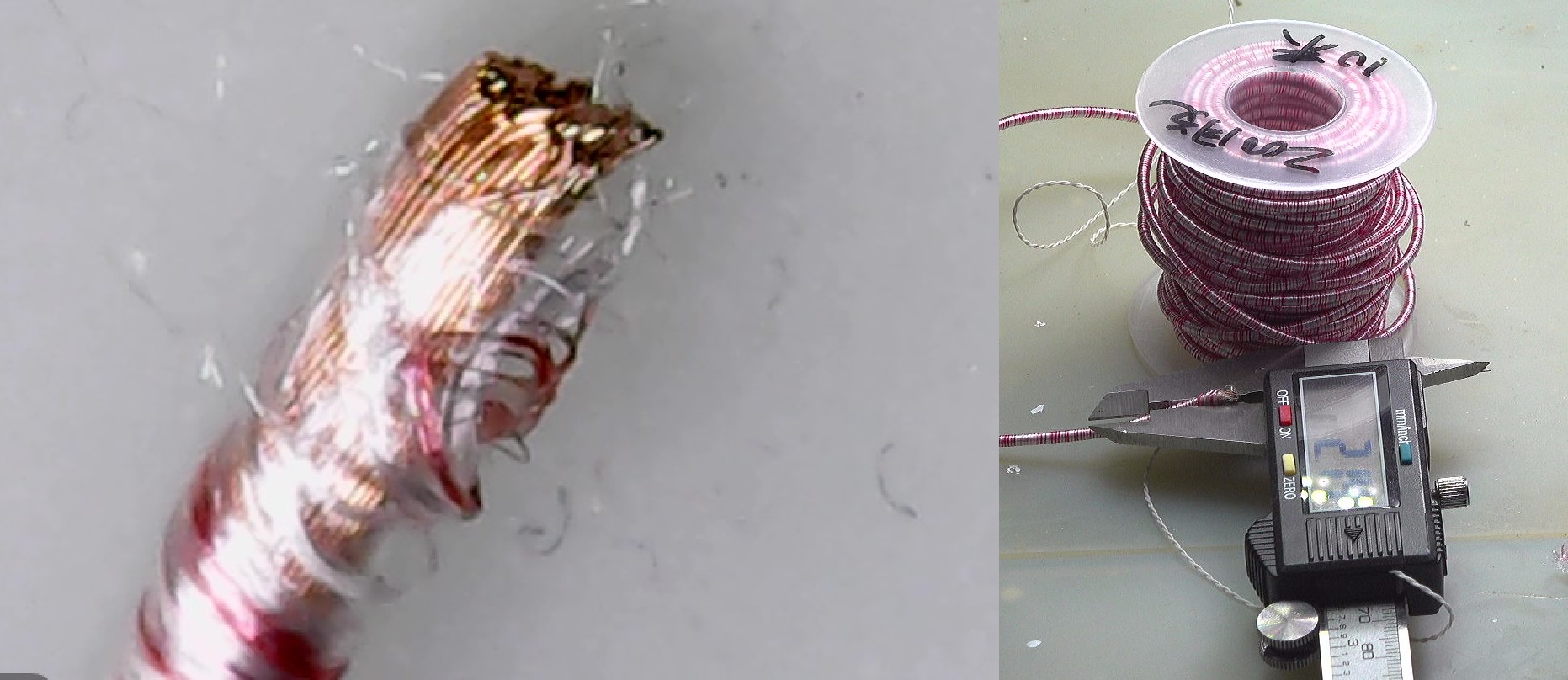

1.纱包线直径

测量纱包线直径大约为：2mm。

^{▲ 线径2mm}

对于多股线端口上锡：

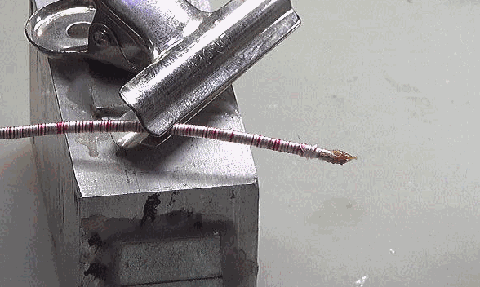

^{▲ 对纱包线进行上锡}

2.电特性

（1）LCR测量

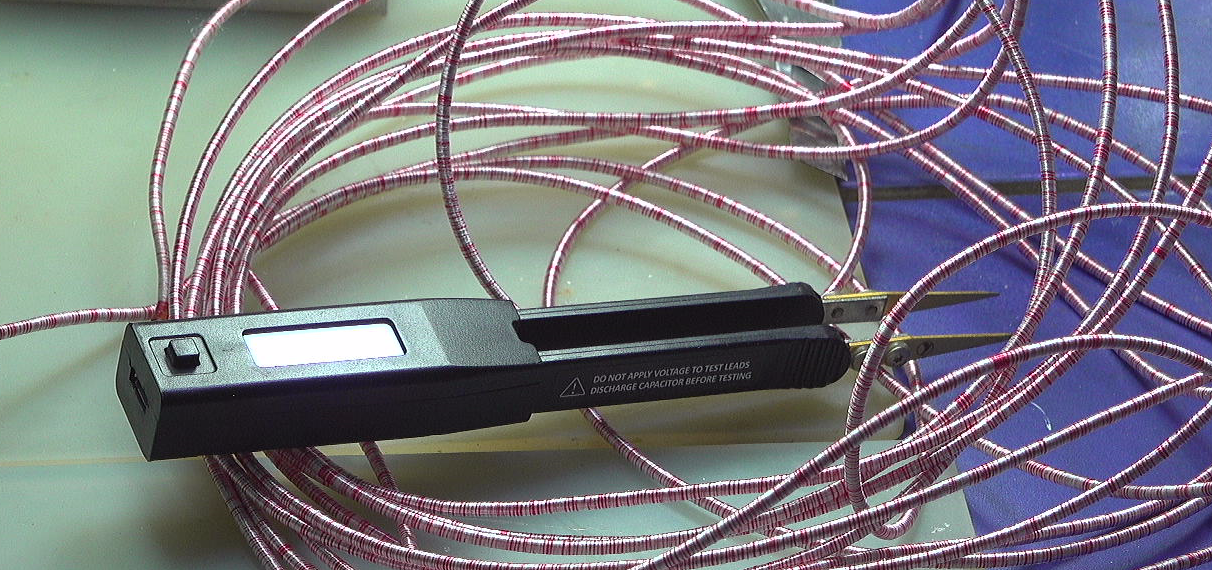

使用SmartTweezer测量10米长的Litz线的电气参数：

• L=21.7uH，R=0.555Ω

^{▲ 10米长的Litz线}

利用 如何测量小于1Ω的电阻 中的方法测量10米Litz线的静态电阻。

• 串联电阻： R1 = 22.2Ω
• R1电压：U1=0.94584V；
• LItz线电压：U2=0.0074V

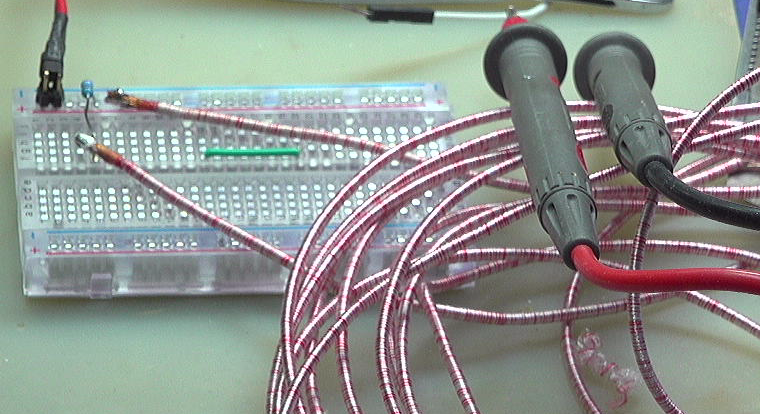

^{▲ 使用小电阻测量方法}

可以计算出Litz线的电阻：$$R_0=\frac{R_1\cdot U_2}{U_1}=\frac{22.2\times 0.0074}{0.94584}=0.1732\Omega$$



▌02 制作无线电耦合线圈

---

仿照 Experimental Test on a Contactless Power Transfer System 中的线圈制作无线电耦合螺旋线圈。

1.基本参数

线圈的基本参数：

• 线圈外直径：15厘米；
• 线圈匝数：9匝；

根据 Roll length calculator 中对于螺旋线长度的计算公式：$$L=\pi \left(DN-N\left(N-1\right)d\right)$$

其中：

L : 总长度
N：圈数
D：最外面直径
d:线的直径

$$L=\pi \left(15\times 9-9\times 8\times 0.2\right)=378.9cm$$

2.制作线圈

为了便于绕制线圈，使用长方向塑料盒作为骨架来绕制线圈：

盒子的尺寸：

长：16厘米
宽：11.5厘米

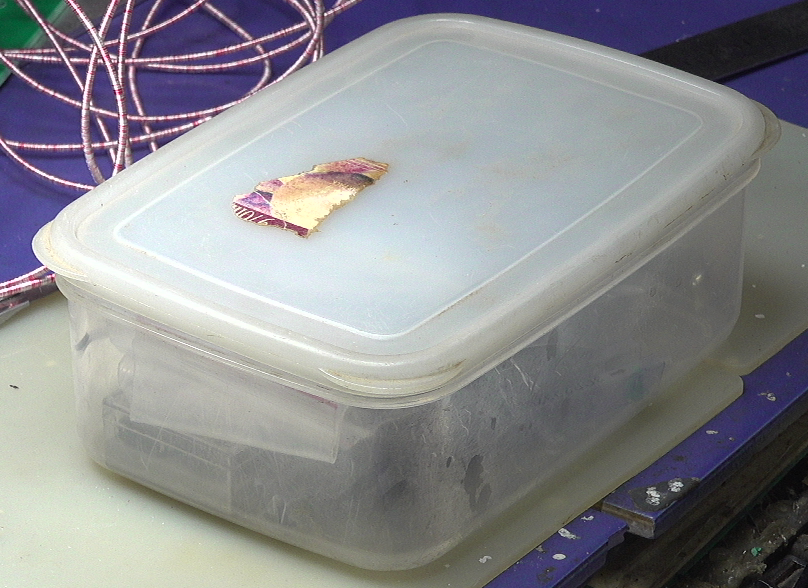

^{▲ 外轮廓盒子}

为了制作两个相同的线圈，一个是发射线圈，一个是接收线圈。将原来购买到的10米多股线先平均捷成两截，然后嘞在上面的塑料盒骨架上绕制9匝，在使用塑料扎带进行捆扎。

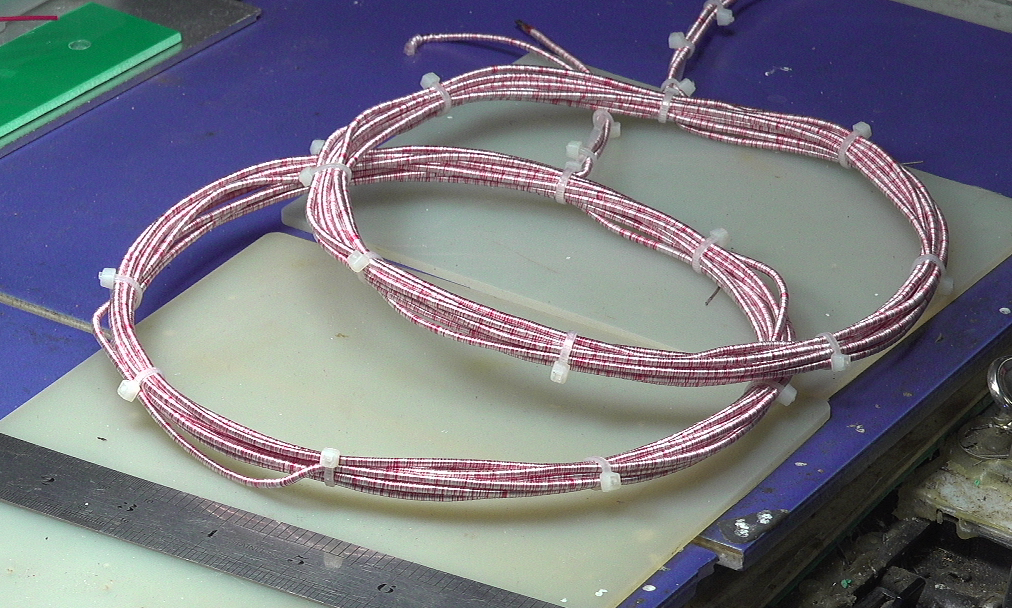

^{▲ 制作后的两个线圈}

（1）绕制参数

几何尺寸：

D=17cm
N=9

电气参数：

L1 =29.18uH； R1=0.161Ω
L1=29.01uH； R1=0.166Ω

由于两个线圈是由10米Litz线对半平分，根据前面使用低阻抗测量方法所得到的正线（10米）电阻为0.1732Ω，因此，可以假定两个线圈的实际静态电阻为： 0.0866欧姆。

（2）线圈互感系数

根据 有互感的电感的串并联 中的方法，测量两个线圈重叠在一起的时候的互感系数。

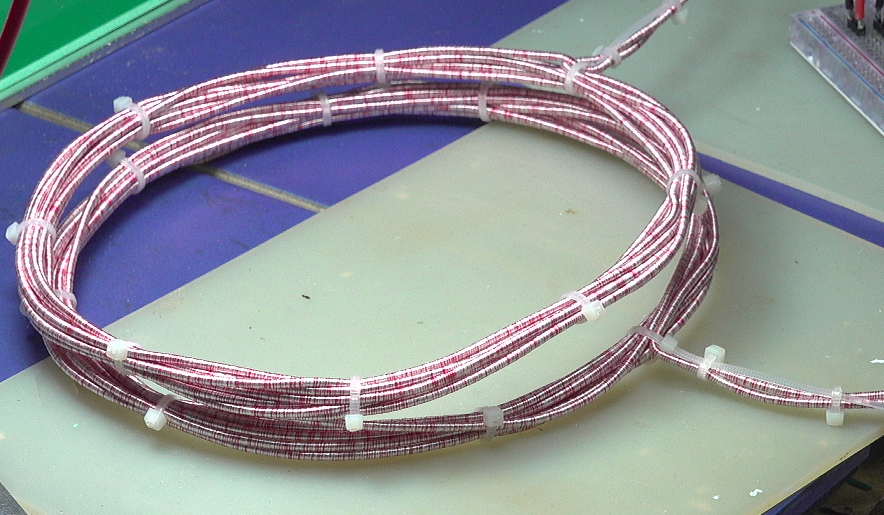

^{▲ 两个线圈紧耦合}

两个线圈串联：

• 反相串联单干：L1 = 24.64uH
• 同相串联电感：L2 = 92.33uH

两个线圈之间的互感：

$$M=\frac{L_2-L_1}{4}=\frac{92.33-24.64}{4}=16.92\mu H$$

两个线圈之间的互感系数：

$$k=\frac{M}{\sqrt{L_1\cdot L_2}}=\frac{16.92}{\sqrt{29.18\times 29.01}}=0.5815$$

两个线圈之间的参数为：

参数	数值
L1=L2	29uH
k	0.5815
M	16.92uH
Rdc	0.0866欧姆



▌结论

---

利用购买的200股（直径2mm）多股纱包线只在了两个相同的耦合线圈，为后面进行无线感应实验做好准备。

如果设置谐振频率f0=100kHz，那么谐振电容C0为：

■ 相关文献链接:

• 200股利兹线
• 如何测量小于1Ω的电阻
• Experimental Test on a Contactless Power Transfer System
• Roll length calculator
• 有互感的电感的串并联



※ 附件

---

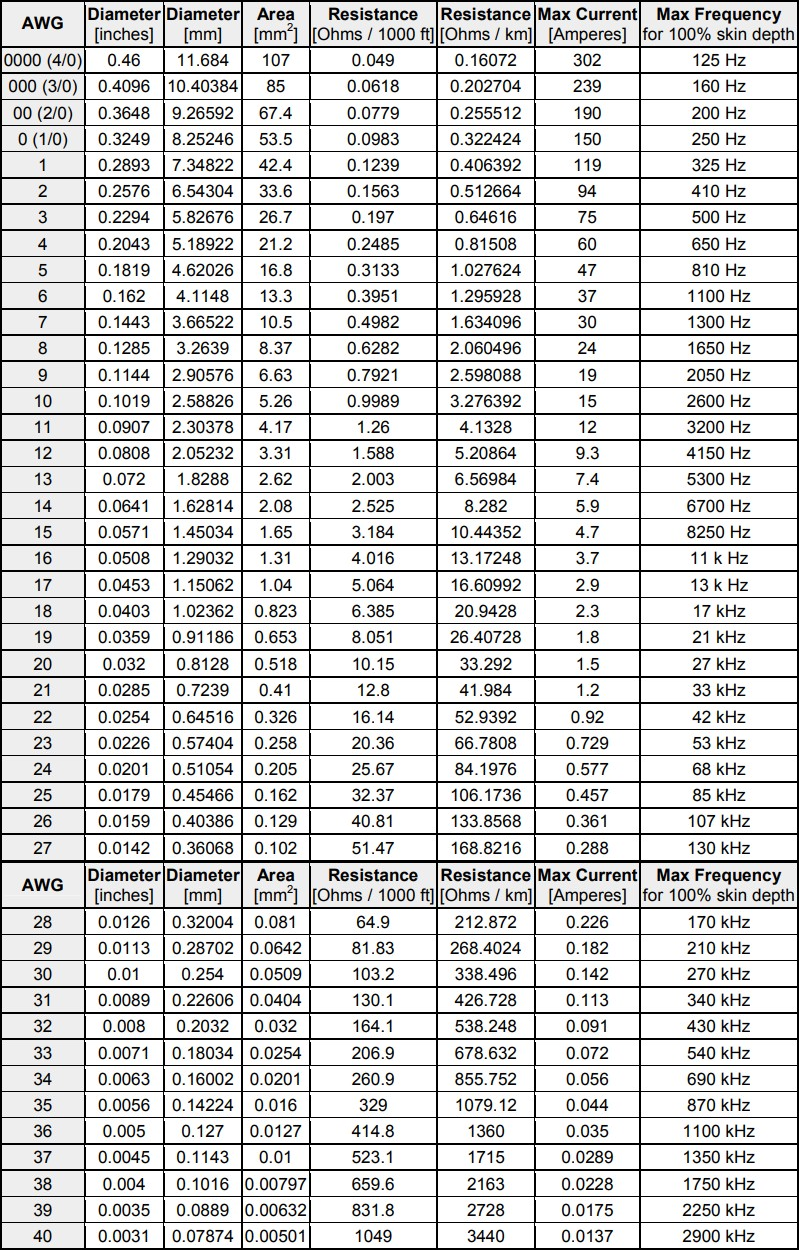

1.美国导线规格（AWG）表

American Wire Gauge Conductor Size Table
