▌01 矢量网络分析

---

矢量网络分析被广泛应用于高频电路设计、器件测试、通信线路调试等方面。不如， 特斯拉线圈的阻抗分析 、 扬声器阻抗分析。虽然，也可以使用阻抗分析专用模块，比如 AD5933阻抗转换器、网络分析仪初步实验 ，但在高频部分，还是需要专用的矢量网络分析模块。

1.DG8SAQ矢量网络分析

手边拥有一台DG8SAQ矢量网络分析模块，可以完成从1kHz-1.3Gz范围内的电路阻抗分析以及放大特性分析。比起 DIY的nanoVNA 的分析频率范围要大。

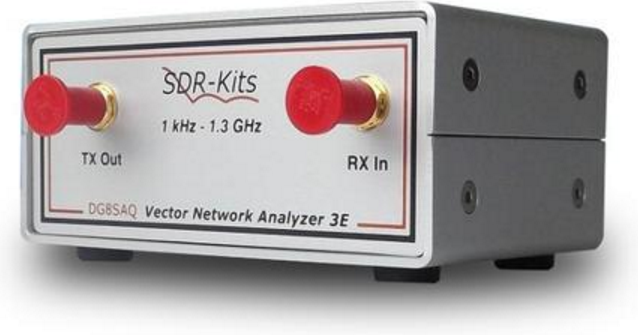

^{▲ SDK-Kit DG8SAQ 矢量网络分析}

下面是它对应的分析PC端的软件。

^{▲ DG8SAQ Vector Network Analyser}

2.对PC声卡影响

DG8SAQ矢量分析模块安装之后，其中就产生了PC所对应的声卡。有的时候，PC的声卡缺省的时候，就会自动切换到DG8SAQ这部分。造成PC的声音无法产生。

可以在计算机控制面板对声音缺省扬声器进行切换。

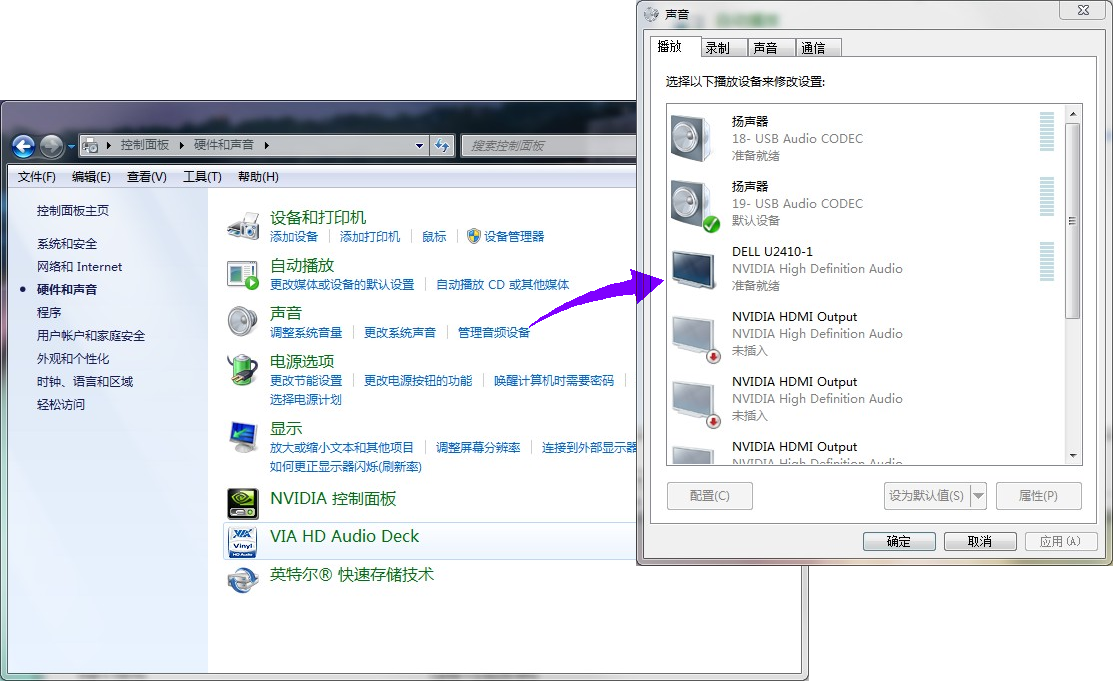

^{▲ 在计算机控制面板对声音缺省扬声器进行切换}



▌02 使用前的设置

---

1.硬件校正

使用“Option”中的Setup对DG8SAQ进行设置。在第一次设置之间，软件提示需要进行“Presetup”。

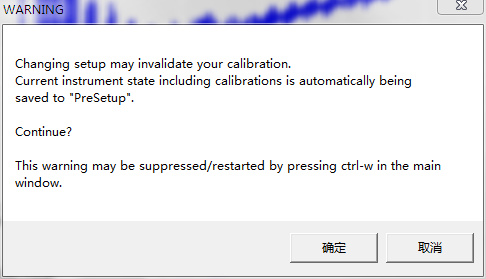

^{▲ Presetup 挺像对话框}

在Presetup过程中，主要进行声卡音量的设置。

（1）声卡音量设置

点击“Test Audio”之后，便自动进入声卡设置部分。

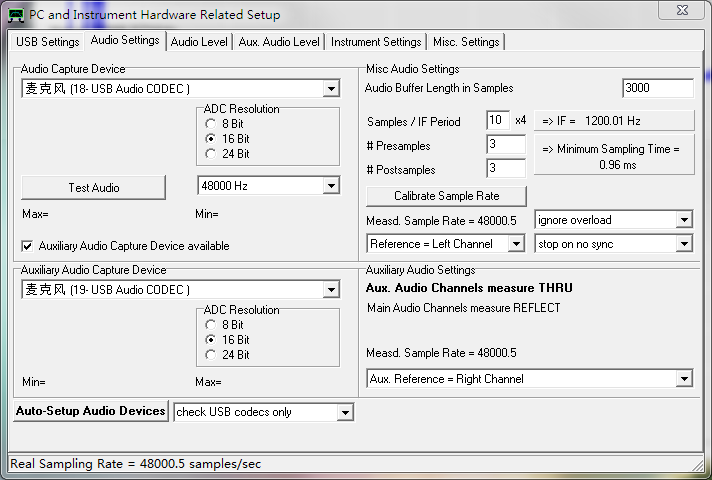

^{▲ 声卡设置界面}

下图显示了在最初开始的时候，对应声卡麦克风放大倍数太大，引起输出正弦波失真。

这一点可以通过声音设置中的麦克风属性中的“级别”来进行调整。

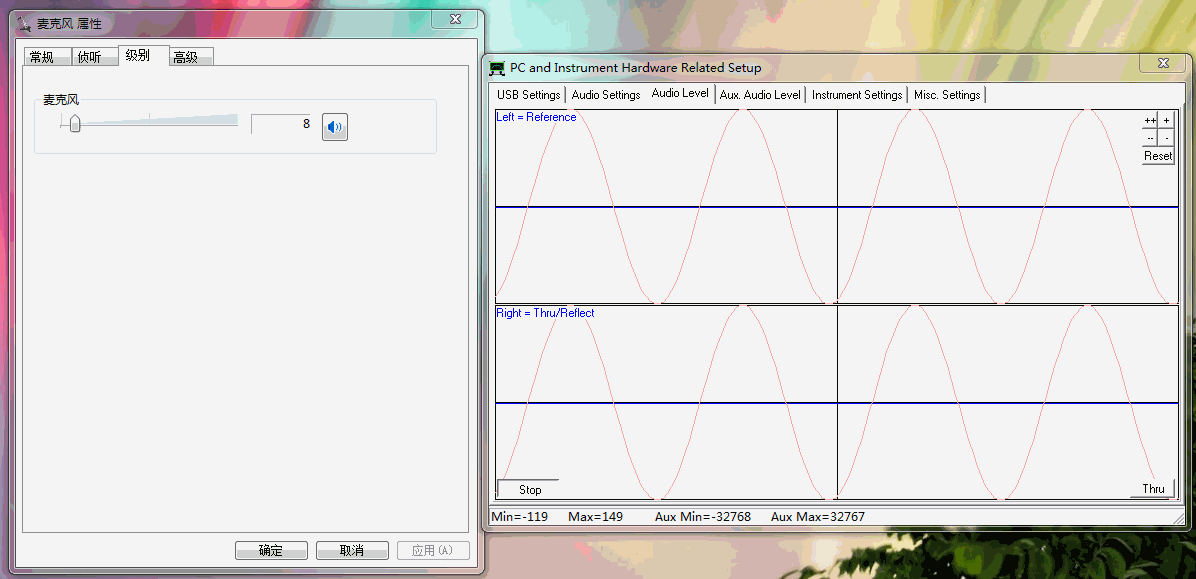

^{▲ 声卡放大量级对输入输出波形影响}

下图显示了使用麦克风性质中的级别属性来调整麦克风的音量的过程。

^{▲ 使用麦克风性质中的级别属性来调整麦克风的音量}

（2）声卡采集方式设置

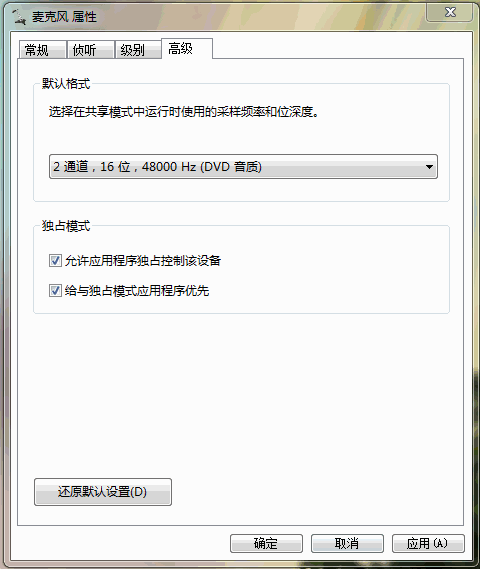

将“两个VNA对应的声卡”的采集数据格式方式都设置成双通道，48000Hz的形式。在麦克风属性的“高级”对话框页面中设置。

^{▲ 将声卡设置成双声道，48000kps}

设置完之后，后面软件进行自动采样率校正过程。在进行校正之前，确保DG8SAQ两个端口没有连接任何外部电路。

^{▲ 设置成中}

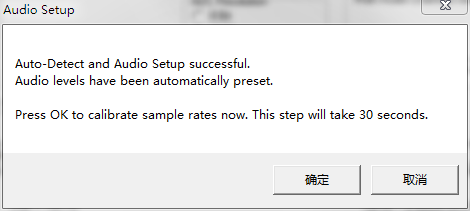

采样率自动校正过程，需要大约30秒的时间。矫正完毕之后则会显示校正完成信息。

^{▲ 采样率自动校正过程，需要大约30秒的时间}

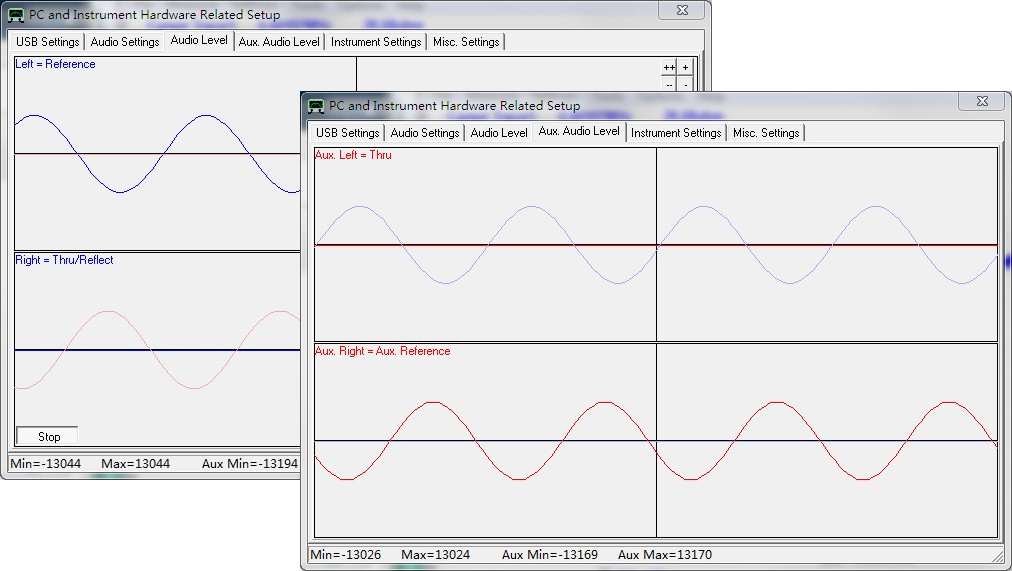

^{▲ 音频采集音量页面查看采集的正弦信号波形}

2.端口标准阻抗校正

在每一次修改测量基本参数（频率范围、采集数据数量）等，都需要使用标准件（短路、50Ω，开路）对测量端口进行校正。

使用菜单 “Measure”中的“Calibrate”，进行标准件对测量端口进行校正。

直接使用快捷键：C打开校正界面。

分别进行三种模式的校正：短路、开路、50欧姆。

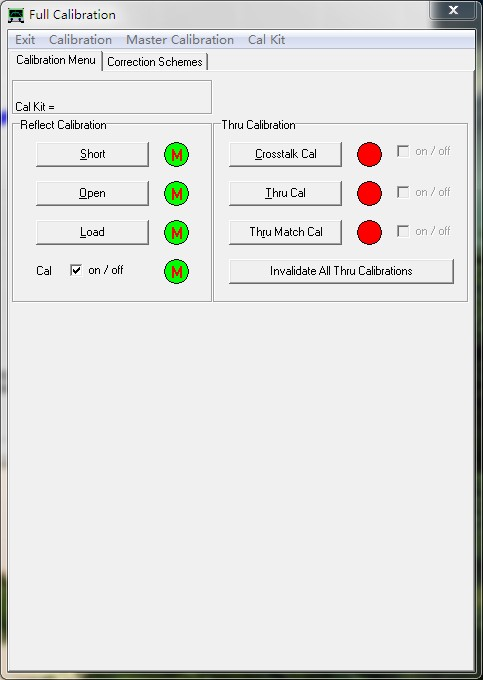

^{▲ 标准件校正界面}

注： 如果出现OVERLOAD，这说明前面声卡硬件设置麦克风的音量设置不当。重新将麦克风的音量设置降为5%。

校正完之后将相应的校正存储在校正文件中，可以在下次电容重新使用。



▌03 测试一些标准组件

---

1.标准负载电阻

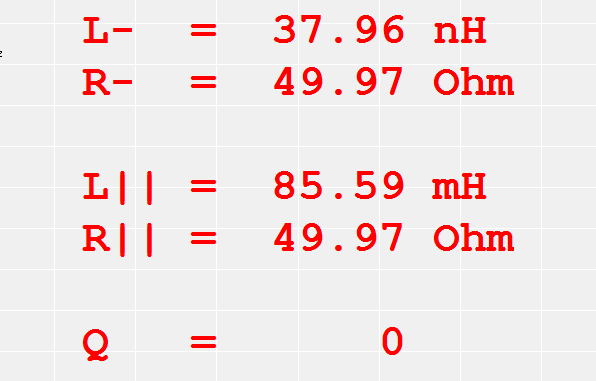

^{▲ 测试校正50欧姆的标准堵在}

2.测试430欧姆电阻

^{▲ 测量430Ω电阻测试结果}

3.测量可调电感

在 超声波测距测速升压可调中周倒车雷达变频器传感器1:10 中，描述了一个可以通过磁帽来调整电感的中周变压器。它的原边与副边的电感量比值为10:1.

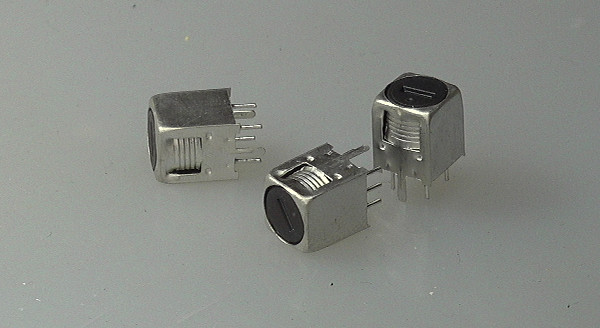

^{▲ 刚刚到货的超声波测距升压中周}

（1）原边测量参数

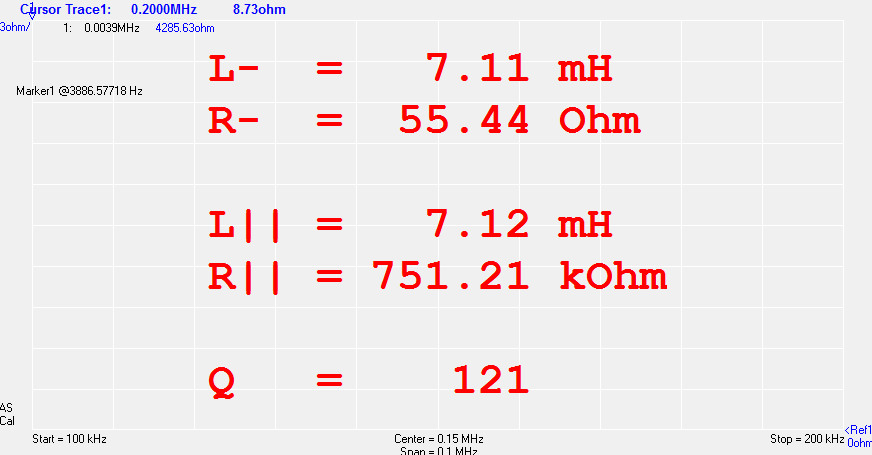

^{▲ 原边电感测量}

相对于前面使用 SmartTweezer测量的参数，可以看到串联的电阻R变化很大。

（2）副边测量参数

^{▲ 副边电感测量参数}

4.无线节能组发送线圈

测量在 全国大学生智能车竞赛无线节能组 的发送线圈参数。

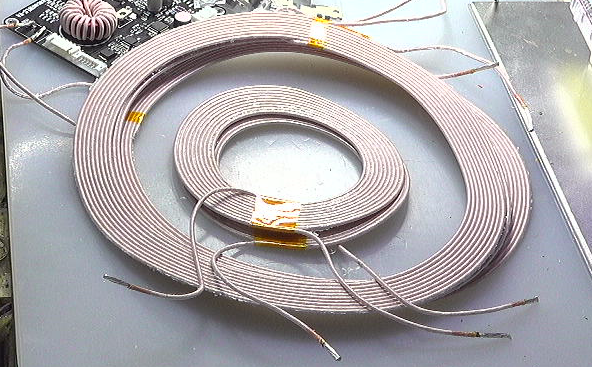

^{▲ 无线节能组发送与接收线圈}

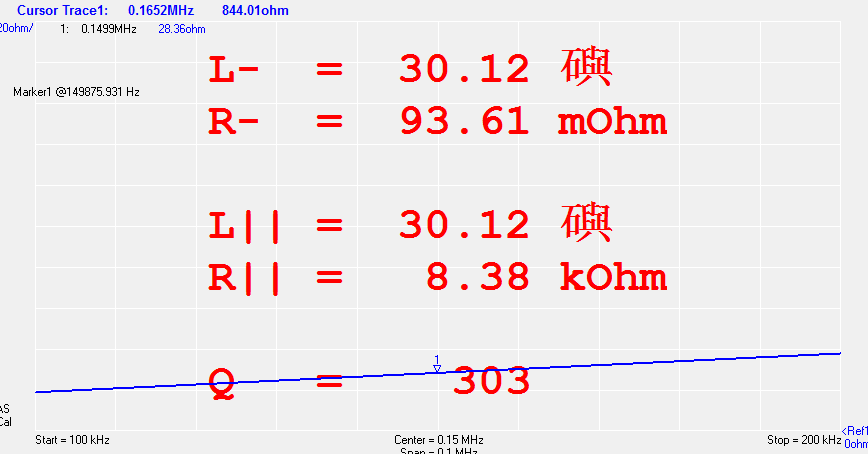

^{▲ 测量节能组无线发送线圈的阻抗}

如果使用 SmartTweezer 进行测量，在10kHz档，测量得到的电感为30.94uH。



※ 分析结论 ※

---

本文记录了对于DG8SAQ的使用与校正进行了描述，为后面对于高频信号使用打下基础。



---
