蓝牙透传模块 KT6368A



§01 蓝牙透传模块

---

一、基本信息

从TB购买到 KT6368A蓝牙透传模块串口透传数据通讯模块支持蓝牙5.1BLE/2.1SPP 模块。它的外观为：

1、基本参数

• 工作电压：3.3V：2.2V ~ 3.4V
• 工作电流：开机是26mA，一秒钟后，4mA
• 波特率：115200
• UART 缓存：1k字节

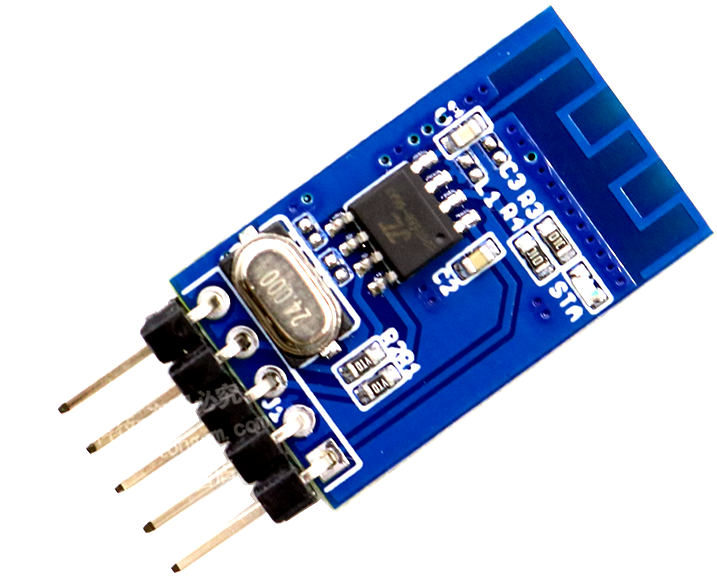

▲ 图1.1 KT6368A外观

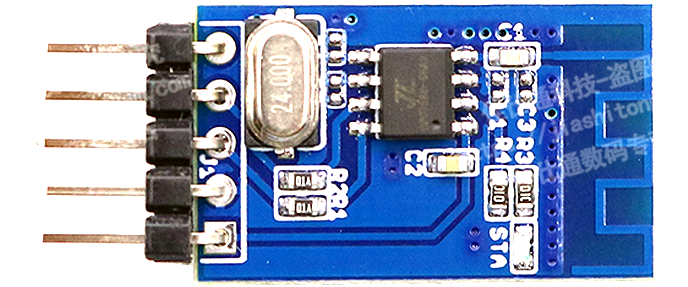

▲ 图1.2 KT6368A 模块外观

2、数据手册

• 链接: https://pan.baidu.com/s/1eLEV9s17mhftQEO8MRHTpg
• 提取码: s3fa

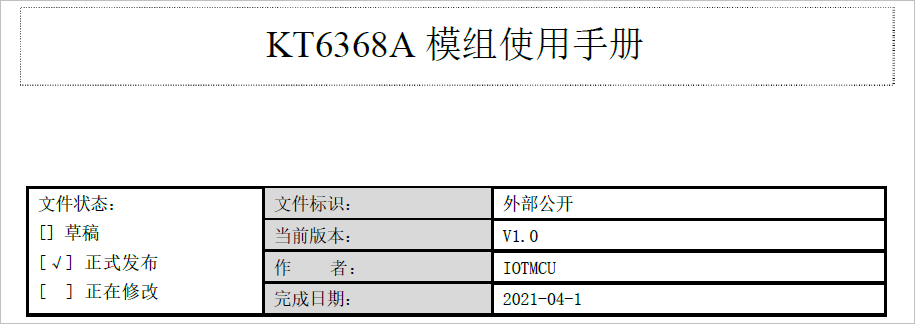

▲ 图1.3 KT6368A模块使用手册

3、接口定义

【表1-3 UART接口功能定义】

PIN1	PIN2	PIN3	PIN4	PIN5
VCC	GND	TXD	RXD	STA

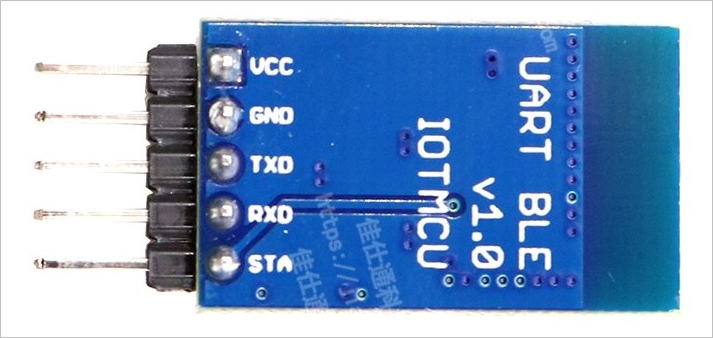

▲ 图1.4 模块接口功能定义



§02 基本测试

---

一、上电测试

测试条件：

供电电压：3.3V
工作电流：5mA

1、端口电压

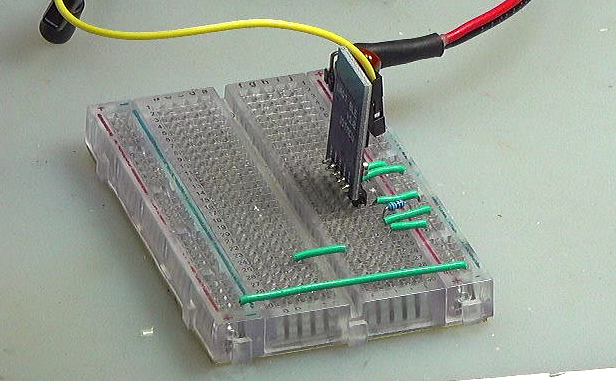

▲ 图2.1 测试面包板

上电后各个端口的电平如下表所示：

【表2-2 上电后端口电平】

PIN1	PIN2	PIN3	PIN4	PIN5
VCC	GND	TXD	RXD	STA
3.3V	0V	3.3V	3.3V	0V
