测量两种充电9V电池

9V充电电池



01 9V充电电池

---

一、背景介绍

  这是两只 9V 充电电池， 为了在屏蔽盒中为高阻运放测量提供电源。 下面测量一下它们  的放电特性和电池容量。

  

二、端口电压

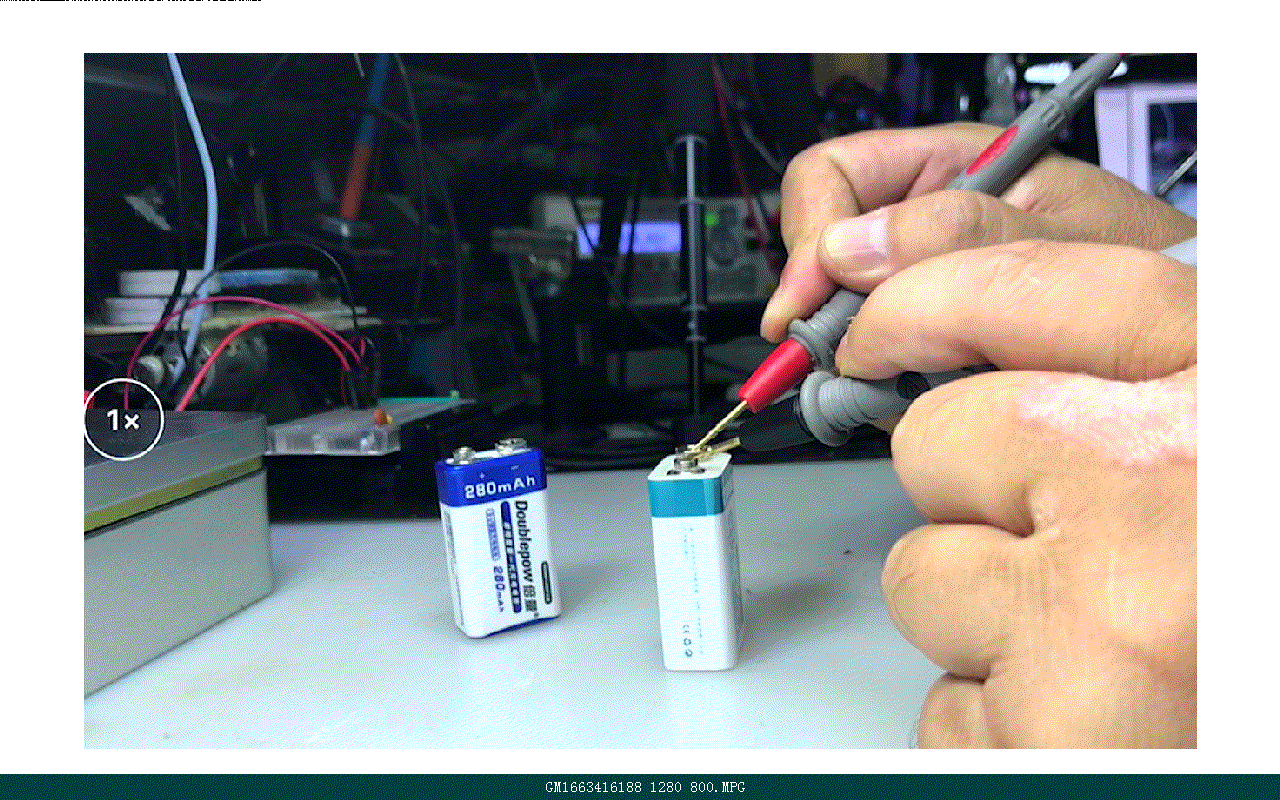

  首先测量一下这两个电池的端口电压。 两个充电电池，一个容量为1200mA， 一个是280mA。 1200mA容量电池端口电压为 8.425V。 280mA容量的电池端口电池为8.869V。

  

三、电池内阻

  为了测试电池的内阻， 使用负载电阻测量方法。 在电池外增加一个负载电阻R1。 负载电阻上的电压V1 是电池开路电压在R0,R1上的分压。 由此可以计算出电池内阻R0的大小。

  

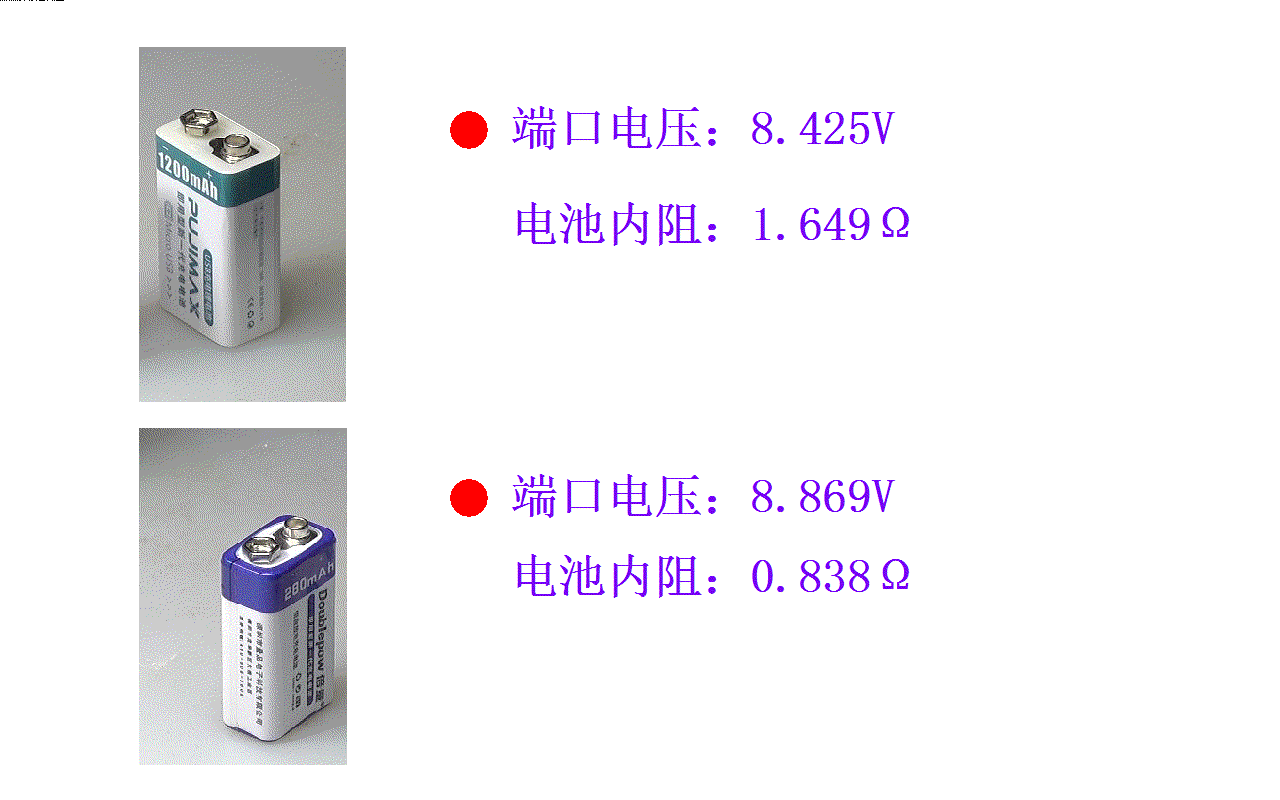

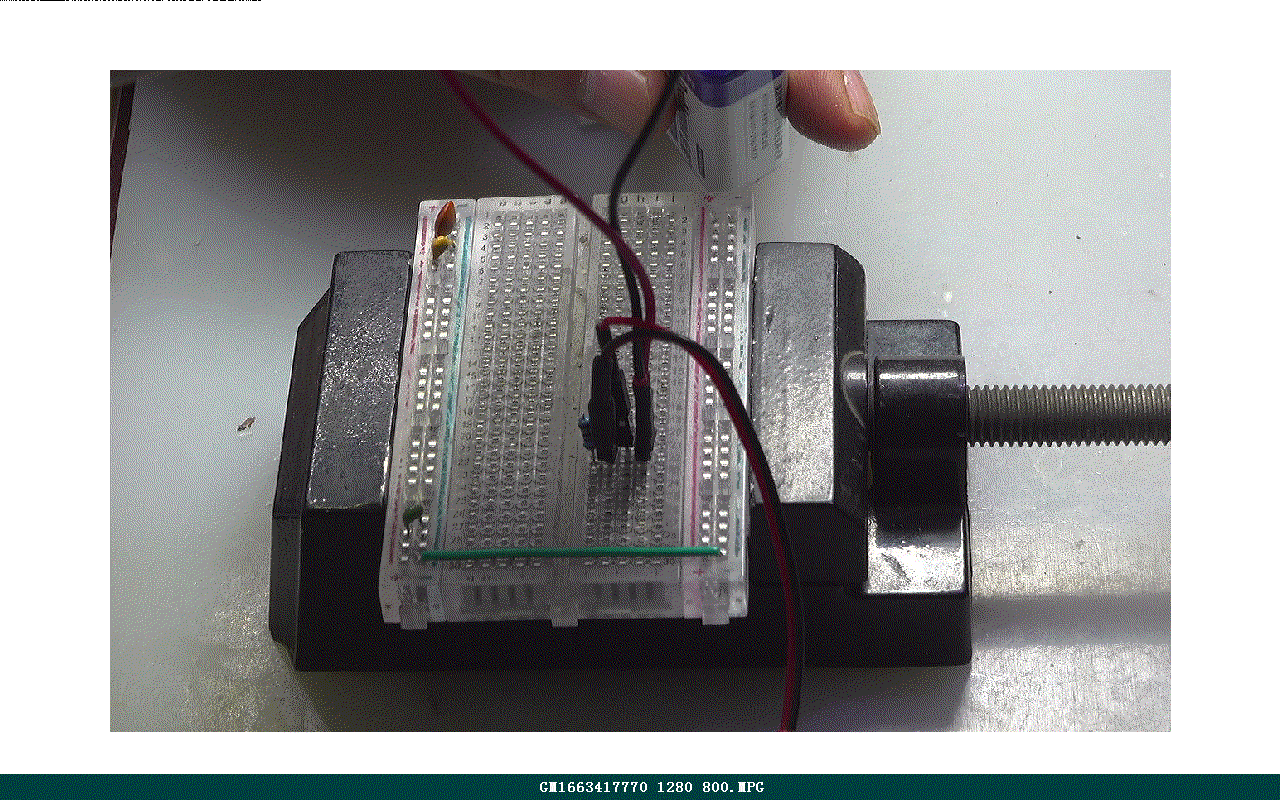

  下面测试电池测内阻。 这是测量的结果， 上面是280mA容量的电池， 它的内阻为0.838欧姆， 下面是1200mA电池内阻， 它的大小为1.649欧姆。 可以看到两者内阻， 有着比较大的差别。

  

电池	初始电压	负载电压	内阻(ohm)
280mA	8.8329	8.69	0.838
1200mA	8.425	8.161	1.649

四、电池容量

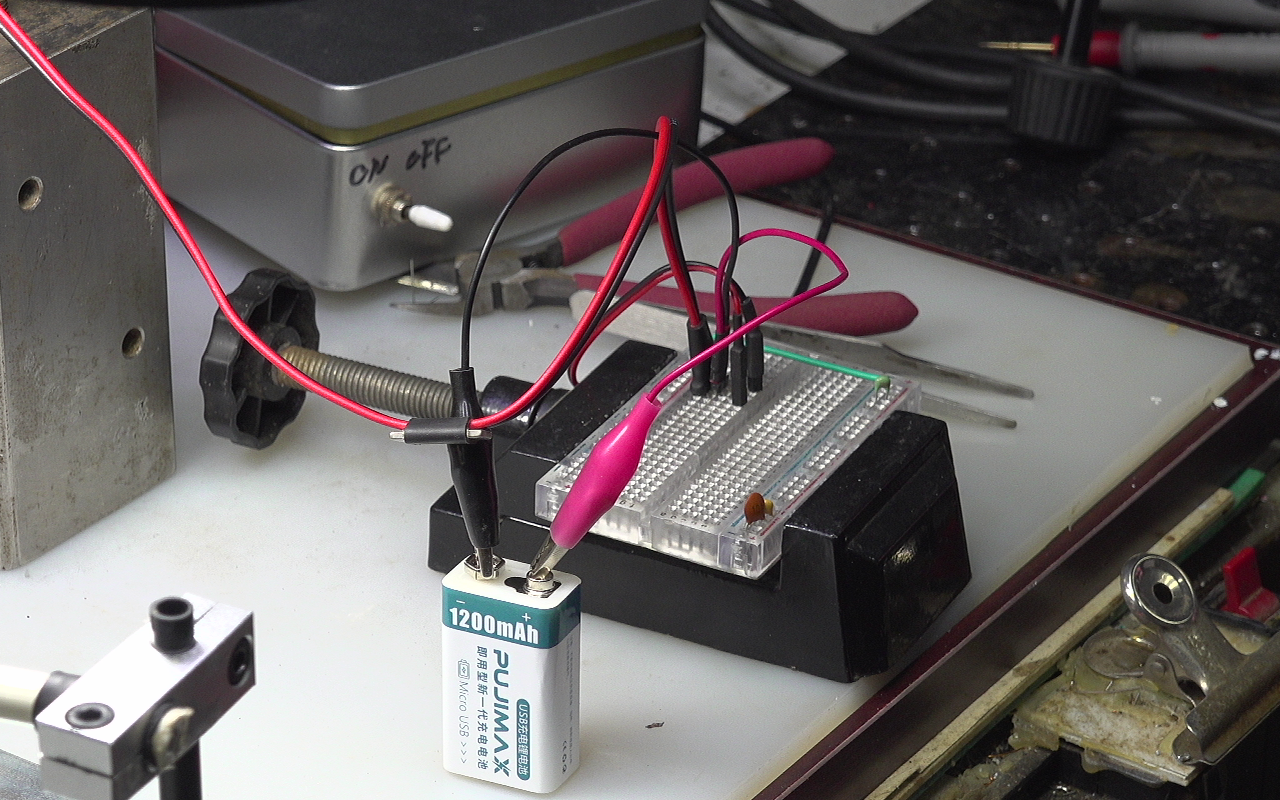

  下面使用电子负载测量两种电池的容量。
  
  最终两款电池容量测量结果如下。 1200mAH电池， 容量大约为1000mAH， 280mAH电池的容量则仅仅为80mAH。 这说明这款电池已经老化了。

  


※ 总  结 ※

---

  在这里对于两款9V充电电池特性进行了测量。 这位后面应用提供数据支撑。

  

---

from headm import *
from tsmodule.tsstm32       import *

tdim = []
vdim = []

fstart = time.time()

while True:
    meter = meterval()

    vdim.append(meter[0])
    delt = time.time() - fstart

    tdim.append(delt)

    tspsave('measure', v=vdim,t=tdim)
    printff(delt, meter[0])

    if meter[0] < 4:
        break

    time.sleep(2)

printf('\a')

plt.plot(tdim, vdim)

plt.xlabel("Time(s)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()
