日光灯中的镇流器与启辉器的参数



01 镇流器与启辉器

---

一、日光灯配件

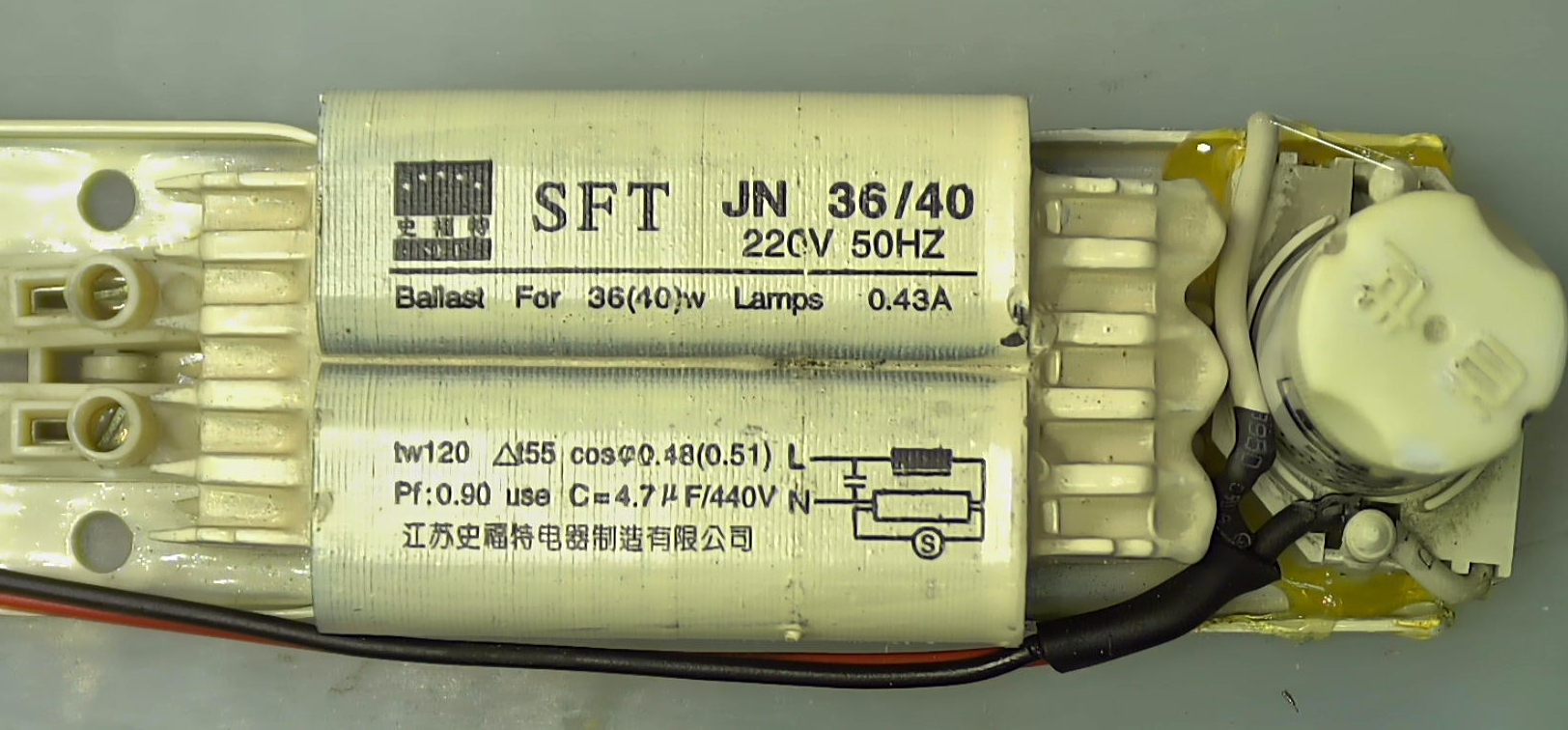

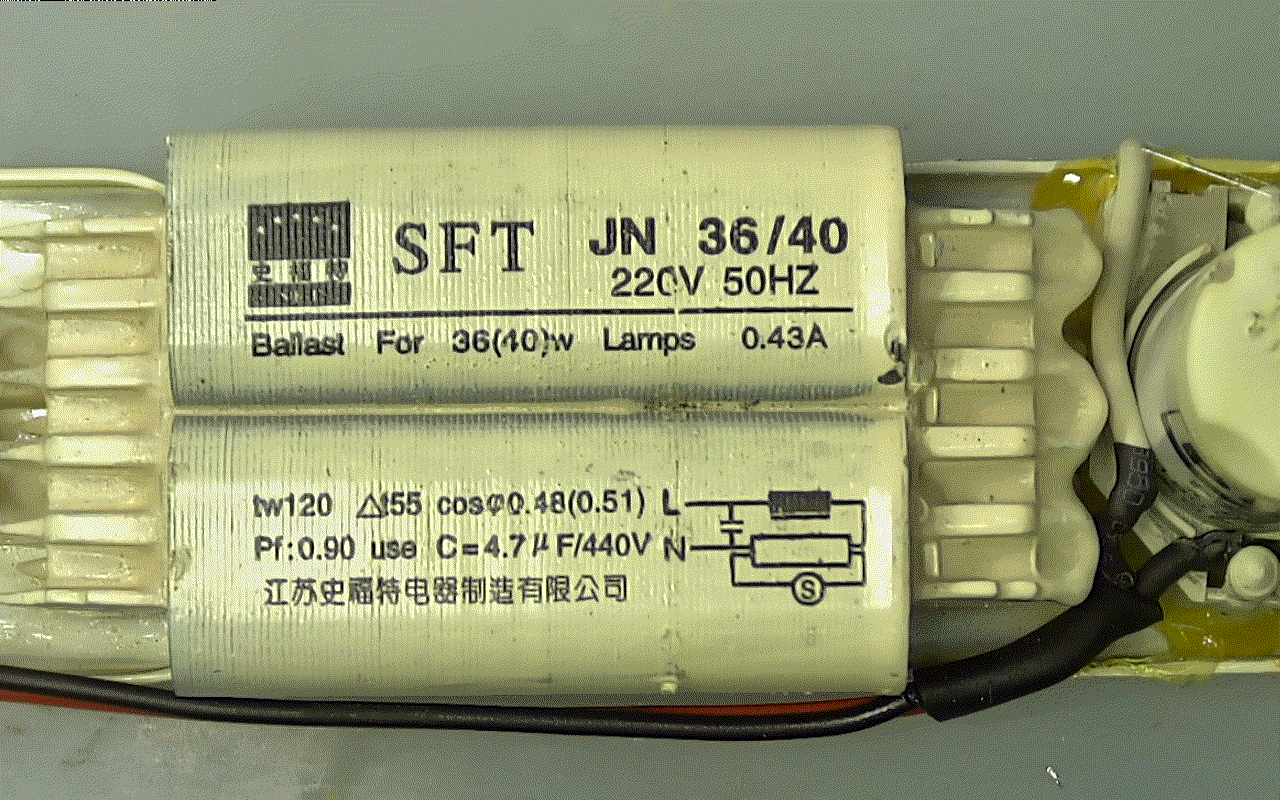

  手边有一个报废的日光灯座， 将其内部的配件拆卸出来， 其中包括有 镇流器， 启辉器等配件。 下面对他们进行基本测试。 使用SmartTweezer测量期间的电气特性。 这里也给出了镇流器的基本参数。 电路中配到的电容并没有找到。

  

1、镇流器参数

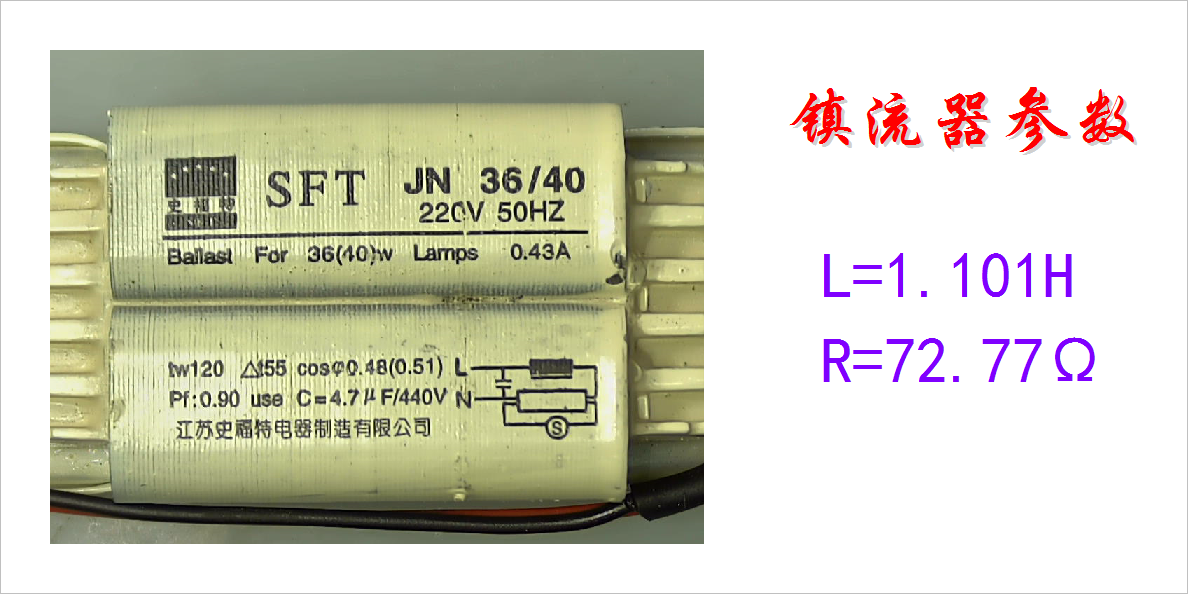

  首先测量一下镇流器的参数，   使用100Hz测试镇流器线圈参数， 电感为1.101亨， 电阻为72.77欧姆。 在50Hz交流电下， 对应的电抗为： 阻抗加上感抗。 这里给出了具体的数值。 总的电抗为355.5欧姆。

  

（1）镇流器电气参数

  下面是测了得到的镇流器线圈的具体电气参数。

▲ 图1.1.1 镇流器测量得到的电气参数

2、启辉器参数

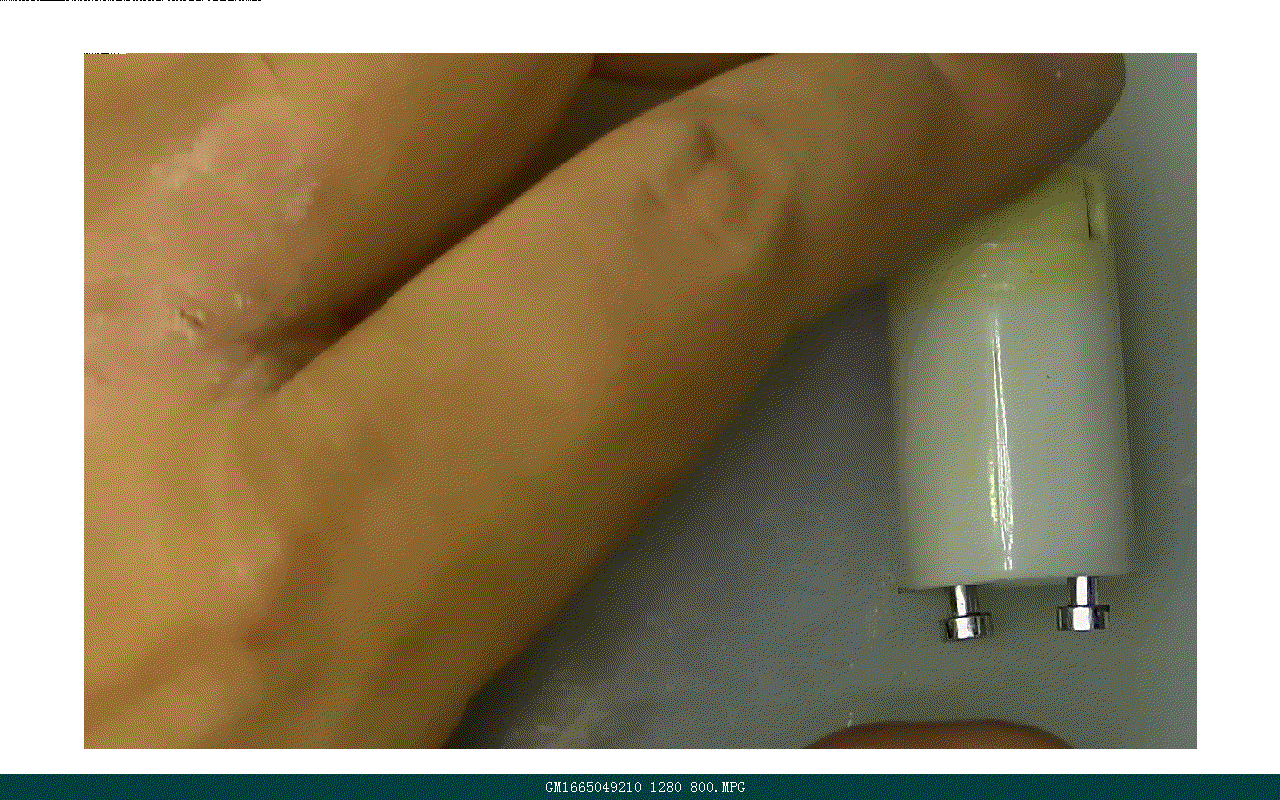

  配件中的启辉器，由于封装比较结实，无法拆开。 铭牌上给出了它的基本参数。   一般情况下，其内部应该包括有并联在一起的氖泡和电容。 氖泡点亮后加热其中的双金属片产生开关动作，电容器则保护触点不产生火花。 这是普通机械启辉器的工作原理。

  

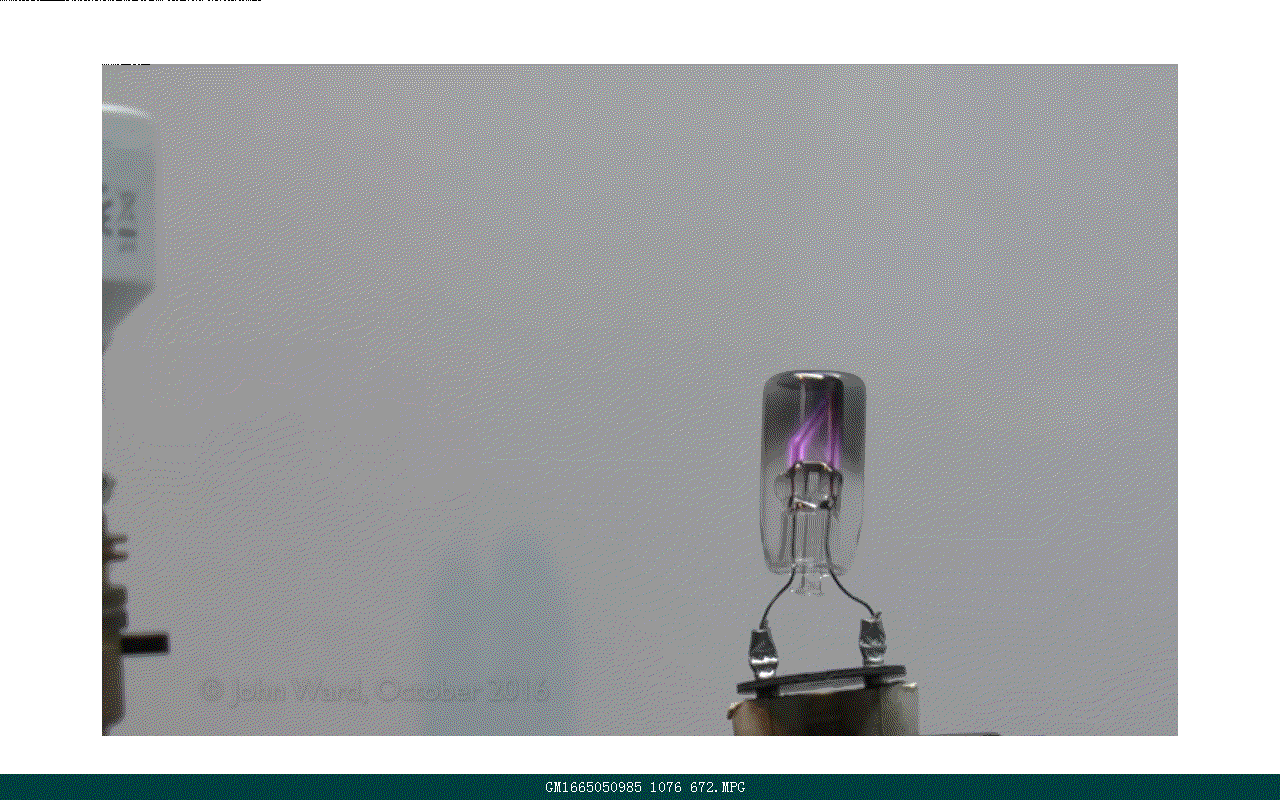

  再试其他人拍摄的关于启辉器动作的视频。 这个角度可以看得更清楚其中的结构。 内部电极包括一个弯曲的双金属簧片，加热情况下它会与傍边的电极产生开关动作。

  

---
