电子钟上的NTC热敏电阻

NTC温敏电阻



01 NTC热敏电阻

---

一、温敏电阻

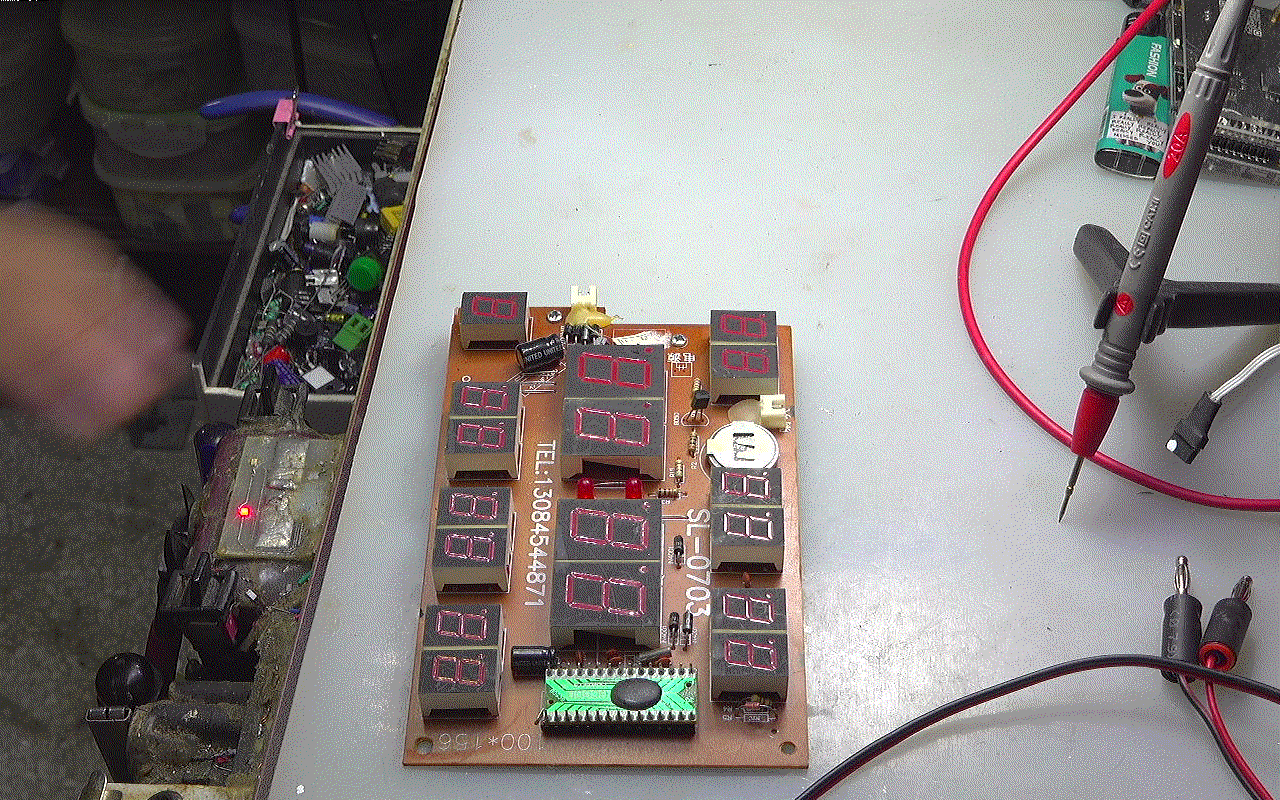

  手边拆卸了一个电子万年历时钟， 在时钟上面，有一个测量温度的NTC电阻。 电阻旁边是它的串联普通电阻。 在摄像机下，电阻色环有些失真，  根据色环可以知道， 电阻的阻值为47k欧姆。 这个玻璃封装的就是温敏电阻。

二、基本特性

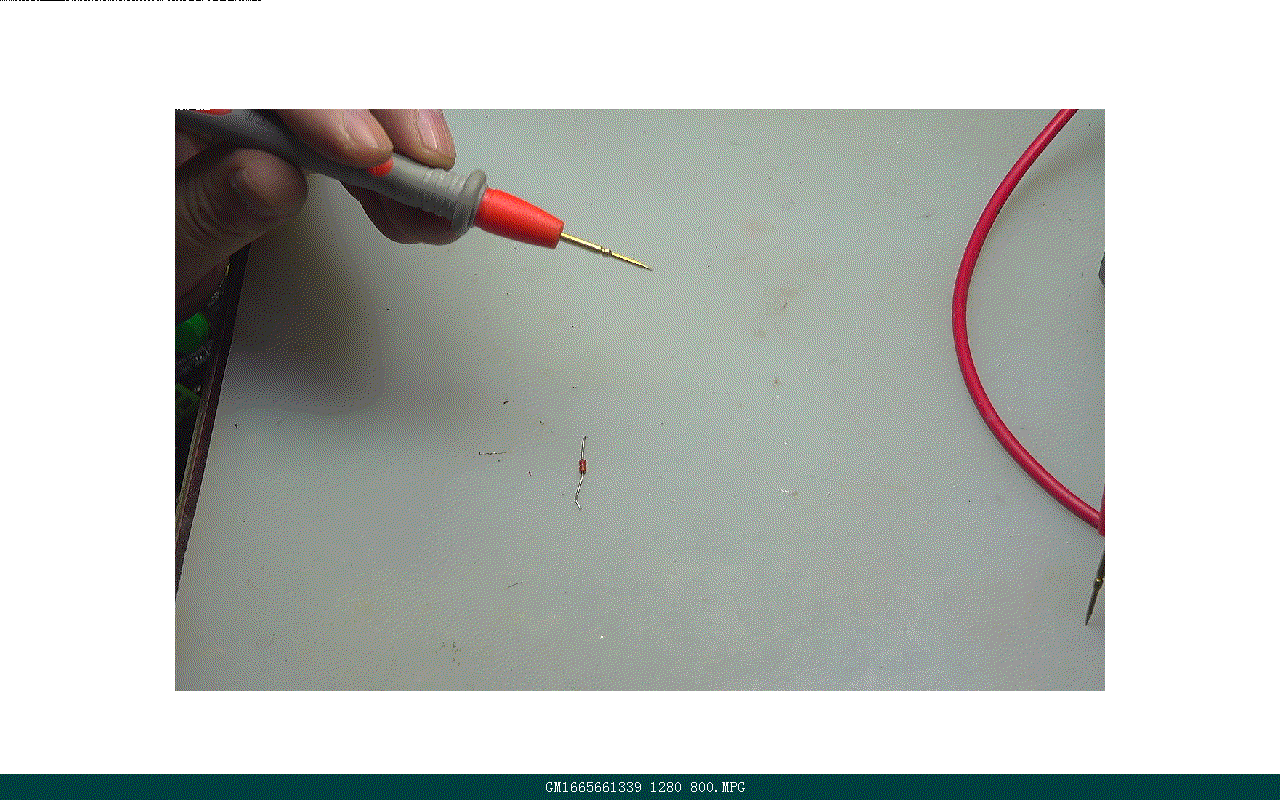

  使用万用表测量温敏电阻，可以看到没有极性，电阻阻值大约45k欧姆左右。 无论左右如何调整 测量表笔， 所测量的阻值都是相同的。

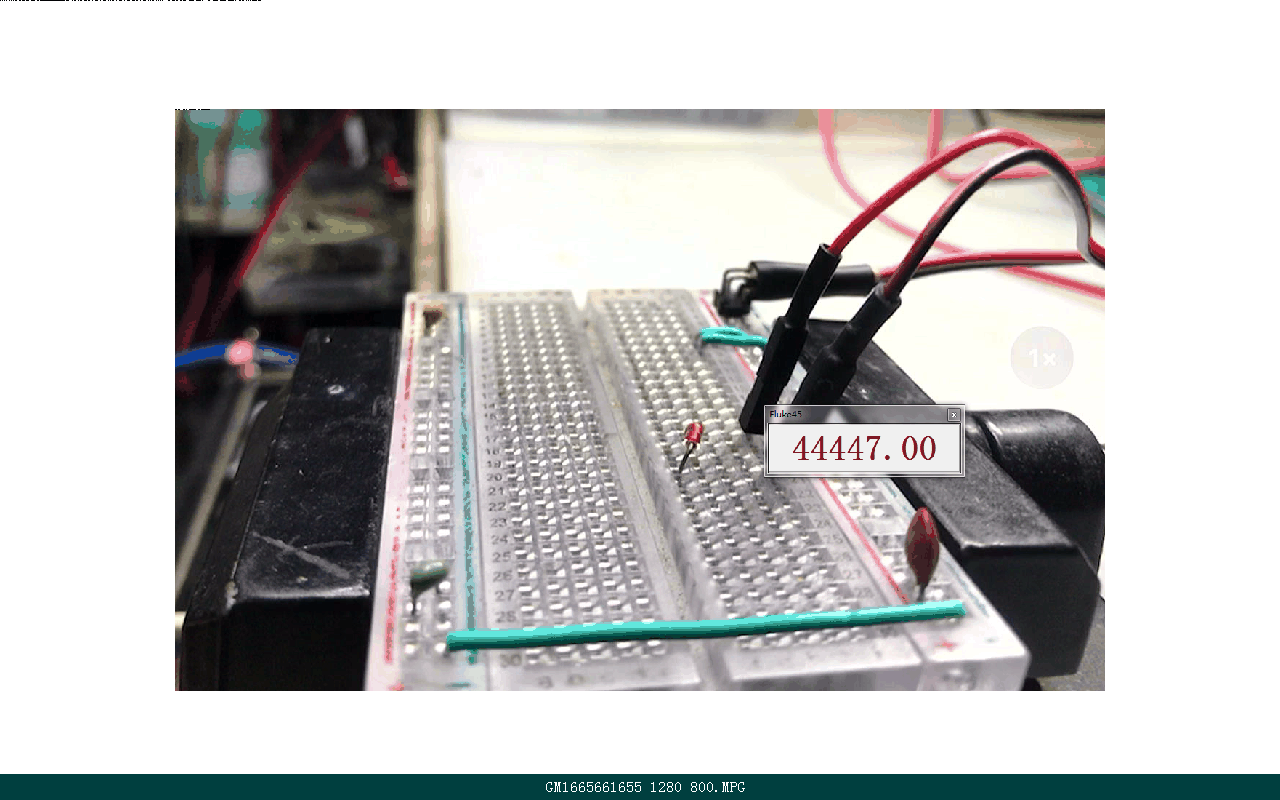

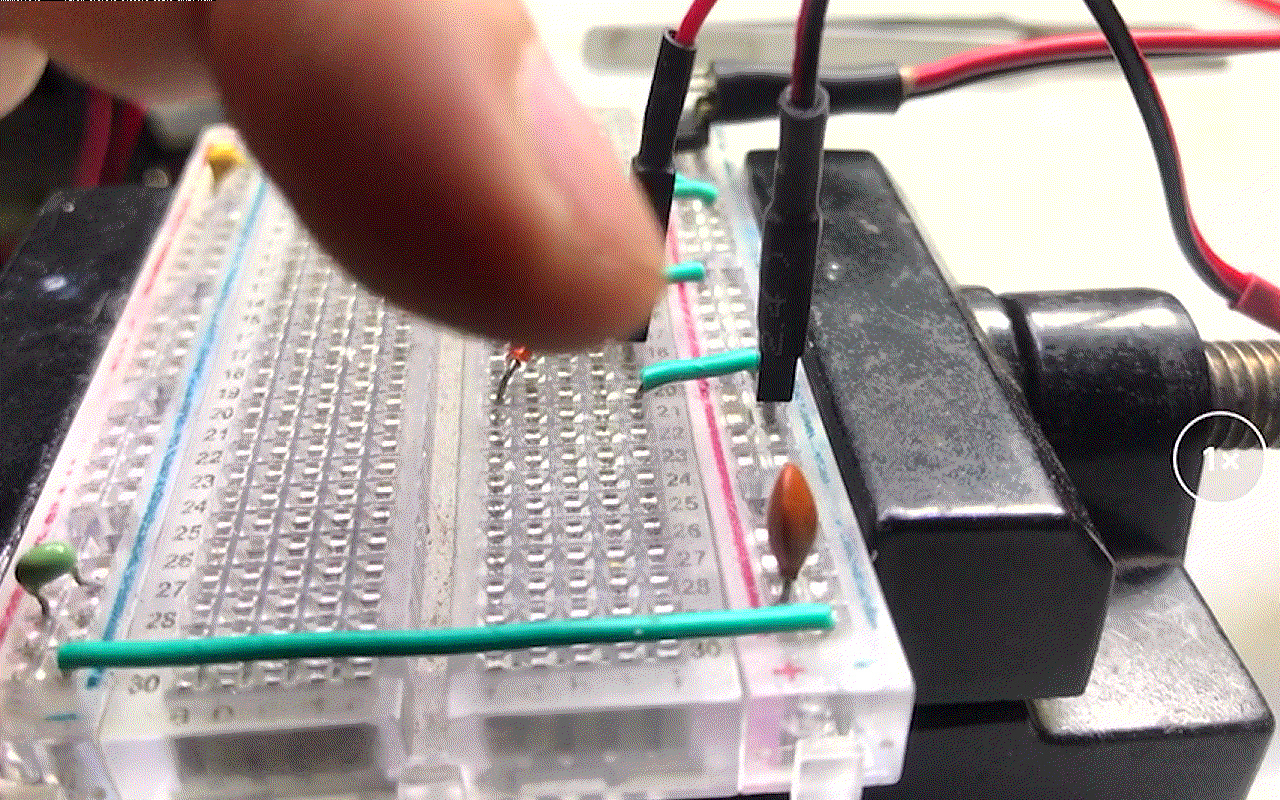

  将NTC电阻放在面包板上，通过万用表显示它的电阻。 可以看到当手触碰NTC电阻之后，对应的电阻就会下降。

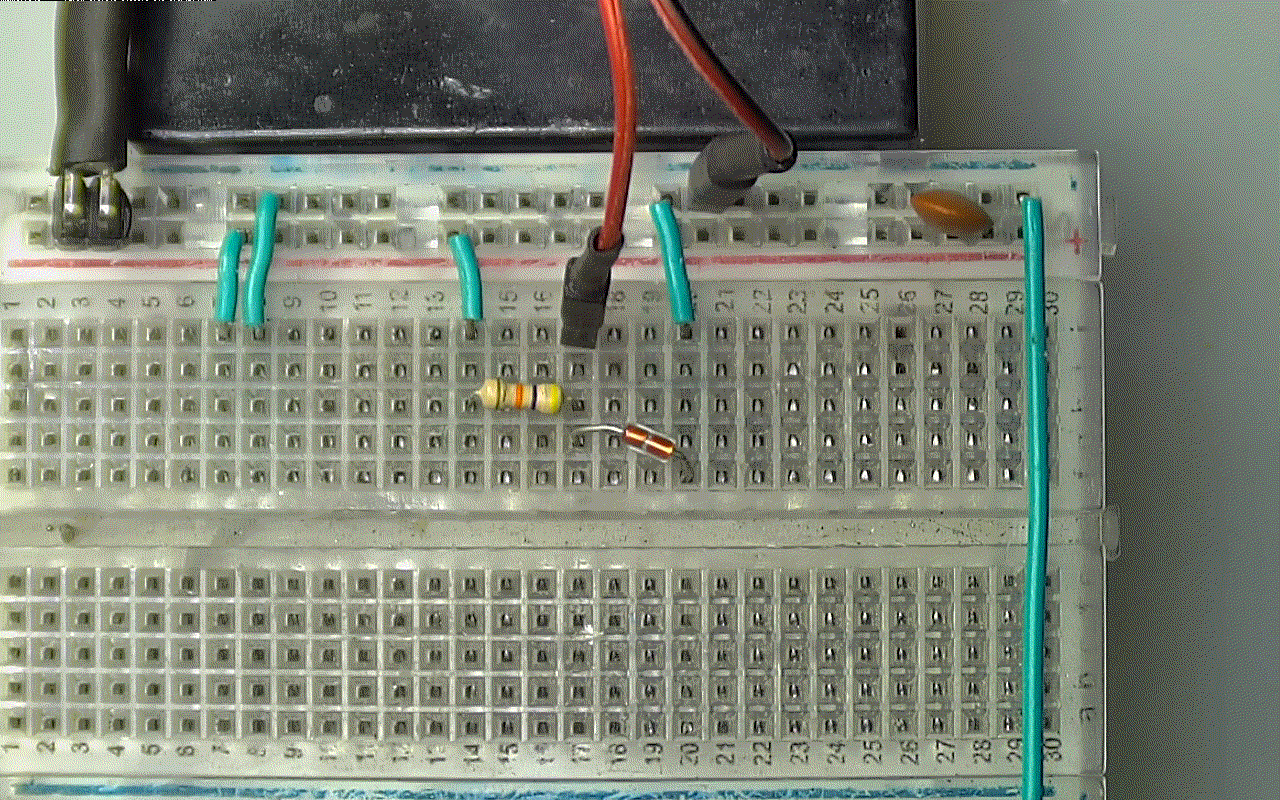

  把原来电路板上的47k欧姆电阻，  与温敏电阻串联。 这是对应的电路图。 使用万用表 测量NTC电阻上的电压。  手触碰温敏电阻，可以看到NTC上的电压下降。



※ 总  结 ※

---

  在这里测试了一个 NTC温敏电阻的基本特性， 只是定性的看到电阻随着温度的变化。

---
