Infineon硅麦传感器模组



01 硅麦传感器

---

一、背景介绍

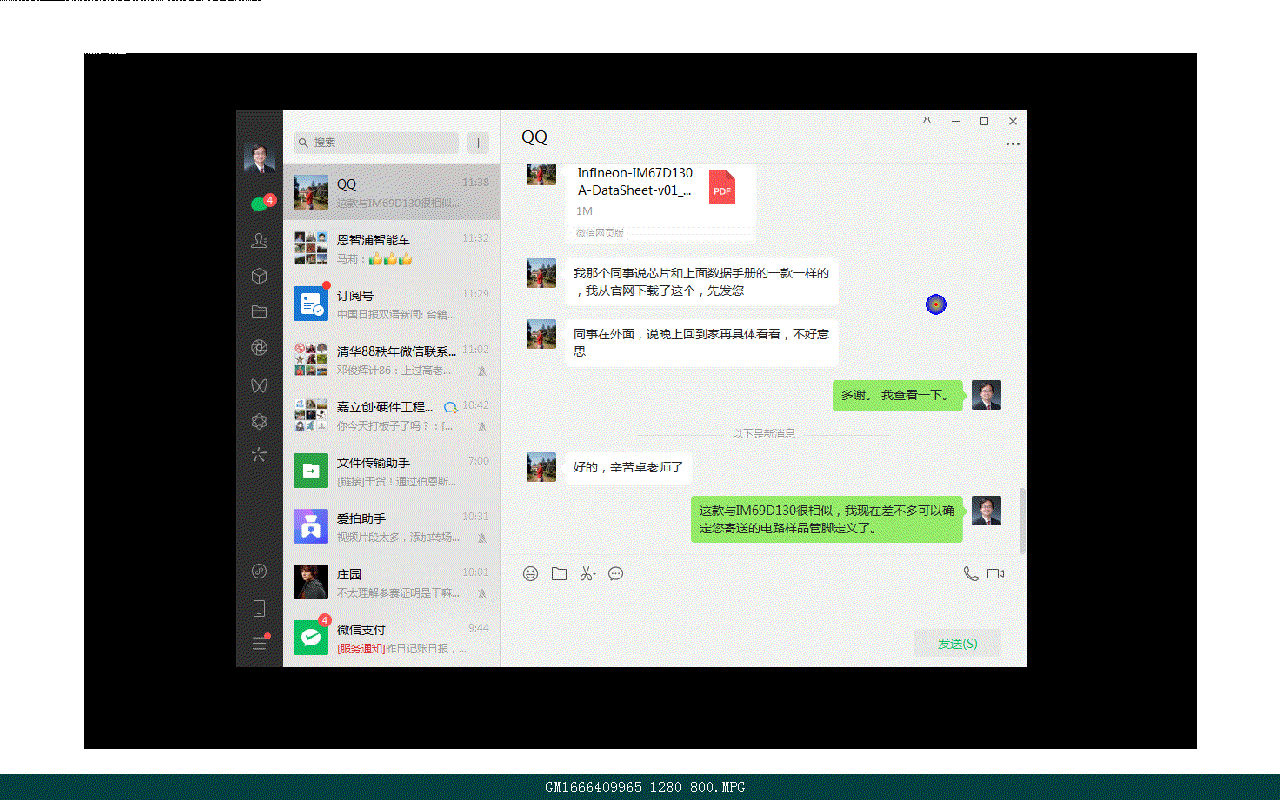

  今天收到了英飞凌公司陈全球女士发送过来的邮件， 这是前几天网络会议讨论的Infineon公司的硅麦声音传感器。 计划用于全国大学生智能车竞赛中， 用于车模感知外部声源环境。 这是一个数字接口的硅麦， 今天测试一下这个传感器的特性。

二、技术指标

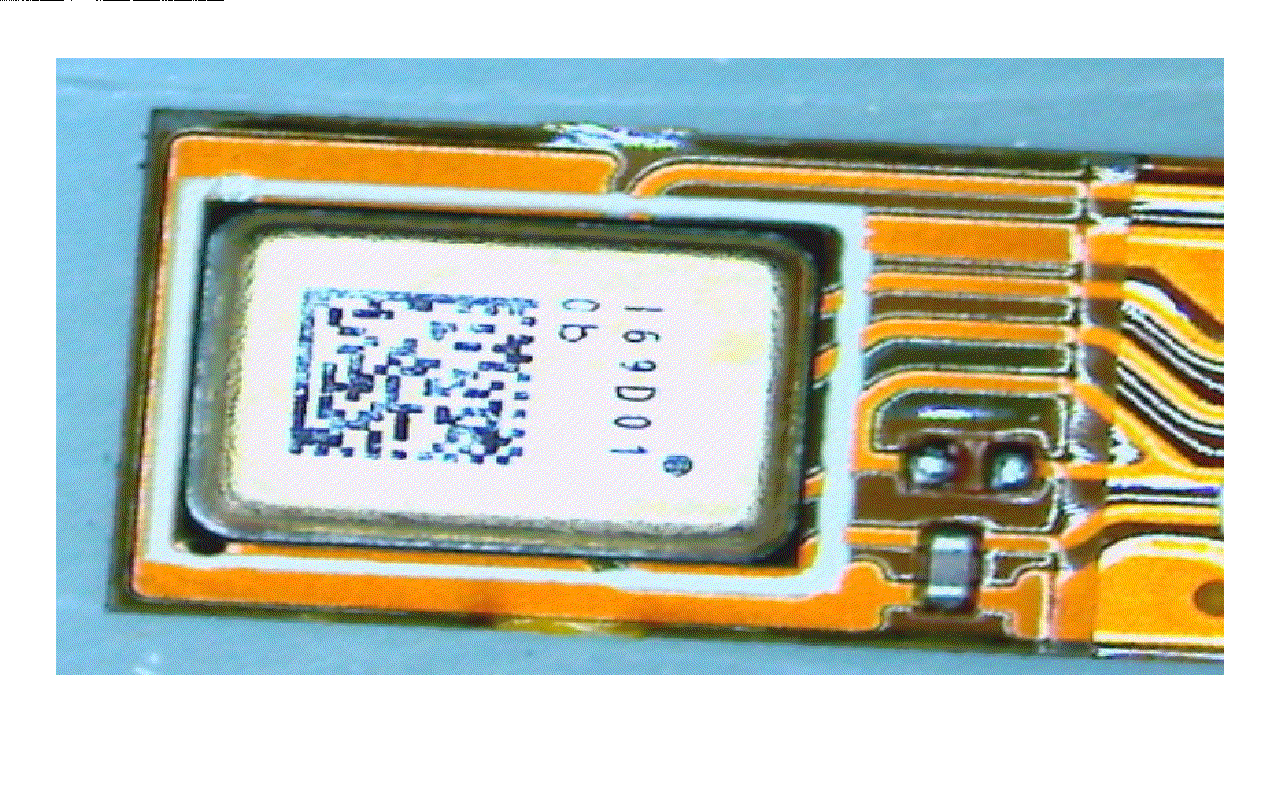

  在芯片表面看到对应的型号为I69D010b、这是一款数字接口的硅麦。 相比之下，Im68A130A是模拟输出接口， 外部接口也非常简单，一对电源和一个模拟声音信号输出。 这款产品是车规级半导体器件， 相近的灵敏度和相位匹配，适合于麦克矩阵形成声音定向接收。 超长供货时间适应于车企设计周期， 单线模拟信号输出， 全向声音拾取特征。 是用于主动降噪、电话免提、紧急呼叫、声音控制、警笛检测、 以及路况感知等。 由于手边是数字接口， 所以到Infineon网站检测芯片信息。 这是IM69D芯片的主要参数， 基于此设计测试接口电路。

◎ 相关资料

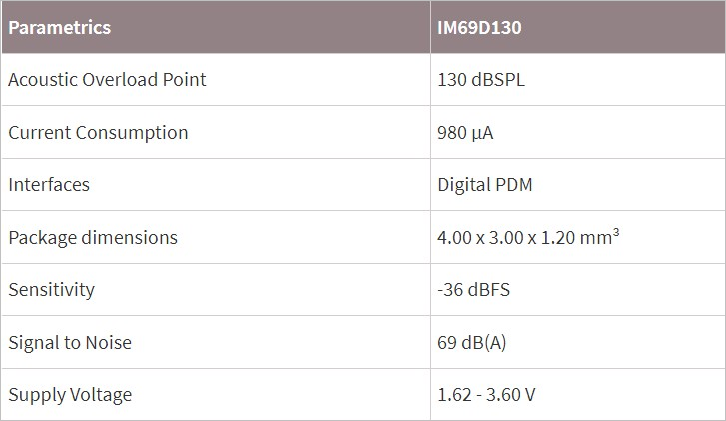

▲ 图1.2.1 IM69D130参数指标

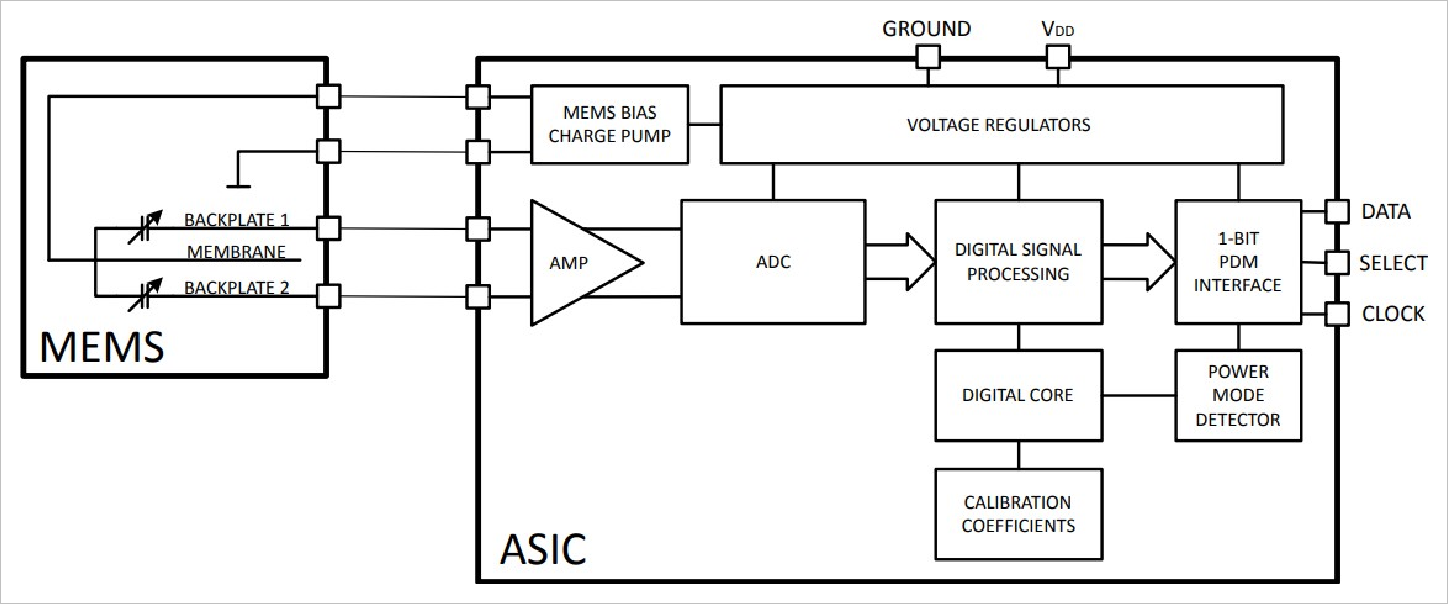

▲ 图1.2.2 IM69D功能框图

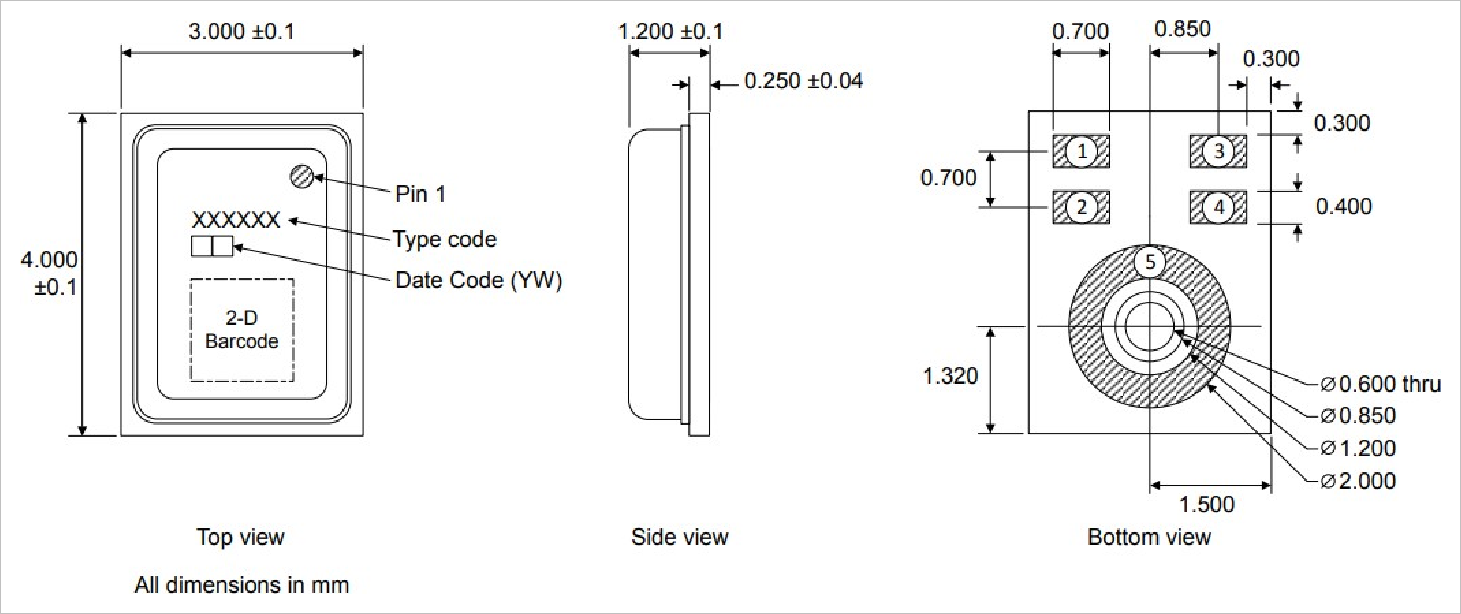

▲ 图1.2.3 IM690A管脚定义

三、模块引脚

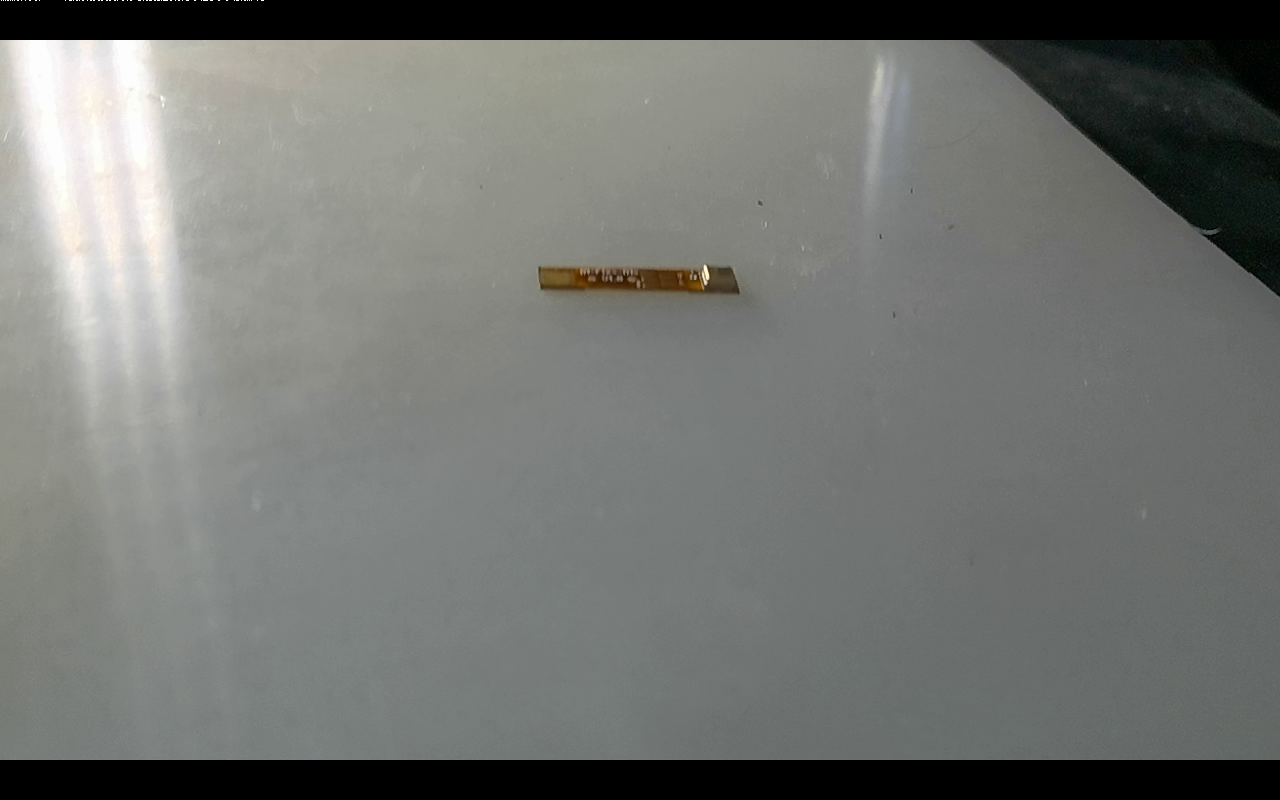

  手边的样品焊接在柔性电路板上， 电路板一段有六个引脚， IM69D130器件本身是五个引脚， 这是器件功能框图， 除了电源地线之外，还有三个信号管脚。 这是期间的封装图， 对照样品上器件， 可以看到其中标示是对应着的。 根据上面的信息注意确认电路板引脚的功能。

  通过询问Infineon技术人员， 得知测试样品上的器件为IM67D130A， 它的外部管脚与IM69D130是相同的。 通过放大镜下，观察测试电路内部连线， 可以看到外部引线的走向， 根据上面器件和丝网字符信息，可以大体确定其中功能定义。 将他们与外部引脚对应， 再根据引线连接关系， 最终可以确定外部引线定义。 使用万用表测试量引脚， 可以确认上下两个引线都是地线。 这样测试电路外部引脚的定义便可以最终确定了。



※ 总  结 ※

---

  现在到了中午了， 具体实验下午在继续进行， 关于实验模块管脚定义再请Infineon同时最终帮助确定一下。

---

硅麦IM67D130A
