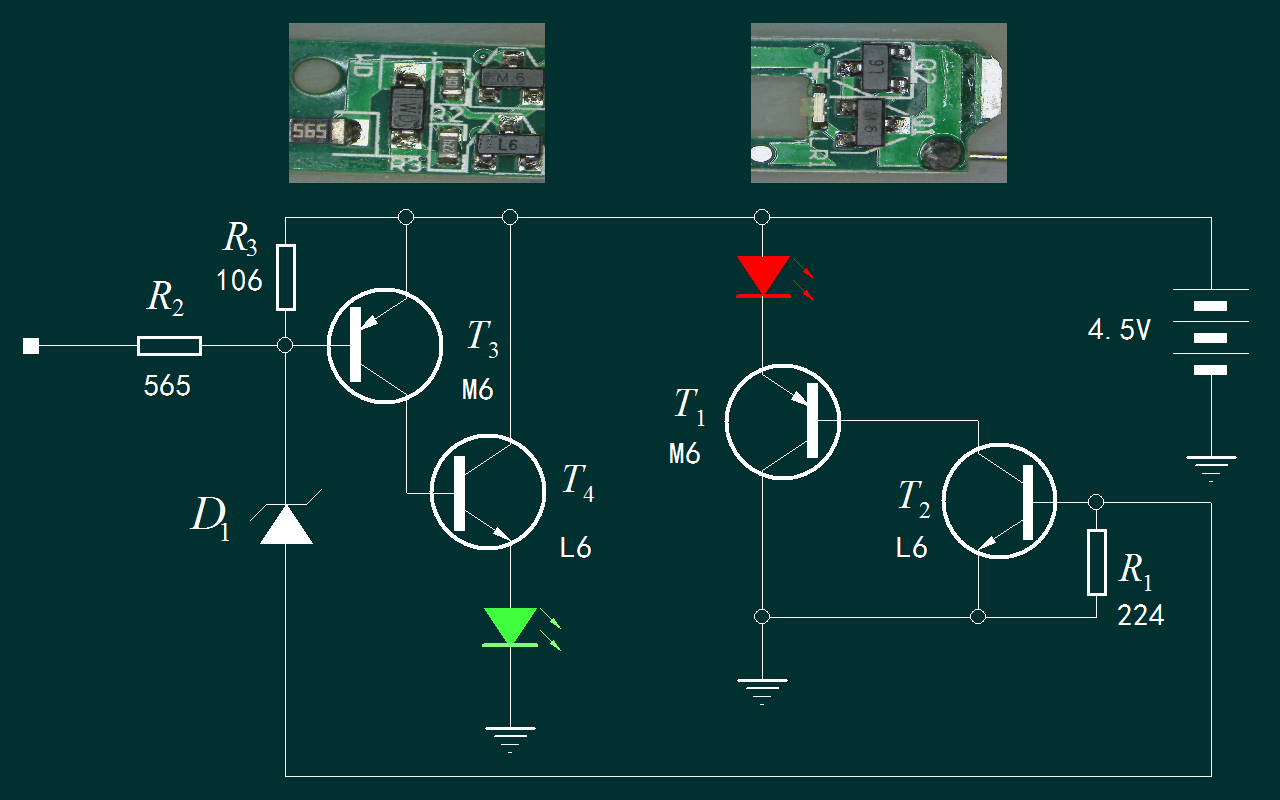

一款电子验电笔内部的电路图



01 验电笔

---

一、前言

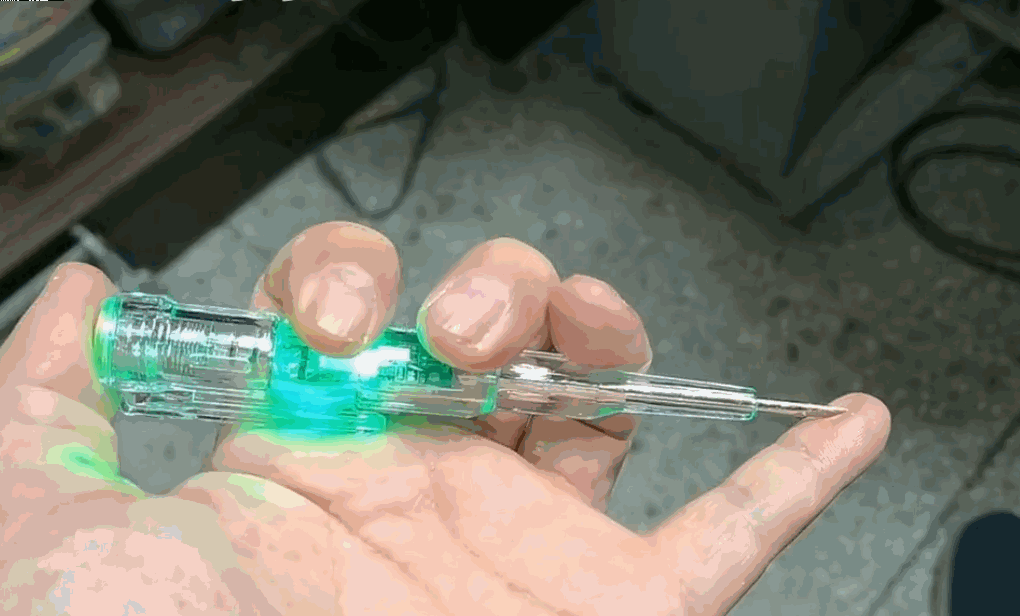

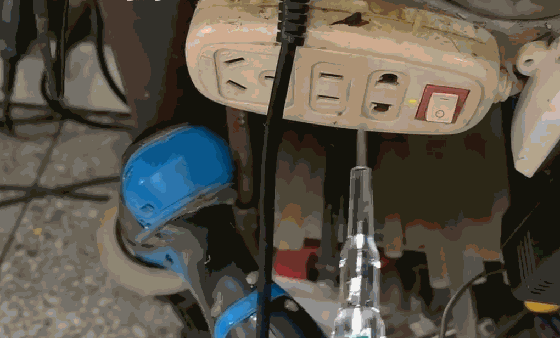

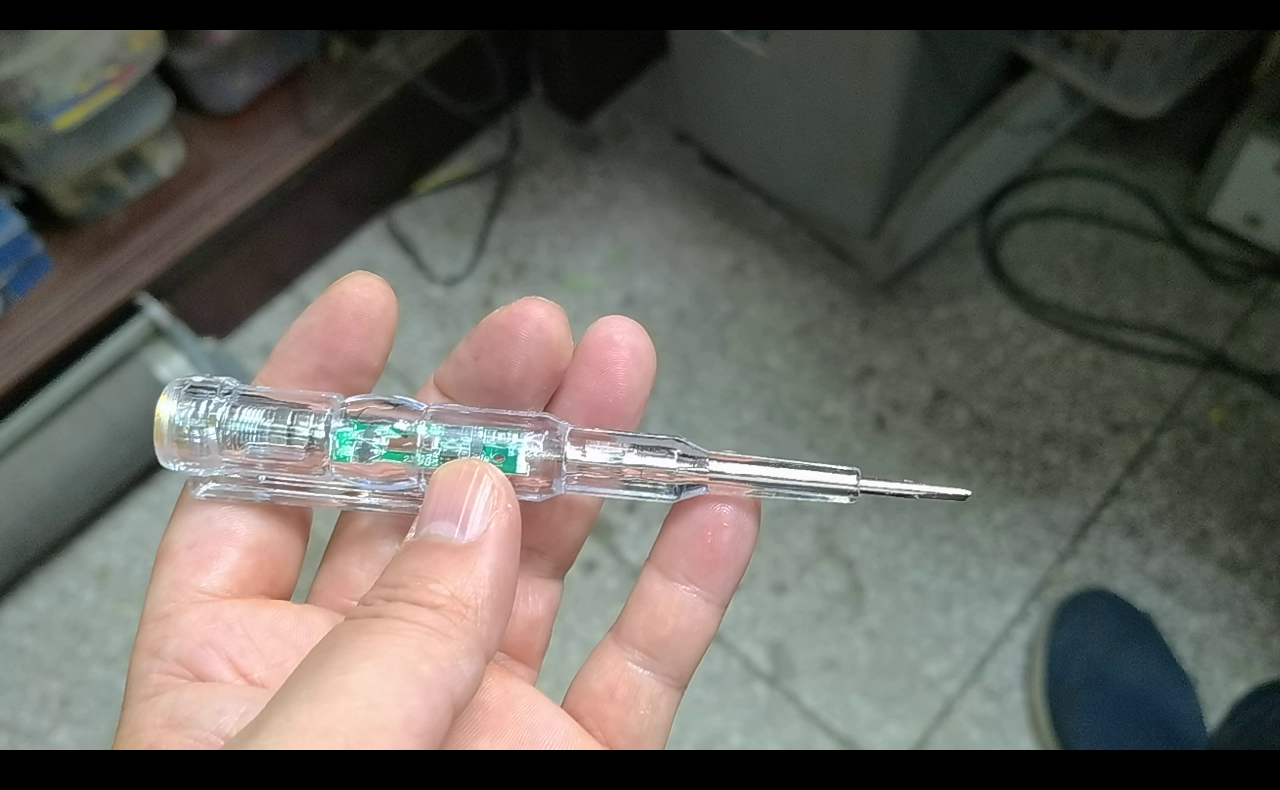

  这是一款在网络上销售的电子验电笔。 它可以检测电路的通断， 比如这里使用手短接验电笔头与后面的金属笔帽， 内部的绿色 LED 便会点亮。  使用它触碰插座里面的 220V 交流电火线， 验电笔内部的红色和绿色 LED 会同时点亮。  相比于传统的氖泡验电笔，  这款验电笔内部有一块小的电路。  拆开之后， 可以看到它包括有电路、 三节纽扣电池、金属弹簧和金属帽构成。  内部是一个双面PCB电路板。  电路板的一段连接验电笔金属杆， 电路板另外一端连接电池两端。 下面让我们分析一下它内部的电路原理。

▲ 图1.1.1 验电笔的操作

二、原理分析

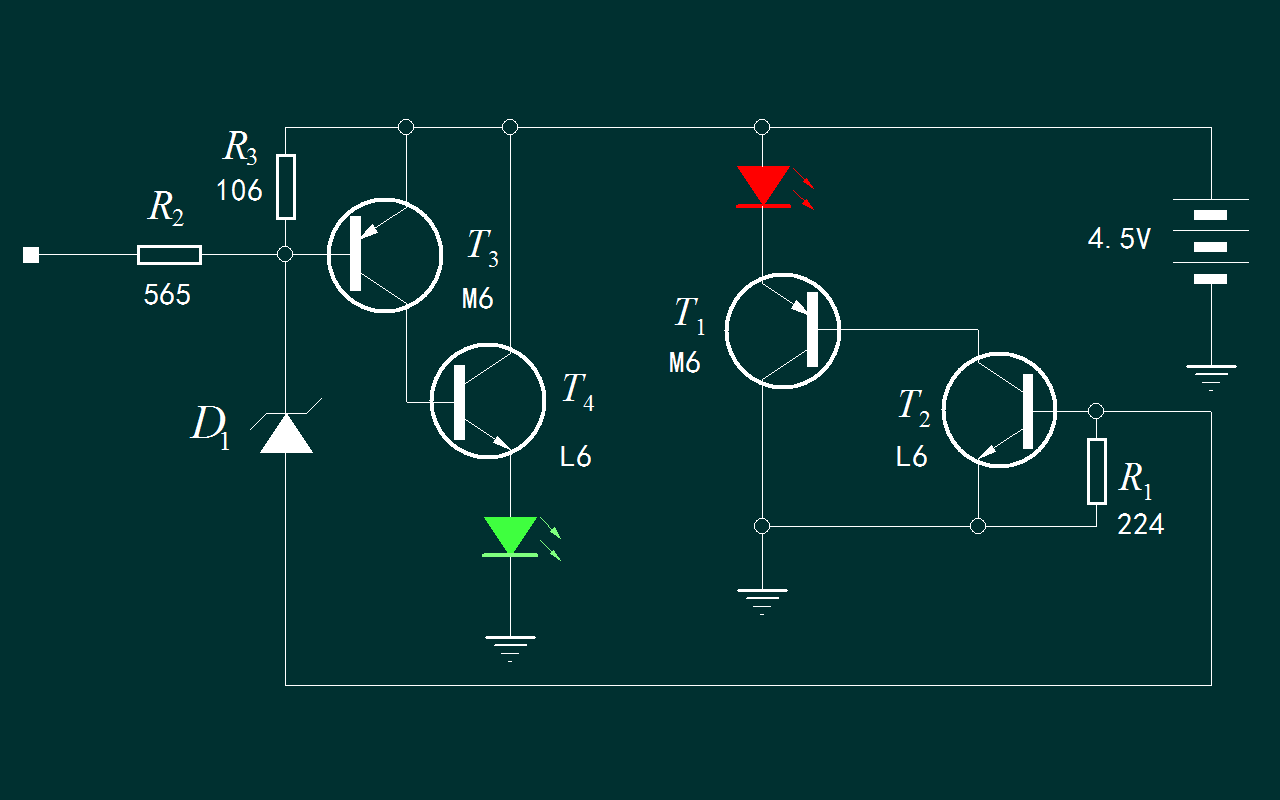

▲ 图1.1 验电笔内部的电路图

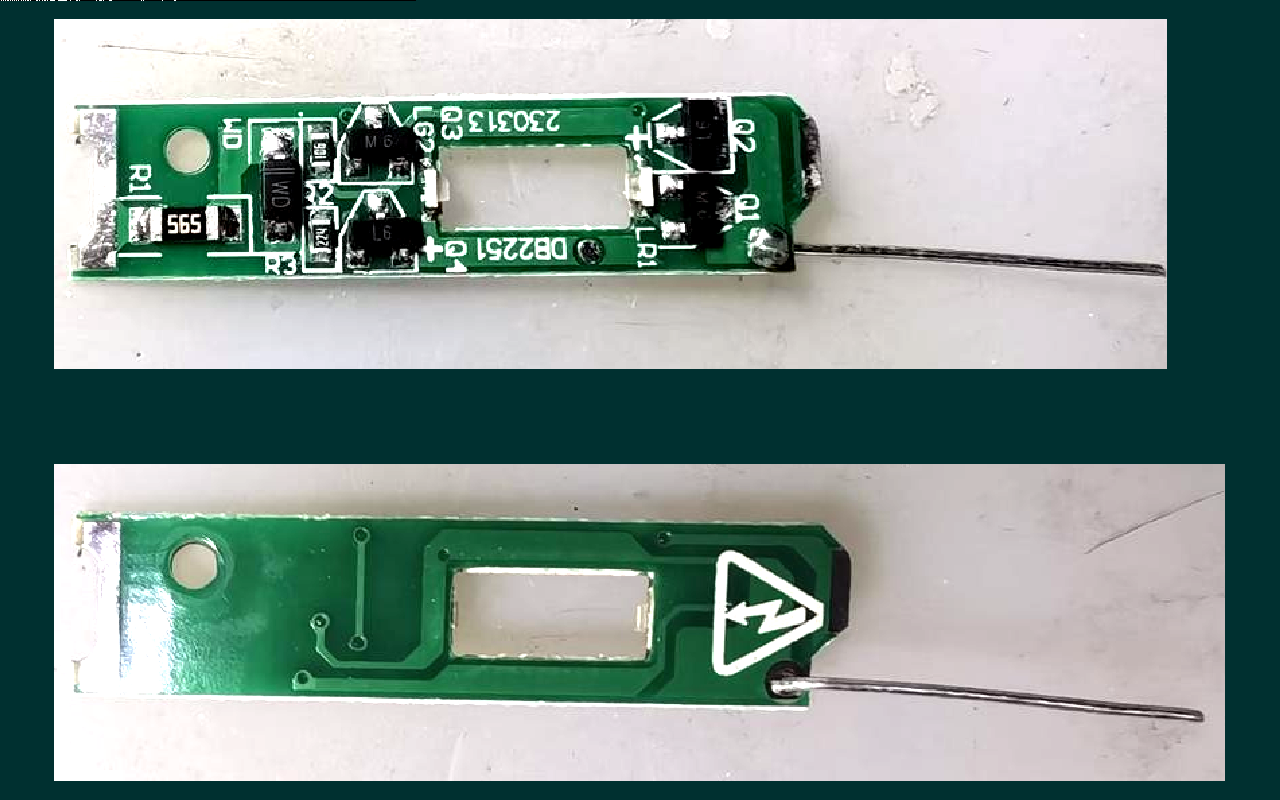

▲ 图1.2 验电笔内部电路板的正面和反面

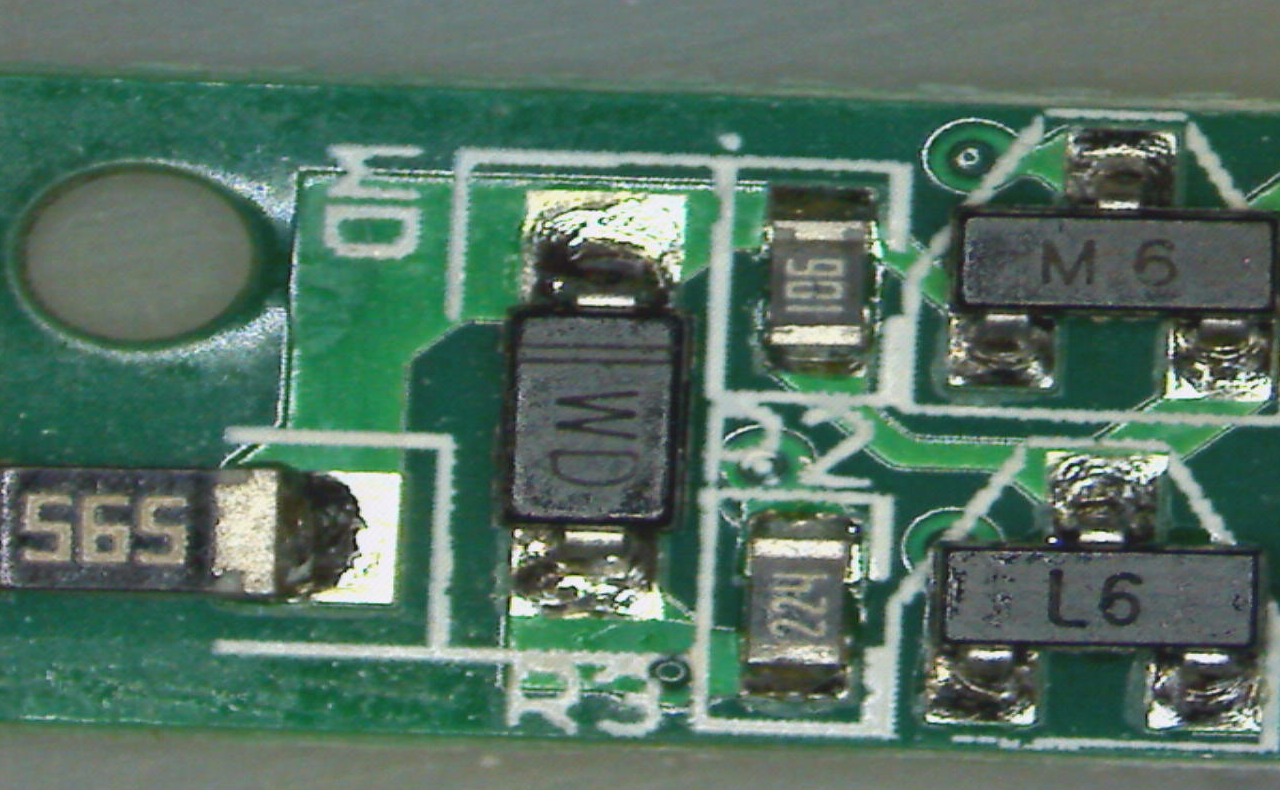

这是内部电路板的正面， 可以看到其中有四个 SOT32封装的三极管， 两个发光二极管， 一个稳压二极管以及三个电阻。  反面没有电路。  这是电路板正反面， 方便面绘制其中的电路。  左边的两个三极管和红色的发光二极管， 是用于显示高压交流电的只是电路。 其中 M6 是 PNP 三极管， L6 是NPN 三极管。 它们构成达林顿电流放大电路。  右边的两个三极管也是构成达林顿电流放大电路。  此外还有一个稳压二极管， 通过 560k 欧姆的电阻构成了验电笔的检测极。

这是根据验电笔内部的电路绘制的电路图，  它可以分为左右两部分， 分别用于检测电路的通断以及高压交流电。  一般情况下， 如果手触碰验电笔帽对应的电路地线和验电笔头，  相当于将R2左端通过一个电阻接地。  这样就会给 T3 提供一个基极偏置电流。  这个电流通过 T3, T4 进行电流放大之后， 点亮绿色的 LED。  对于右边电路。 如果外部有高压交流电， 当它电压超过稳压二极管的击穿电压之后， 便给 T2 提供微弱的基极电流。  这个电流经过 T1，T2 放大之后， 便可以点亮红色LED。 注意， 这里只在 外部高压电正半周点亮 红色 LED， 所以 它的亮度较弱。  另外， 触碰交流电的时候， 绿色的LED 也会点亮。



※ 总  结 ※

---

  本文对于一款电子验电笔内部的电路进行了分析。  它使用三节纽扣电池供电，  可以检测高压交流电， 也可以检测电路的通断。

▲ 图2.1 验电笔操作
