升压模块初步测试 正负390V

高压模块基本特性

• 升压模块 电容充电DC-DC 高压 ZVS 电磁炮±45-390V可调稳压



01 升压模块

---

一、前言

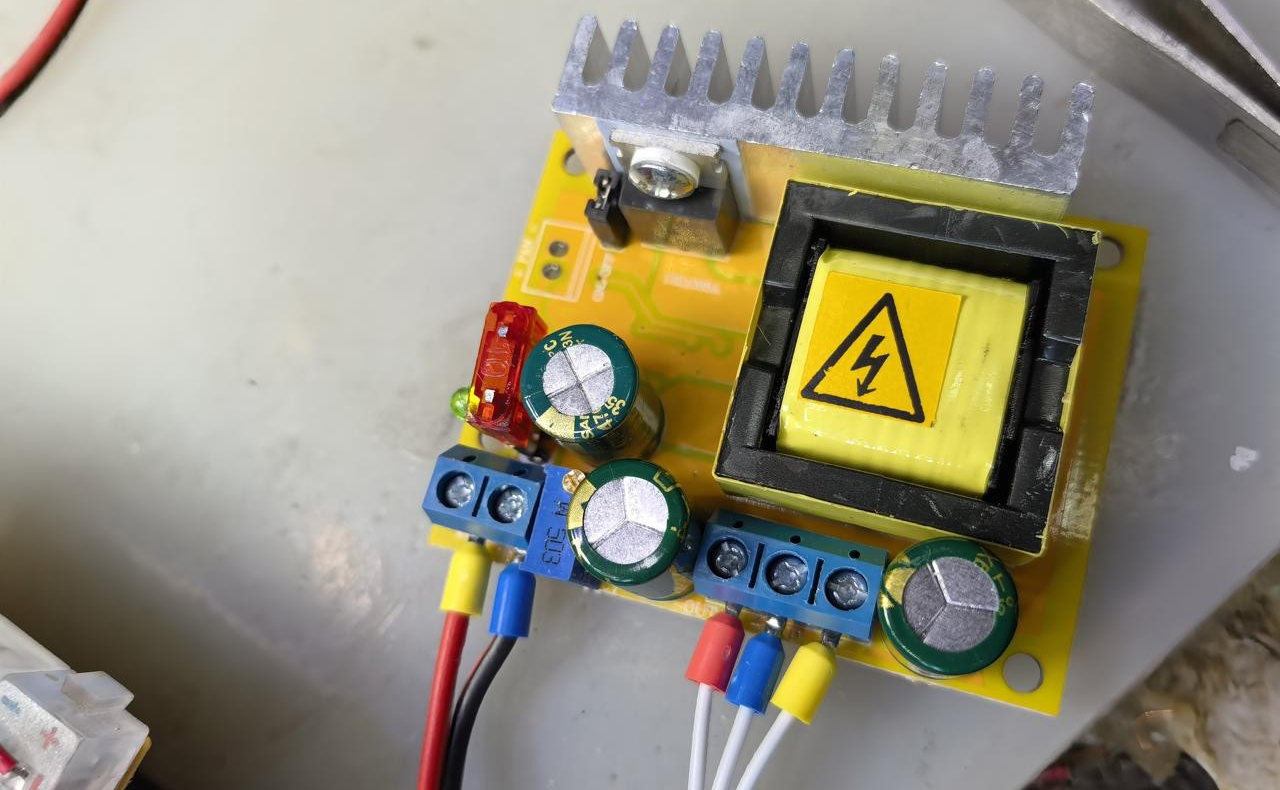

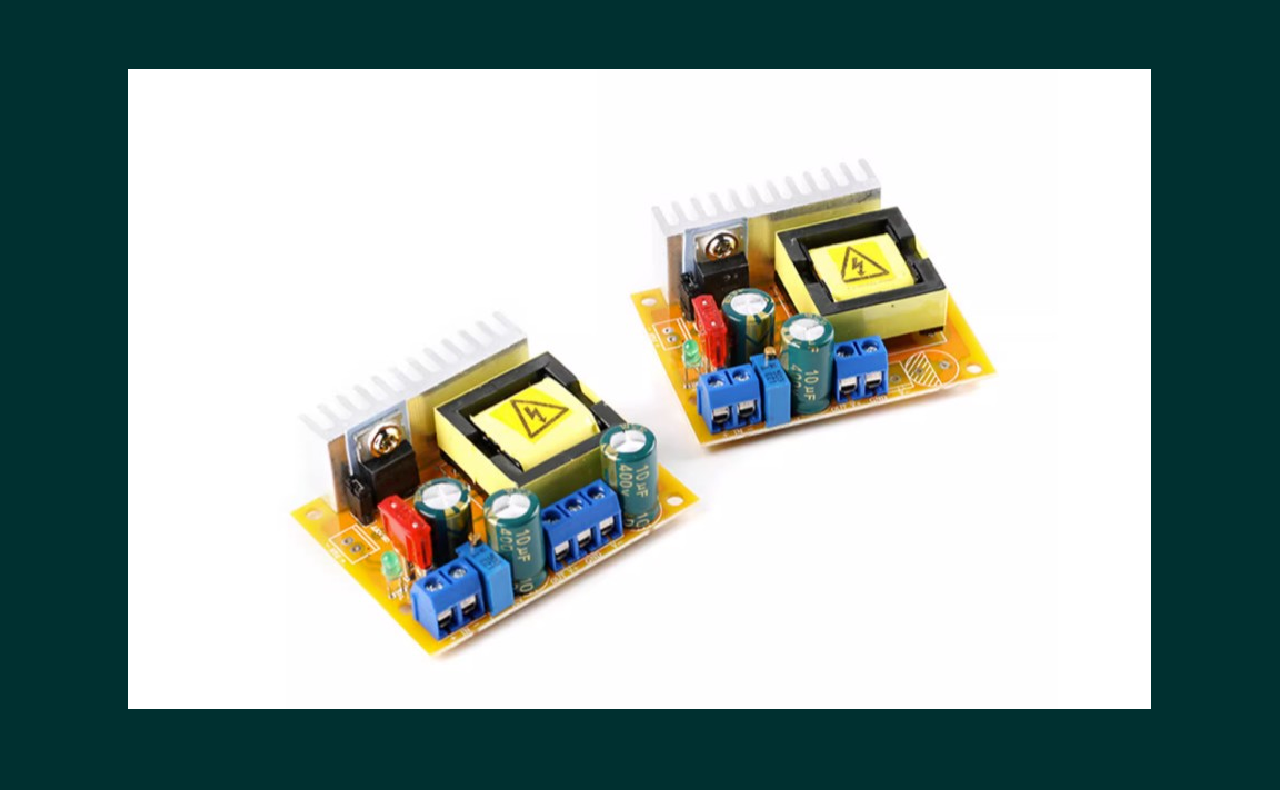

  这是在网络上购买的高压模块。 今天到货了。 这个模块很便宜， 只有14块钱。 输入电压范围是 10V 到 32V， 输出正负高压， 从 45V 到 390V。 电路板后面的 US3M是一款超快回复二极管， ·耐压超过 1kV， -最大电流 3A。 =下面对其进行初步测量。

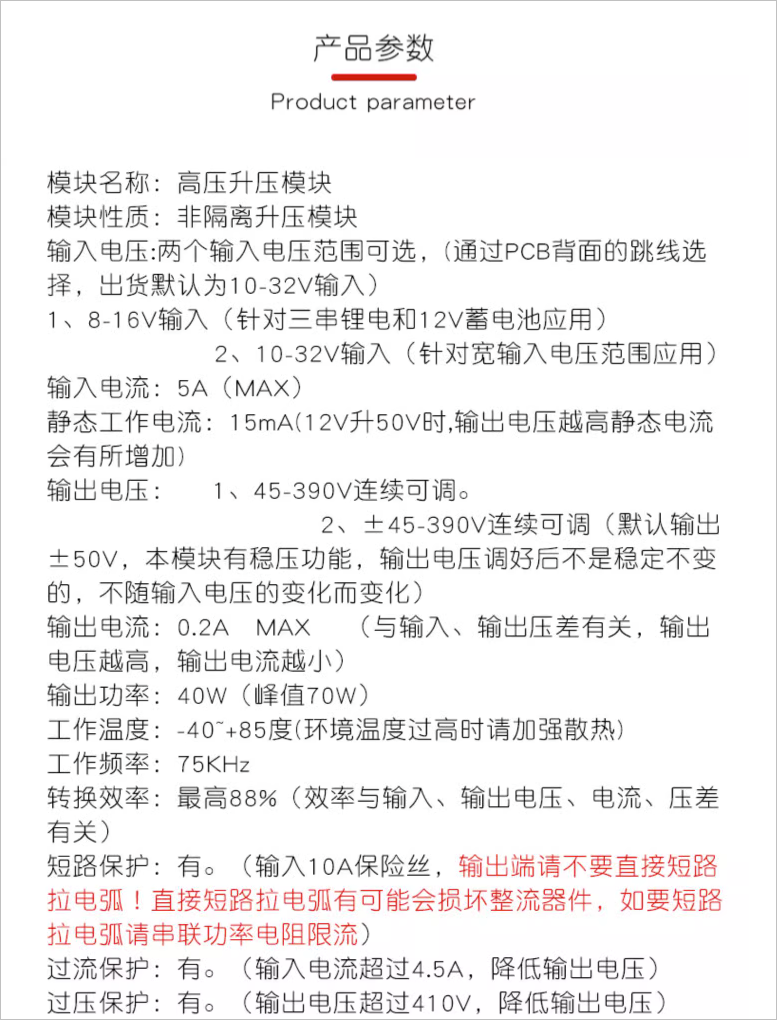

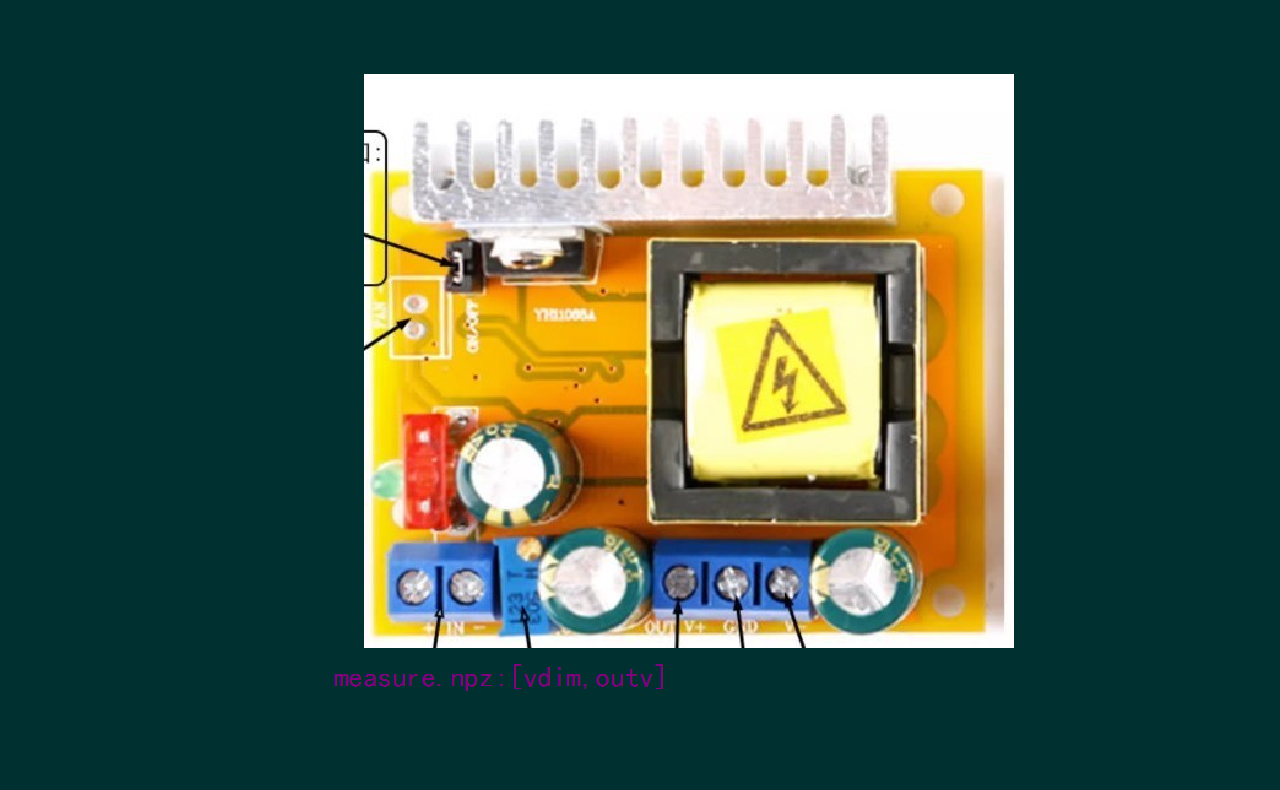

▲ 图1.1.1 模块的基本参数

二、测量结果

1、上电初测

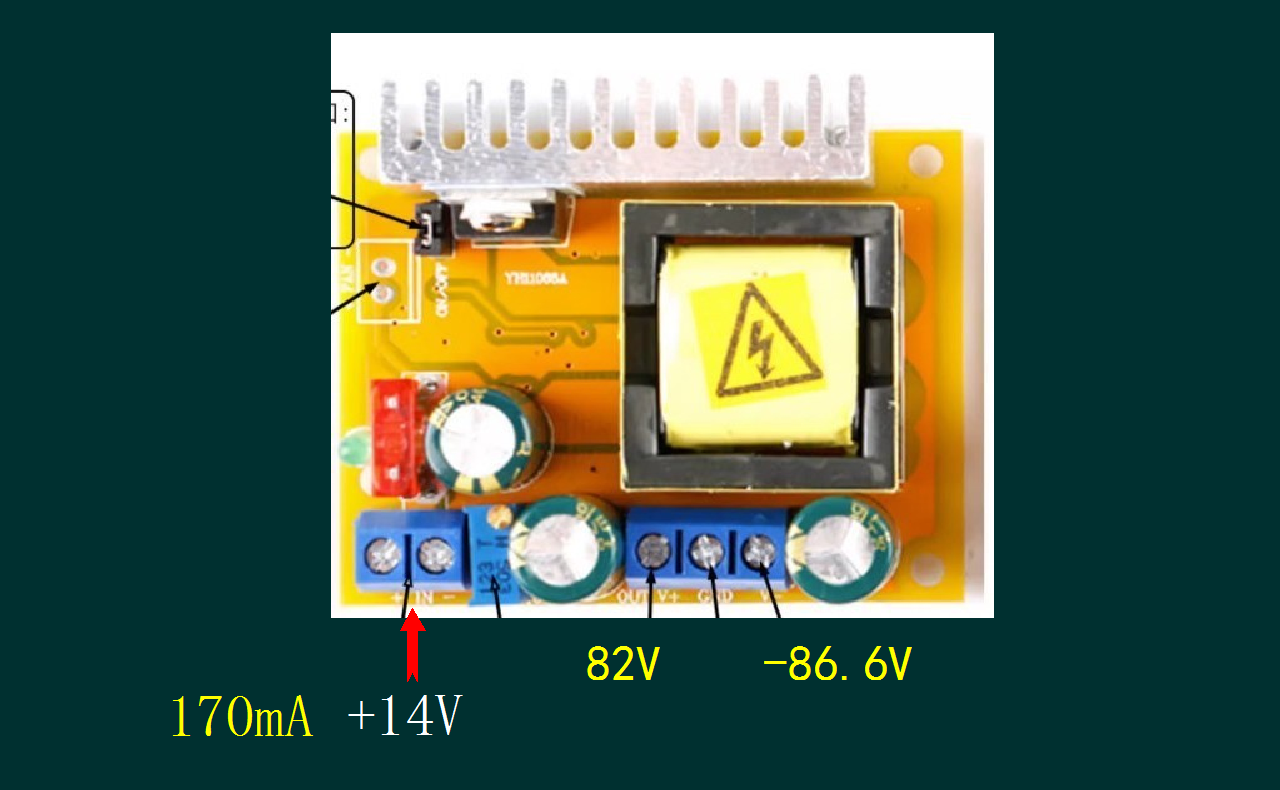

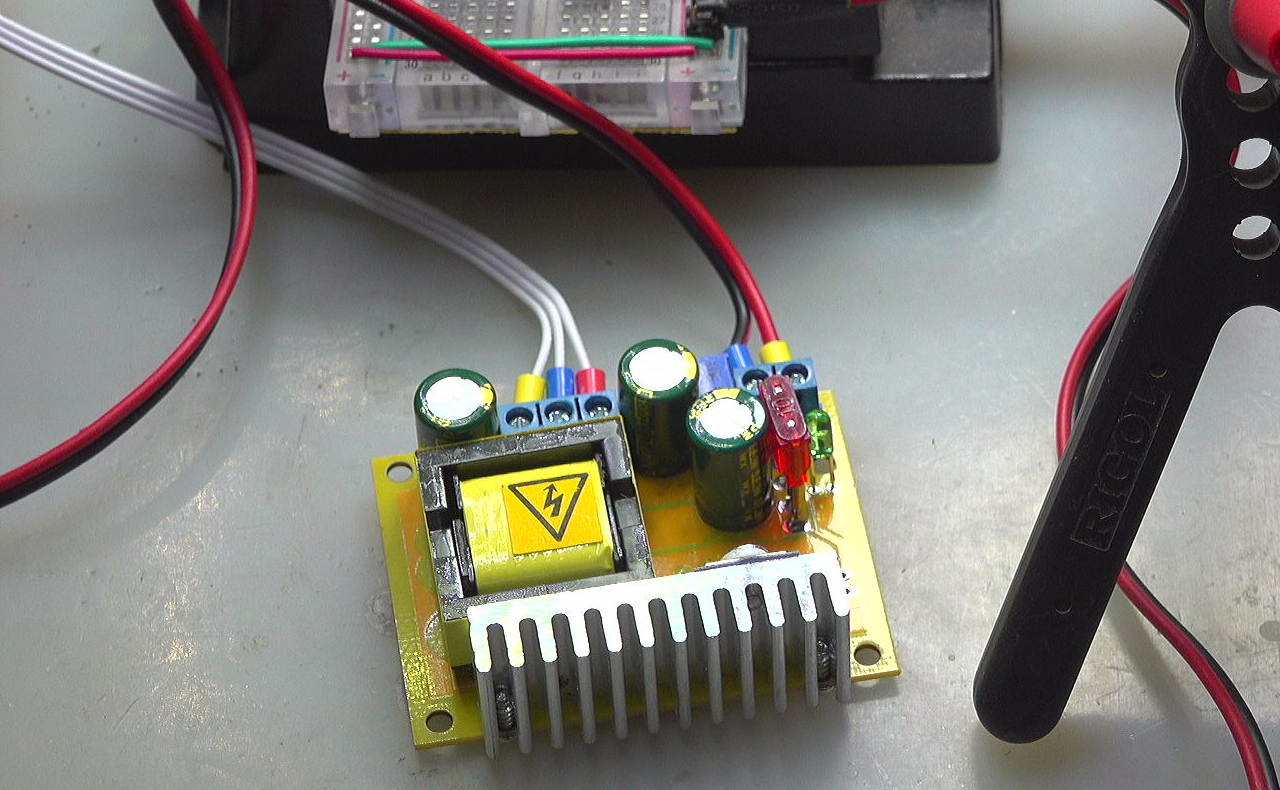

  通过面包板给模块施加14V工作电源， 可以测量模块输出逆变的高压。 初始工作电压为14V， 两个高压分别为82V 和负86.6V。 此时，模块的工作电流为 170mA， 这个电流上下波动。  这个静态功耗要比网络上介绍材料中所说的静态工作点缪 15mA 大了 10倍。

  下面通过模块上的多圈电位器， 调整输出电压。 可以看到最低电压为 43V 左右。 反方向调整多圈电位器， 升高输出电压。 可以看到随着电位器减小， 电压上升速度加速。 最高电压为 403V左右。 在输出电压最高时， 负电压大约为负427伏。

2、工作电压

  下面测量一下模块的工作电压。 使用 DH1766 提供从 0V 到20V的工作电压， 测量输出电压。  这是测量的结果。  可以看到 当输入电压超过9V之后， 输出电压便稳定在82V。  这说明模块的工作电压需要大于 9V。

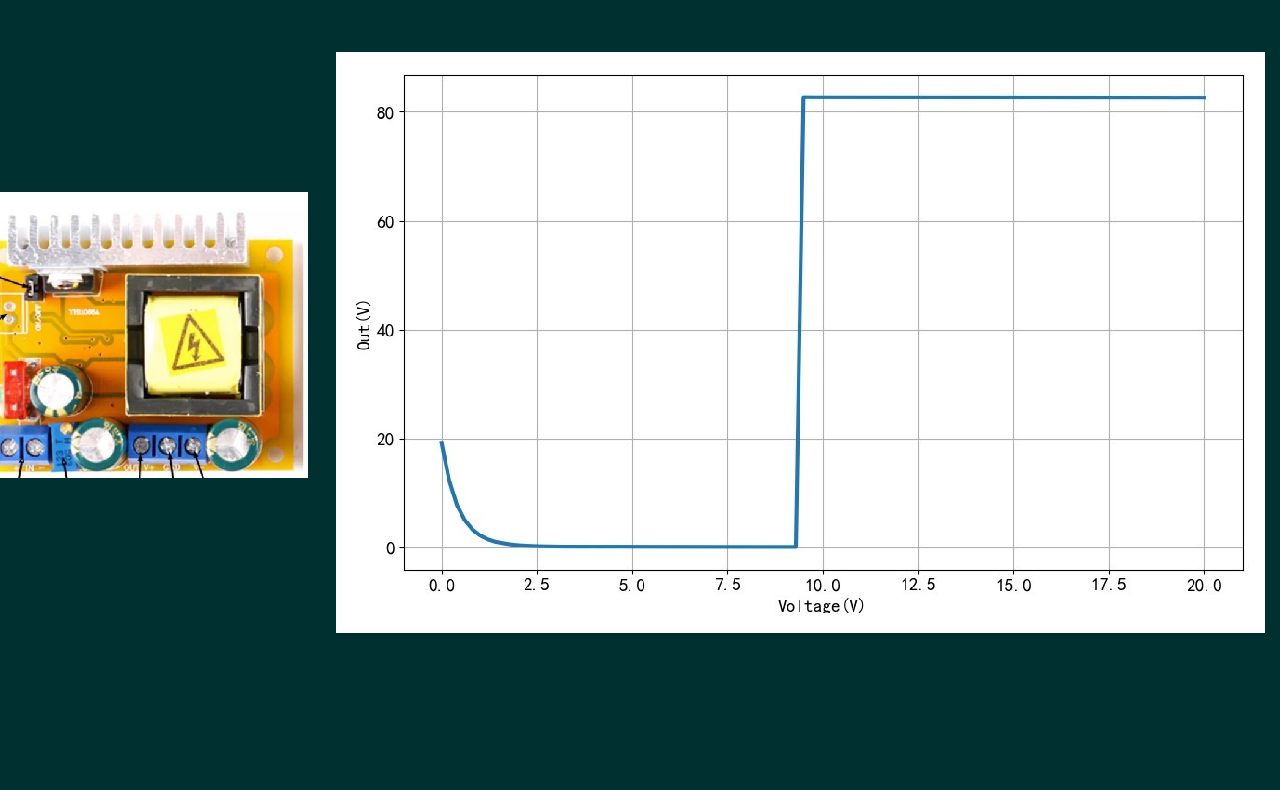

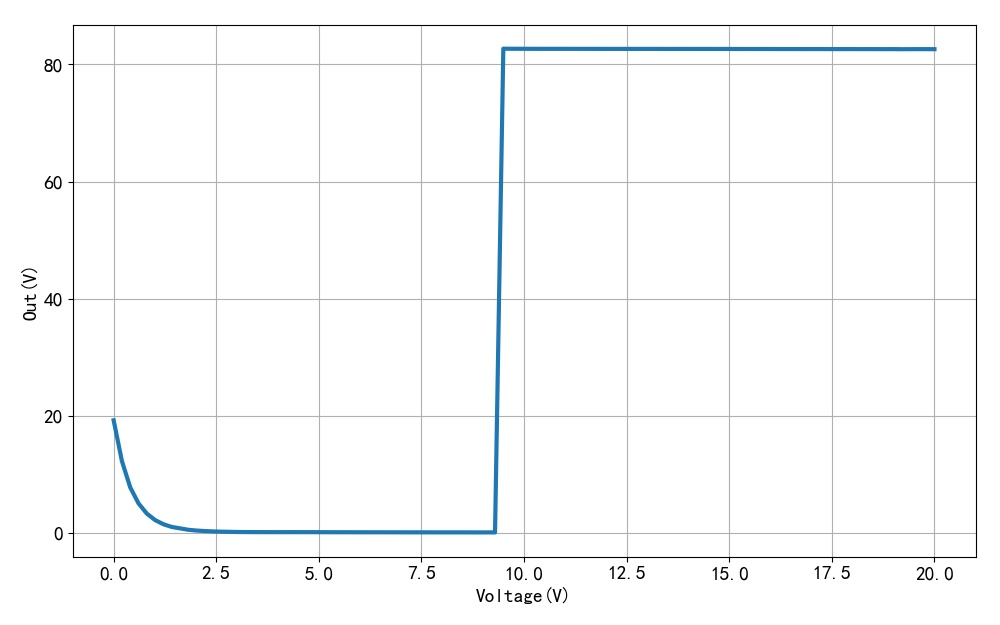

▲ 图1.2.1 输入电压与输出电压之间的关系

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

vdim = linspace(0, 20, 100)
outv = []

dh1766volt(0)
time.sleep(5)

for v in vdim:
    dh1766volt(v)
    time.sleep(2)

    meter = meterval()
    outv.append(meter[1])

    printff(v, meter)

    tspsave('measure', vdim=vdim, outv=outv)

plt.plot(vdim, outv, lw=3)

plt.xlabel("Voltage(V)")
plt.ylabel("Out(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

3、输出带负载

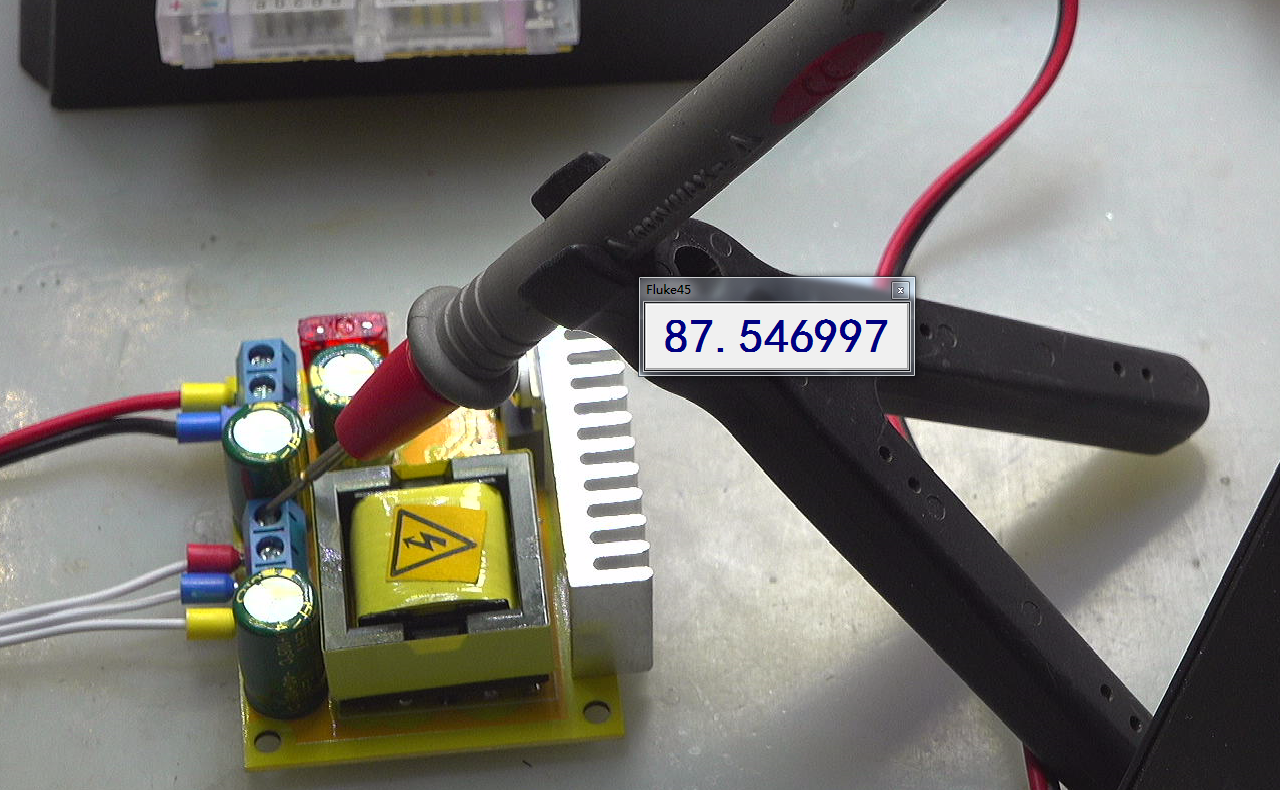

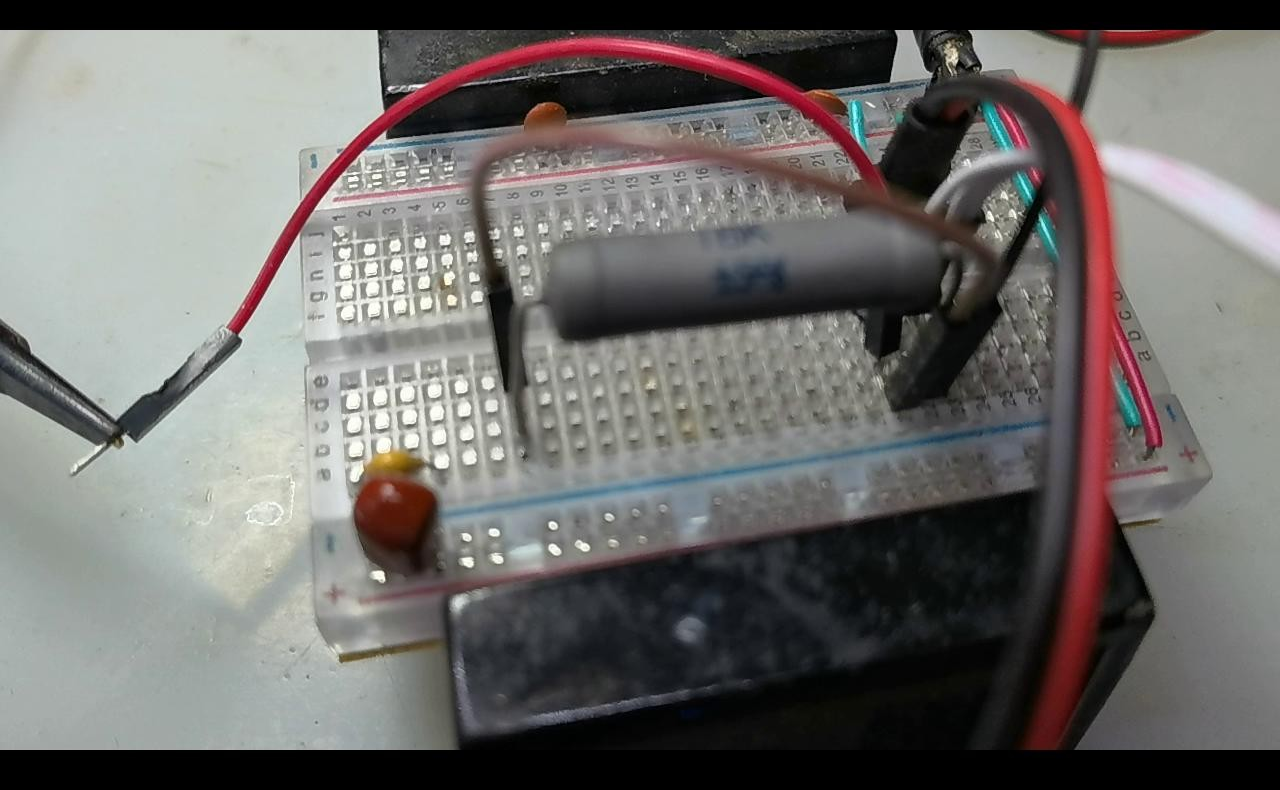

  下面使用一个 18k 欧姆的电阻作为模块的负载， 测量一下该模块输出带载能力。  在空载的时候， 输出电压为 82.6V， 增加 18k 欧姆的负载后， 输出电压居然升高到 88.6V。 这说明该模块输出电压并没有稳住。



※ 总  结 ※

---

  本文测量了一种高压模块的基本性能。  它的带载能力比较奇怪。 具有负阻抗特性。

一、动态特性测量

高压模块带载能力

（1）空载情况

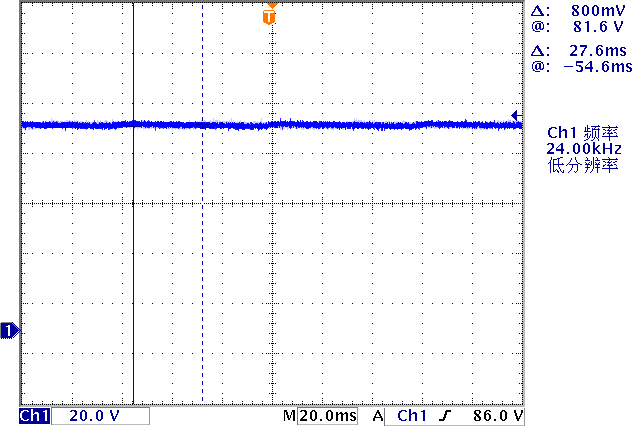

  使用示波器测试模块上电后的输出电压变化情况。  这是测量一侧的结果， 设定输出电压为 82.5V。 可以看到， 在一开始电压上升到 120V以上，  由于是空载， 所以输出电压逐步下降，  大约 1.5秒之后， 电压开始上下调整，  最后进入稳定期。 这说该模块的动态调整特性并不是太好。

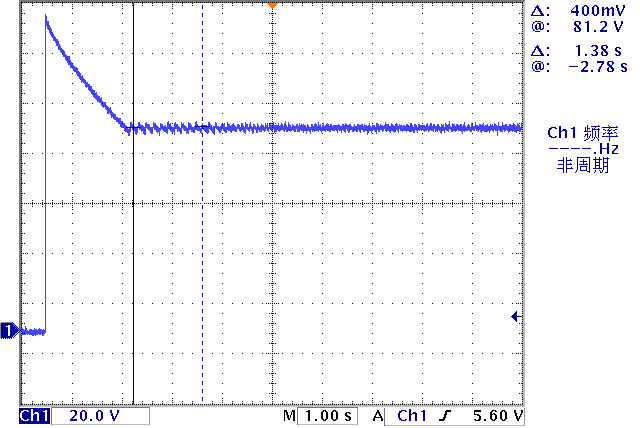

▲ 图2.1.1 上电过程

（2）增加负载

  下面给出高压模块增加负载， 负载是一个18k 欧姆的大功率电阻。 在之前测量的时候， 发现增加负载之后， ·输出电压反而上升了。 这是一个奇怪的现象。 这是测量模块上电后的波形。 首先它还存在着过冲， 更重要的是后面出现了振荡。  拉开示波器波形， 可以看到这是一个周期大约70毫秒， 峰峰值为 40V 的振荡电压。 这也太出格了。

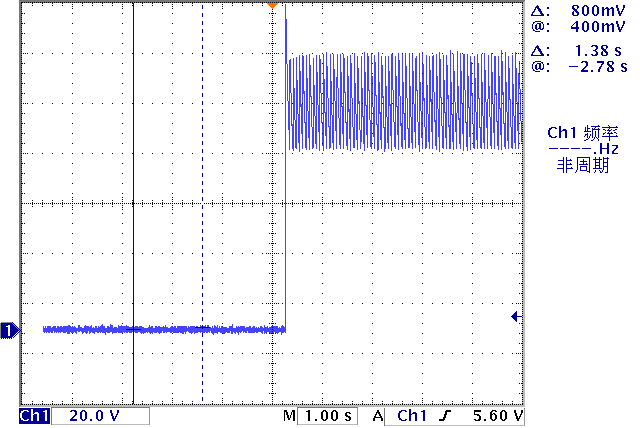

▲ 图2.1.2 增加 18k负载电阻之后的输出电压波形

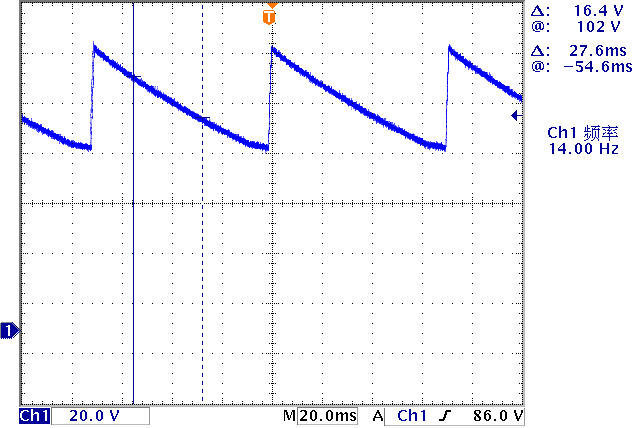

▲ 图2.1.3 增加 18k负载电阻之后的输出电压波形

  将负载电路增加到 51k 欧姆， 对应的电压波动减少了， 不过还是能够看到其波动的周期还是大约70ms 左右。  这应该说明该稳压模块在设计上元器件参数存在缺陷。

▲ .负载为51k欧姆对应的电压

---
