单个晶体管音频放大电路

单晶体管放大电路



01 大电路


一、前言

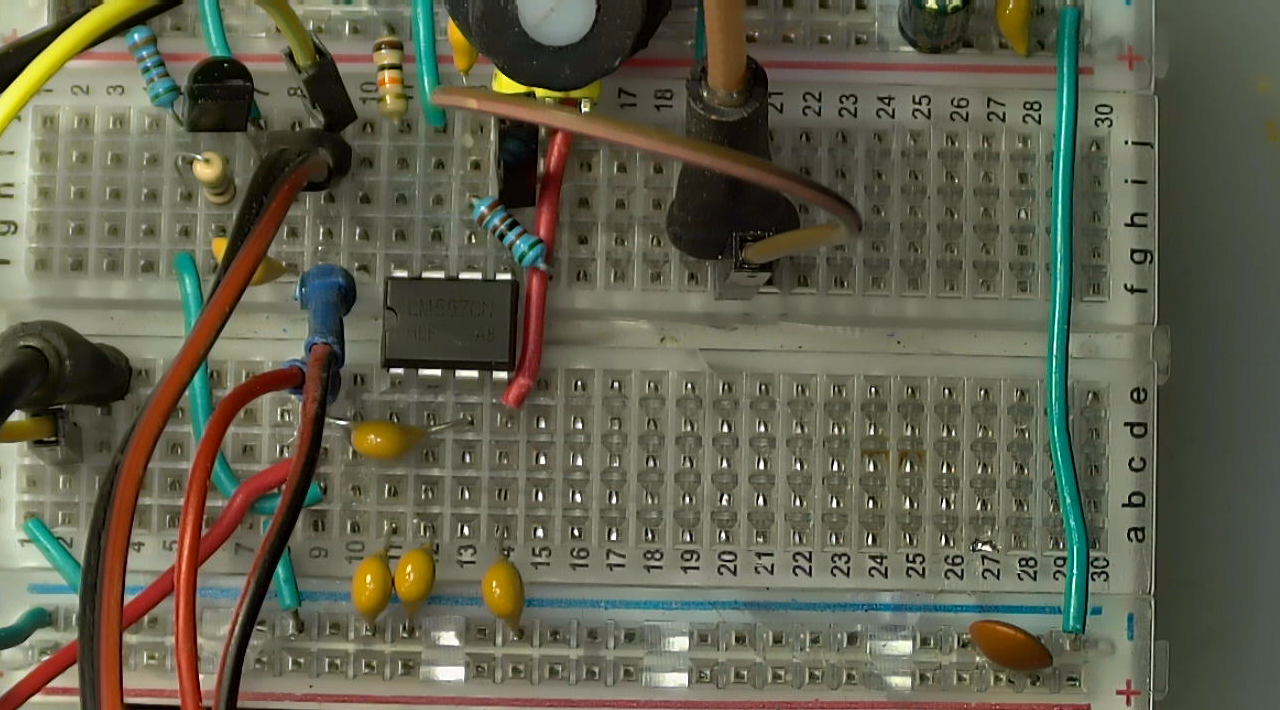

  在电子锥筒设计方案中, 需要能够检测到场地内的 20kHz 电磁导航信号是否还存。   在前面测试 LM567 音频信号检测电路中, 需要信号在进入LM567 之前, 幅值需要大于等于 5MV。 这是峰峰值的要求。 ·对于普通的LM567, 它的频率会出现偏差。 因此进入LM567的模拟导航信号的幅值需要能够大于 10mV。   下面让我们看看使用普通的单管 NPN 三极管, 是否可以实现对导航电磁信号完成检测攻能。

GM1694531361_1280_720.MPG|_-4

二、电路原理图

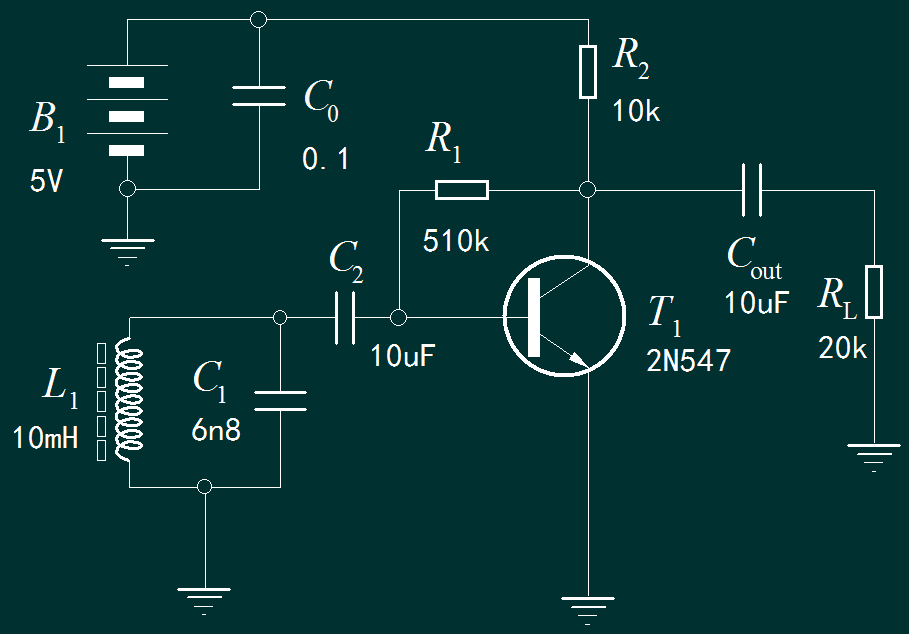

  为了节省设计成本,  这里使用了单个 NPN 三极管形成信号放大电路。 工作电源为 5V,  负载电阻和偏置电阻分别选用 10k欧姆和 510k 欧姆。 放大电路负载为 LM567, 对应的输入阻抗为 20k 欧姆,   下面来仿真一下这个信号放大电路。

GM1694532383_1280_720.MPG|_-6

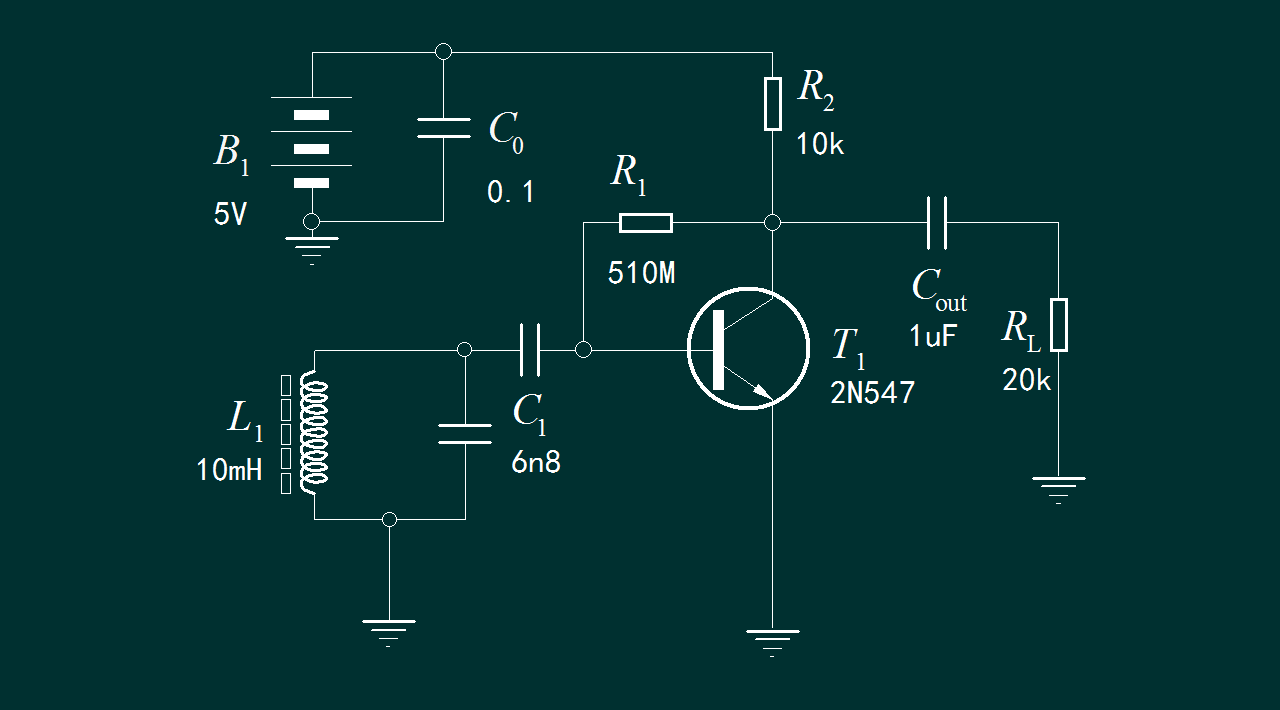

▲ 图1.2.1 测试电路

▲ 图1.2.1 测试电路

1、仿真结果

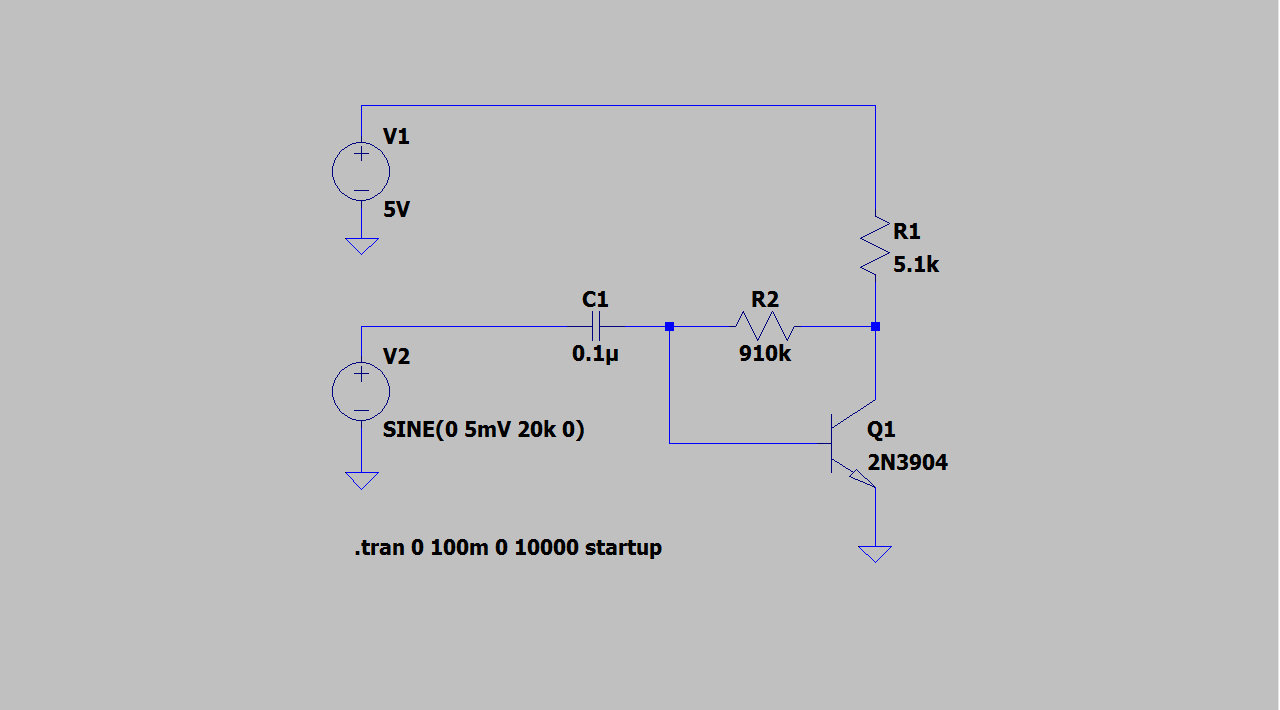

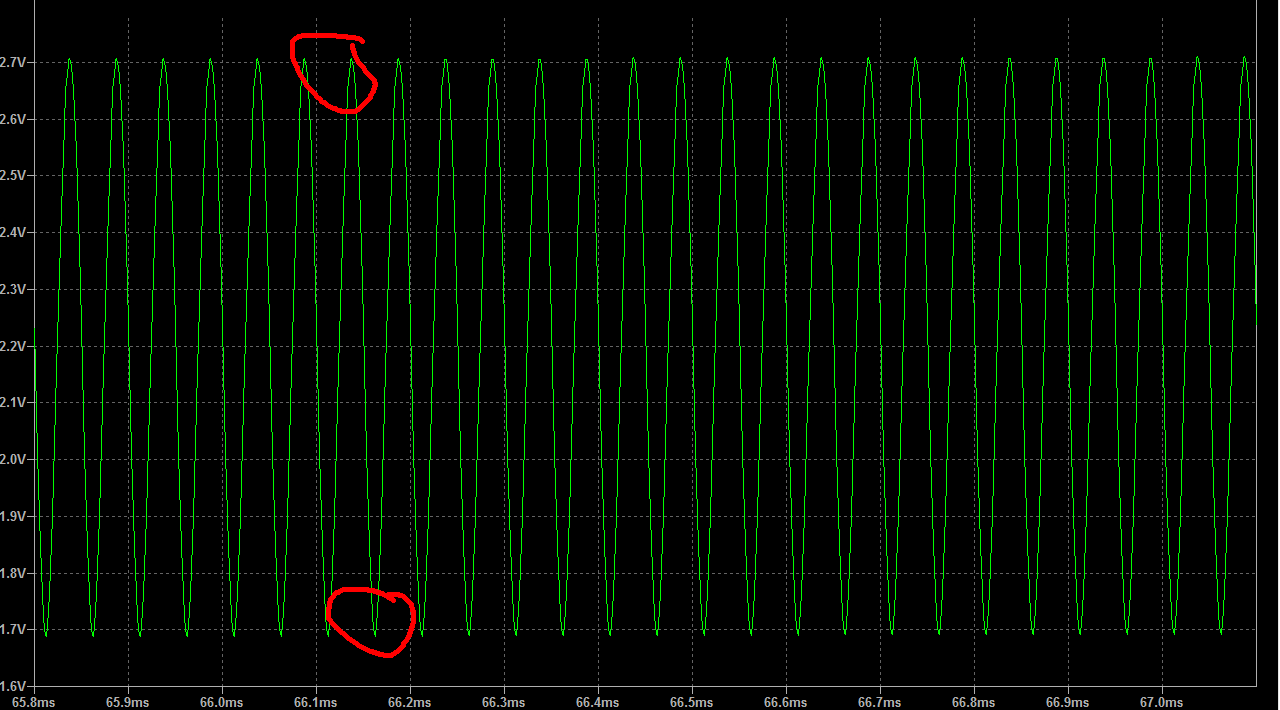

  在 LTspice中建立仿真电路,  输入 峰值为5mV 正弦波信号, 在晶体管集电极测量放大信号波形, 可以看到, 在前面 20ms 之后, 电路就进入的平稳放大阶段,  这个过渡阶段是因为耦合电容对晶体管静态工作点的影响。  展开看到信号波形和幅值,  信号的峰峰值大约为 1V,   这样可以获得电路的放大倍数为 100倍左右。 注意, 虽然输入信号峰值为 5mV, 但是输入信号的峰峰值为 10mV。 所以这个电路增益大约为 100倍左右。

GM1694562565_1280_720.MPG|_-11

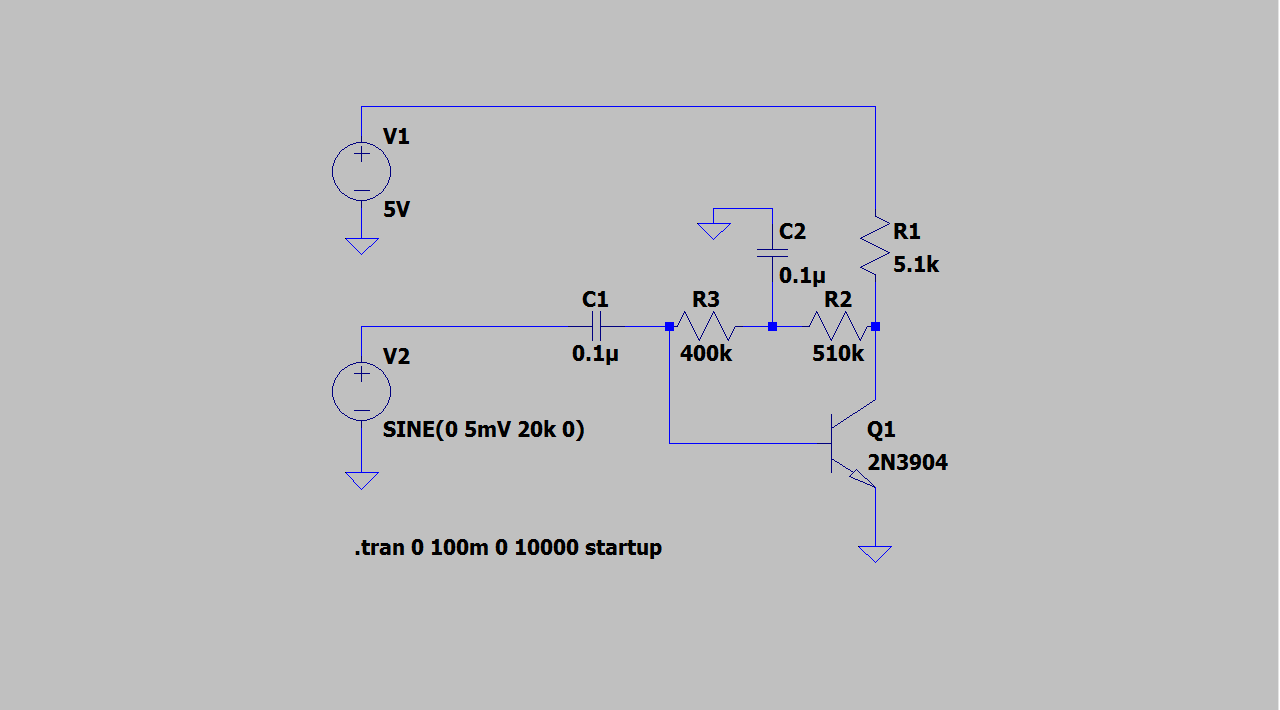

  电路中晶体管的偏置电压, 取自晶体管集电极。  现在把它分成两部分, 中间利用电容把交流负反馈去掉,  查看一下是否会对电路的交流增益有影响,  下面观察仿真结果。

GM1694562786_1280_720.MPG|_-6
  这是将信号放大部分展开后看到的波形,  信号的峰峰值仍然大约为 1V左右, 这说明放大倍数并没有出现明显的改变。

GM1694562885_1280_720.MPG|_-2

三、实测结果

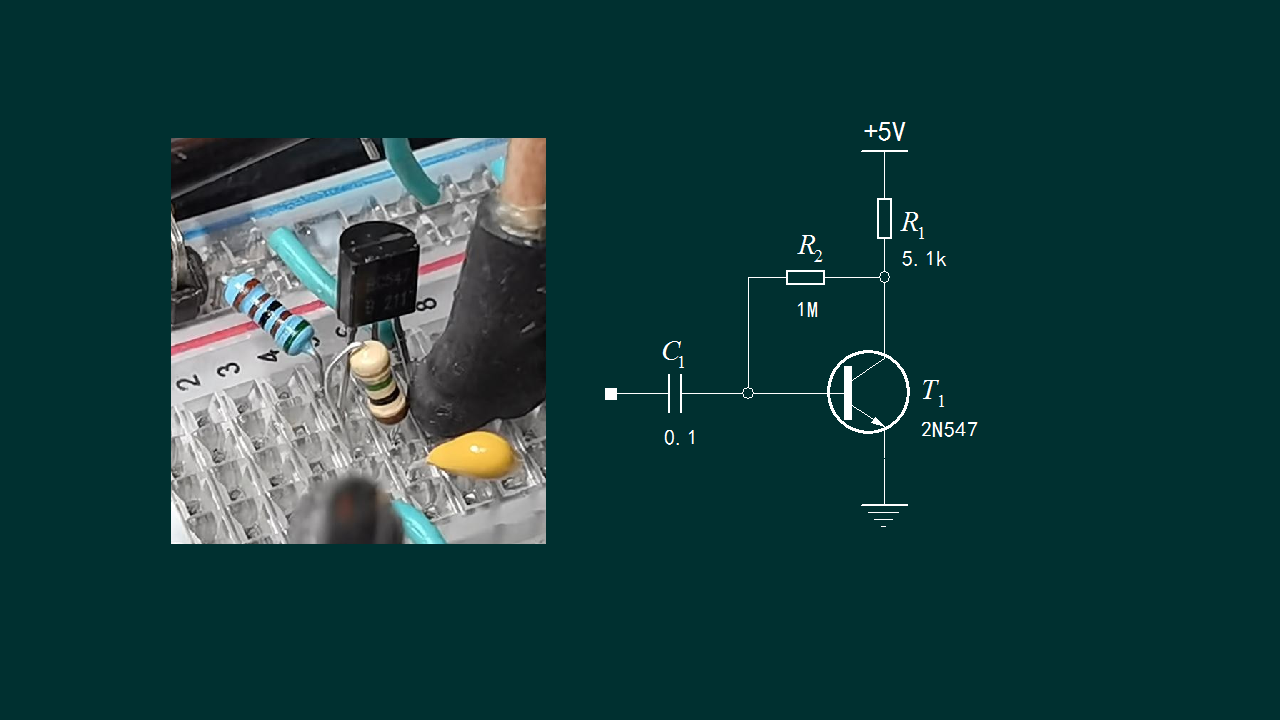

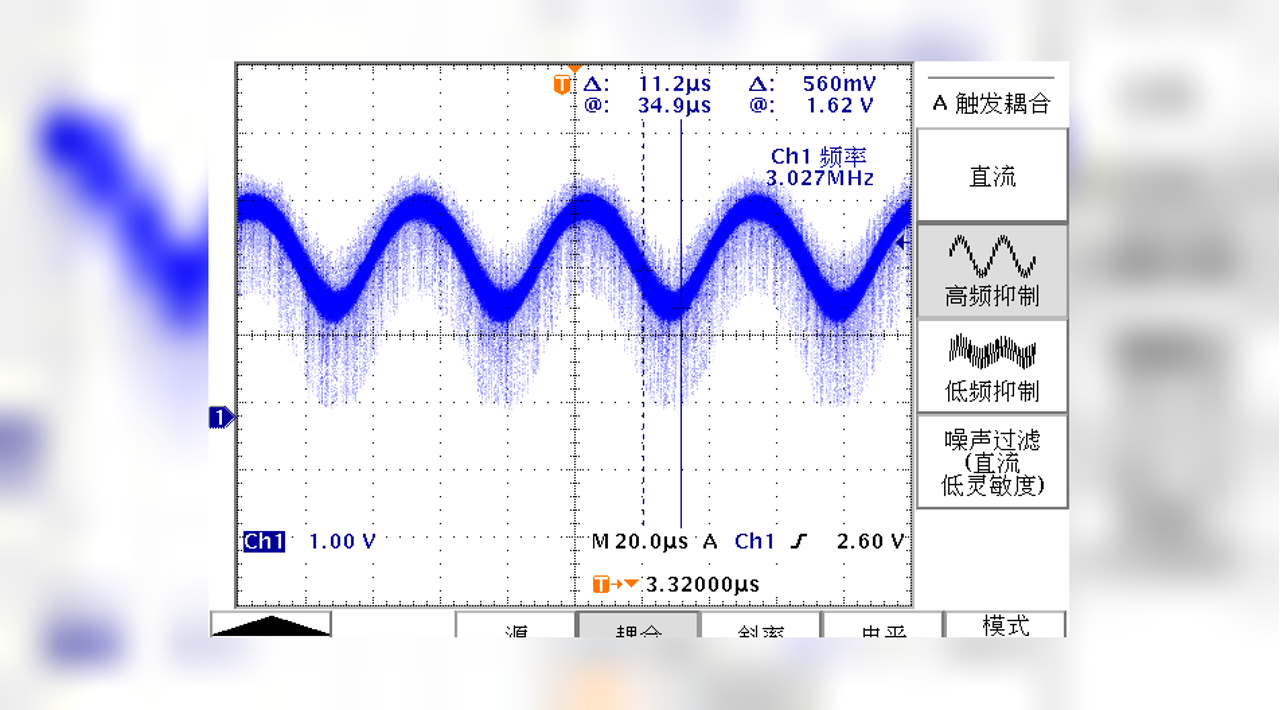

  下面在面包板上搭建物理实验电路, 测试电路的放大倍数。   这个电路只包含有四个元器件。  这里给出了实验中元器件电路图。  在5V 工作电源下, 电路的静态工作电压为 2.3V, 这是T1集电极静态直流电压。  下面输入 峰峰值为 20mV , 20kHz 的正弦波, 测量 T1 集电极电压波形。  可以看到信号被放大了, 信号的峰峰值大约为 2V。 由此可以看到该电路的增益大约为 100。  这与前面 LTspice 仿真的结果是相似的。

GM1694571870_1280_720.MPG|_-9

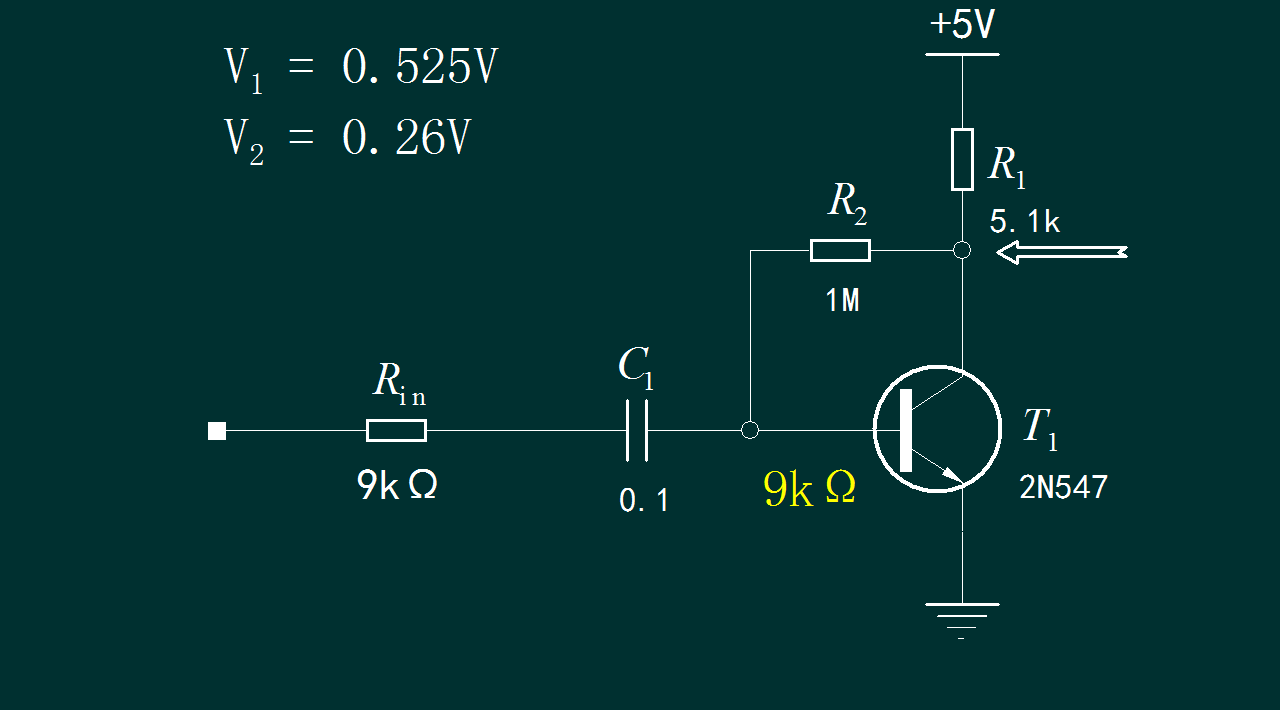

  下面测量一下电路的输入阻抗。   使用替代方法测量。  在开始时,  测量电路放大信号的交流电压为 0.525V。  在串入 9k 欧姆电阻之后, 放大信号幅值将为 0.26V。  因此, 这个电路实际输入阻抗大约为 9k 欧姆左右。

GM1694572881_1280_720.MPG|_-7



  结 ※


  文对于用于放大 20kHz 导航信号单管放大电路进行了测试, 该电路输入阻抗大约 9k 欧姆,  电压增益大约为 100倍。

GM1694573093_1280_720.MPG|_-3
