01 电流互感器

---

一、前言

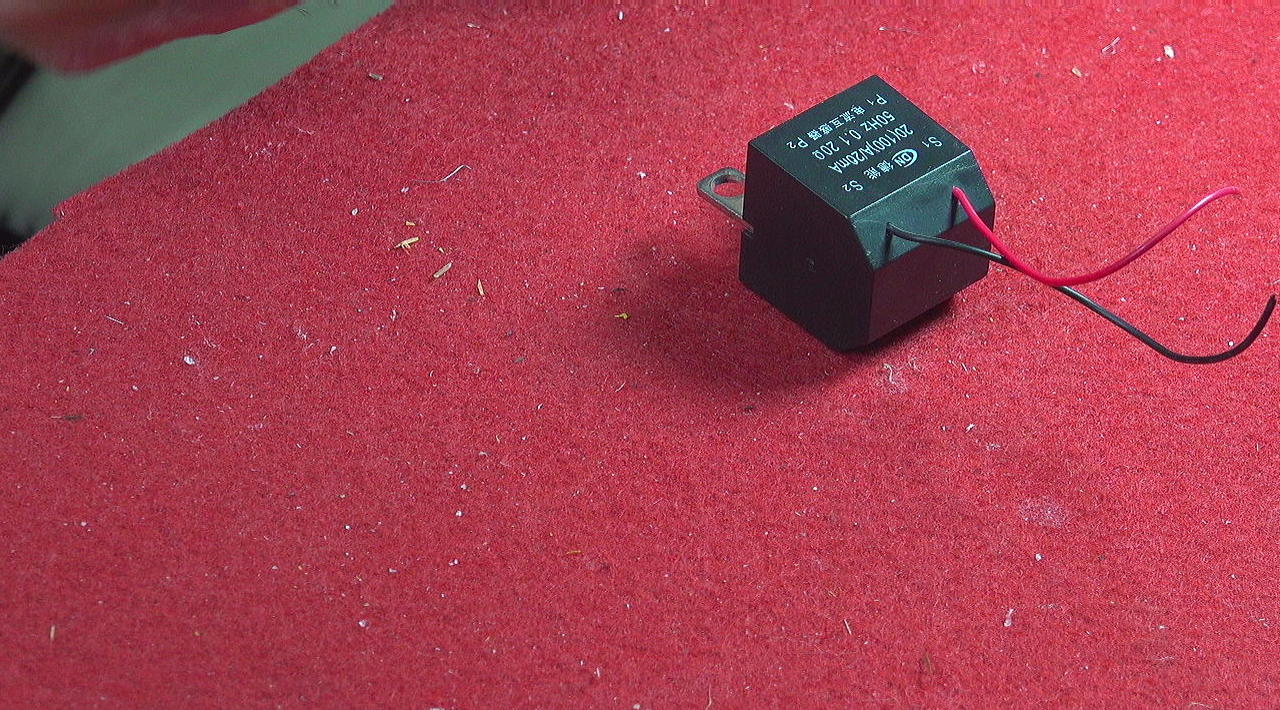

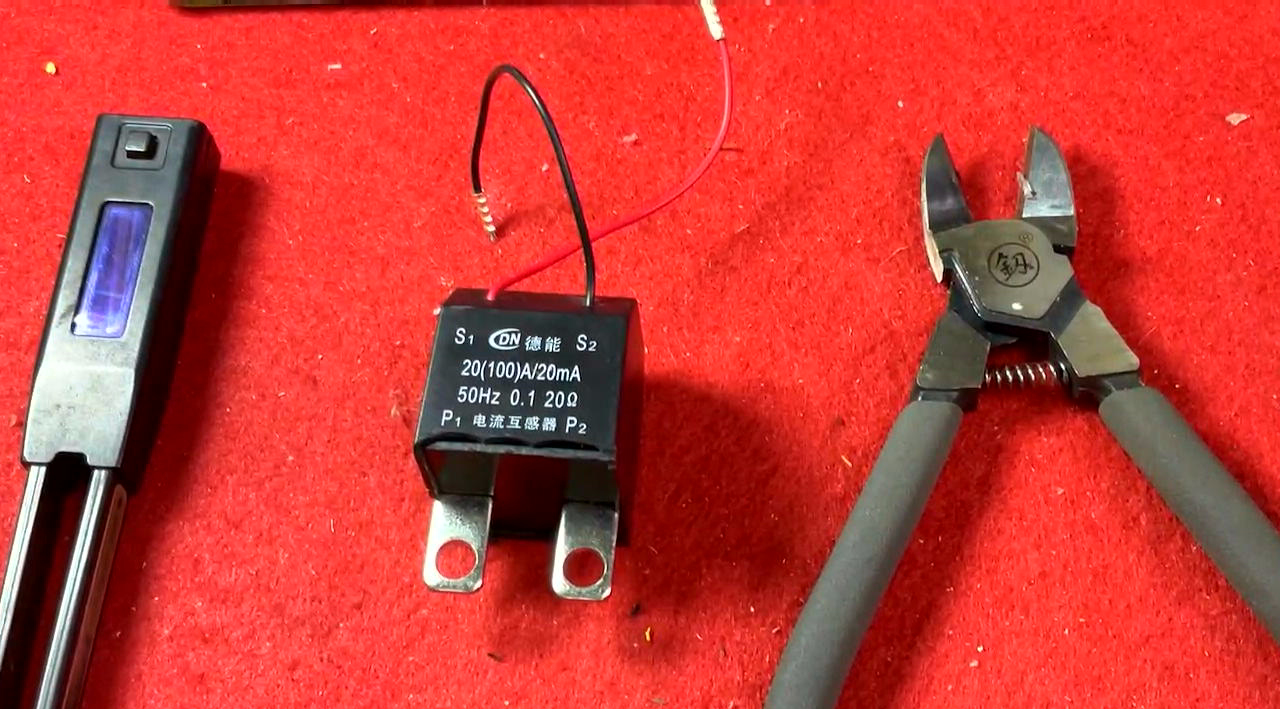

  现在手头有一个电流互感器， 它原边通过 20A， 副边是 20mA。  下面还注明， 工作频率为 50Hz， 0.1 这个参数不知道是什么含义。 20欧姆。 是对应着什么电阻呢？  下面对这个电流互感器进行初步测量一下。

二、传感器电气参数

  首先使用 SmartTweezer 测量原边的参数， 对应的电感上为 124.3微亨， 电阻大约为 0.1欧姆； 副边参数显示的不太稳定， 电阻大约为 20.25千欧， 126.3 亨利。 测量频率为 100Hz。   根据原边和副边电感量来看， 它们相差大约 一百万左右。 ·那么两者匝数之比应该在 1000。  这与该电流传感器的变比为 1000 是相符合的。

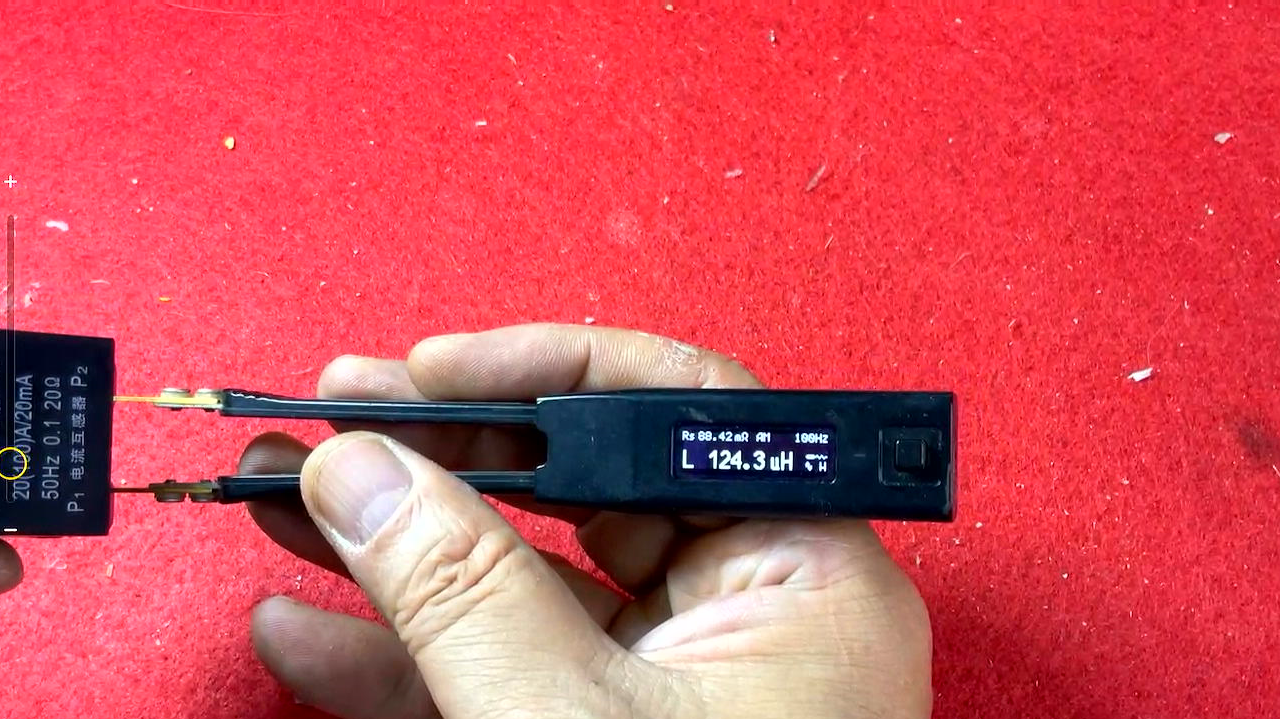

▲ .原边参数：0.1欧姆， 124.3微亨

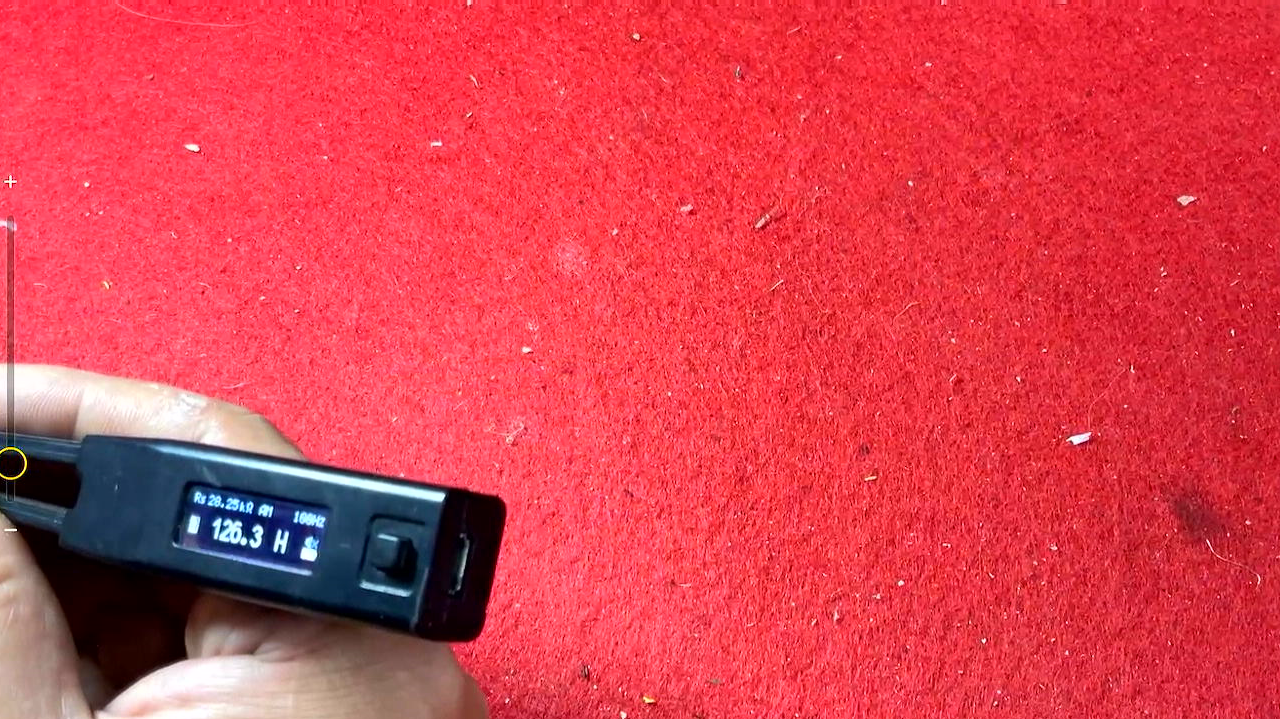

▲ .副边参数： 20.25k欧姆， 126.3亨

三、内部结构

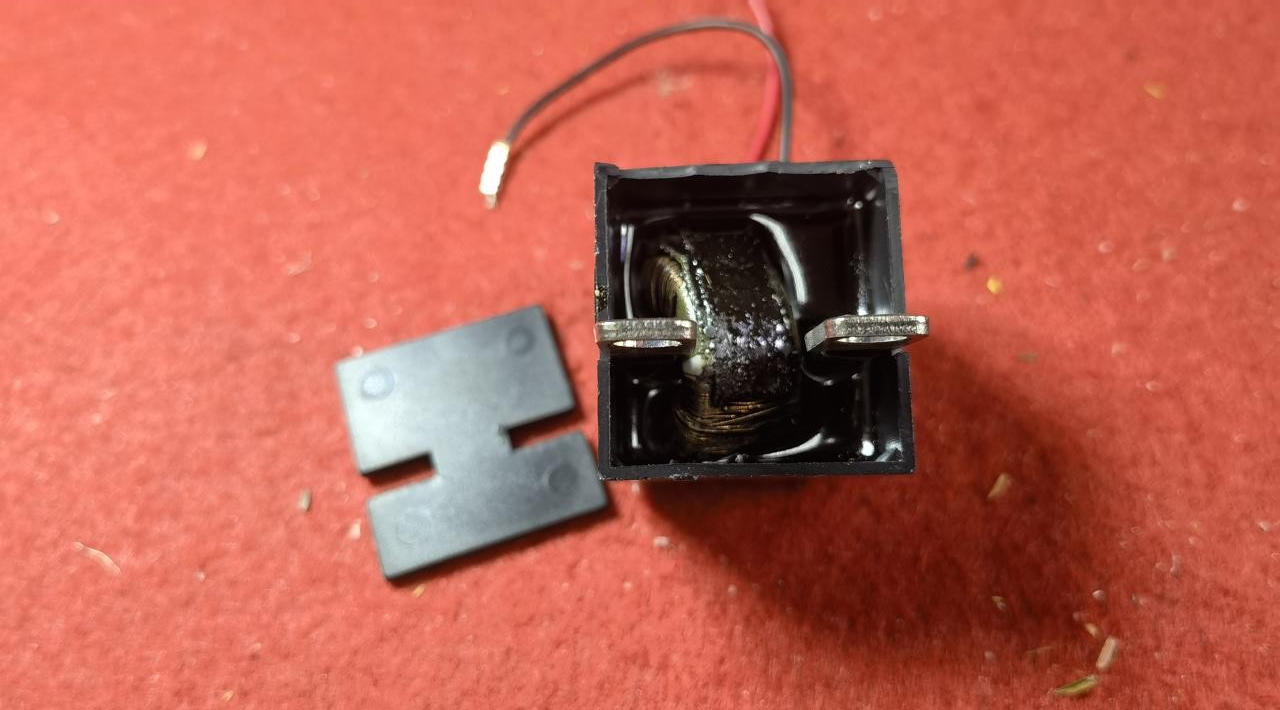

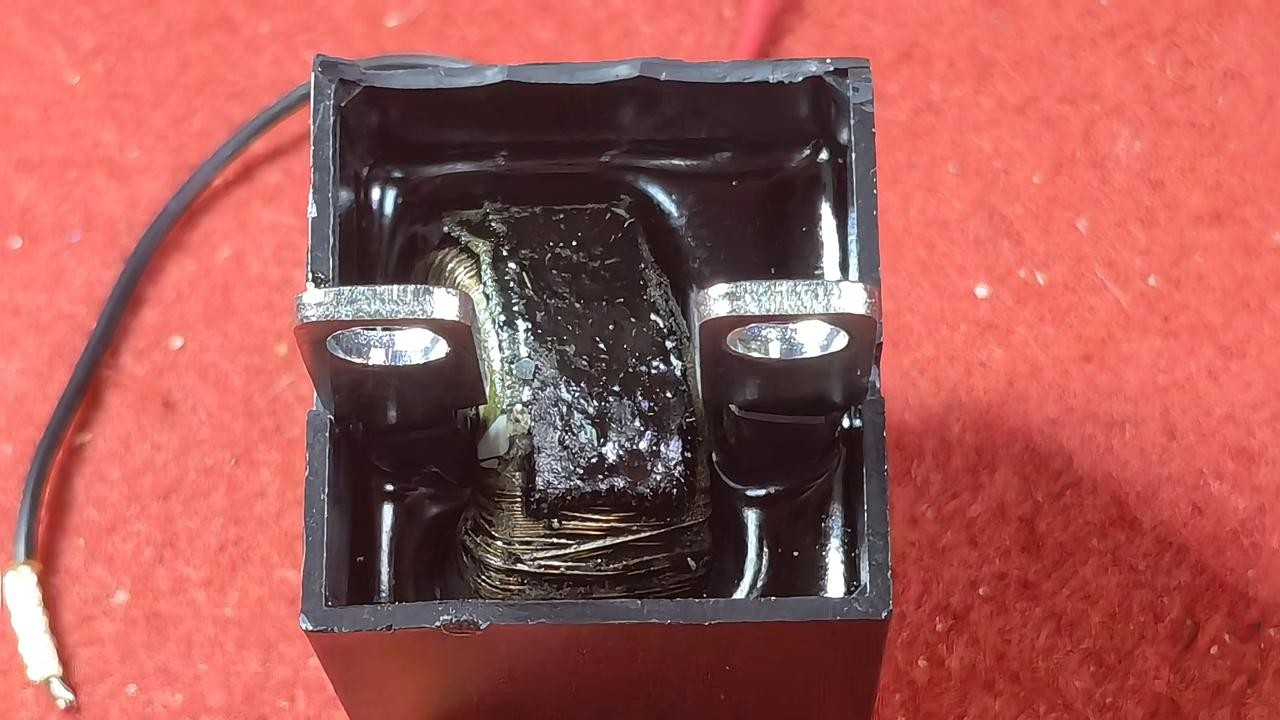

  下面利用斜口钳打开传感器底部封盖。 可以看到内部的结构。  内部有一个磁环， 电流传感器原边只有一匝， 是一个很粗的金属导线作为原边。  副边则密集缠绕这细线。   根据前面测量的结果来看，  副边的匝数应该是 1000匝。



※ 总  结 ※

---

  本文对于手边的一个电流互感器进行了测量。  它的原边与副边的电感比值大约为 100万倍， 这对应着电流互感器原边和副边线圈匝数比值 为 1000：1。  这正是电流互感器的电流比值。  但是， 电流互感器上的 参数，  在50Hz后面的 0.1 以及 20欧姆， 究竟是什么含义呢？ 有谁清楚， 帮助解释一下吧。

---
