日光灯管的工作电压

奇怪的日光灯工作电压



01 日光灯管工作电压

---

一、前言

  日光灯是依靠汞蒸气电离放电，  所产生的紫外线激发荧光粉发光。 我一直对于日光灯点燃之后的特性存在疑虑，  毕竟它比白炽灯发光机制更复杂。

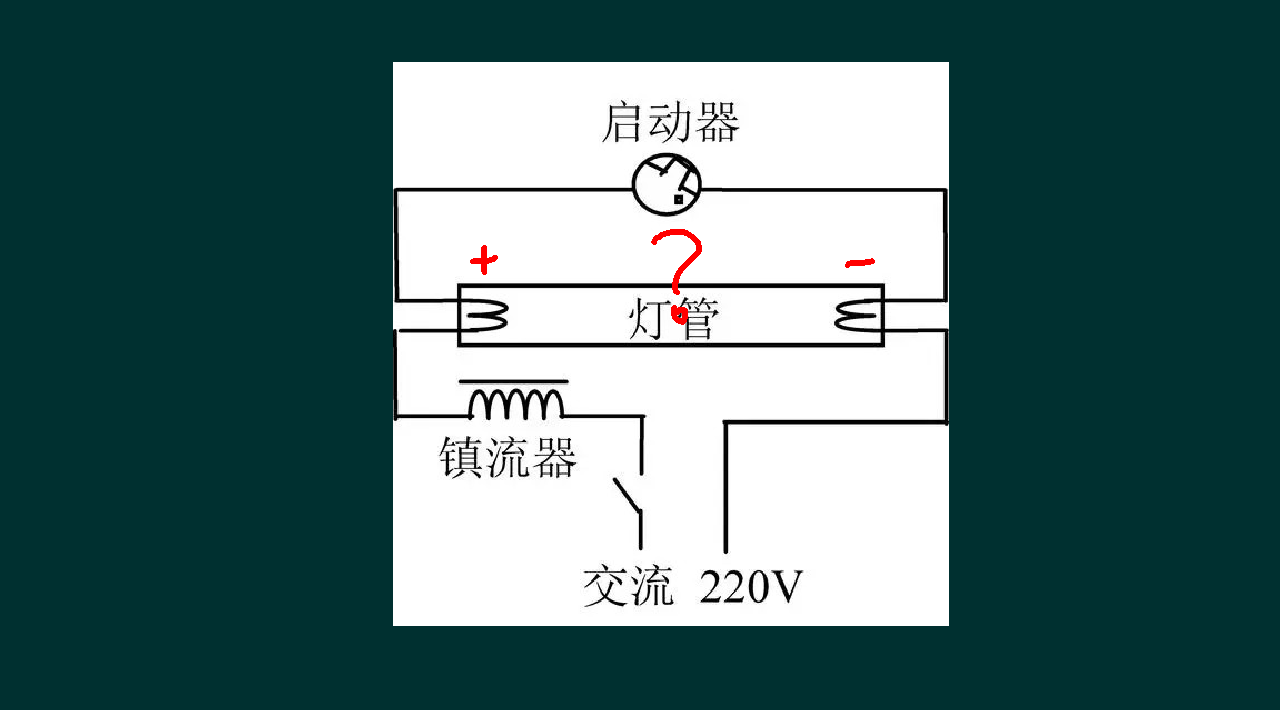

  这是日光灯电路，  包括有日光灯管， 镇流器， 也就是一个电感， 以及一个启辉器。  启辉器内部的氖泡中具有双金属弹簧片，  能够闭合和断开灯丝回路。 电感在启辉器断开过程中所产生的高压会击穿 灯光， 从而点亮日光灯。 我想知道， 灯管在点亮后， 电压有多少？  电压波形是什么样的？

二、搭建测试电路

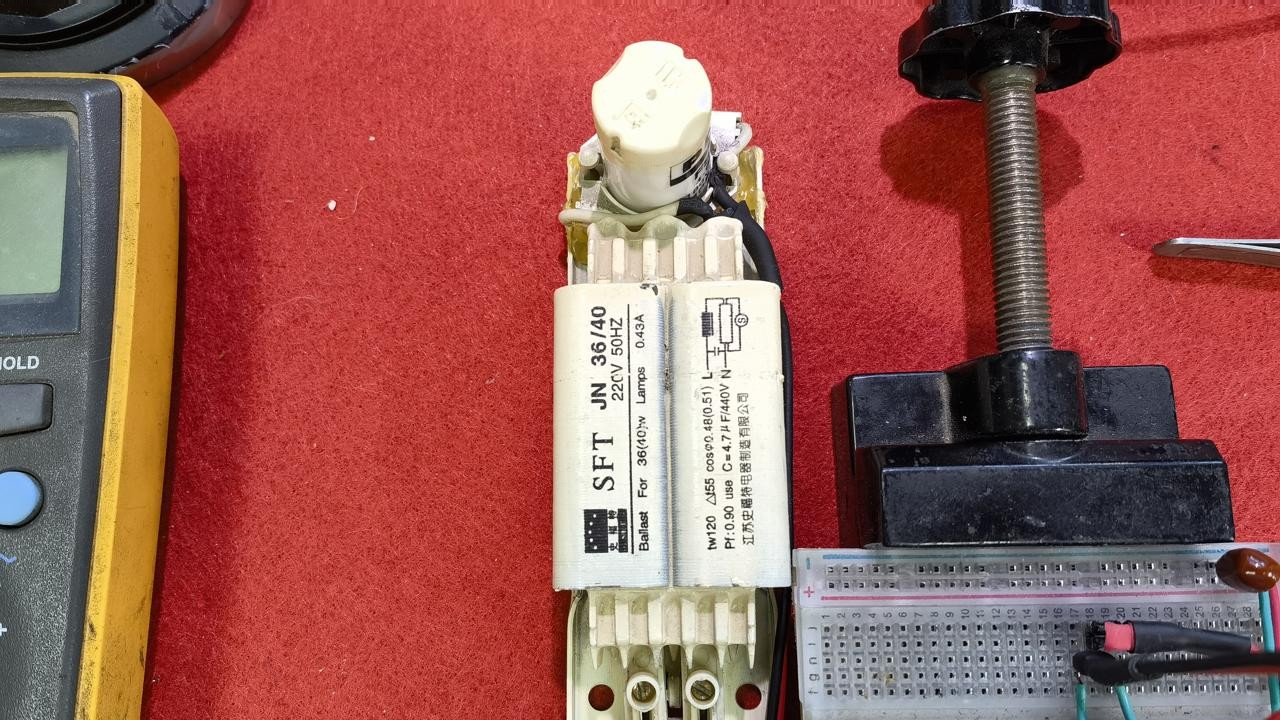

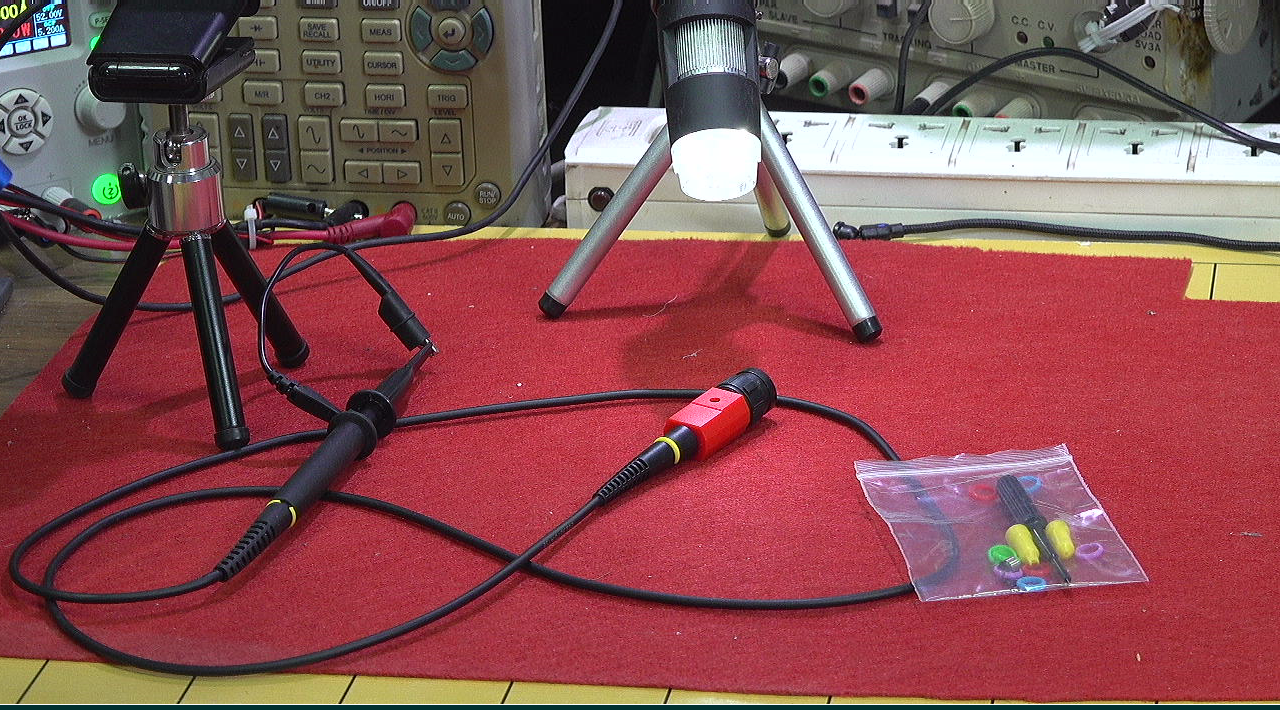

  正好手边有上次旧日光灯管更换时所剩下的镇流器和启辉器，  这个日光灯管也是剩下的。  可以应用昨天到货的高压示波器探头，  直接测量灯光工作时 两端的电压波形。 ·来看看工作状态下的日光灯管的电压特性。

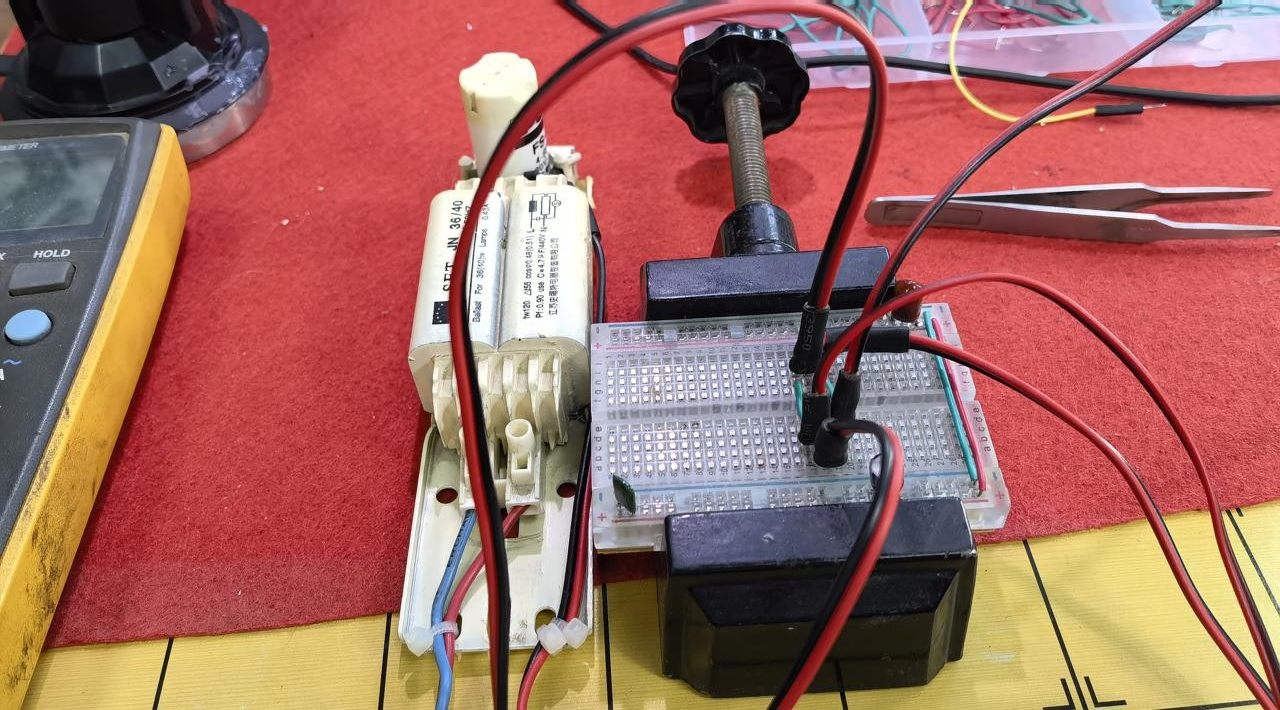

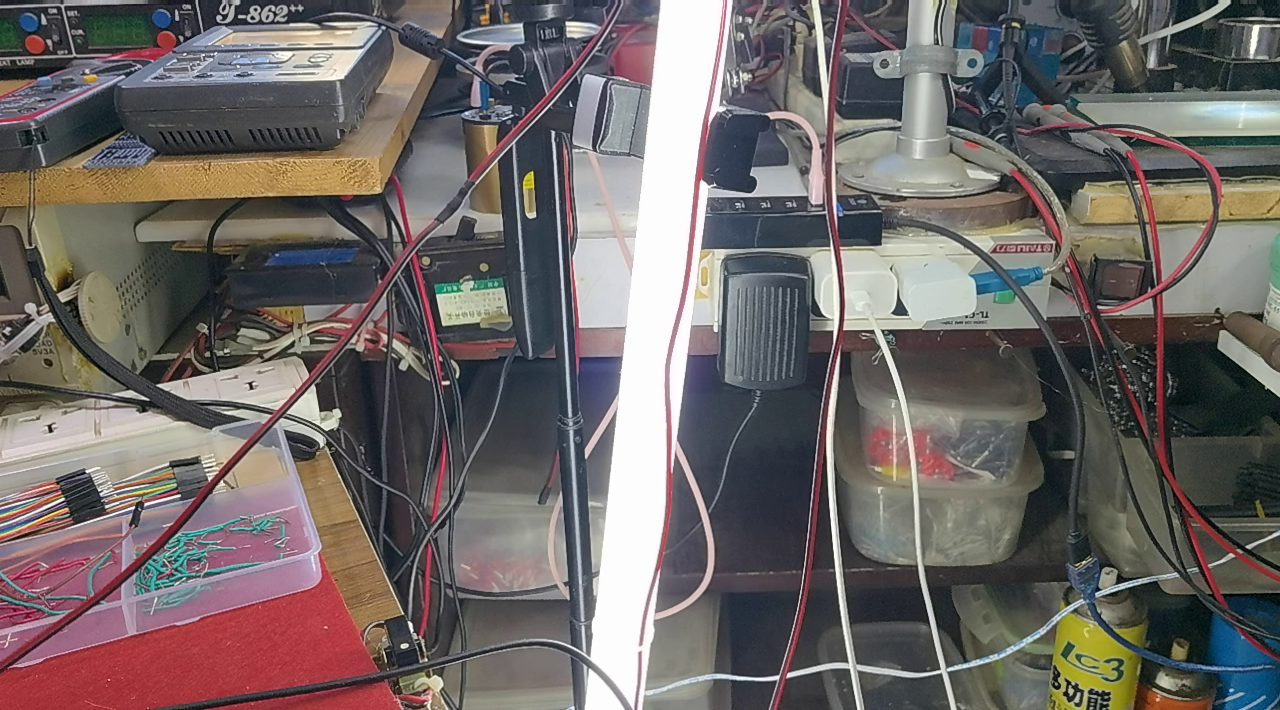

  在面包板上， 将日光灯电路搭建好，  通电测试一下。  大约过来3秒钟， 启辉器触发电路点燃了日光灯。  下面就可以测量点燃之后日光灯两端的电压了。

三、测量结果

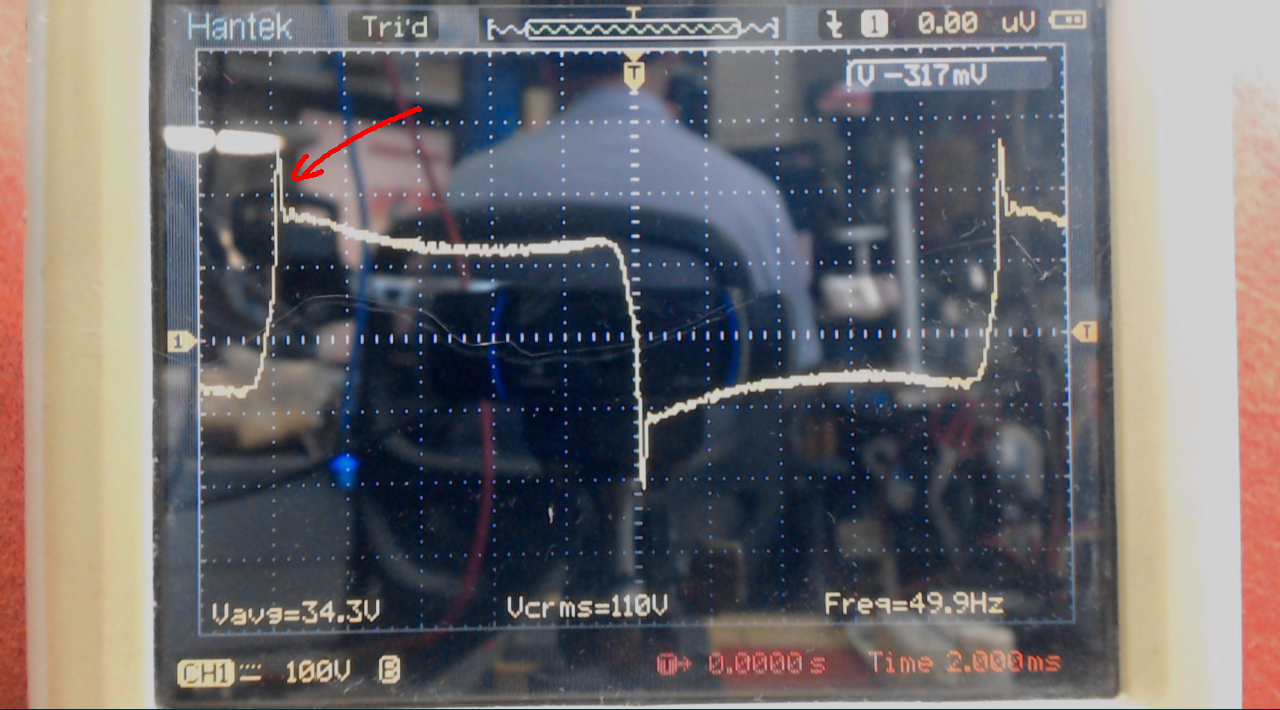

  下面， 利用示波器 对搭建好的电路进行测量。 直接测量日光灯管两端的电压。 示波器为 100:1 的高压探头。 在日光灯没有导通前， 两端电压是正弦波。 导通之后， 变成了方波。  再看一遍日光灯导通过程。 这个波形的确奇观， 在一个周期内， 对应正弦波峰值的地方， 日光灯管电压反而略微下降， 反映了日光灯导通过程中具有的负阻抗特性。  也就是通过的电流越大， 日光灯管两端的电压越小。  在正向和反向电流切换过程中， 请注意有一个电压尖峰。  现在还不太清楚这个尖峰的来历，  从示波器上来看， 这个尖峰的幅值只有 200V 左右。 这个观察结果， 的确超出了我们之前的概念。

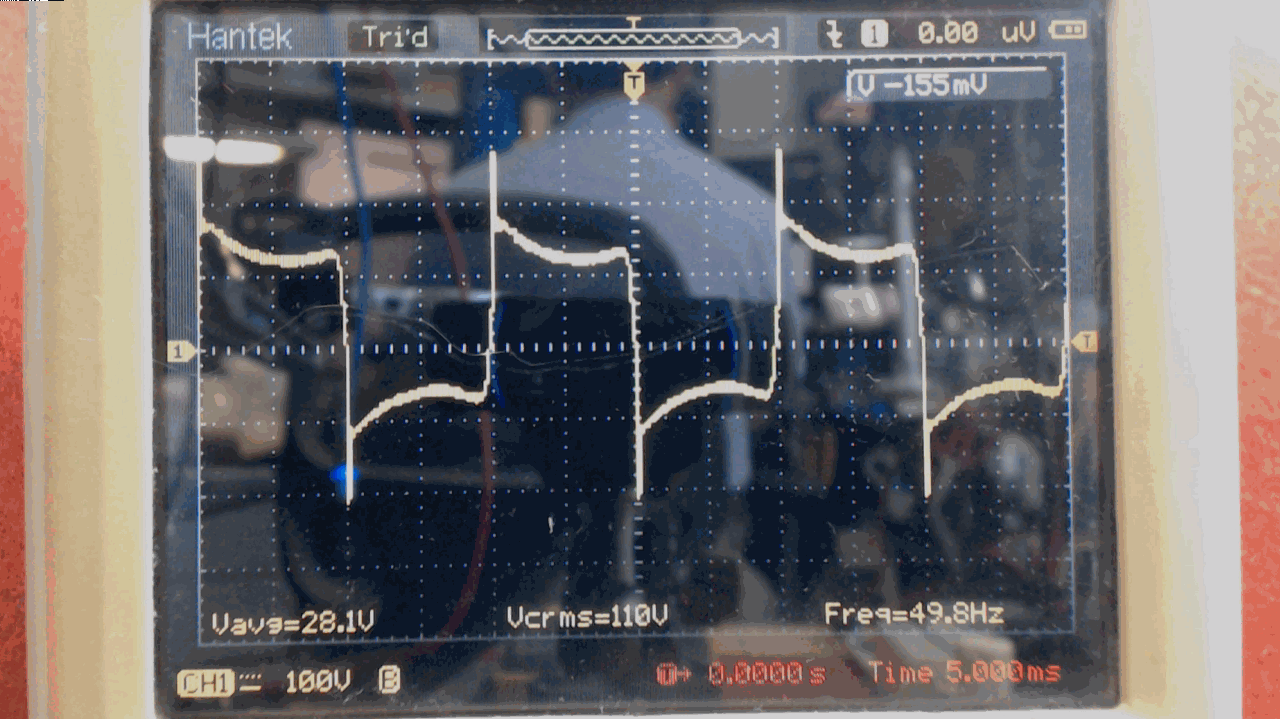

▲ 图1.3.1 日光灯工作时两端的电压



※ 结  论 ※

---

  本文对于日光灯管工作电压进行了测量，  可以看到， 在击穿后， 日光灯管的电压下降到 110V 左右，  电压波形呈现这种奇怪的方波特性。  是在令人感到奇特。

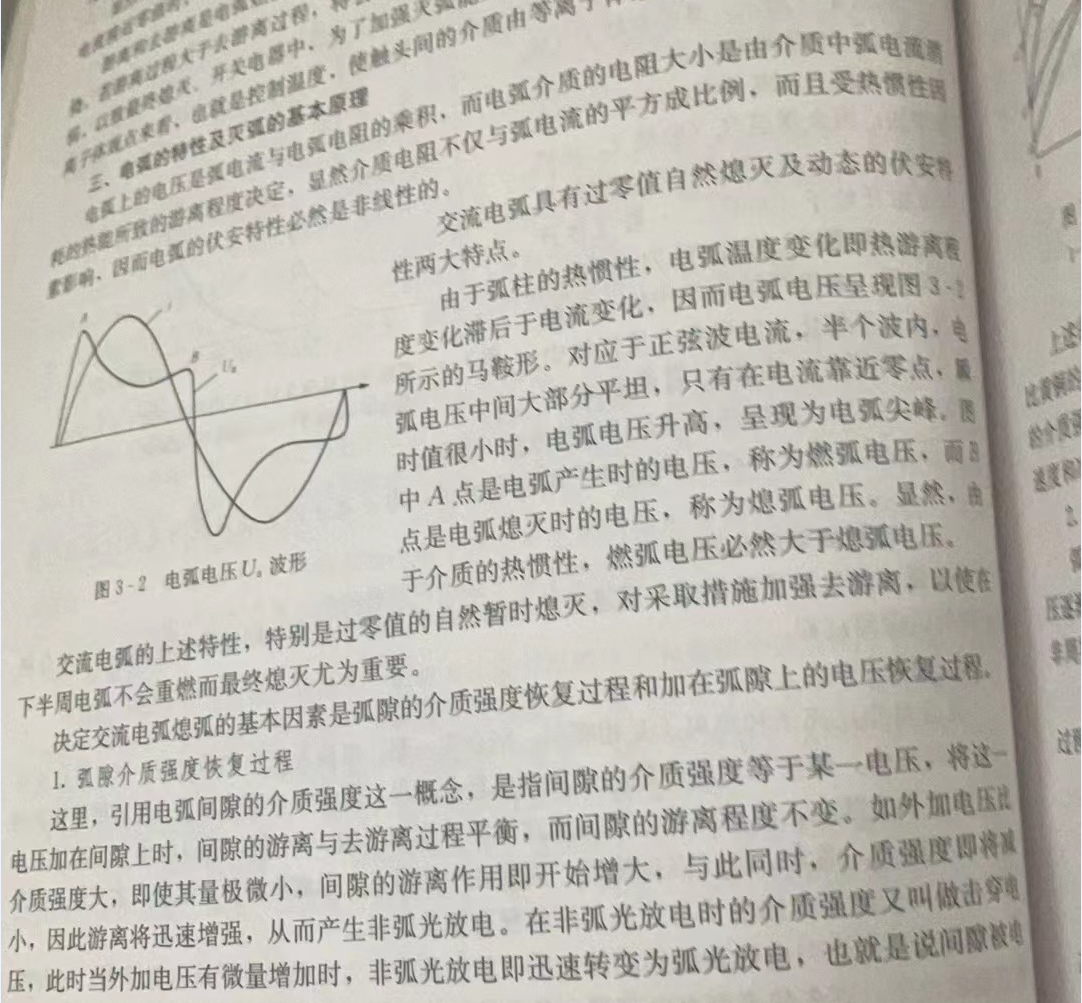

下面是在公众号后台网友发送的信息， 解释了日光灯电压的特性。 的确与电弧电压波形很相似。

▲ 图2.1 电弧电压波形

---
