小型白炽灯珠的伏安特性

微型白炽灯珠

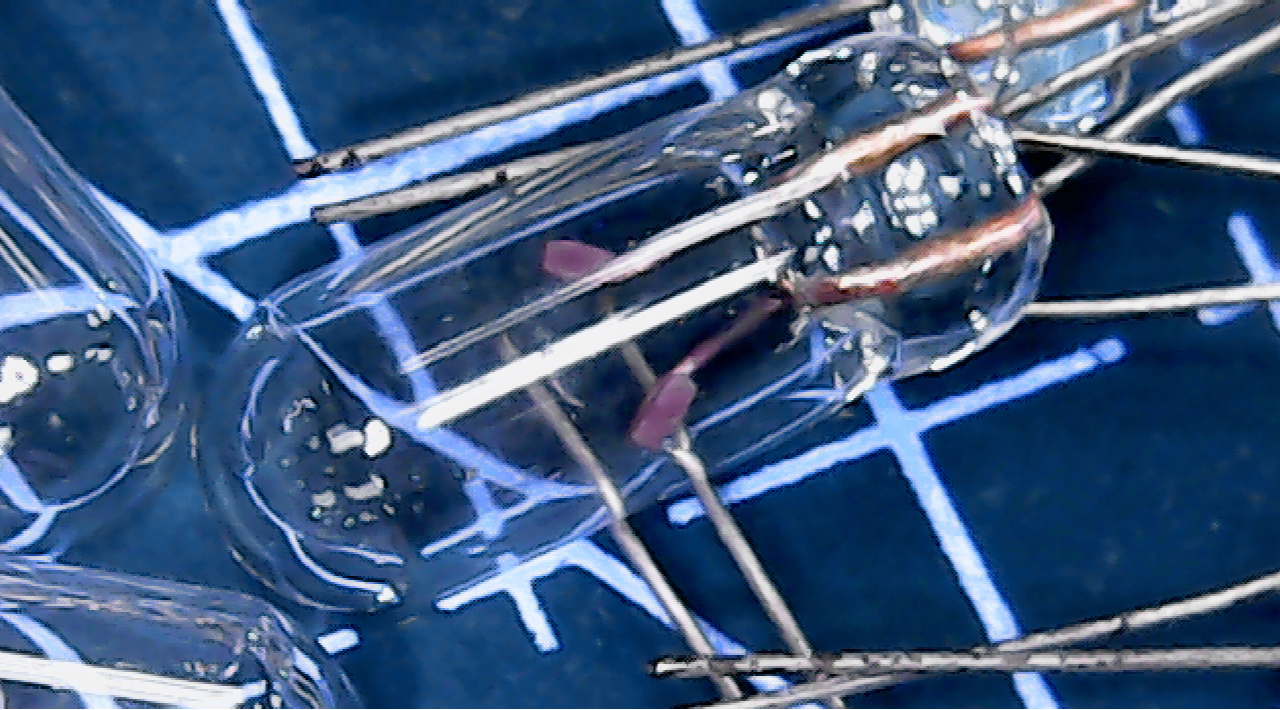

01 白炽灯珠

---

一、前言

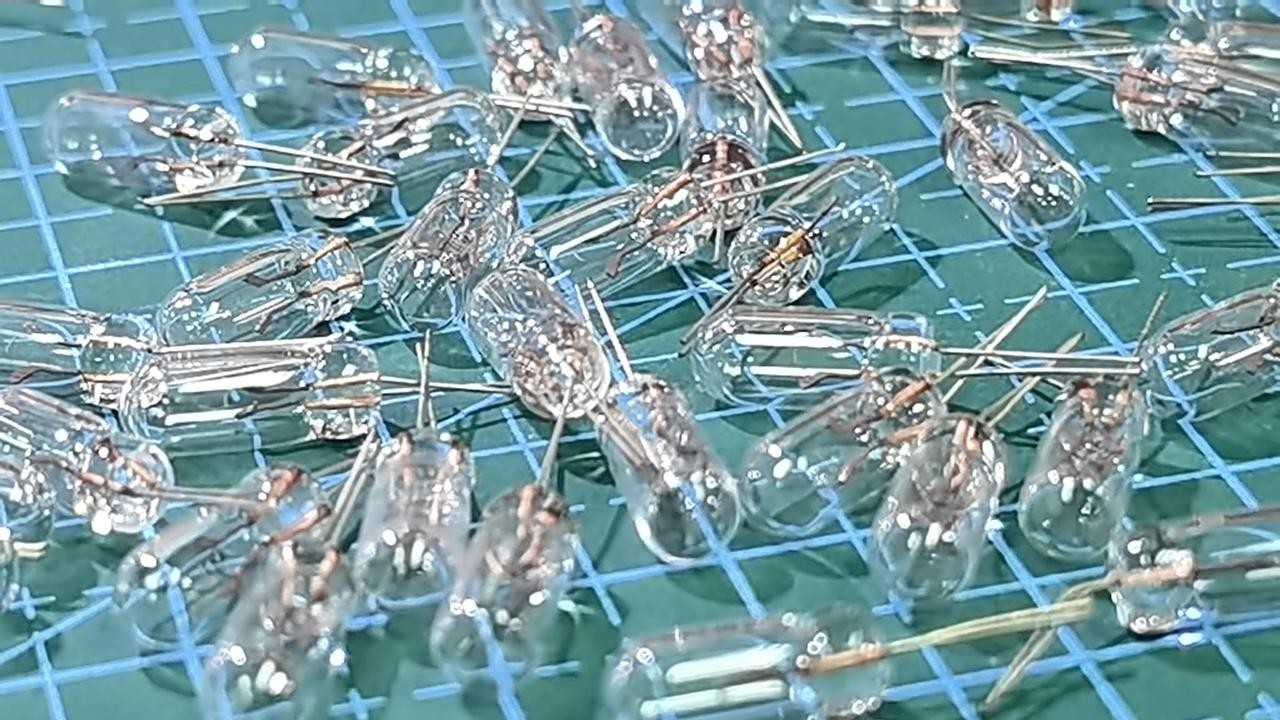

  刚刚收到了购买的白炽灯珠。 总共有50支。  这些灯珠的大小与LED差不多。  工作电压为1.5V。  这也是第一次看到这样小的白炽灯。 每一个都是在真空中包括有灯丝，  依靠加热， 发热发光。  下面对这些小小的灯珠进行测试。  看一下他们的基本特性。

二、伏安特性

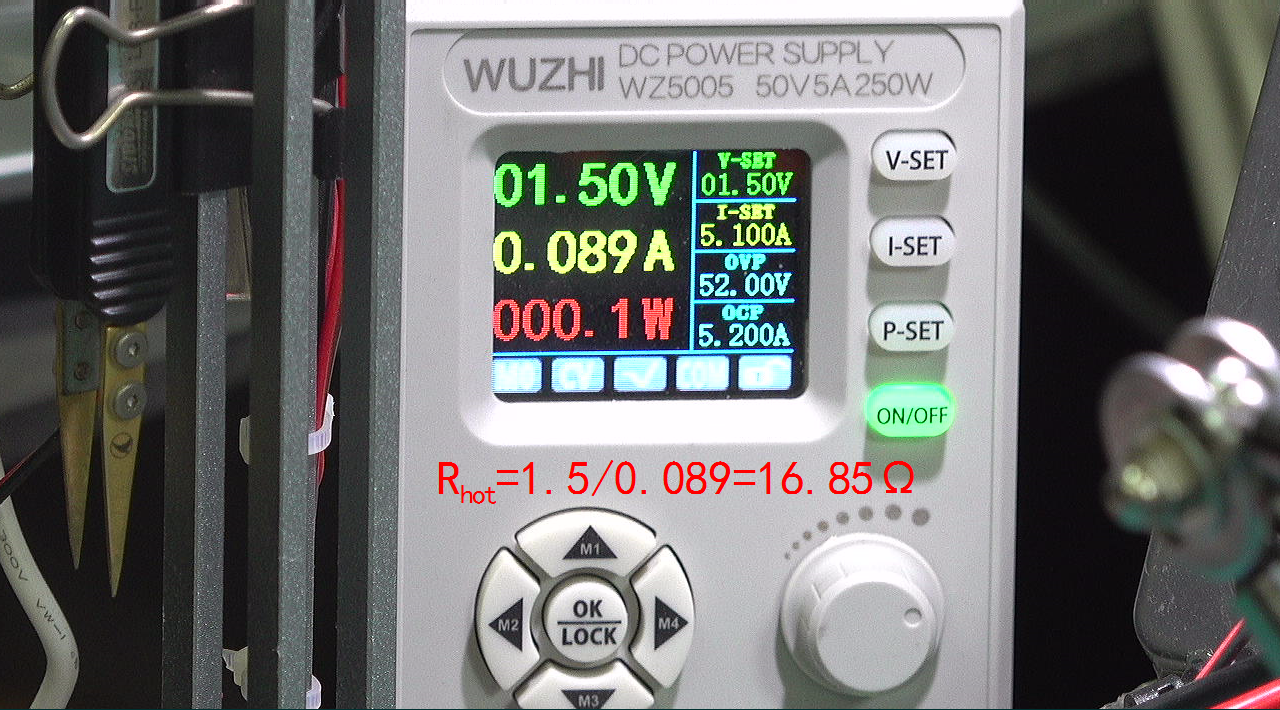

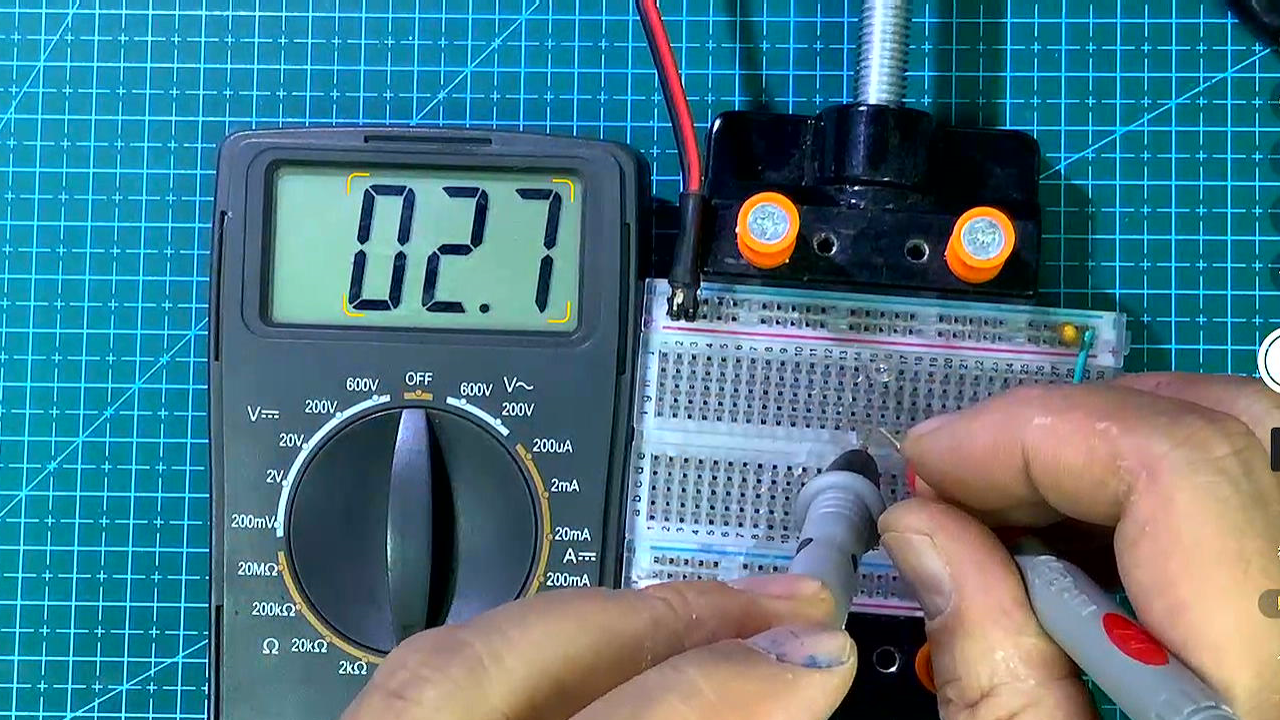

  为了便于测量， 将白炽灯珠安放在面包板上，  测量它在冷却状态下的电阻， 以及在点亮状态下的电阻。  利用数字万用表， 测量灯珠冷电阻为 2.7欧姆左右。  下面对其施加 1.5V直流电压。  可以看到工作电流大约为 89mA。  这样对应的电阻为 16.85欧姆。 ·可以看到白炽灯珠的电阻在冷却和白炽状态下对应的电阻相差很大。

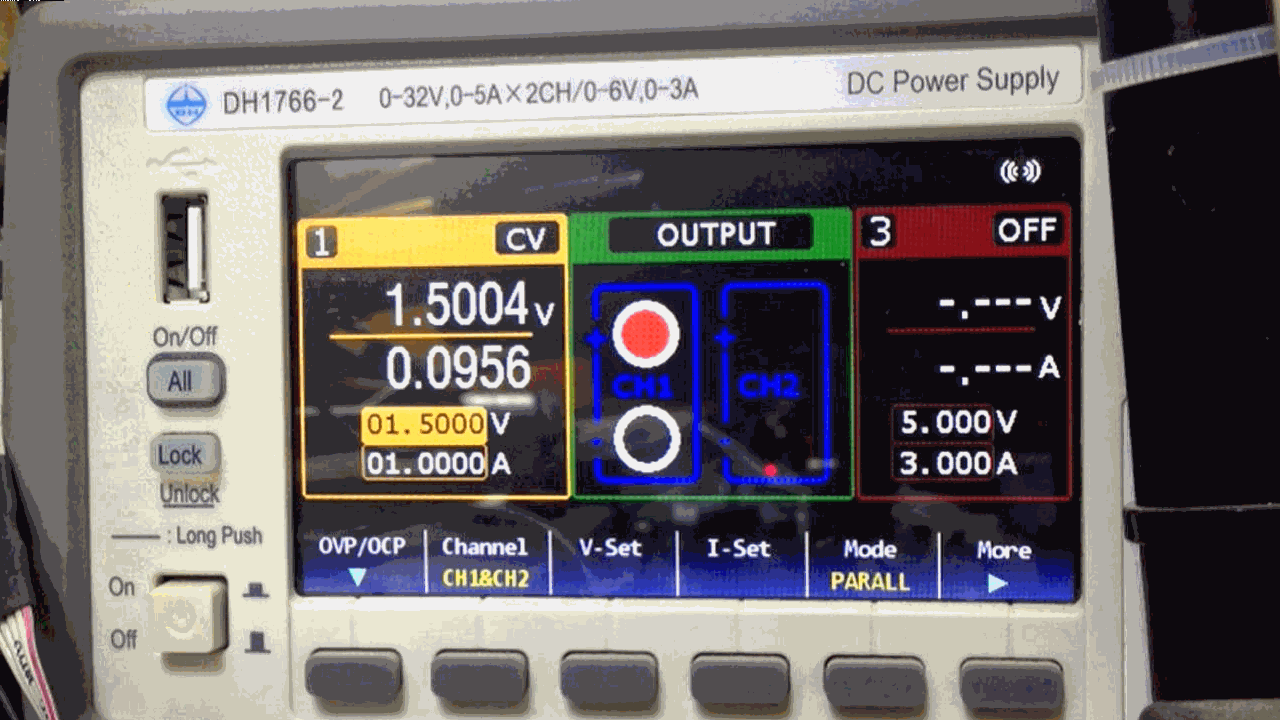

▲ 图1.2.1 DH1766可编程电源

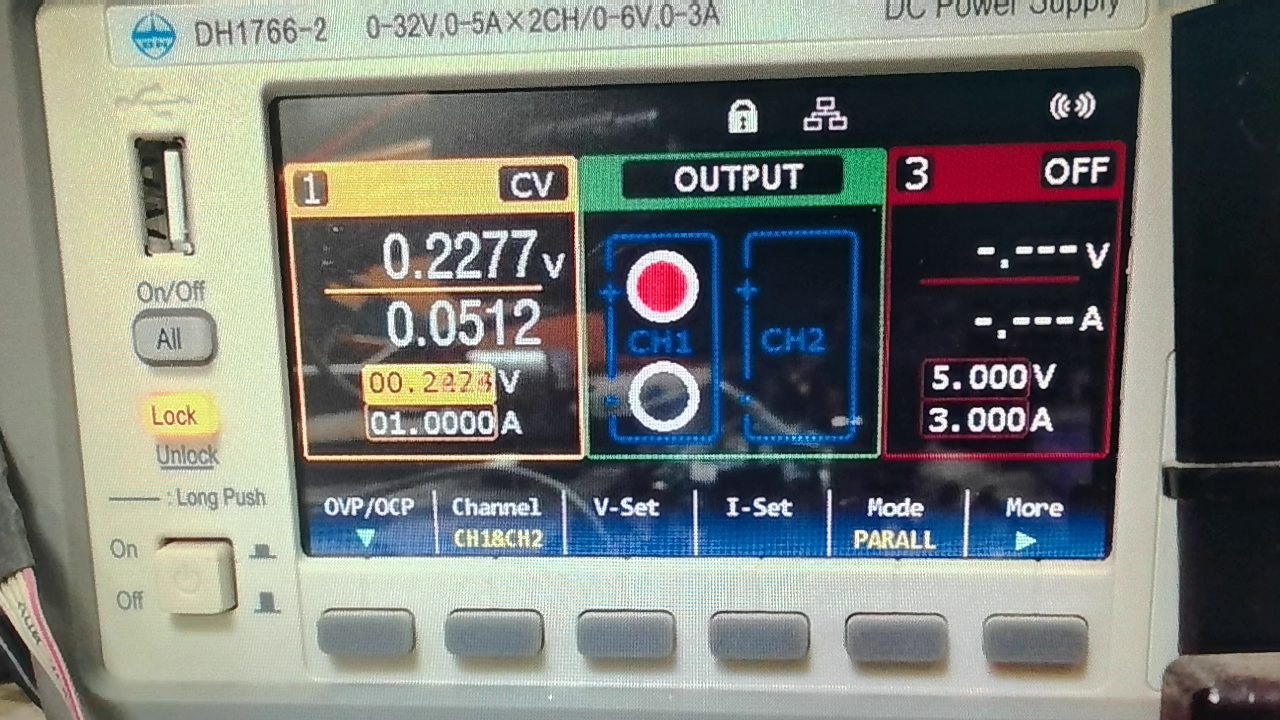

  利用DH1766可编程直流电源测量白炽灯珠的伏安特性。  它可以通过网络设定输出电压， 读出对应的输出电流。  在此过程中， 记录电压与电流之间的关系。 进而可以获得灯珠的伏安特性。  在此过程中， 灯珠亮度逐渐增加。  电压变化范围 从0V线性增加到1.5V。 变化步数100步。 绘制出测量到的输出电压与电流曲线。  电流曲线分成快速增加阶段 以及缓慢增加阶段。  可以看到白炽灯珠的电阻随着电压的增加而逐步增加。

  将测量的电压除以电流，  便可以得到不同电压下对应的等效电阻。 在电压超过0.6V之后， 灯珠的电阻基本上随着电压增加而线性增加。



※ 总  结 ※

---

  本文对于小型的白炽灯珠进行了初步测量。  它在冷却和白炽状态下， 对应的电阻不同。  利用可编程直流电源测量了它的伏安特性， 可以看到它具有非线性。 等效电阻随着工作电压增加而上升。  这些是灯珠的静态特性， 后面通过实验测试它的一些动态特性。

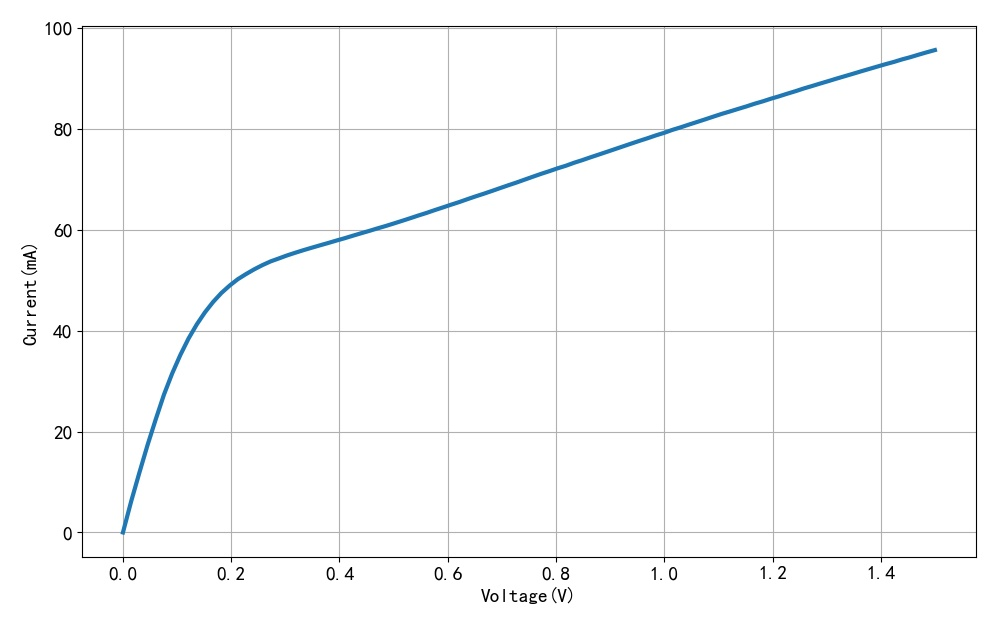

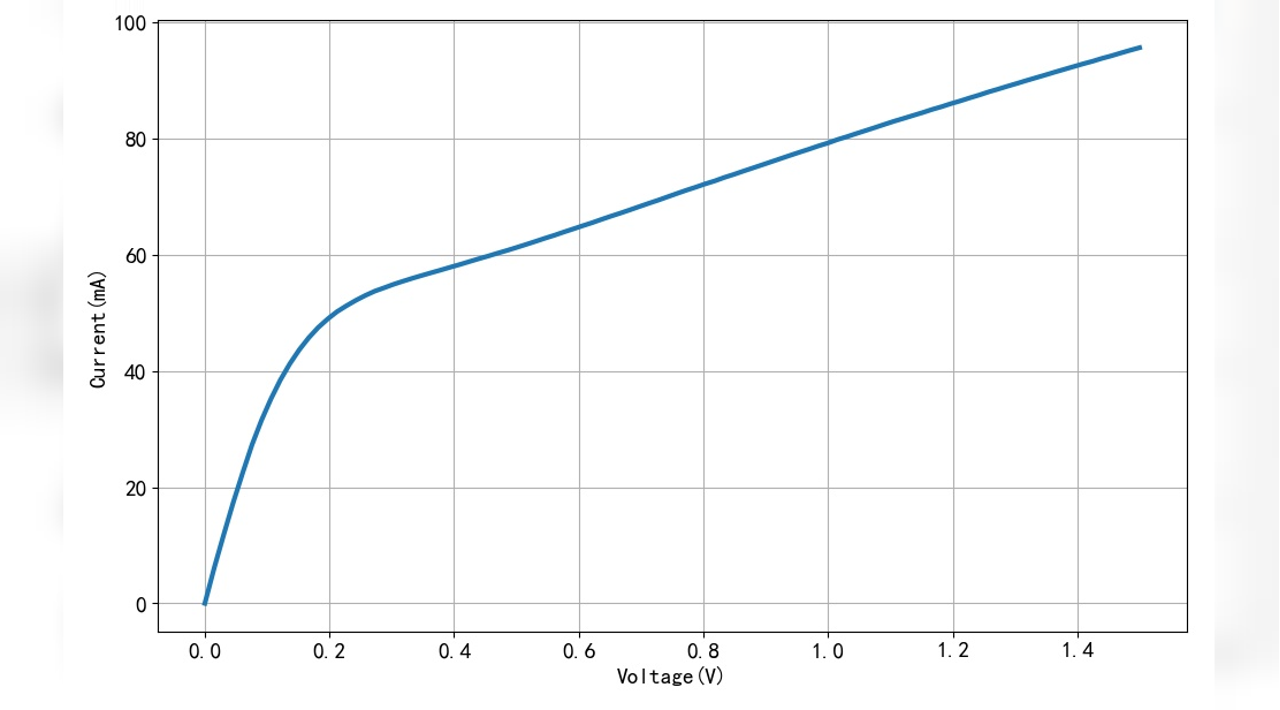

▲ 图2.1 白炽灯珠的伏安特性

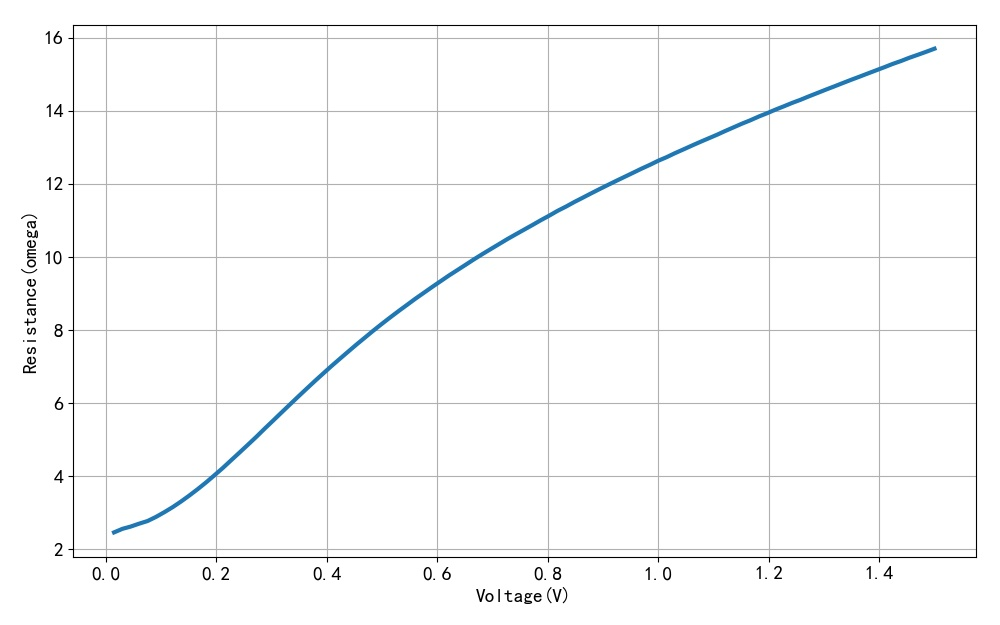

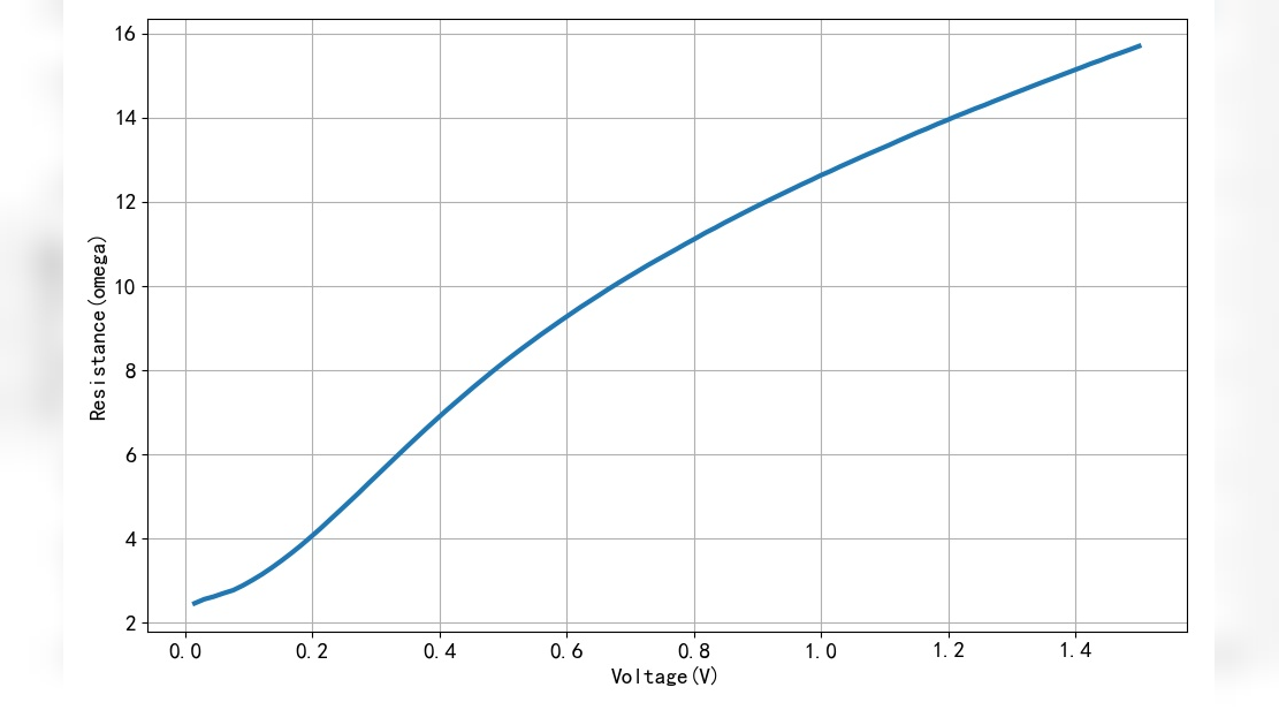

▲ 图2.2 不同电压下对应的电阻

---

● 相关图表链接:

• 图1.2.1 DH1766可编程电源
• 图2.1 白炽灯珠的伏安特性
• 图2.2 不同电压下对应的电阻
