压电陶瓷片的谐振现象

压电陶瓷谐振的变化



01 压电陶瓷谐振

---

一、前言

  昨天测试了手触碰压电陶瓷谐振会改变的情况。  有人留言建议，  可以测试一下压电陶瓷片在压住和没有压住的两种状态下， 对应的谐振频率是否会改变。  这的确是一个好的主意。  下面通过实验测试一下。

二、测试结果

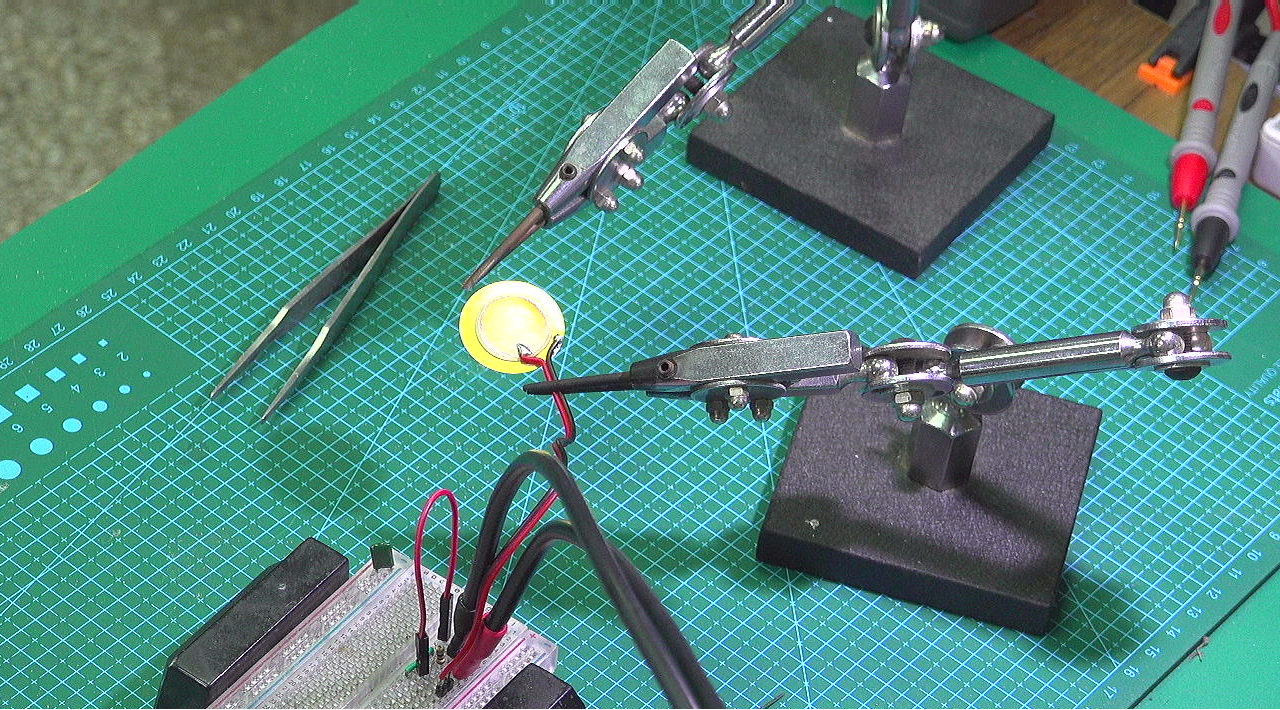

  首先测试压电陶瓷片悬空状态下的频率与电流之间的曲线。  还是应用一个10欧姆的电阻与压电陶瓷片串联，  通过测量它上面的电压计算出压电陶瓷片的电流。  现在压电陶瓷片依靠管脚处于悬空状态。  这是测量 3400Hz 到 4400Hz 之间的电流曲线， 可以看到与昨天测量的结果很相似。

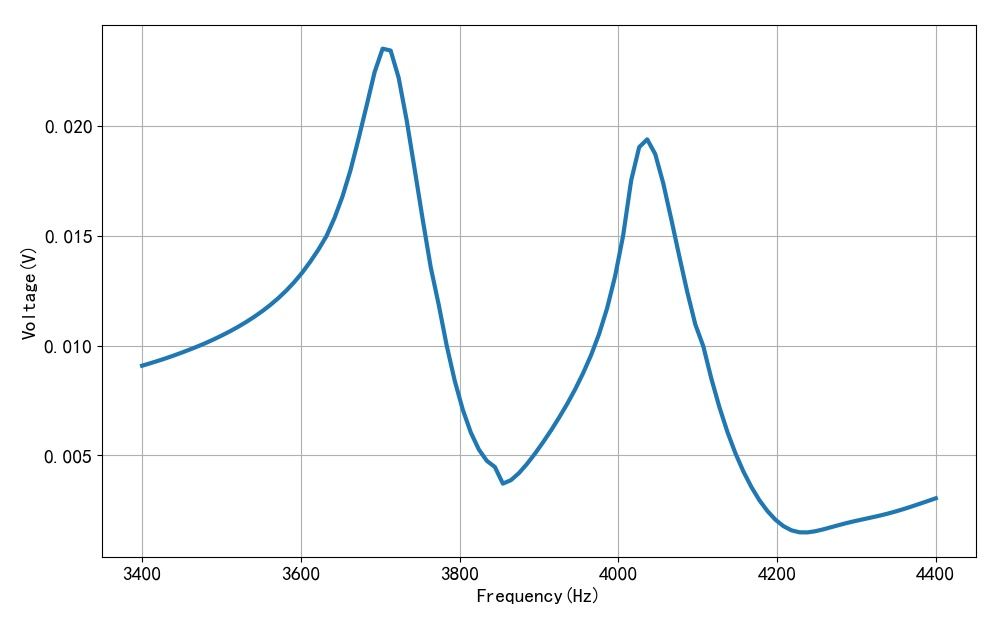

▲ 图1 悬空状态下频率与电流关系

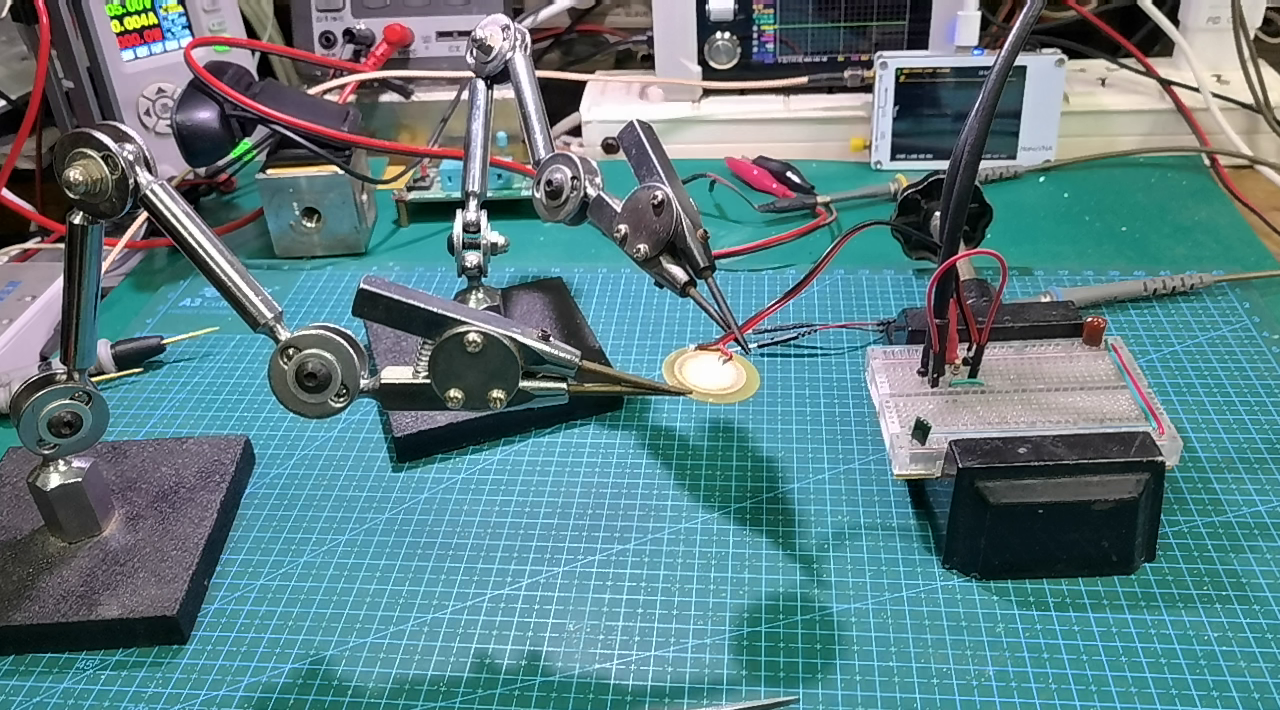

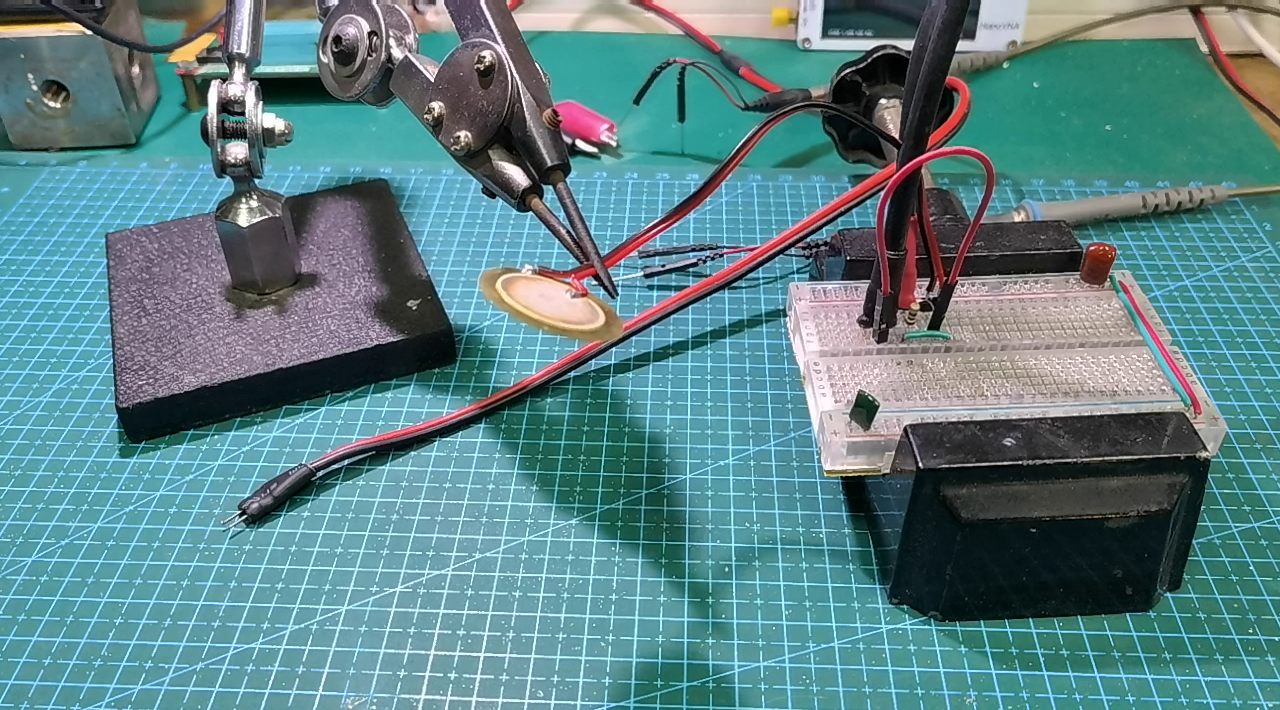

  使用另外一个铁的夹钳夹住压电陶瓷片的一边， 模拟手指捏住陶瓷片。  重新测量 3400Hz 到4400Hz 之间的频率和电流曲线。  可以看到压电陶瓷频率曲线发生了很大的变化。

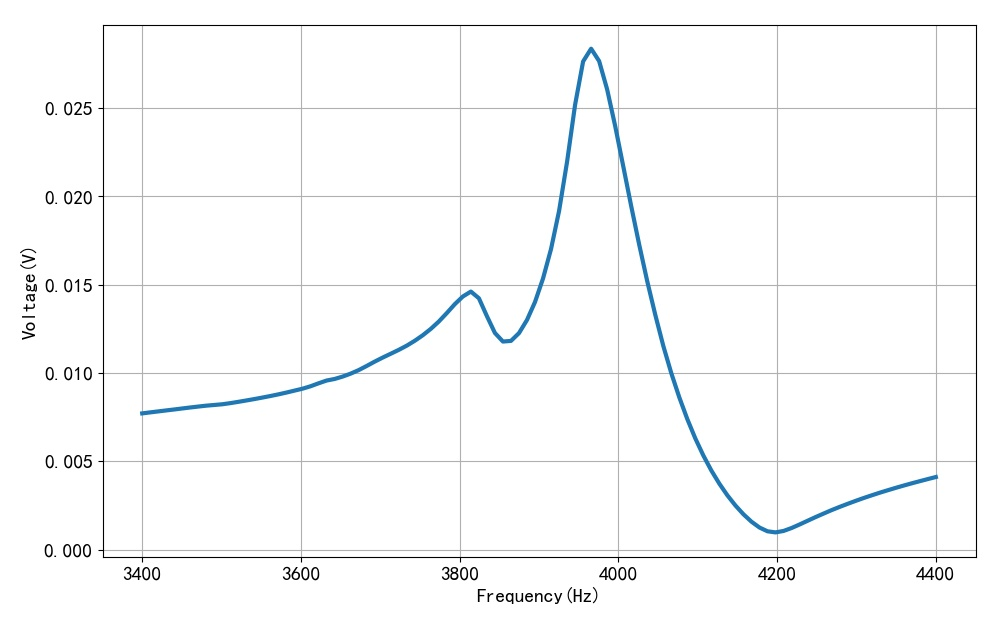

▲ 图1.2.2 夹持状态下压电陶瓷频域和电流之间的关系

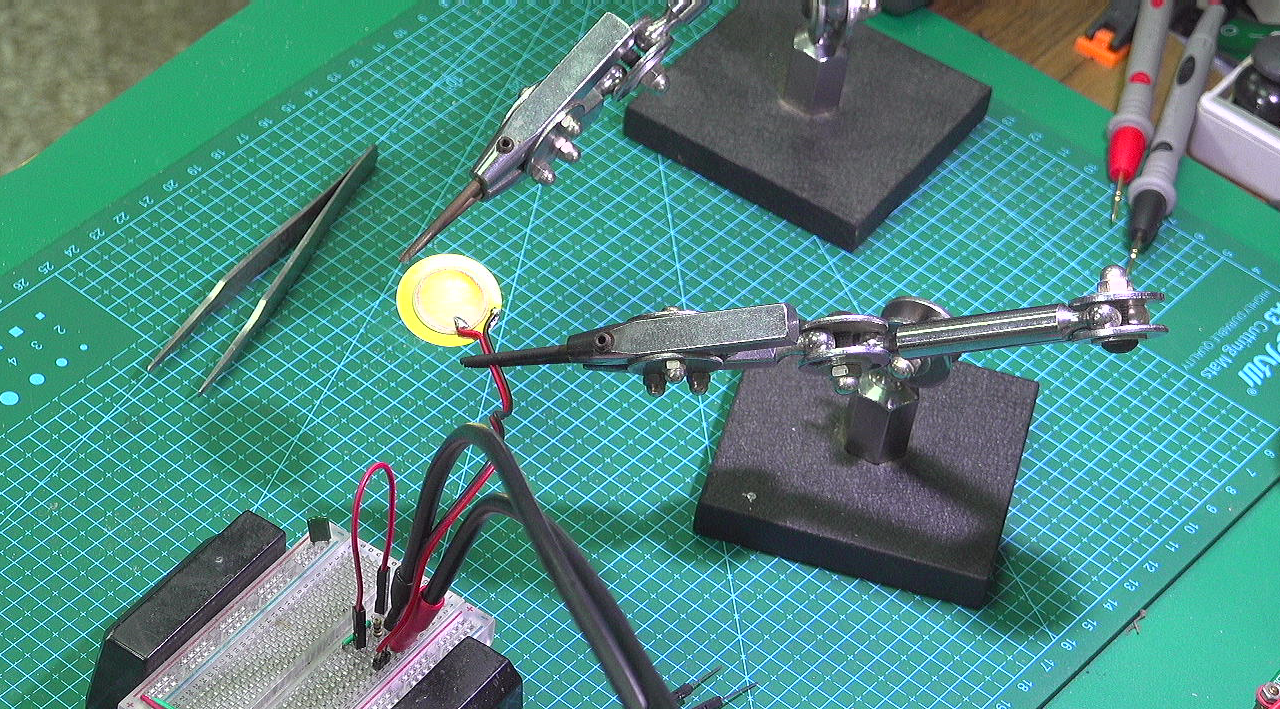

  重新将压电陶瓷悬空。  再次进行频率扫描。  可以看到对应的频率电流曲线又重新恢复了。  对比压电陶瓷在悬空和夹持下对应的频率特性。  可以看到在某些谐振频率下，  夹持之后， 压电陶瓷就会停止振荡。  而在另外一些频率点，  夹持之后反而会形成谐振。

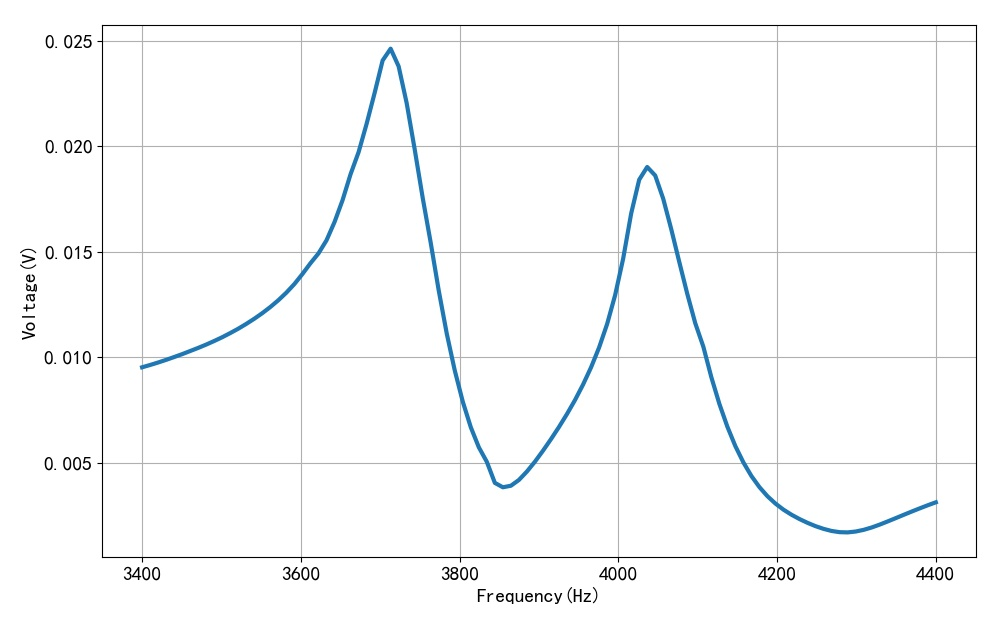

▲ 图1.2.3 恢复之后重新测量压电陶瓷频率和电流之间的关系

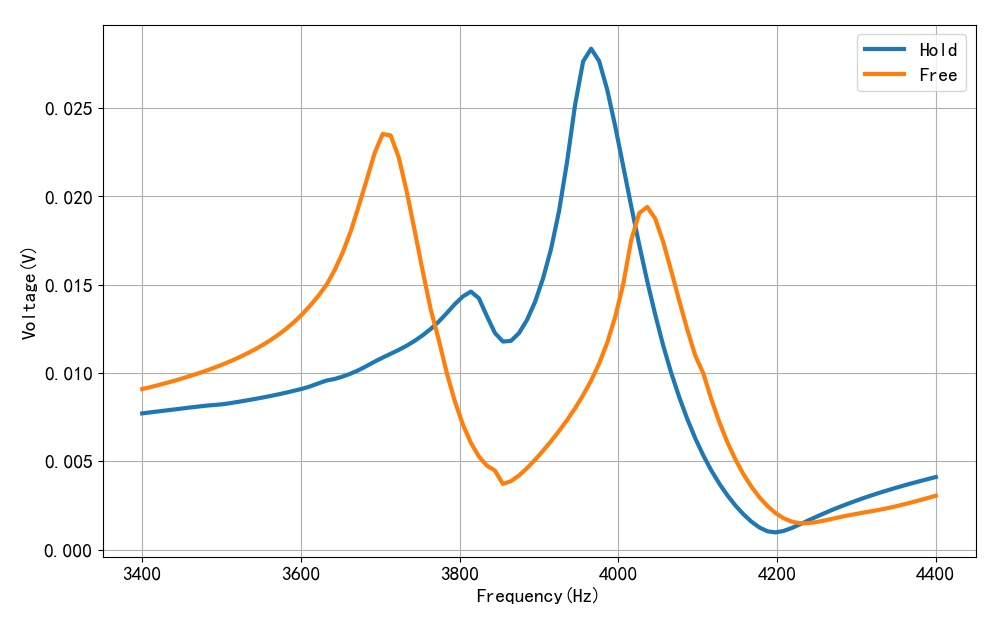

▲ 图1.2.4 电流曲线对比

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2023-11-02
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

dg1062open(2)
dm3068open()

#------------------------------------------------------------
'''
fdim = linspace(3400, 4400, 100)
vdim = []

for f in fdim:
    dg1062freq(1, f)
    time.sleep(1)
    v = dm3068vac()
    printff(f, v)
    vdim.append(v)
    tspsave('measure1', fdim=fdim, vdim=vdim)
'''
#------------------------------------------------------------

fdim0, vdim0 = tspload('measure', 'fdim', 'vdim')
fdim1, vdim1 = tspload('measure1', 'fdim', 'vdim')

plt.plot(fdim0, vdim0, lw=3, label='Hold')
plt.plot(fdim1, vdim1, lw=3, label='Free')

plt.xlabel("Frequency(Hz)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.legend(loc='upper right')
plt.tight_layout()
plt.show()



#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================



※ 总  结 ※

---

  本文测试了压电陶瓷片在外力夹住和悬空状态下的谐振频率曲线，  可以看到的确会发生很大的变化。  从而验证了之前有人使用手触碰压电陶瓷会听到它停止震动的情况。

---
