01 发射模块

---

一、前言

  这是一款购买到的 433MHz 大功率无线发射模块。  起初计划用于智能车竞赛越野信标组中，  用于发送信标ID编号。  下面对其功能进行测试。

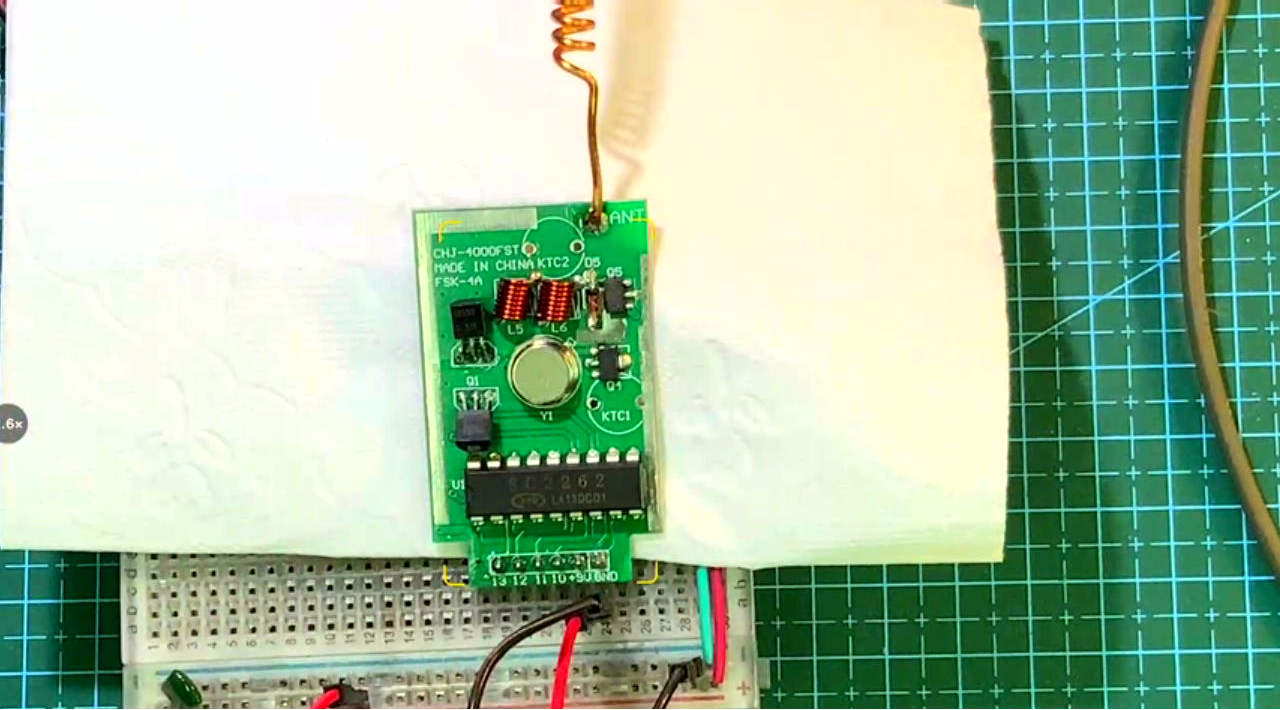

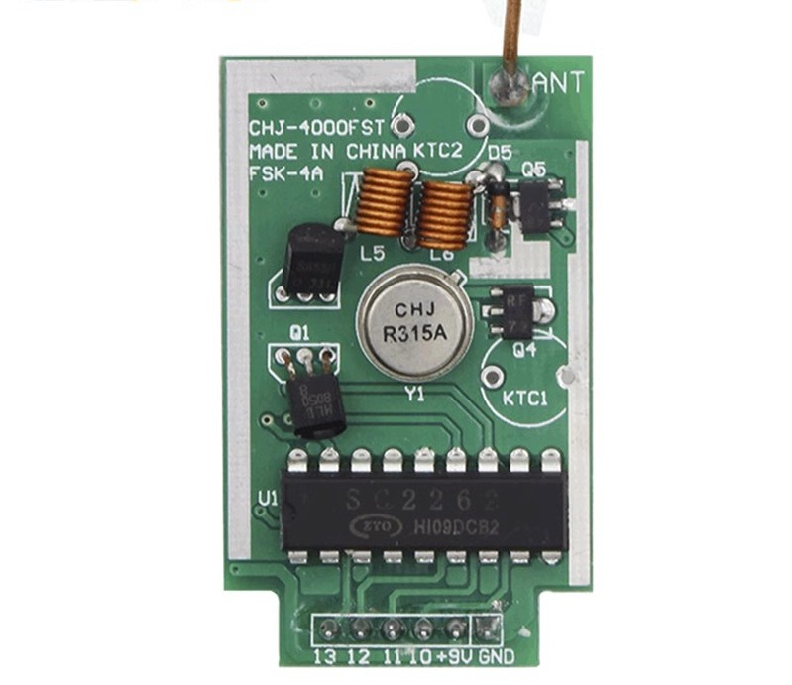

▲ 图1.1.1 模块的正面

二、测试结果

1、发射测试

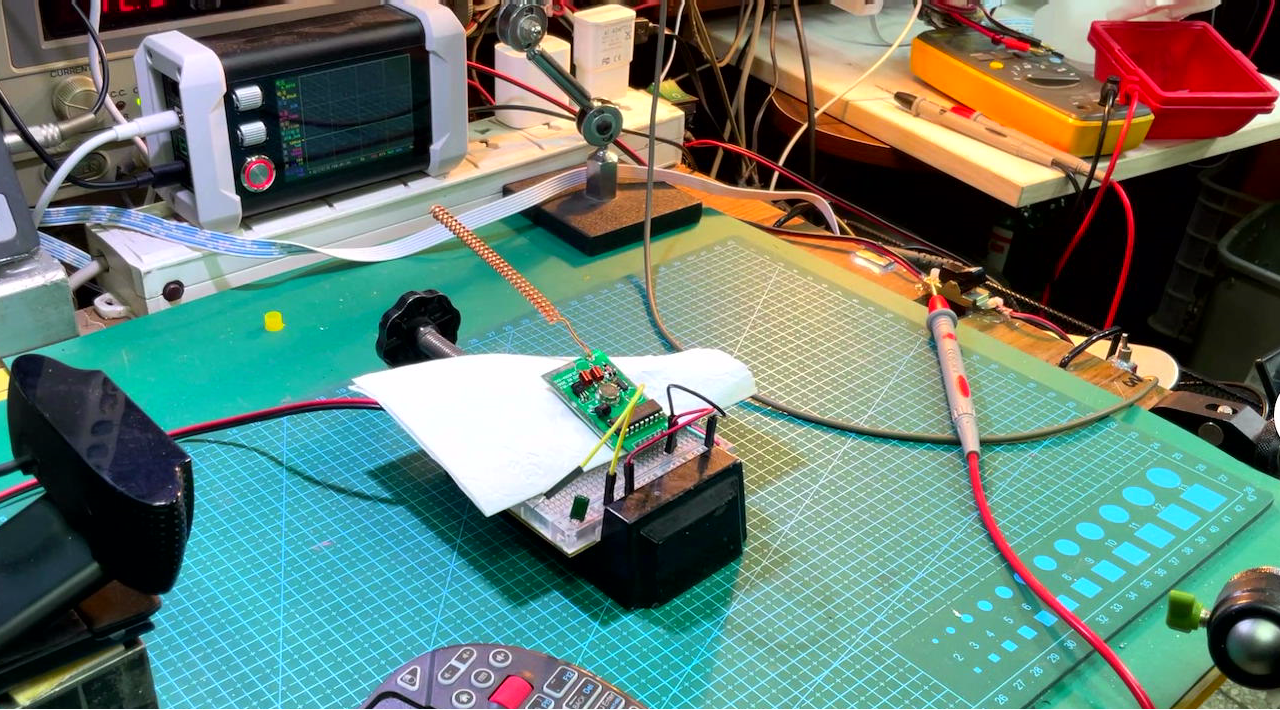

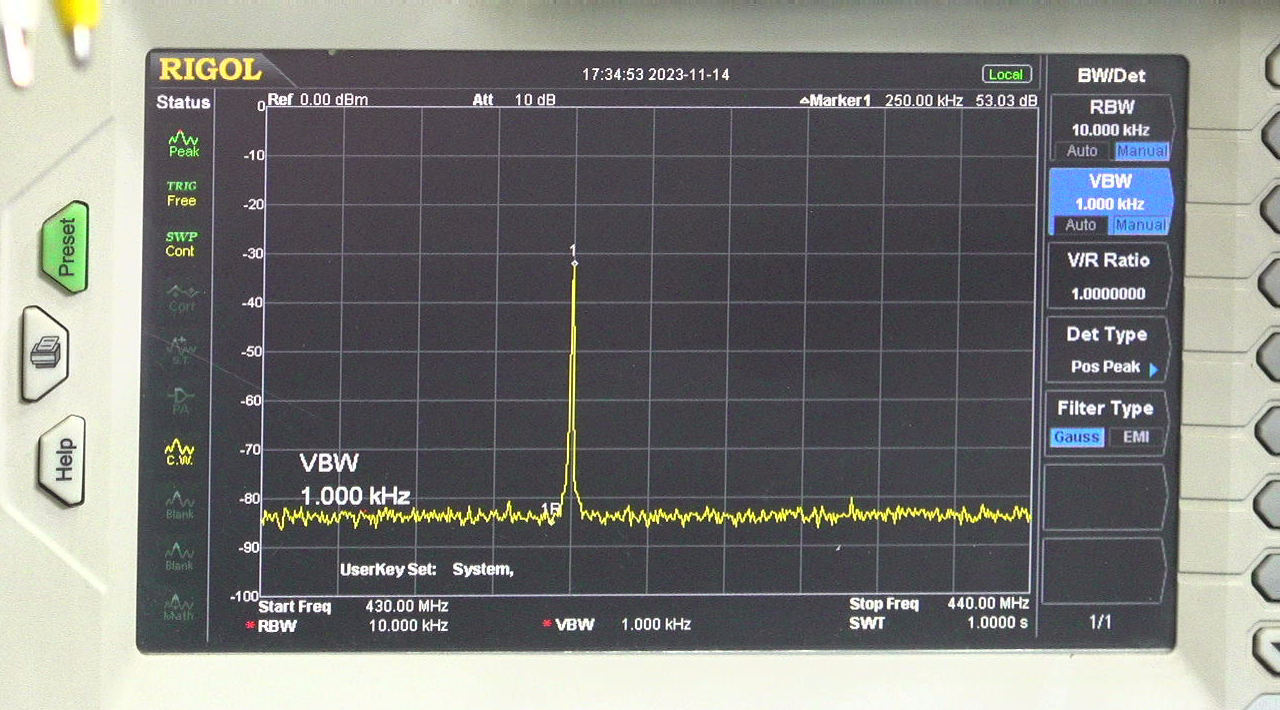

  给模块接入9V工作电源。 模块处于关断状态。  给四个输入数据端口加入高电平。 可以看到工作电流上升到 72mA。  在附近的频谱仪上， 可以看到 433MHz 的频谱峰值。

  模块可以持续发送信号。  正面两个高频管有一定的温度。  模块编码芯片为 SG2262。

2、接收模块

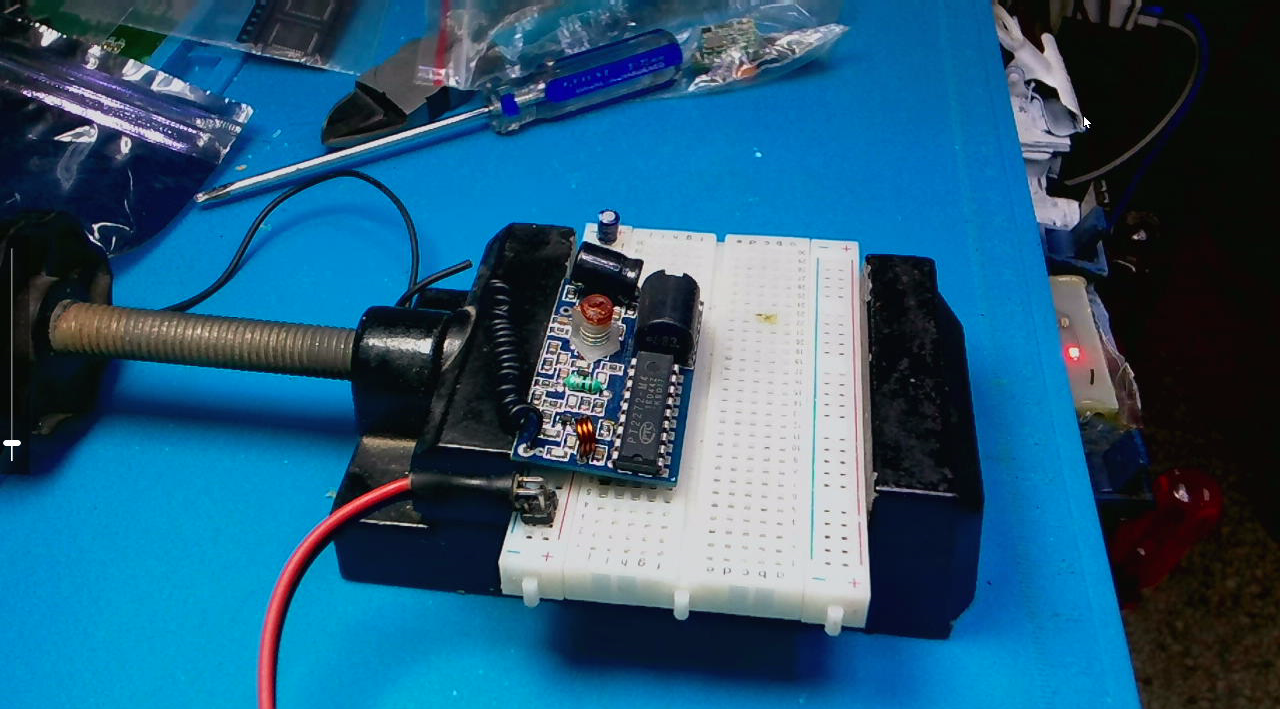

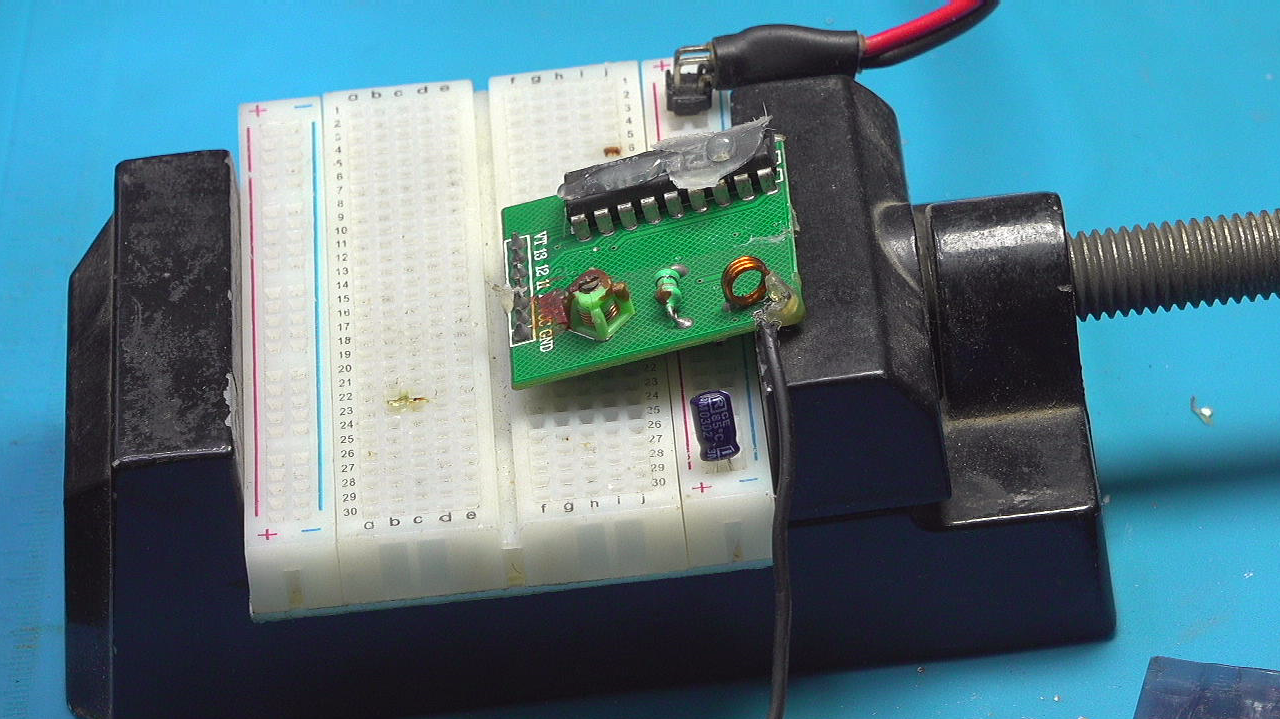

  手边有很多这种 超再生的接收模块。  它们的中心频率可能都是 315MHz。  将频谱仪的探头放在模块本震线圈上， 可以看到本震的频率。 对应的 315MHz。   这款模块的本震也是 315MHz。



※ 总  结 ※

---

  本文对于无线发射模块进行了初步测试。 四个输入端口中任何一个被设置为高电平， 模块开始工作。  工作电流为 72mA， 工作频率为 433MHz。 可惜手边没有 433MHz 接收模块。 今天的实验就到这里吧。

---
