电流互感器诡异的开路电压

电流互感器诡异的开路电压



01 路输出电压


一、前言

  昨天测量了一个小型电流互感器的开路输出电压的波形,  这个电流互感器 电流互感之比为 1000:1。 在副边没有加 20欧姆的负载情况下我,  输出电压就是这种峰峰值为正负 150V 的脉冲电压。  反映了其内部的低通量处于饱和状态。  之所以饱和, 还是在于电流太大。 ·下面测量一下原边在小电流情况下对应的开路输出电压波形。

GM1701056741_1280_720.MPG|_-7

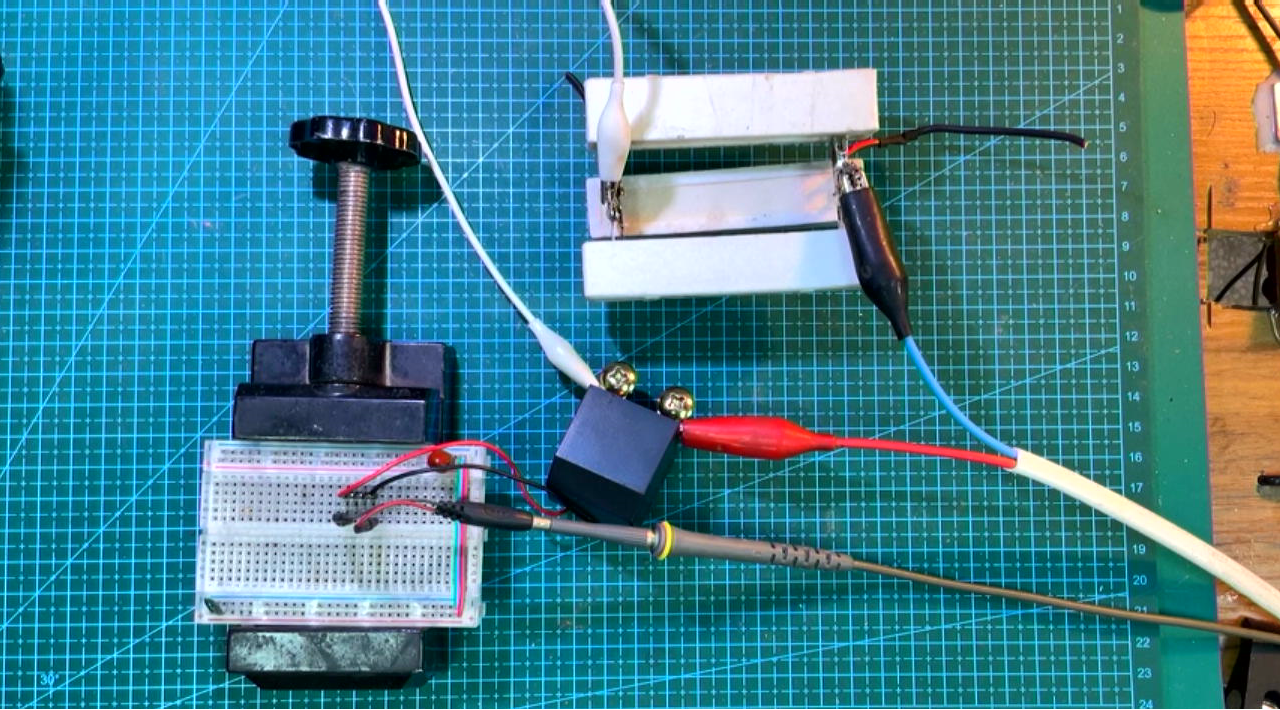

二、测量电路

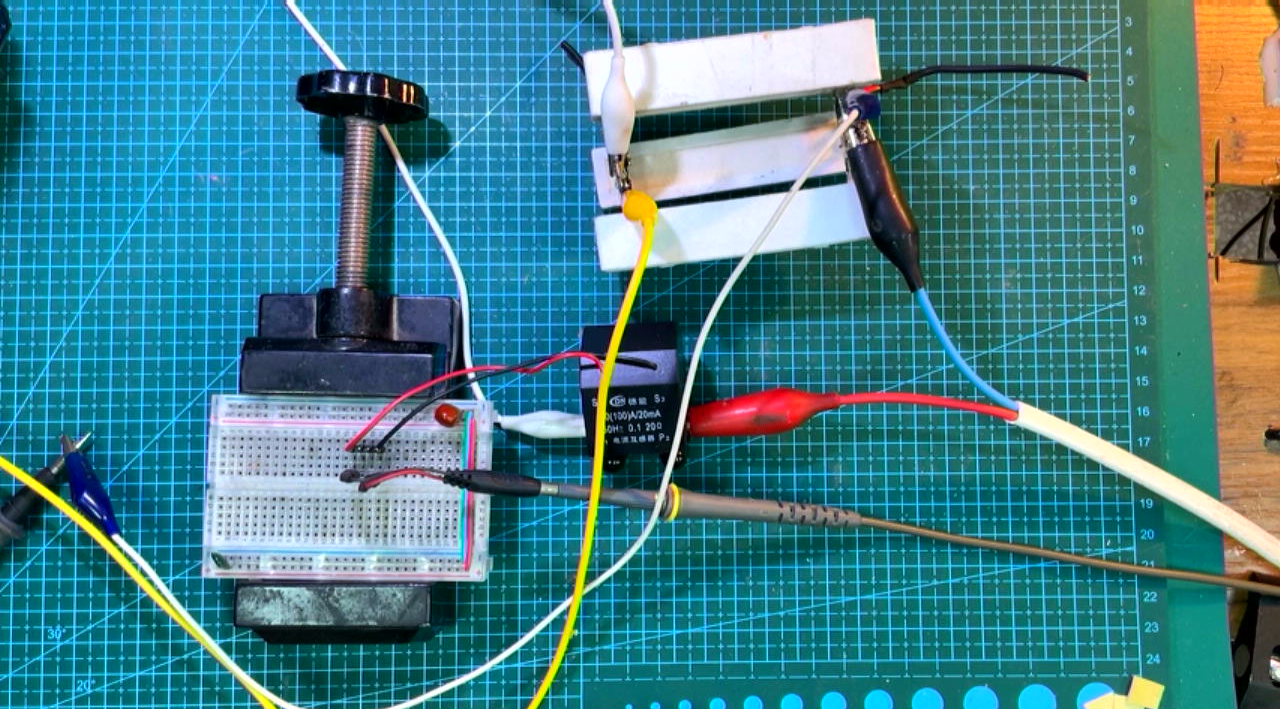

  这是测量电路连接方式。 经过自耦变压器获得电压可调50Hz 电压, 通过10欧姆电阻, 与电流互感器原边形成回路。 在电流互感器副边开路情况下, 使用示波器测量对应的输出电压波形。  增加输入交流电压,  可以改变原边电流大小。  10欧姆负载上的电压为 1V , 对应原边电流仅仅有 100mA。  测量副边的电压波形, 依然是这种三角脉冲形式。  将输入电压降低到 0.5V左右, 对应原边电流只有 50mA左右了。  此时对应的副边开路电压依然不是正弦波。  这种脉冲形式表明在电流互感器磁环内部具有磁通量突变。 可是现在原边电流这么小了, 而且原边只有一匝,  这就很难使用磁场饱和来解释副边的感应电压了。 这太奇怪了呀!  不知道谁能够给出解释。

GM1701057753_1280_720.MPG|_-10

▲ 图1.2.1  50mA下对应的输出电压

▲ 图1.2.1 50mA下对应的输出电压



  结 ※

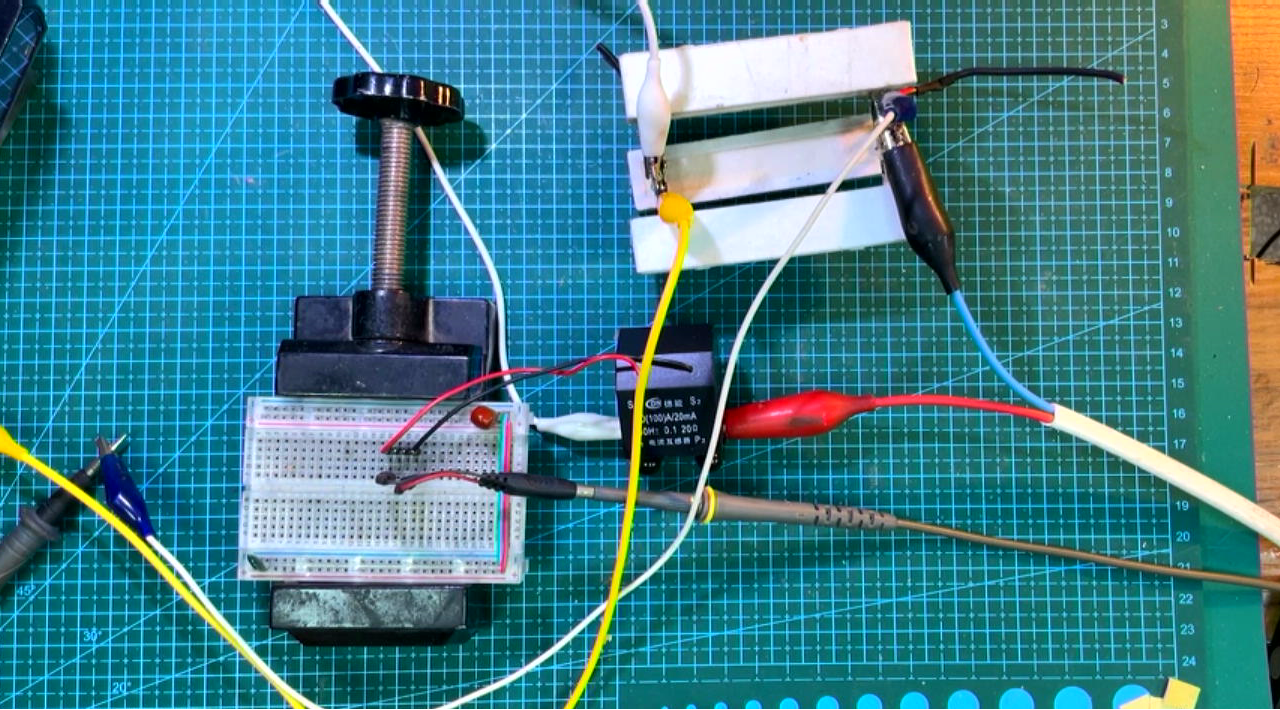

  天原本想在这个电流互感器的原边施加一个微弱的交流电流。  避免它内部磁环饱和。 设想着在副边能够测量到一个完美的正弦波。  可以得到的仍然是一个这种三角脉冲形状的开路电压。  所以到现在位置, 已经无法使用简单的磁环饱和来说明这个诡异的事情了。  似乎这个电流互感器内部的磁环具有一种巨大的回滞特性, 只能工作在磁通量前后翻转状态。 ·这也太奇怪了。

GM1701057981_1280_720.MPG|_-5
