怎样才能够彻底将锂电池电能放光？

01 锂电池

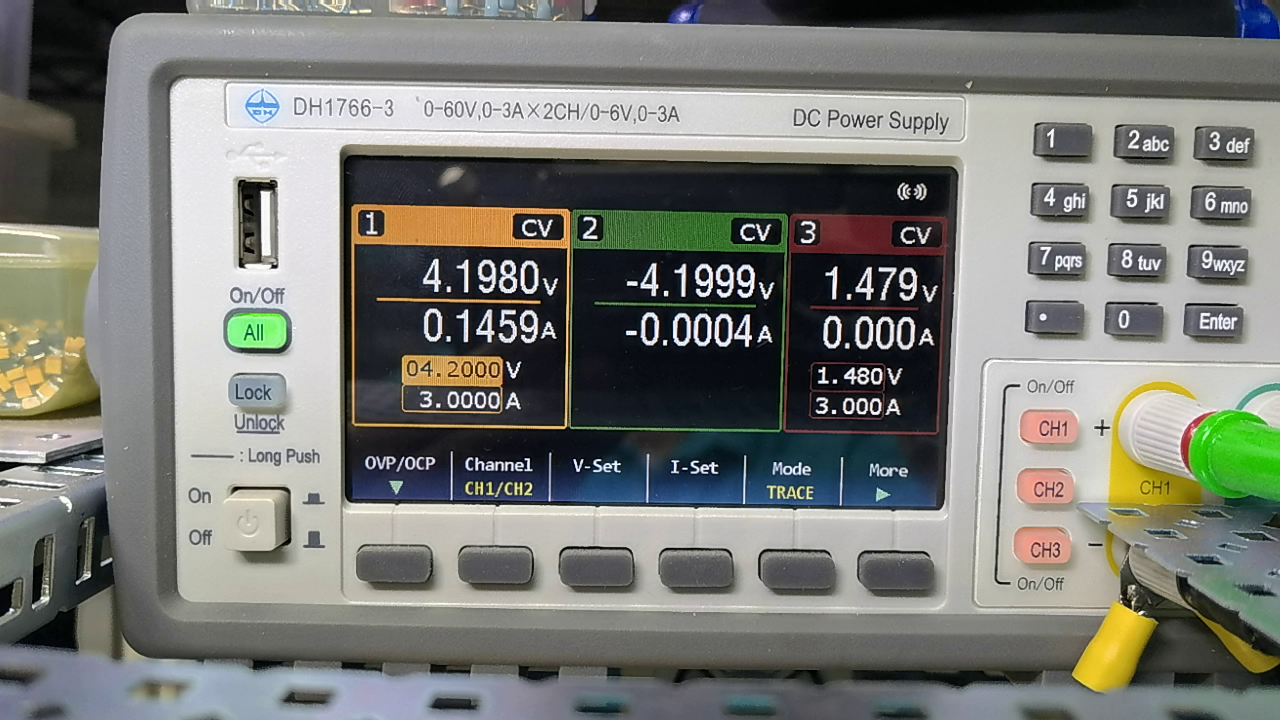

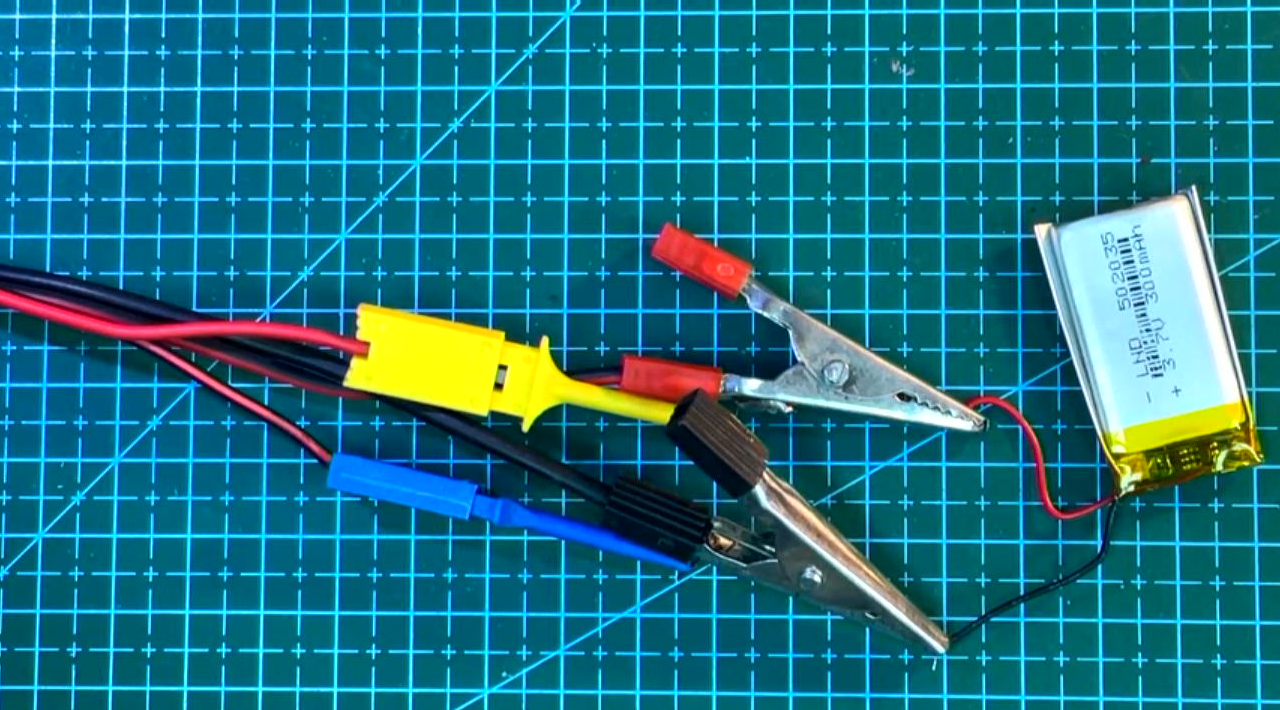

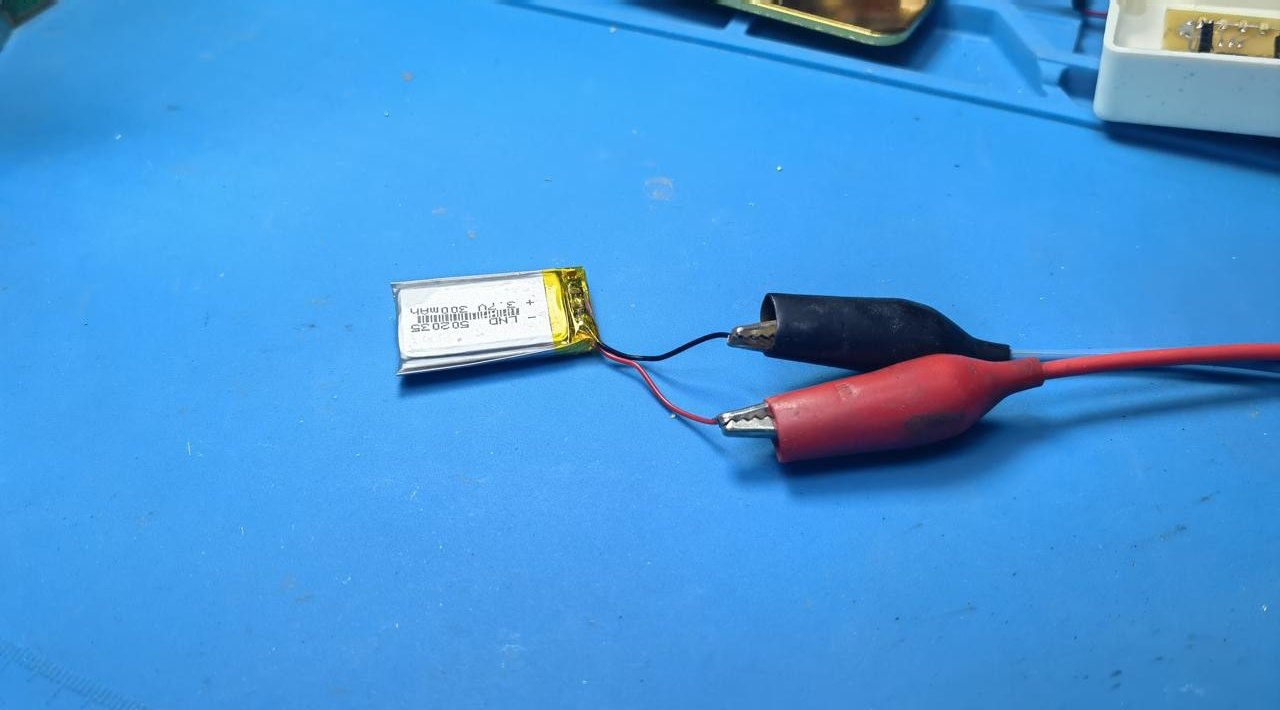

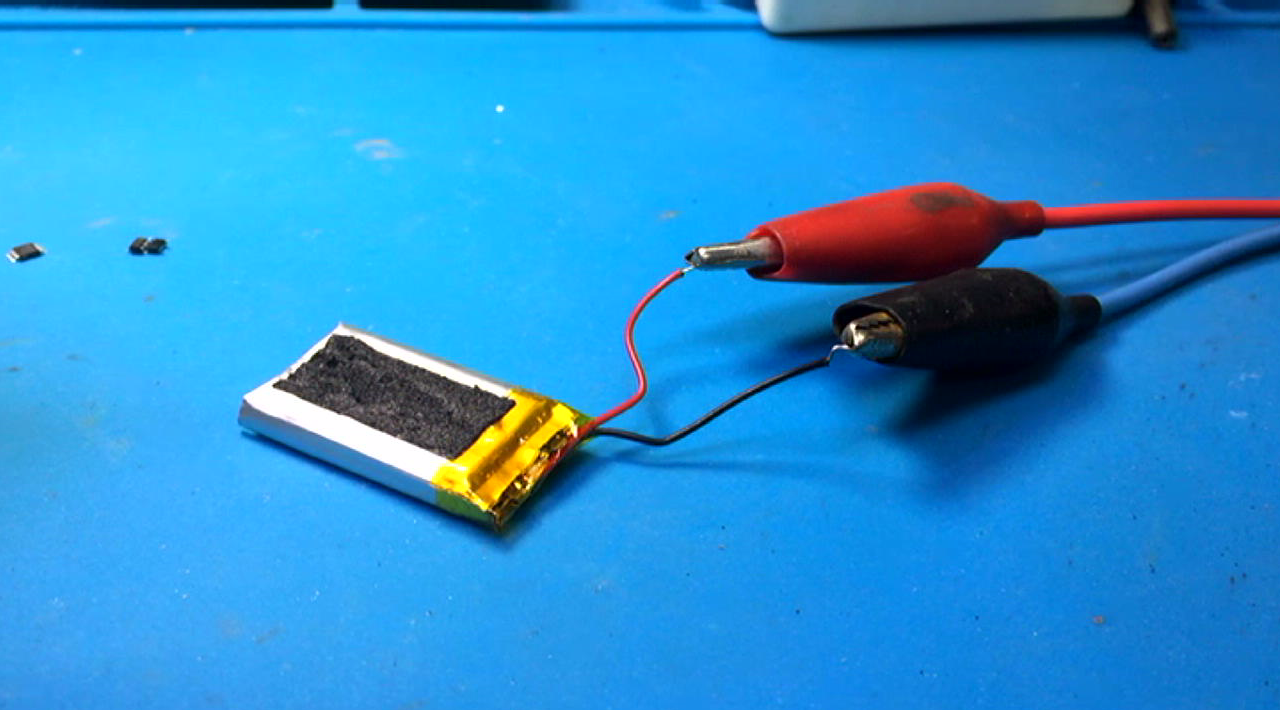

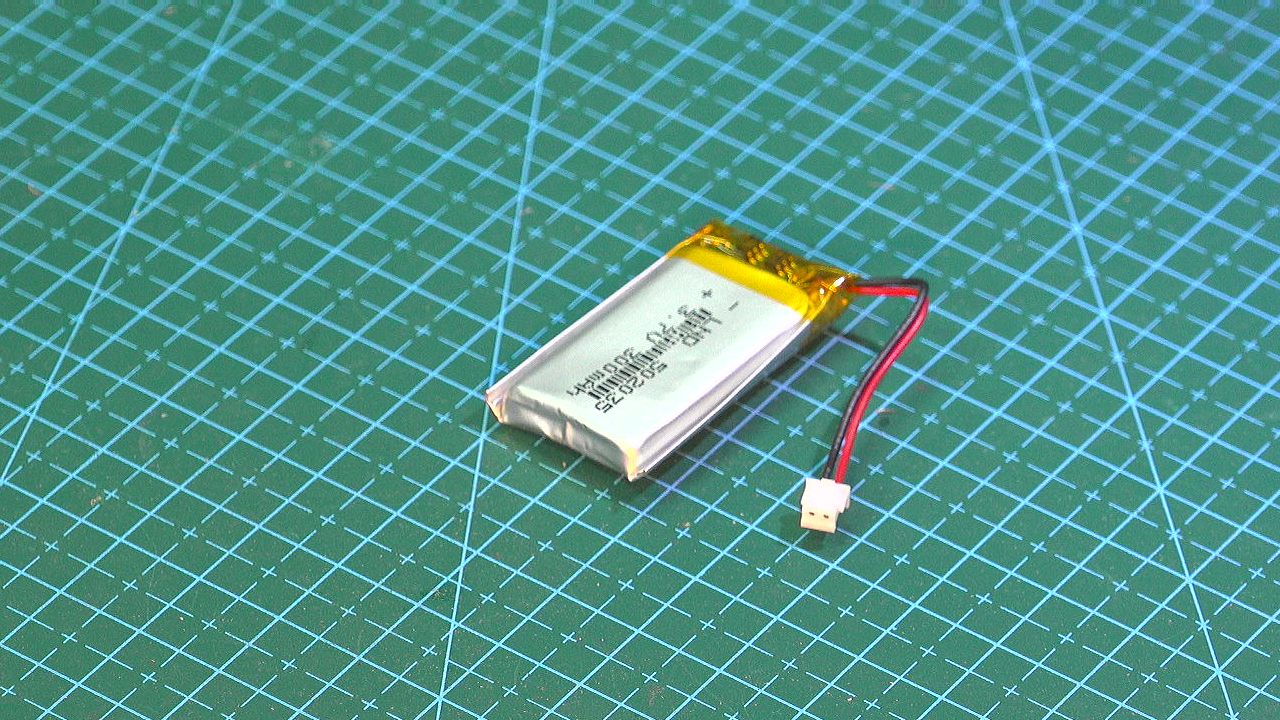

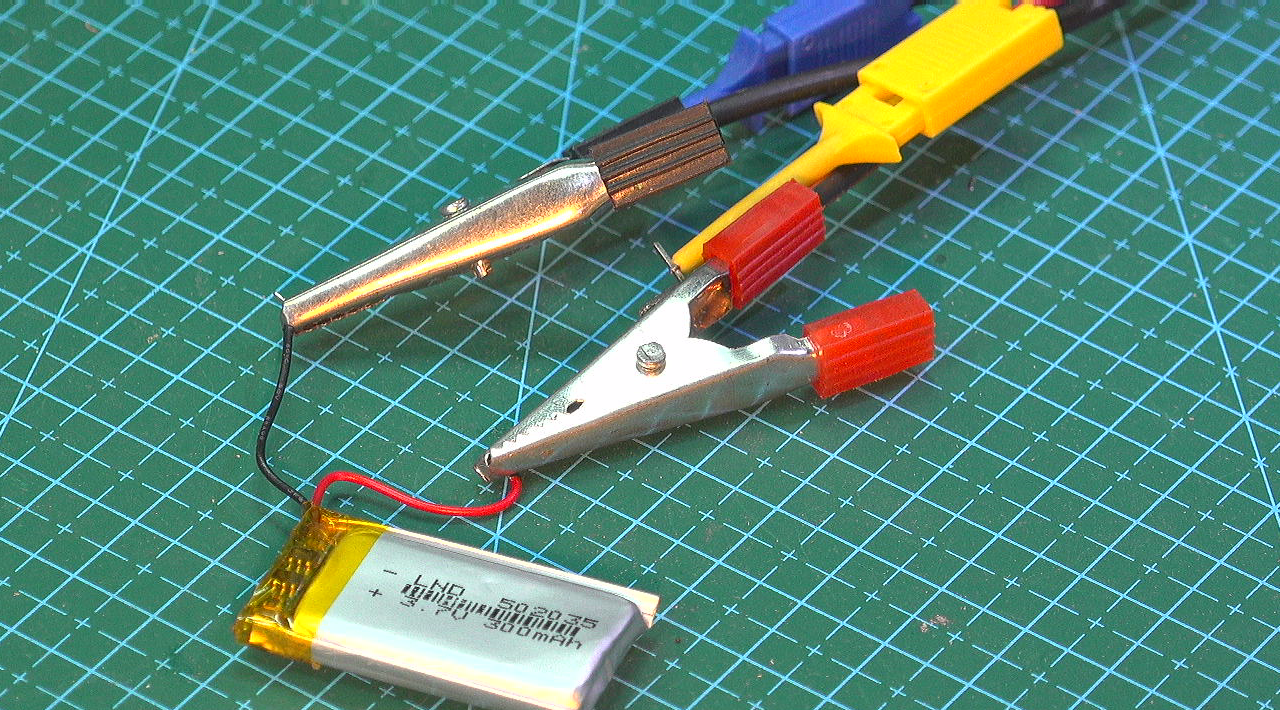

这是一个来自电子胸牌上的锂电池。应该放置了大约一年了。它的标称值为 3.7V， 300mAH。下面对其进行充电。然后，在利用电子负载测量它的放电容量。使用 4.2V 进行充电，充电电流大约 150mA。当充电结束之后，再进行放电测试。

GM1702295810_1280_720.MPG|_-7

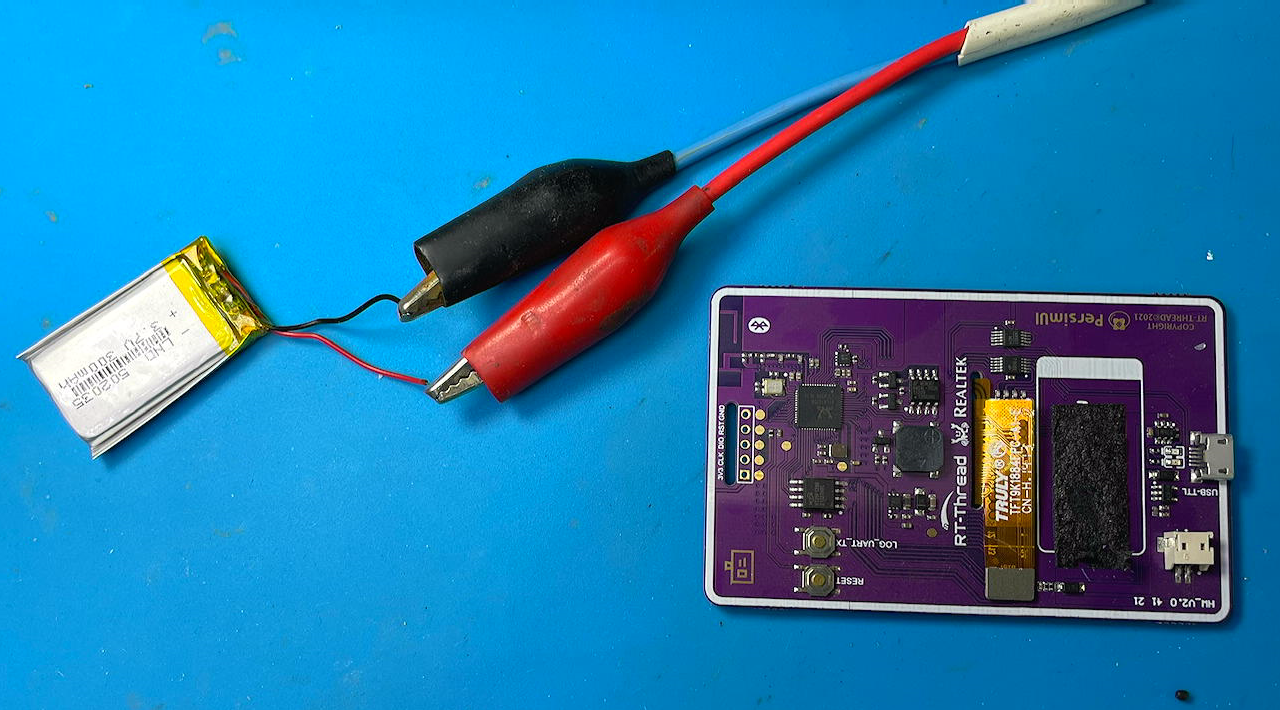

在充电过程中，我们看一下这个电子胸牌。它使用锂电池提供电能。胸牌上还有很多与器件。部分元器件之前进行过测试。这的确是一个很好的设计。

GM1702296147_1280_720.MPG|_-4

一、放电测试

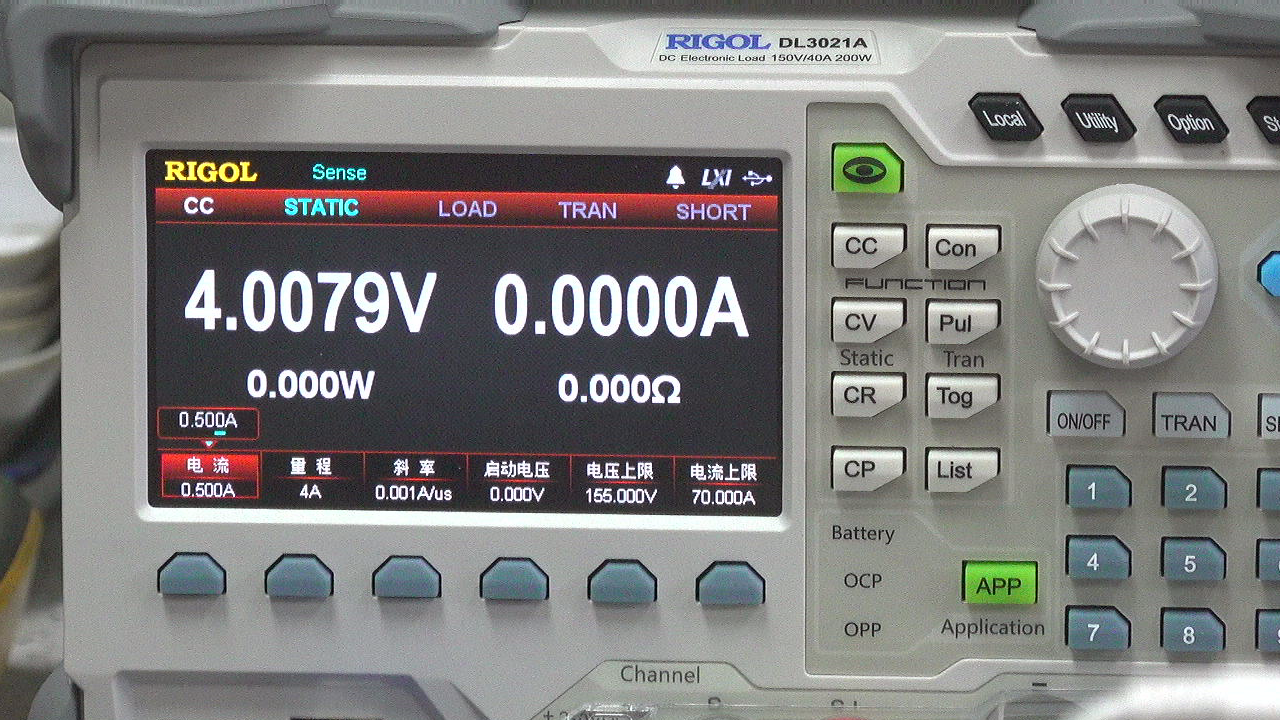

电池充满电之后，下面利用电子负载对其进行放电。电池的端口电压为 4V。说明它应该充满了。设定放电电流为 500mA，放电截止电压为 0.5V。等它放电结束之后，查看对应的放电容量。由于这个电池已经放置了一年，也许他的容量已经大大减小了。后面查看对应的放电容量和放电曲线。

GM1702297730_1280_720.MPG|_-7

▲ 图1.1.1 使用 500mA 进行放电

▲ 图1.1.1 使用 500mA 进行放电

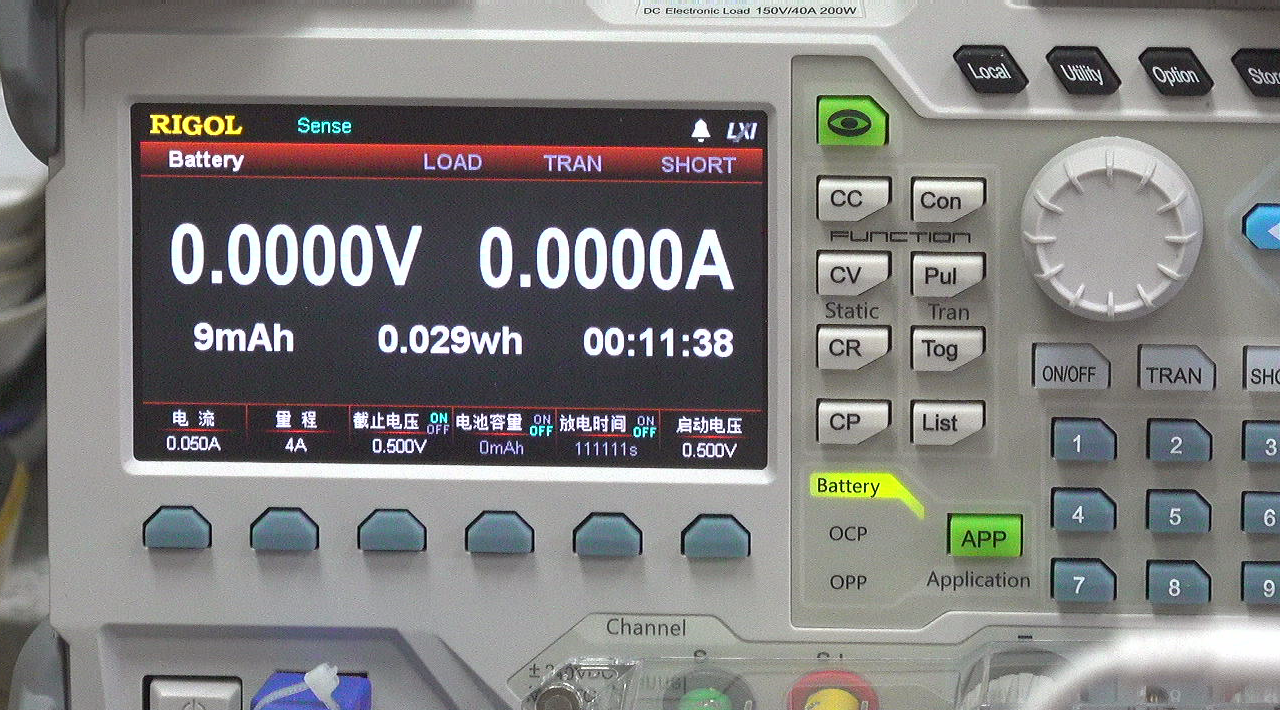

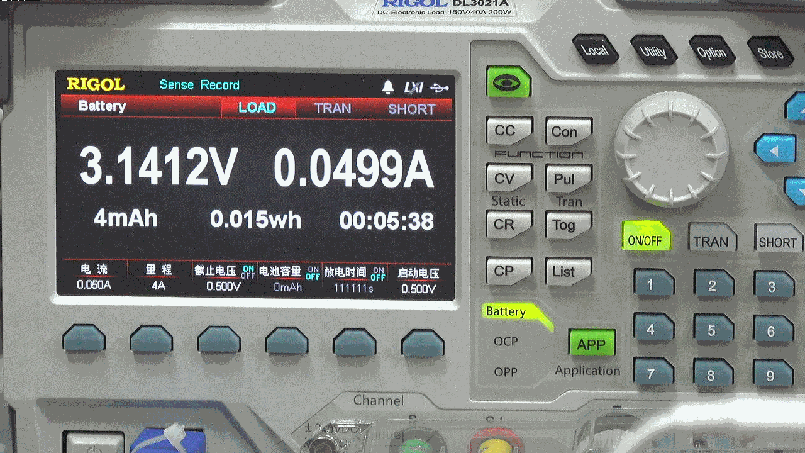

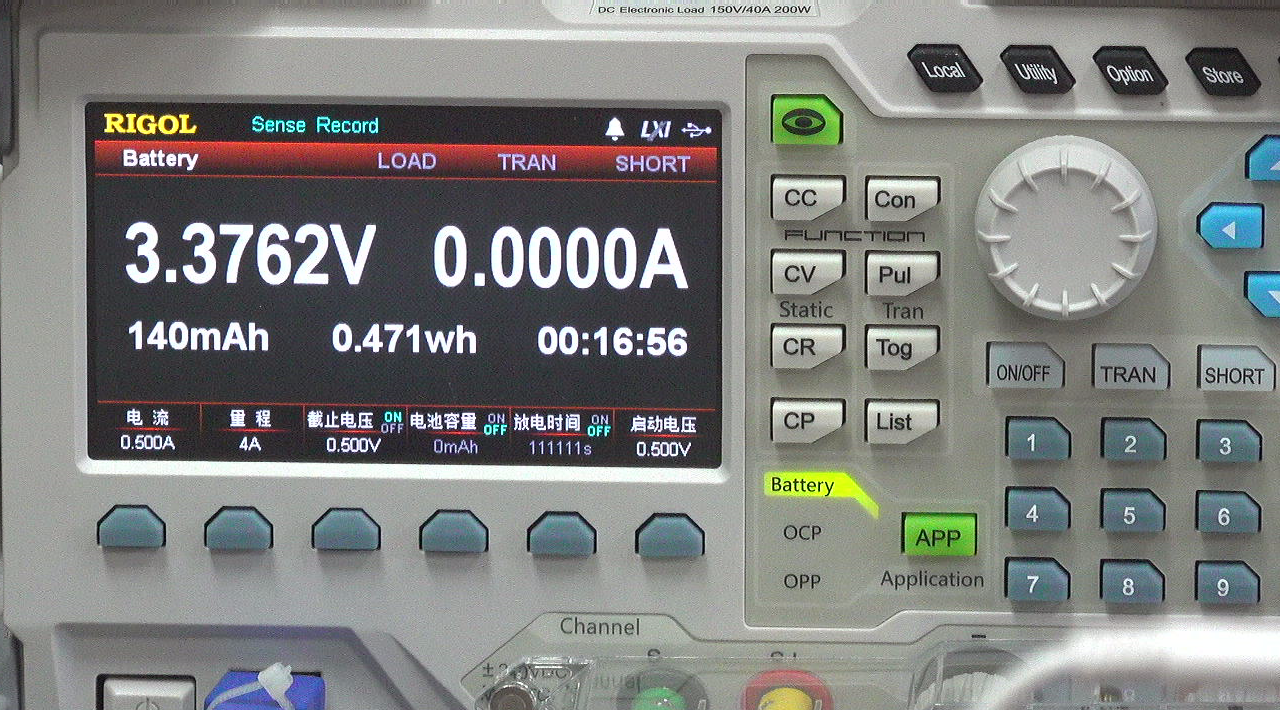

经过17分钟，放电结束，放电容量之后 140mAH，比起标称值小了一半以上。这是放电曲线，可以看到 500mA 放电使得电池电压下降很快。令人感到奇怪的是，在放电结束之后，电池电压仍然有 3.38V，这应该说明电池内还有大量的电能。下面使用 50mAH 对其继续进行放电，看还能释放多少电能？

GM1702299150_1280_720.MPG|_-3

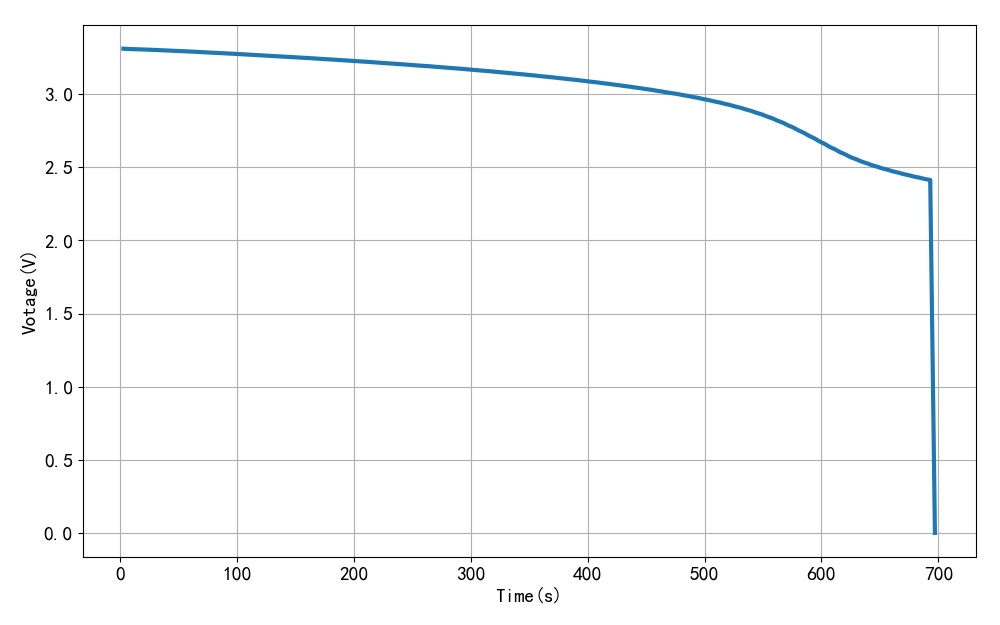

▲ 图1.1.2 放电曲线

▲ 图1.1.2 放电曲线

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2023-12-06
#
# Note:
#============================================================

from headm import *
import openpyxl


datafile = r'D:\Temp\DL_RecordData0.csv'

count = 0

tdim = []
vdim = []
with open(datafile, 'rb') as f:
    for l in f.readlines():
        l = l.strip(b'\x00')
        l = l.decode('utf-8')
        ll = ''.join([s for s in l if s != '\x00']).split(',')

        if len(ll) >= 8:
            if not ll[0].replace('.', '').isdigit(): continue
            if float(ll[0]) > 0:
                v = float(ll[1])
                ts = ll[-2].split(':')
                t = int(ts[0])*3600 + int(ts[1])*60 + int(ts[2])
                vdim.append(v)
                tdim.append(t)


        count += 1
#        if count >= 40: break


#printf(tdim, vdim)
printf("%d"%count)
printf("\a")

plt.plot(tdim, vdim, lw=3)

plt.xlabel("Time(s)")
plt.ylabel("Votage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()



#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================
