HC12通讯模块的AT命令

01 HC-12设置通道

一、前言

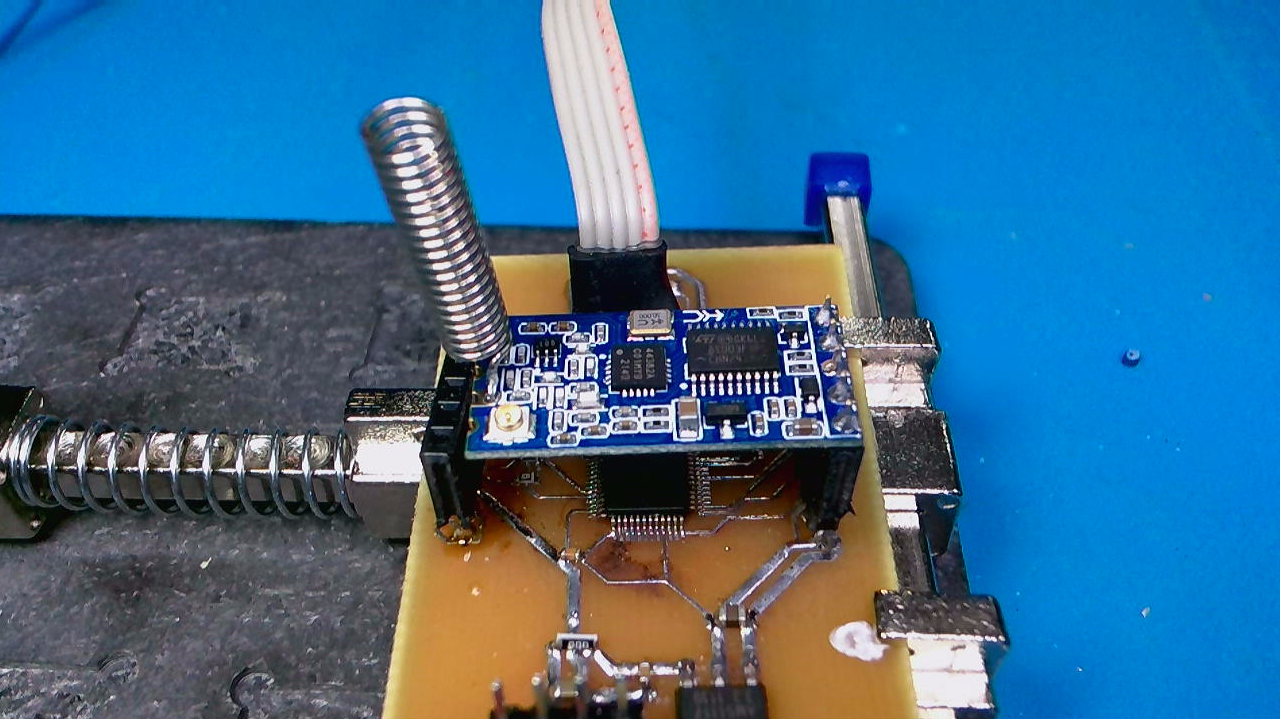

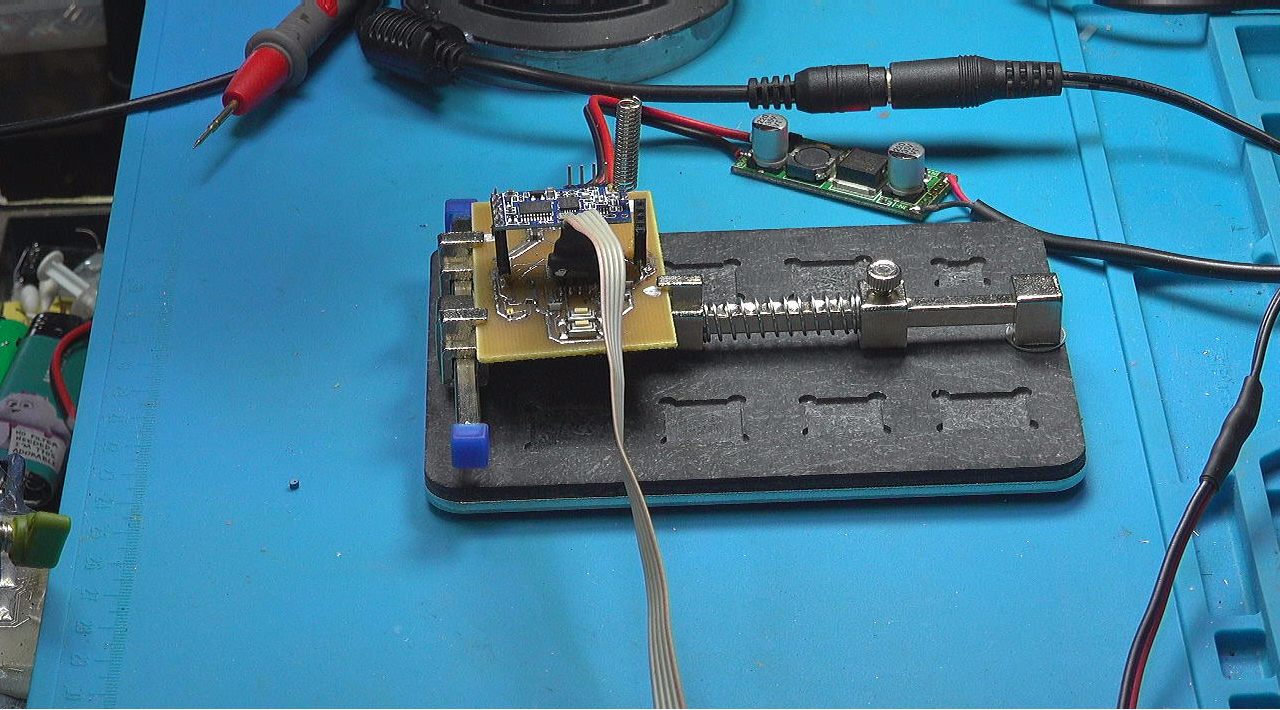

这款 HC-12通讯模块，可以通过 AT 命令；对其通讯参数进行设置。包括通讯频道，通讯模式以及发送功率等。根据该 通讯模块的规格书 ，测试一下相应的 AT 命令。查看设置之后的结果。利用频谱仪测试修改后 HC12 模块通讯的特性。

GM1702373716_1280_720.MPG|_-5

二、设置频道

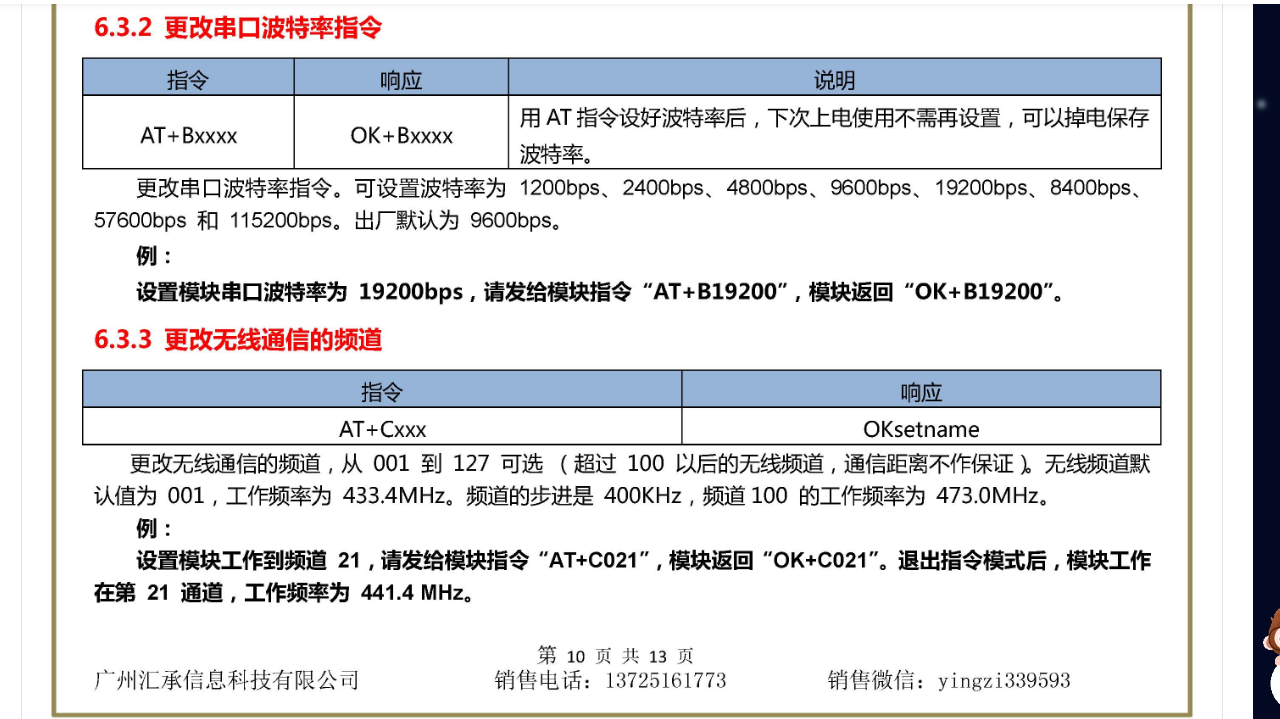

在HC12规格书中，给出了通讯频道修改 AT 命令格式。在 AT之后加上通道参数。开始的频率为 433.4MHz，之后每增加一个频道，通讯频率增加 400kHz。第 100 通道，对应通讯频率为 473MHz。通道数是从 1 开始。没有 0通道。在发送AT命令之前，需要将模块的 SET 管脚拉低，然后等待至少 50ms 以上，发送 AT 命令。命令不需要任何结束符。执行完之后，再将 SET 管脚置高，模块进入工作状态。下面测试一下设置命令。

GM1702374131_1280_720.MPG|_-10

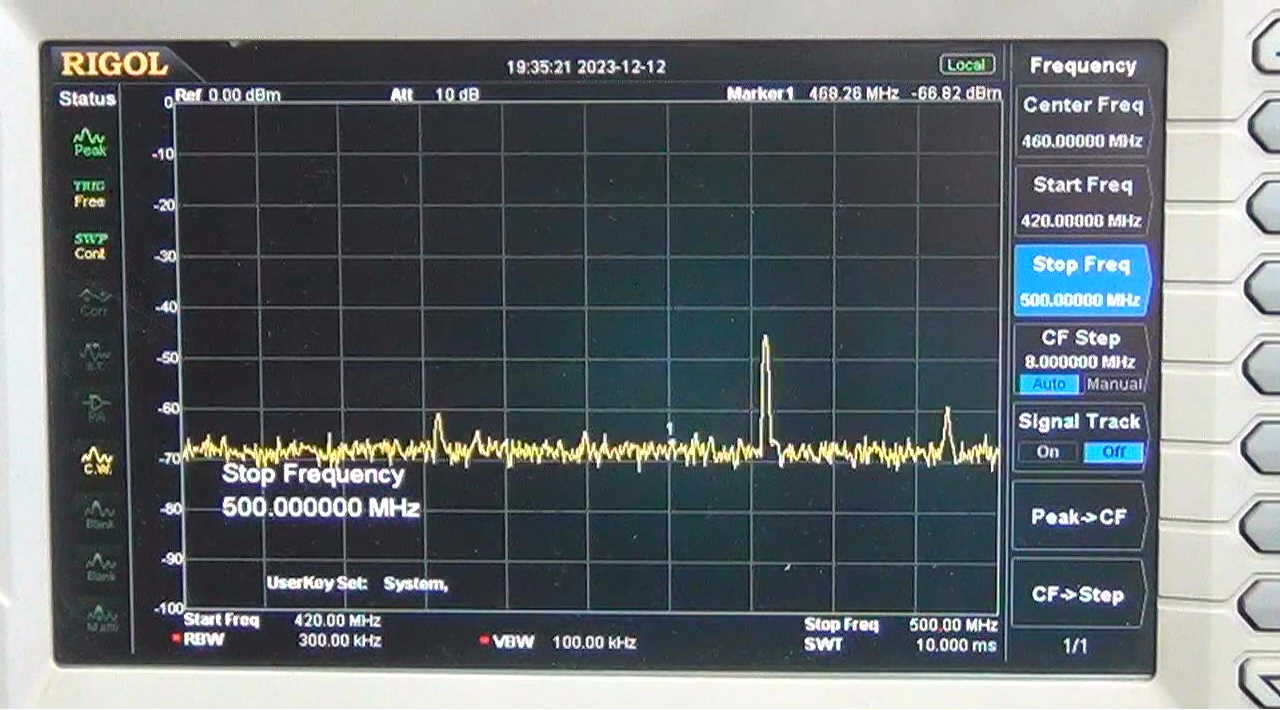

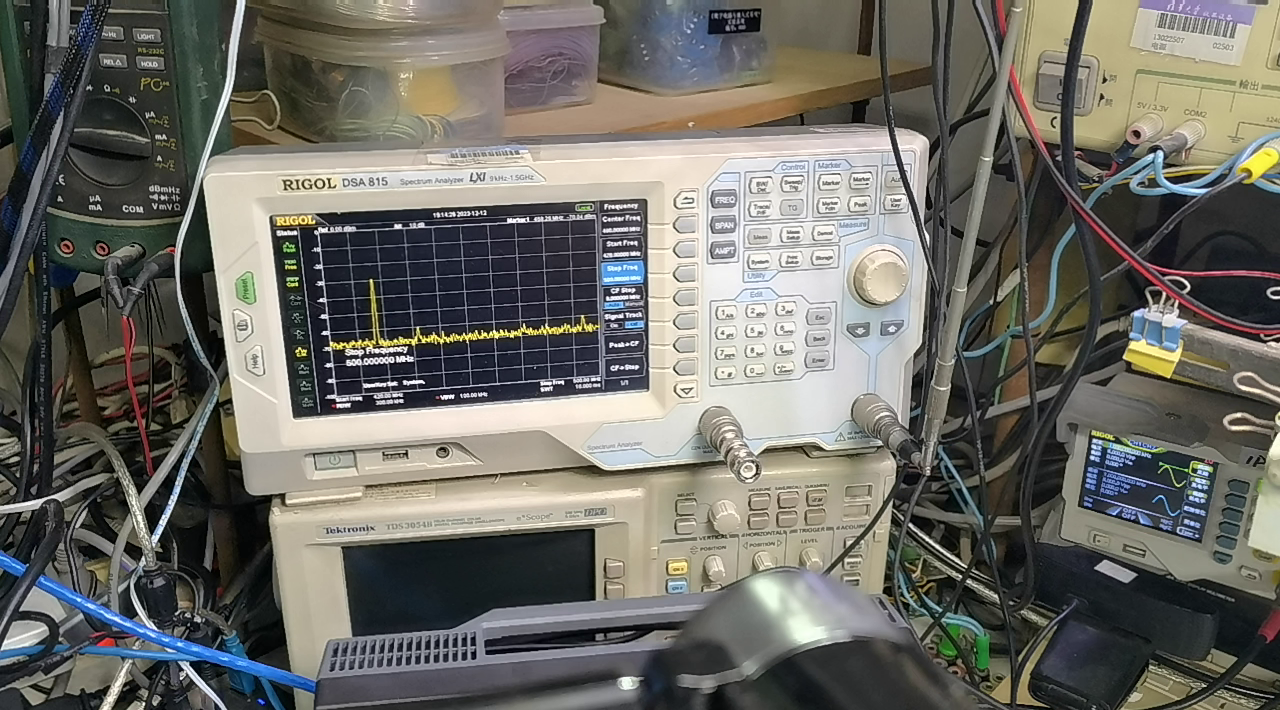

在频谱仪上增加一个拉杆天线，可以测量到HC-12发送信号的频谱。让 HC12连续发送数据，它所使用的通讯频道便可以通过频谱对应的频率看到。这是频道1 对应的频谱。下面通过单片机界面发送 AT 命令。频谱仪检测到不同的频谱。通讯频道最大为 127. HC12 可以工作在不同的频段。
GM1702375315_1280_720.MPG|_-6

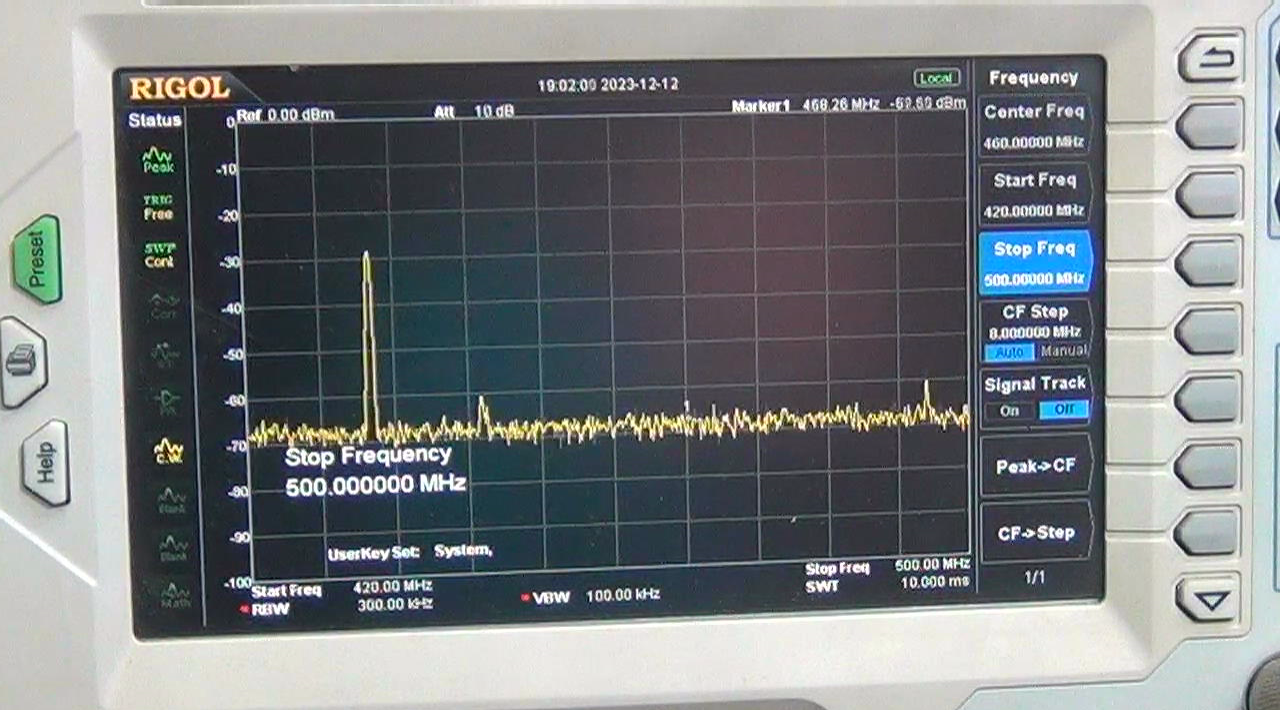

▲ 图1.2.1 通道1对应的接收到的频谱

▲ 图1.2.1 通道1对应的接收到的频谱

三、设置功率

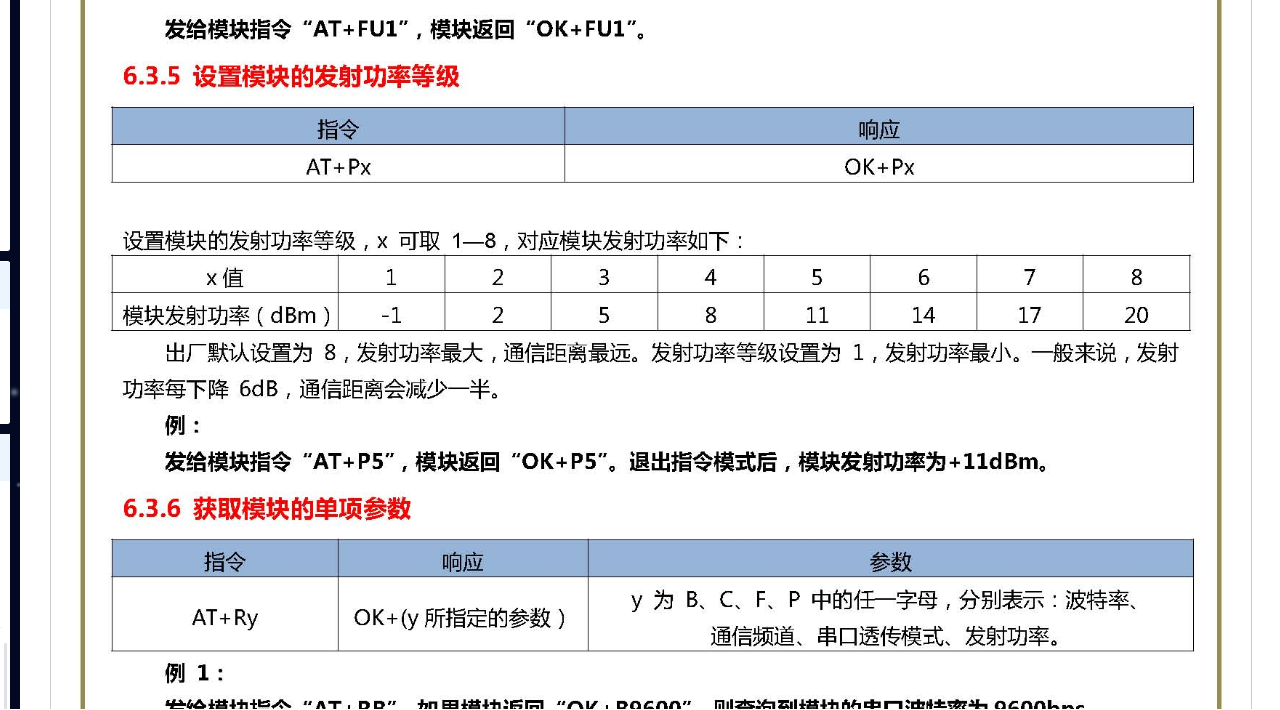

可以通过 AT 命令设置 HC12的发射功率。发射功率共有 8 个等级，从 -1dBm，到 20dBm。功率每下降6dB，通讯距离减少一半。下面测试功率设置命令的作用。

GM1702375468_1280_720.MPG|_-4

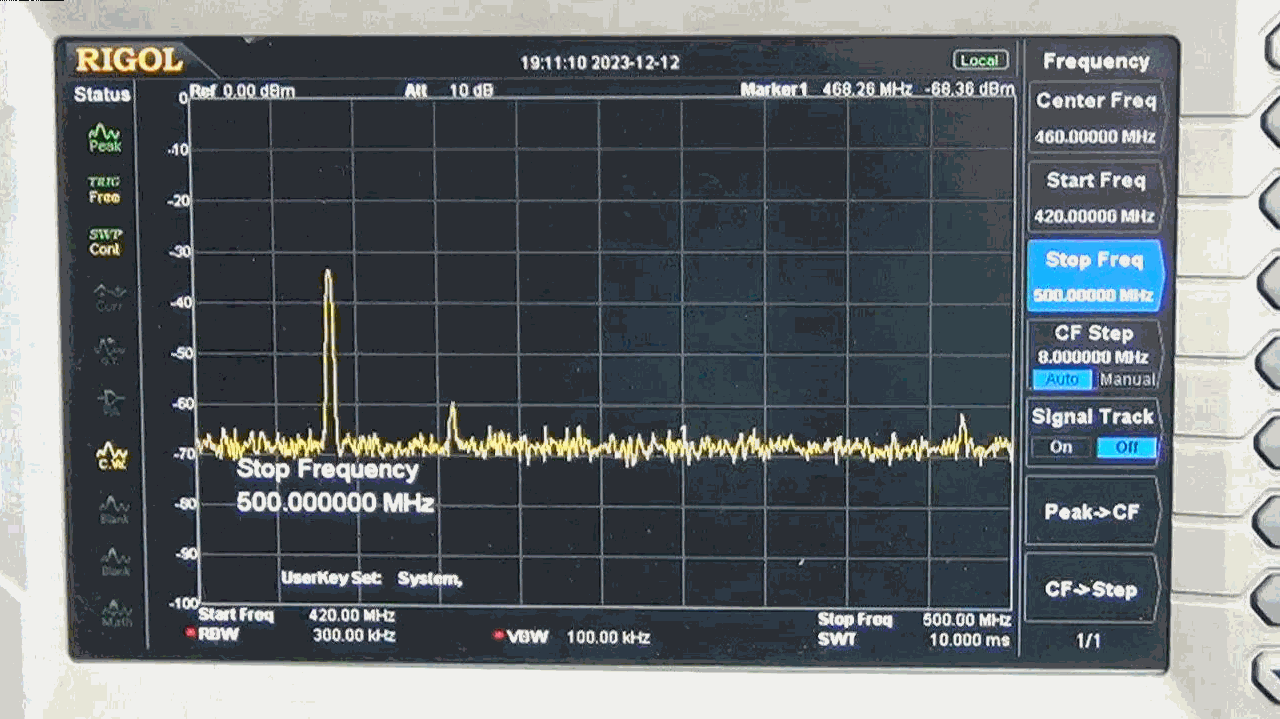

设置功率为第一等级。此时接收到的频谱变小了。设置功率等级为 8。可以看到频谱峰值增加了。

GM1702375747_1280_720.MPG|_-4

//==============================================================================
//                    PROCESS THE DEBUG BUFFER
//------------------------------------------------------------------------------
void SerialDebugProcessBuffer(void) {
    SerialDebugBuffer2Argument();
    if(g_ucSDANumber == 0) return;

    if(strcmp("hello",                (char *)STD_ARG[0]) == 0)
        printf("%s is ready !\r\n", VERSION_STRING);
    else IFARG0("send") {
        int nLength = strlen(SDA(1));
        int i;
        char * p = SDA(1);
        for(i = 0; i < nLength; i ++) UART2SendChar(*(p+i));

    } else IFARG0("set") {
        if(strcmp(SDA(1), "enter") == 0) {
            HC12EnterSetMode();
            printf("Enter Set Mode.\r\n");
        } else if(strcmp(SDA(1), "exit") == 0) {
            HC12ExitSetMode();
            printf("Exit set mode.\r\n");
        } else printf("Set Error?\r\n");
    } else IFARG0("at") {
        int nLength = strlen(SDA(1));
        int i;
        char * p = SDA(1);
        for(i = 0; i < nLength; i ++)
            UART2SendChar(*(p++));

//        UART2SendChar('\r');
        printf("Send AT command:%s\r\n", SDA(1));

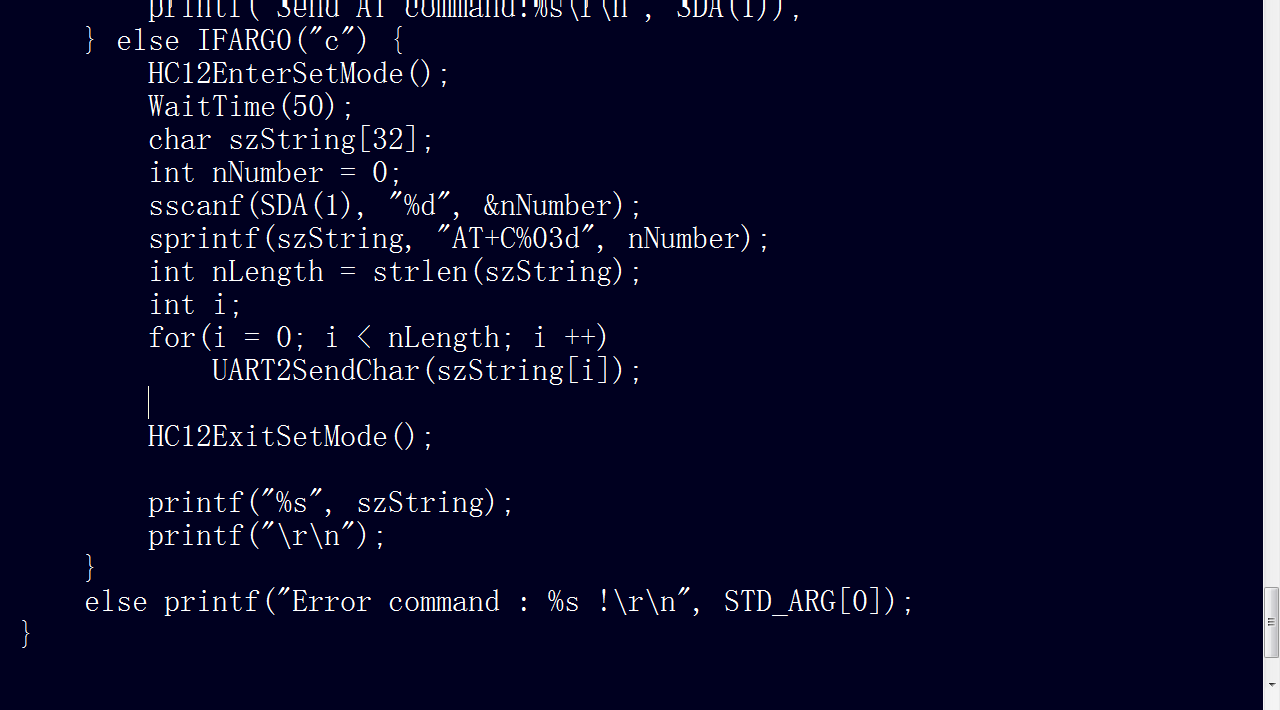

    } else IFARG0("c") {
        HC12EnterSetMode();
        WaitTime(50);
        char szString[32];
        int nNumber = 0;
        sscanf(SDA(1), "%d", &nNumber);
        sprintf(szString, "AT+C%03d", nNumber);
        int nLength = strlen(szString);
        int i;
        for(i = 0; i < nLength; i ++)
            UART2SendChar(szString[i]);

        HC12ExitSetMode();

        printf("%s", szString);
        printf("\r\n");
    } else IFARG0("p") {
        HC12EnterSetMode();
        WaitTime(50);
        char szString[32];
        int nNumber = 0;
        sscanf(SDA(1), "%d", &nNumber);
        sprintf(szString, "AT+P%d", nNumber);
        int nLength = strlen(szString);
        int i;
        for(i = 0; i < nLength; i ++)
            UART2SendChar(szString[i]);
        HC12ExitSetMode();

        printf("%s", szString);
        printf("\r\n");
    }
    else printf("Error command : %s !\r\n", STD_ARG[0]);
}
