激光打标机制作PCB



01 光标签机


一、前言

  激光打标机可以很方便去除物体表面的图层。  甚至可以切割很薄的铜箔。 这个速度很快。

GM1704097928_1280_720.MPG|_-3

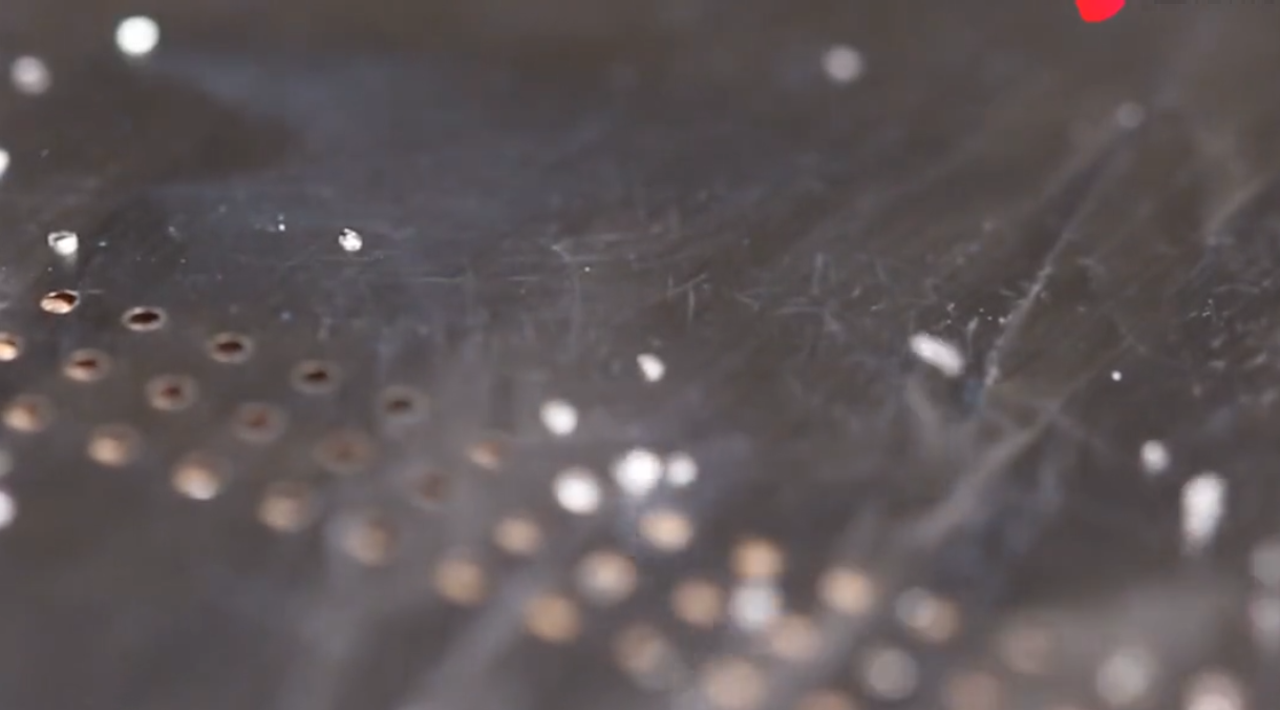

  这是前几天喷涂了透明三防漆的覆铜板。 经过激光标签机的雕刻。 现在快递送到我手边了。  下面对其通过显微镜观察一下。  接下来再进行腐蚀测试。

GM1704094975_1280_720.MPG|_-3

二、观察结果

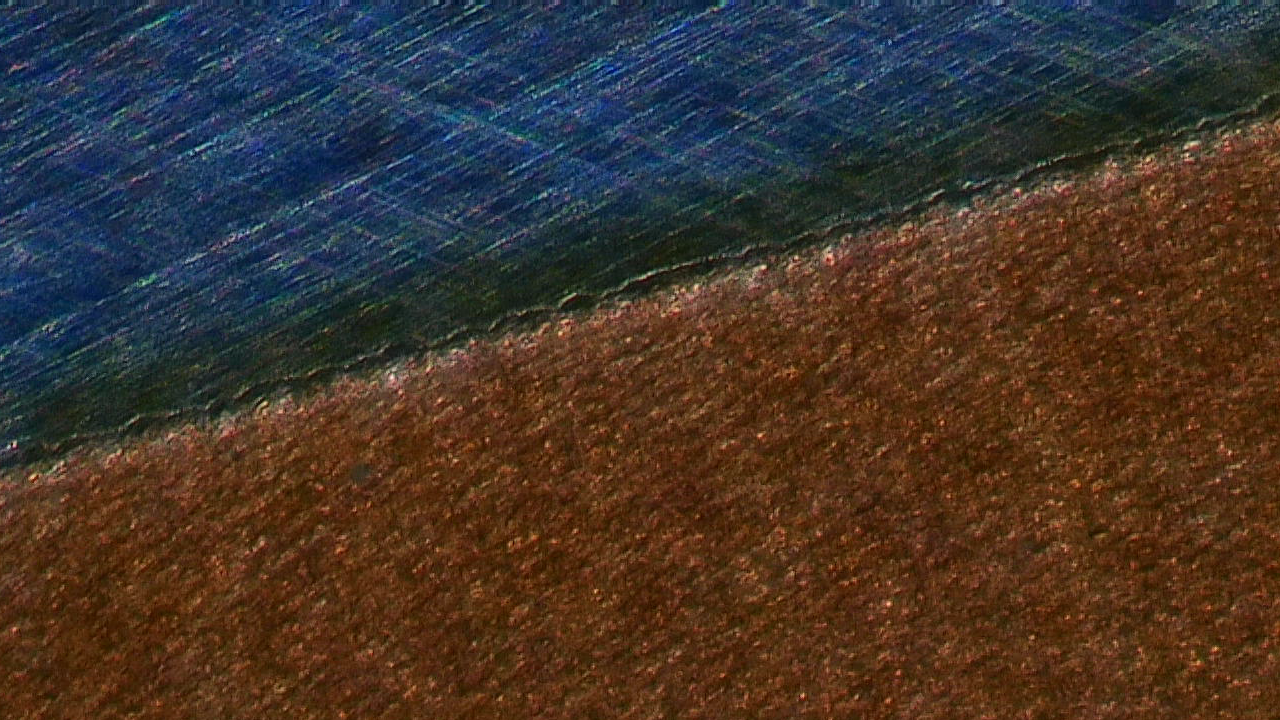

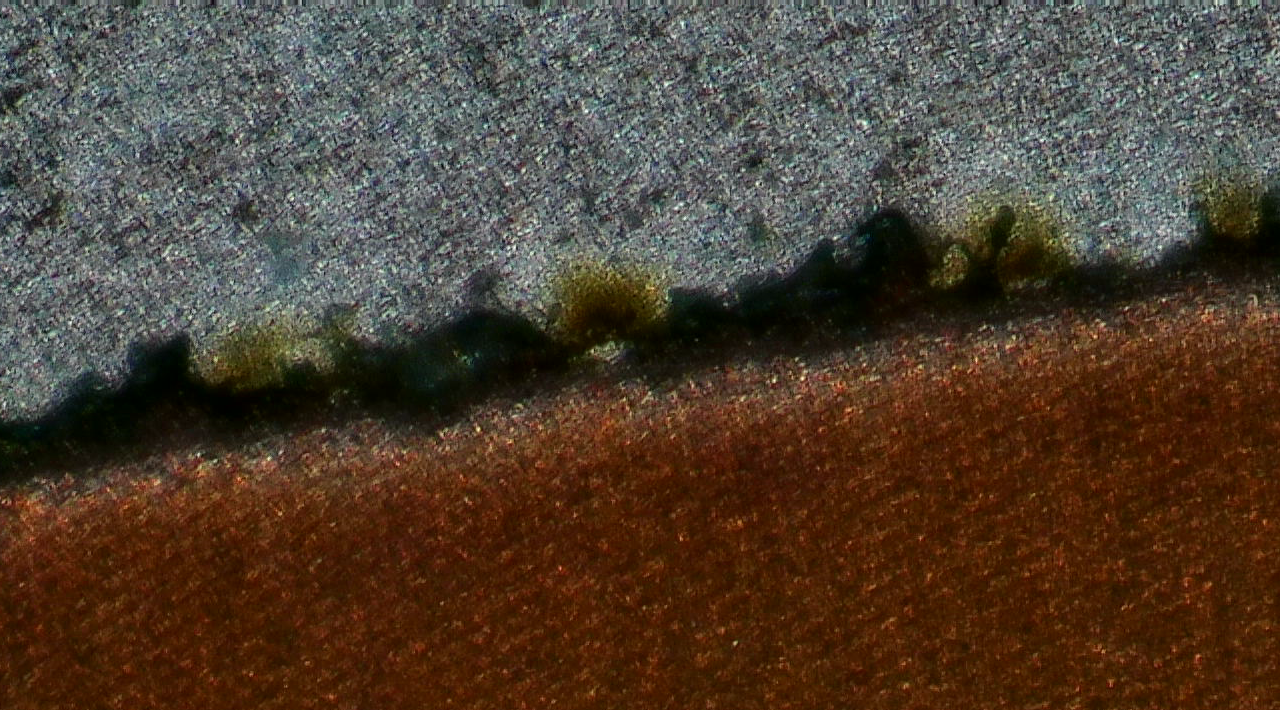

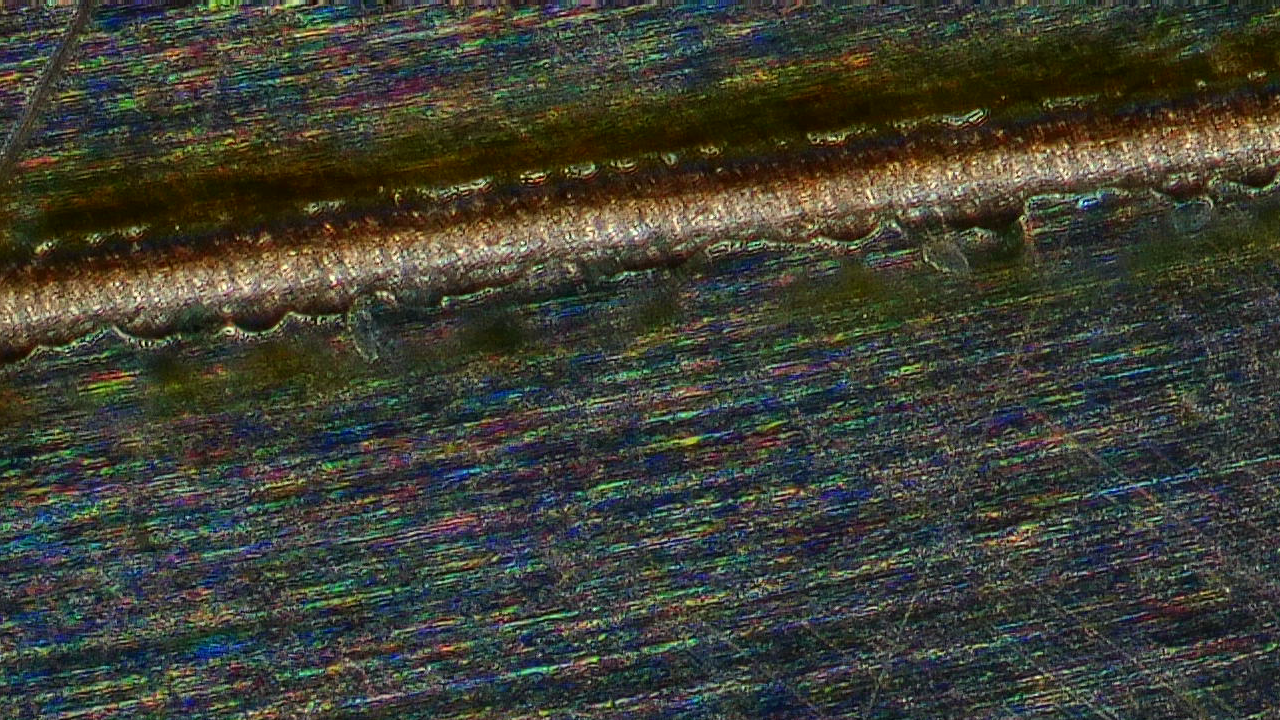

  先观察一下, 打标机在覆铜板上留下的痕迹。  这是其中一个光强比较小的刻痕。 可以看到已经能够显露出三防漆下面的铜层。  这是光强比较大的刻痕, 似乎铜层已经被蒸发氧化了。  这里是被刻蚀一个方块的边缘, 显露出非常整齐的边缘。  从整体上来看, 这种打标机对于透明的三防漆图层有很好的去除功能。  这是另外一块双面PCB,  它的三防漆涂层比较厚, 烧蚀的边缘出现了较大的扩散部分。

GM1704096109_1280_720.MPG|_-7

三、腐蚀结果

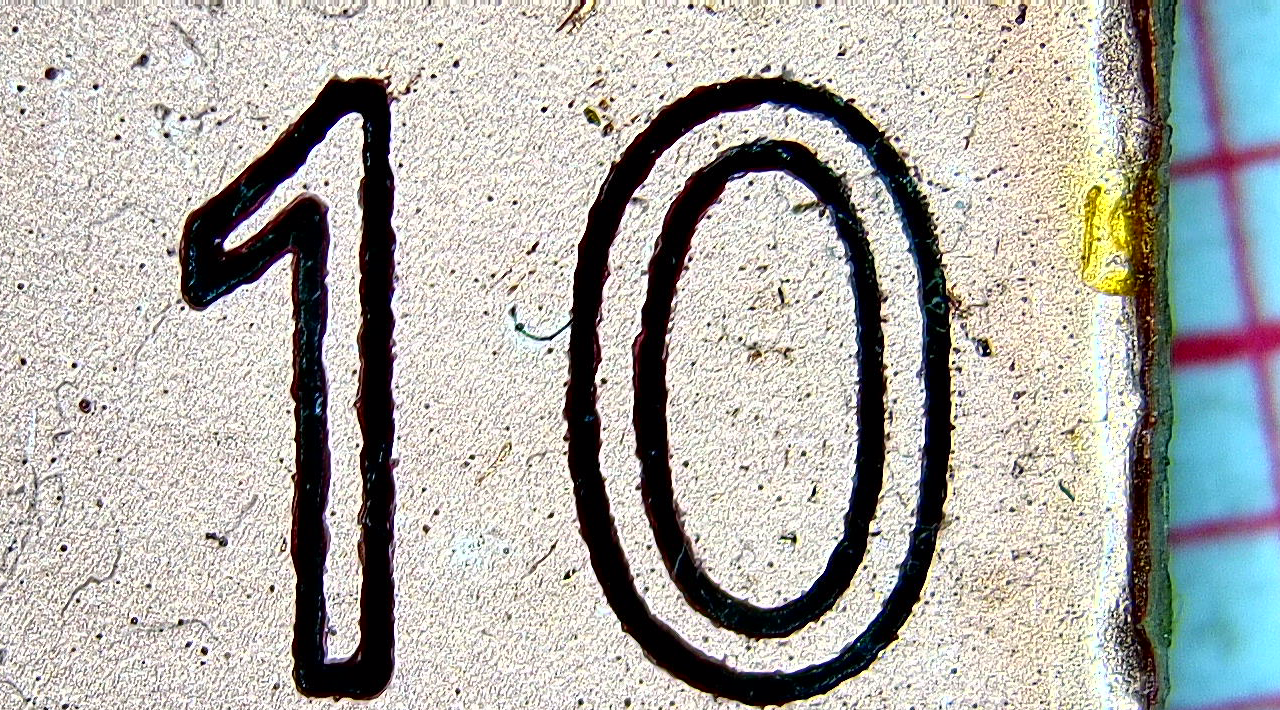

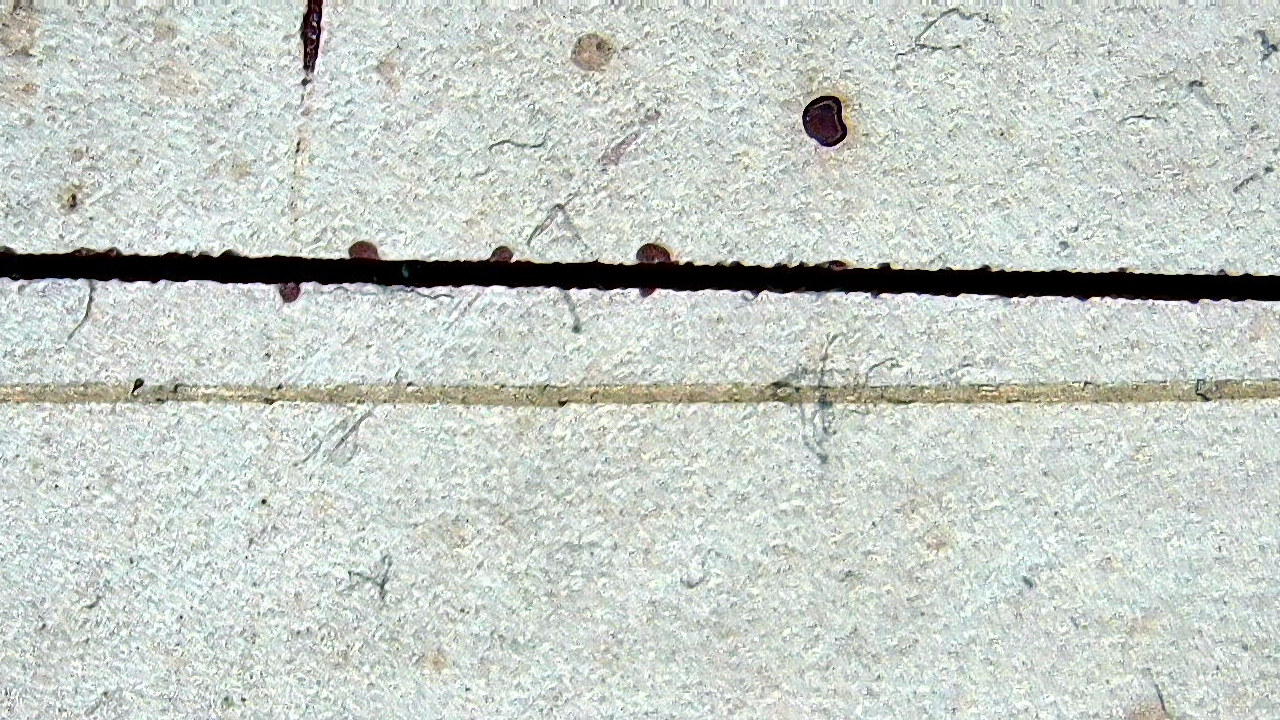

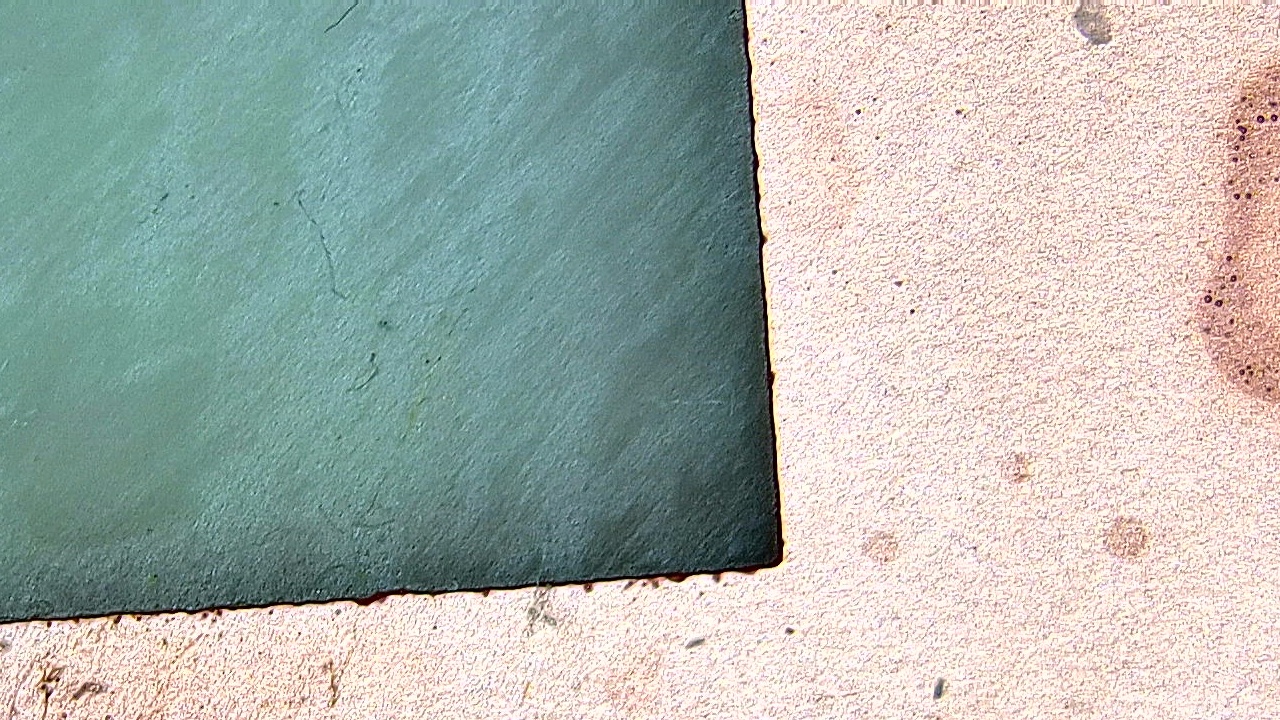

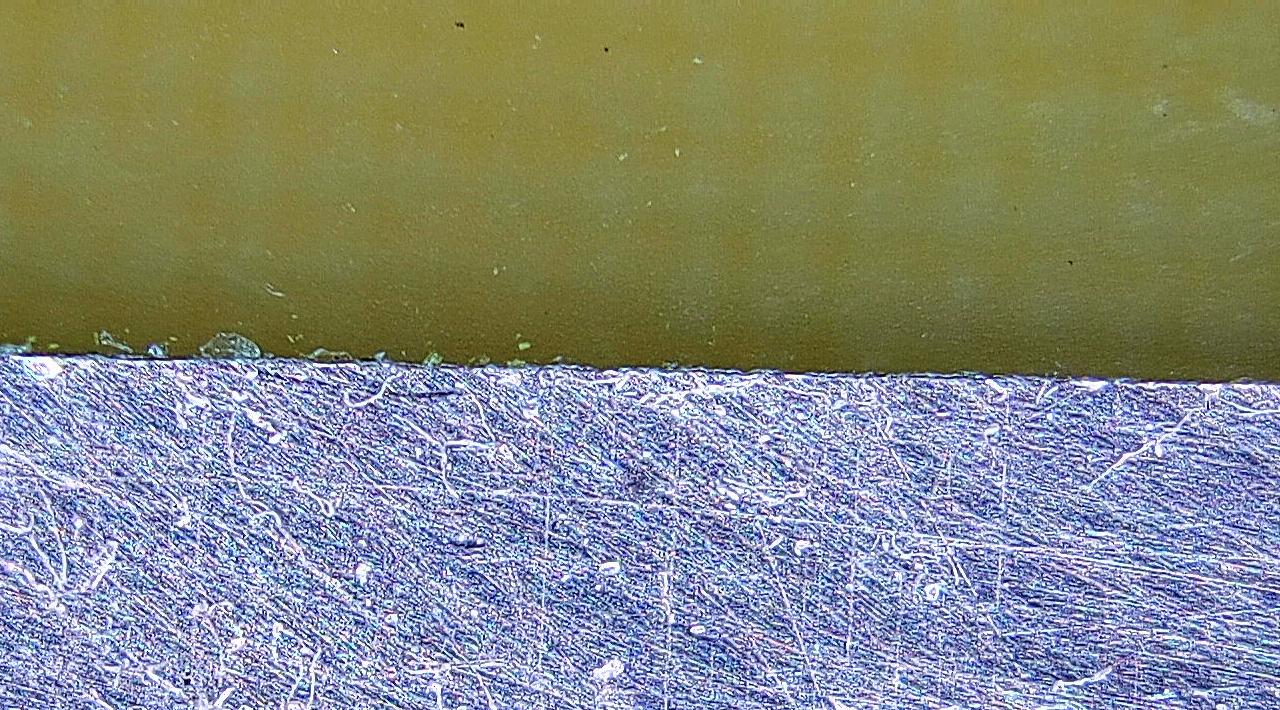

  下面使用盐酸和双氧水对电路板进行腐蚀。  被激光剥离三防漆的部分, 铜箔已经被腐蚀掉了。  下面进行观察。  可以看到字体的边缘非常光滑。  对比不同光强刻画的线径, 可以看到光强对于线性的宽窄没有太明显的影响。 似乎光强太大, 也会使得边缘出现粗糙的感觉。  对于一个长方形的区域, 可以观察到对应的边缘非常光滑。 这显示出激光对于三防漆的去除还是非常一致的 。

GM1704096590_1280_720.MPG|_-6

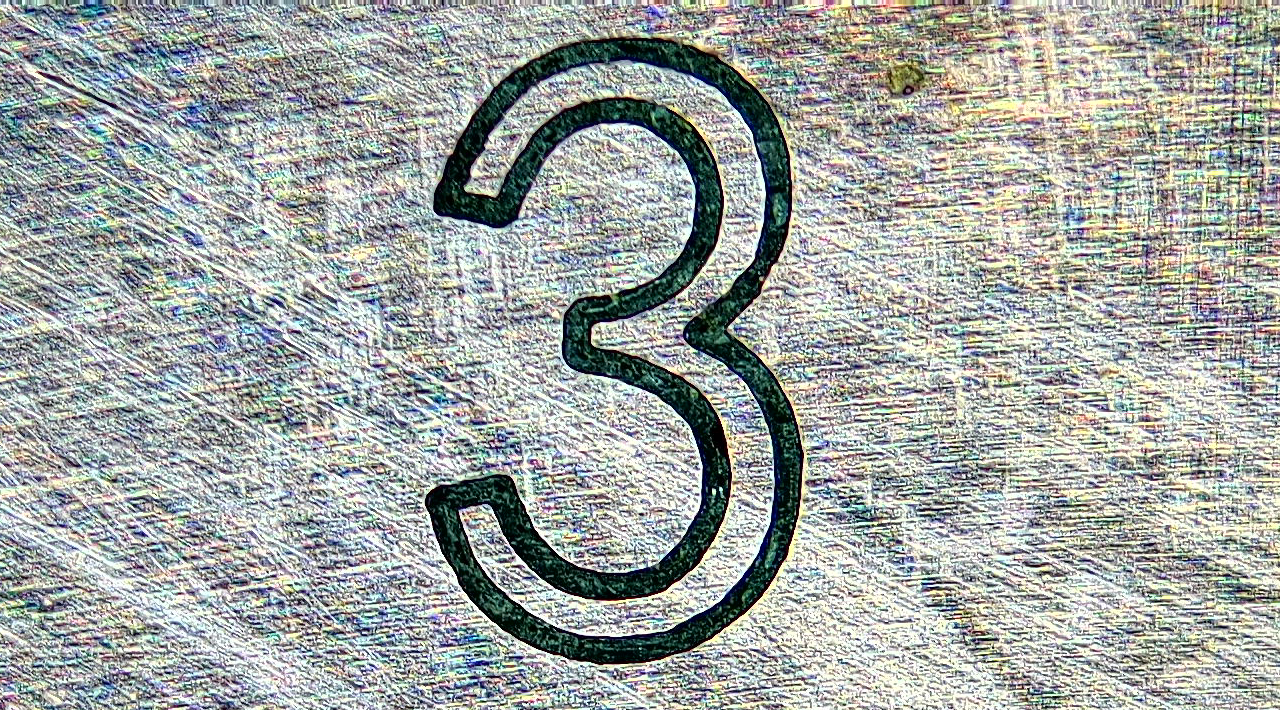

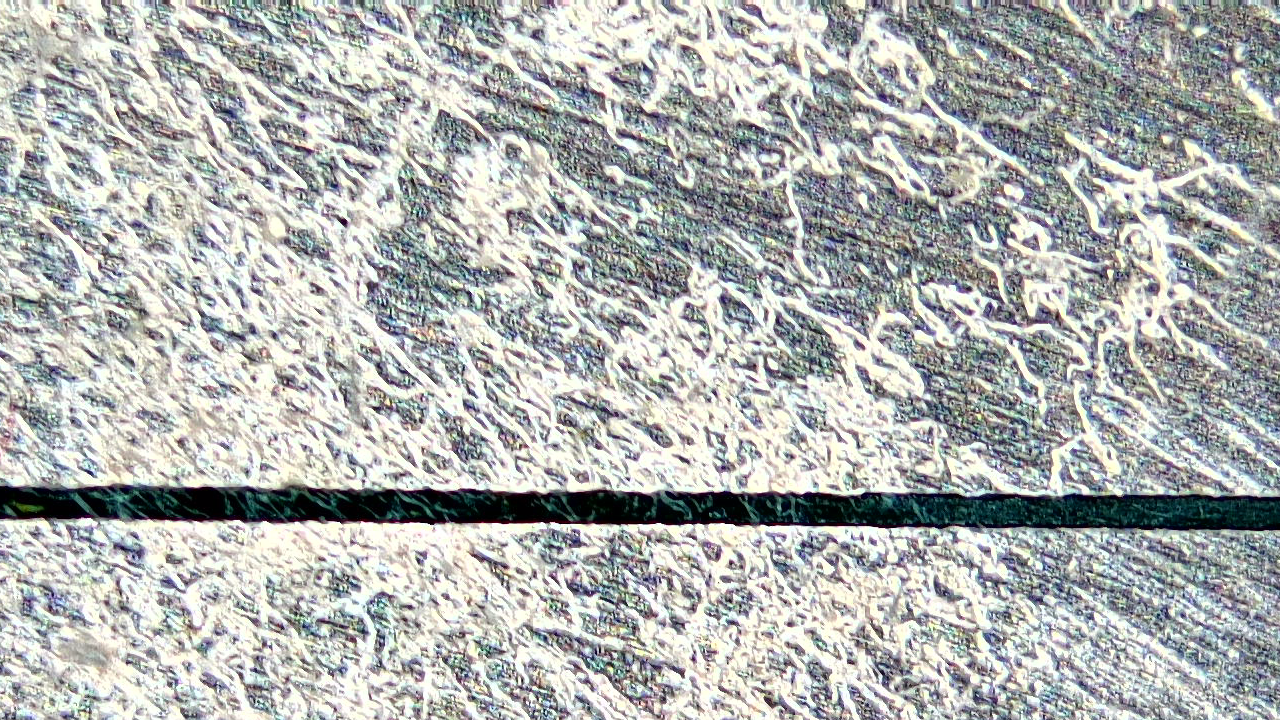

  观察另外一个双面PCB板, 它喷涂的三防漆比较厚。 对应的激光刻痕看起来边缘比较粗糙。 对于方形区域的边缘, 腐蚀后还是非常光滑的。  这是对应的字体, 腐蚀后对应的情况。

GM1704096831_1280_720.MPG|_-4



  结 ※


  文测试了使用激光打标机进行PCB制作的过程。  利用三防漆在覆铜板上形成保护层, 通过激光打标机将电路板线路刻画到三防漆中。  然后通过化学腐蚀, 可以得到非常细腻的电路线路。 这比起热转印方法可以大大提高制作线路的精度。

GM1704097406_1280_720.MPG|_-4
