热电偶煤气灶探针

热电偶感应针



01 煤气灶探针

---

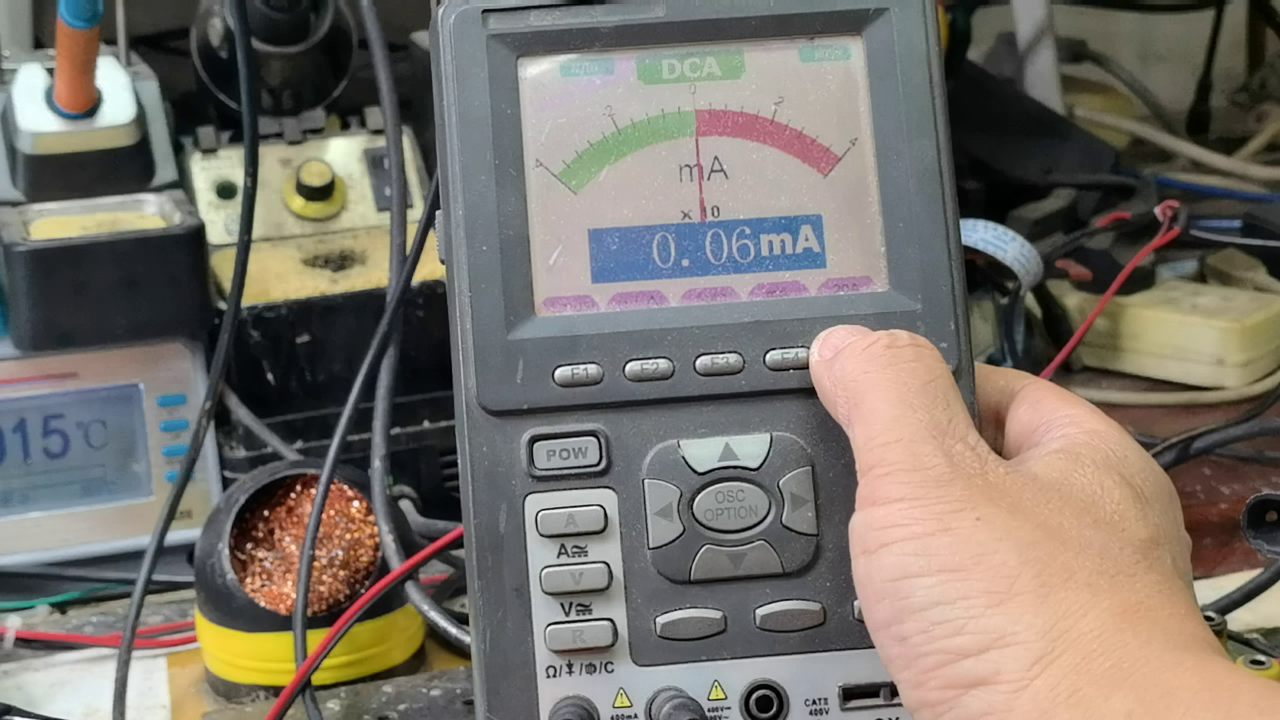

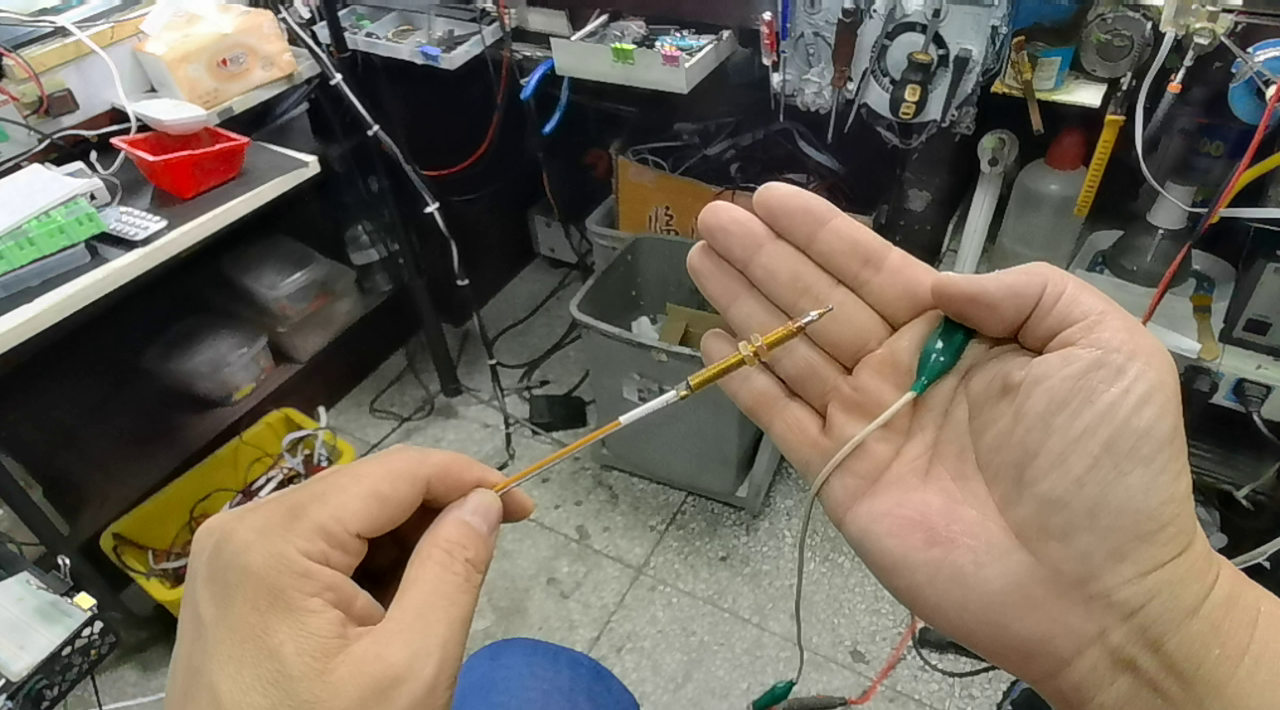

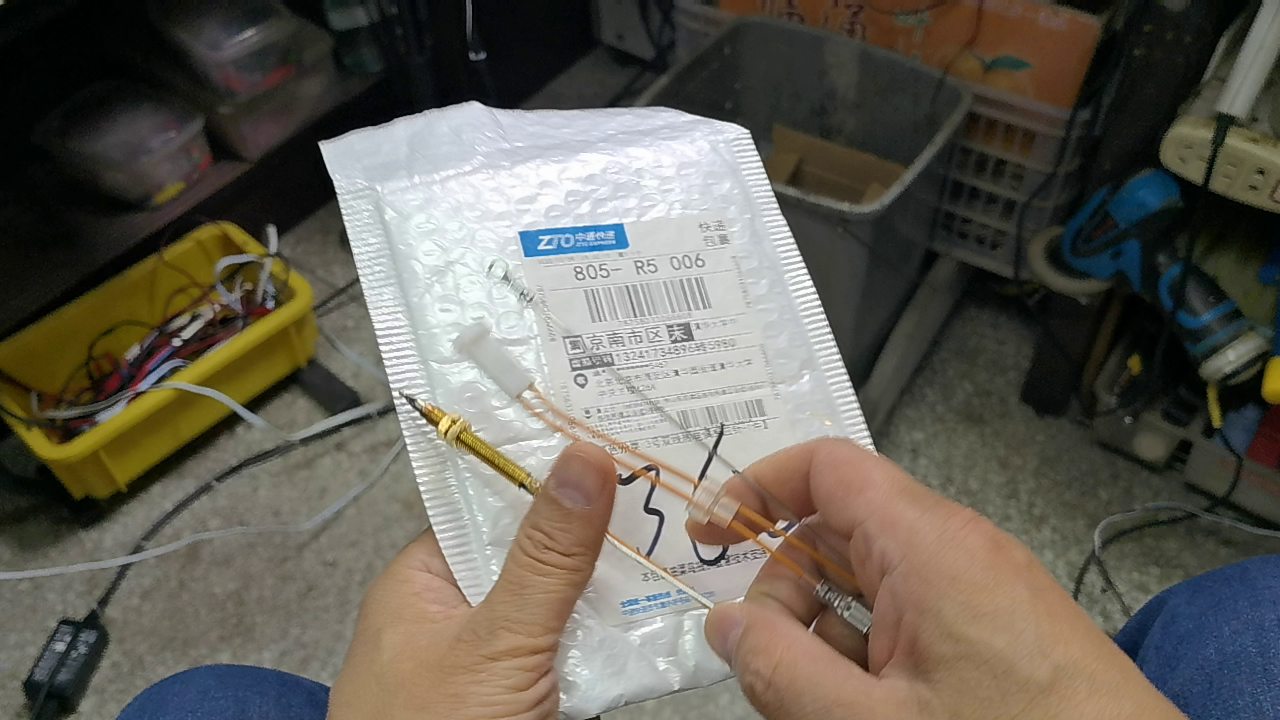

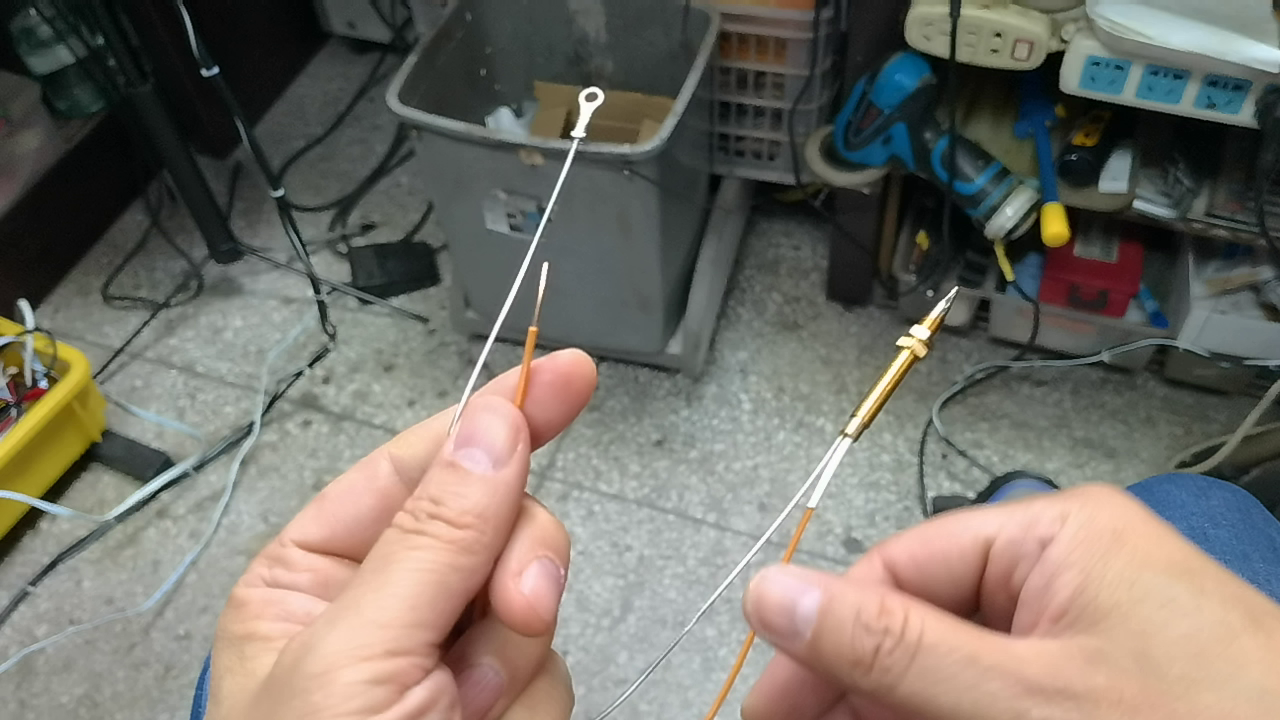

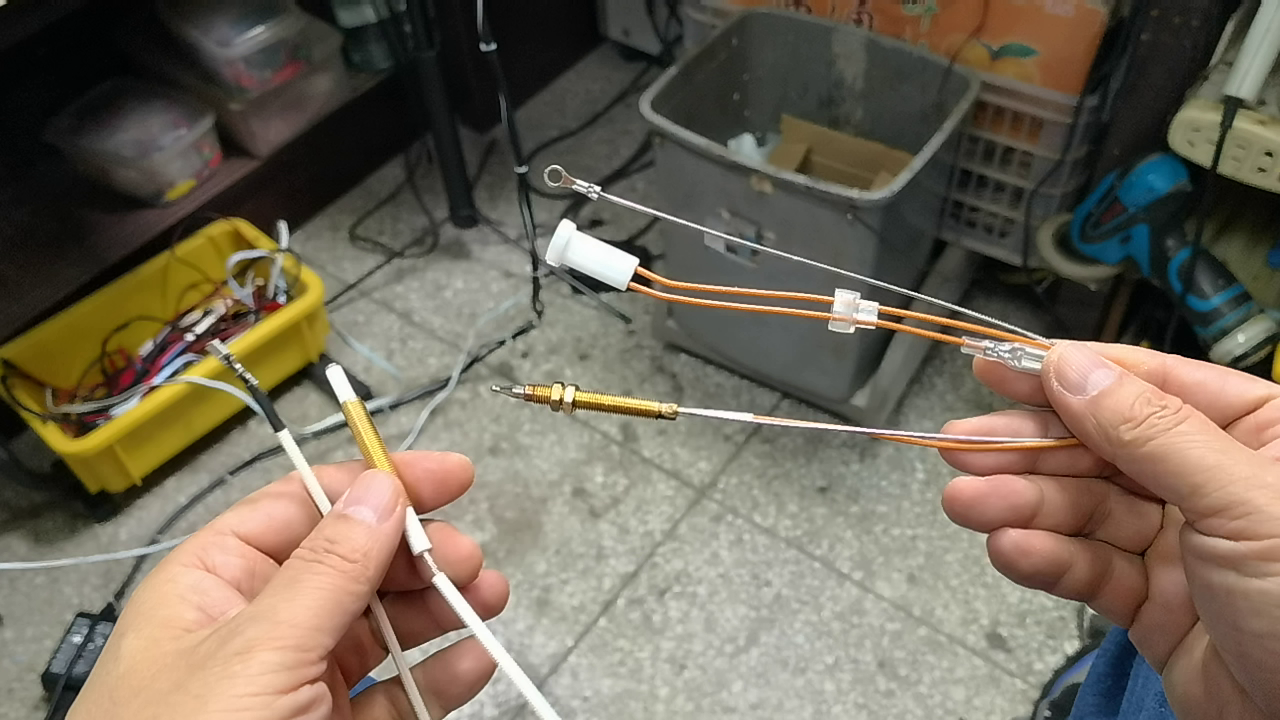

  订购的煤气灶感应探针到货了。  相比前几天购买的探针， 热电偶探针具有两个输出金属线。  下面测量一下煤气灶感应探针， 也就是这个热电偶的特性。  探针中心的引线为铜线。 外部是另外一种金属。 估计是铁丝。  使用万用表测量两个引线之间的电阻， 它们是短路的。  下面利用电压档， 测量两个引线之间的电压。  使用喷火枪加热感应针， 可以看到两个引脚之间的电压可以升高到 30mV 以上。  将万用表改成毫安表， 测量加热下所产生的热电流。  加热之后， 热电偶所形成的电流只有几个毫安。 这可能与毫安表内阻比较大有关系。  下面将万用表改成安培表， 此时对应内阻变小。 加热之后， 可以看到电流可以达到3安培。 随着温度降低， 电流减小。  热电偶所产生的电流足以维持煤气开关电磁阀的吸和。 当火焰熄灭， 感应针温度降低， 电流减小， 最终电磁阀将煤气关断。  在这里检验了煤气灶中热电偶式的感应探针的特性。 这种探针无需外加电源便可以工作。 如果是离子型感应针， 则需要外加电源才能够工作。

---
