01 热风枪

---

一、前言

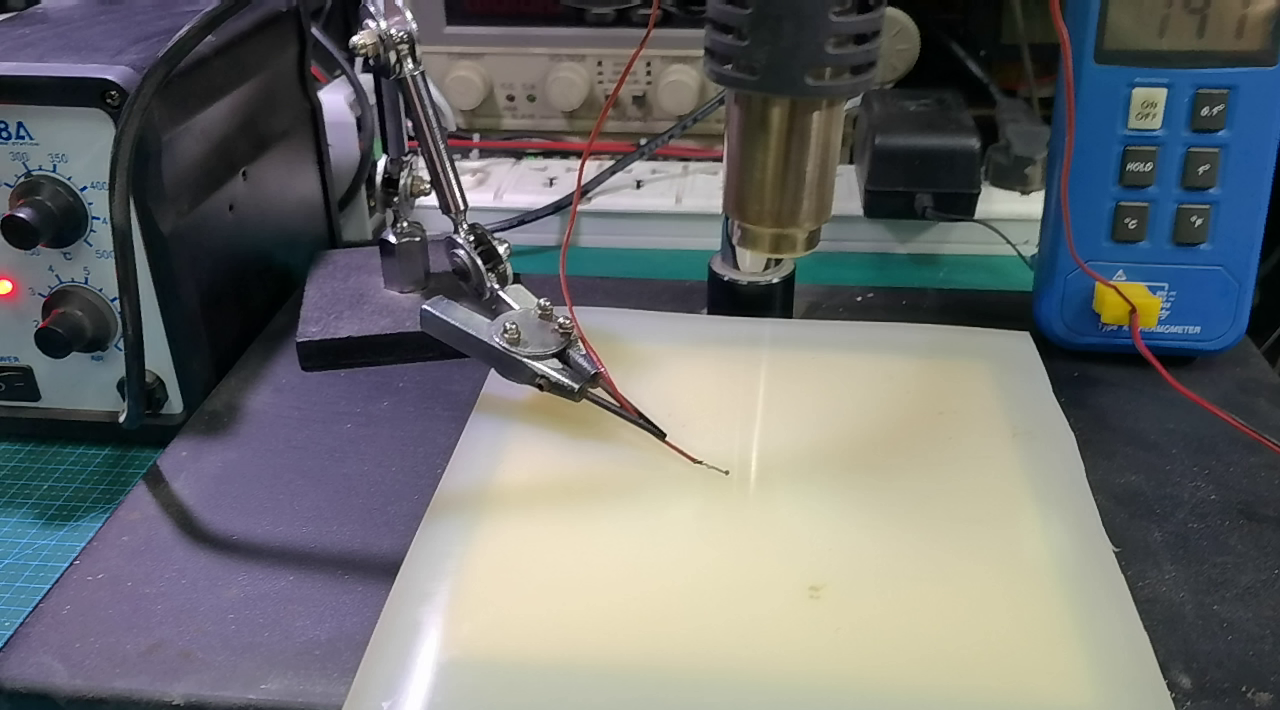

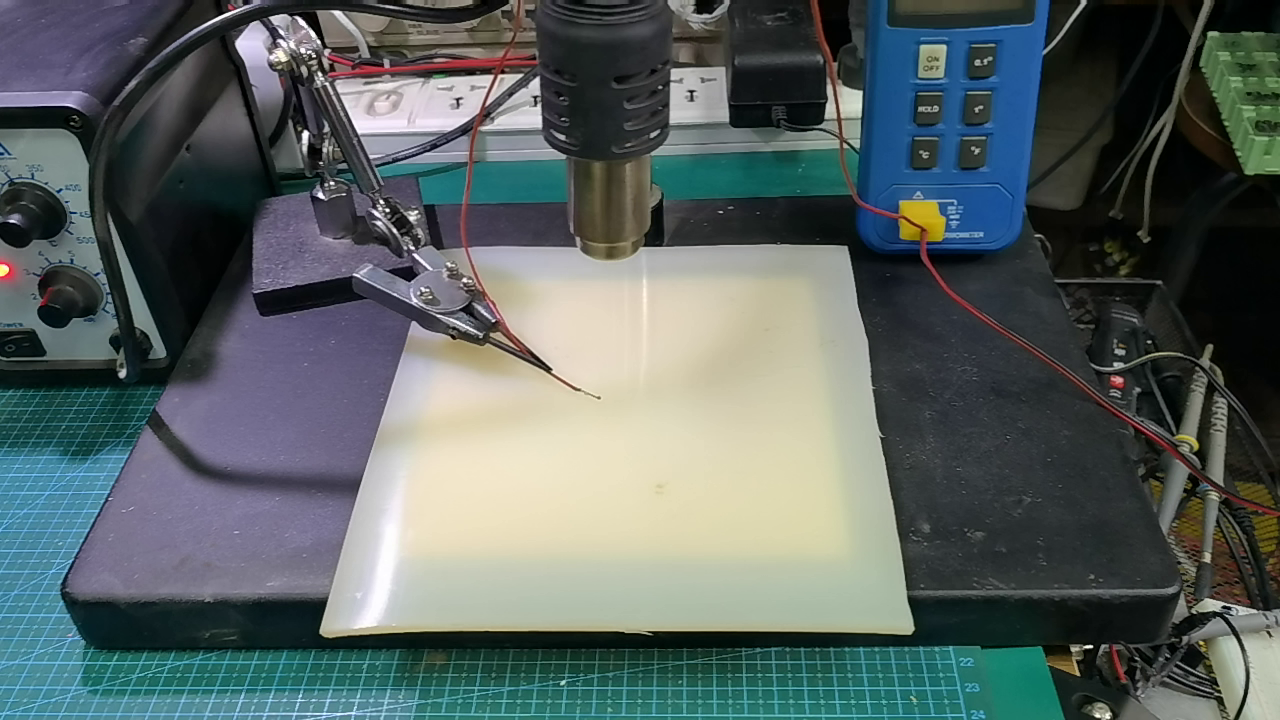

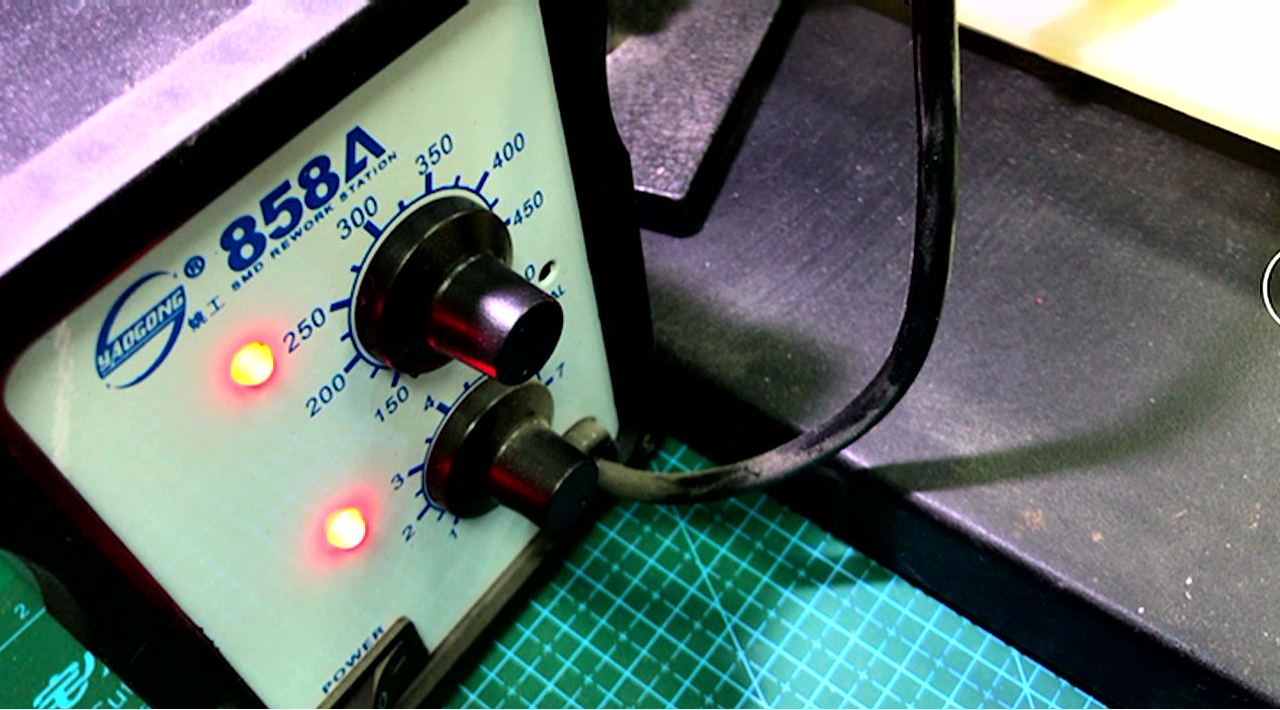

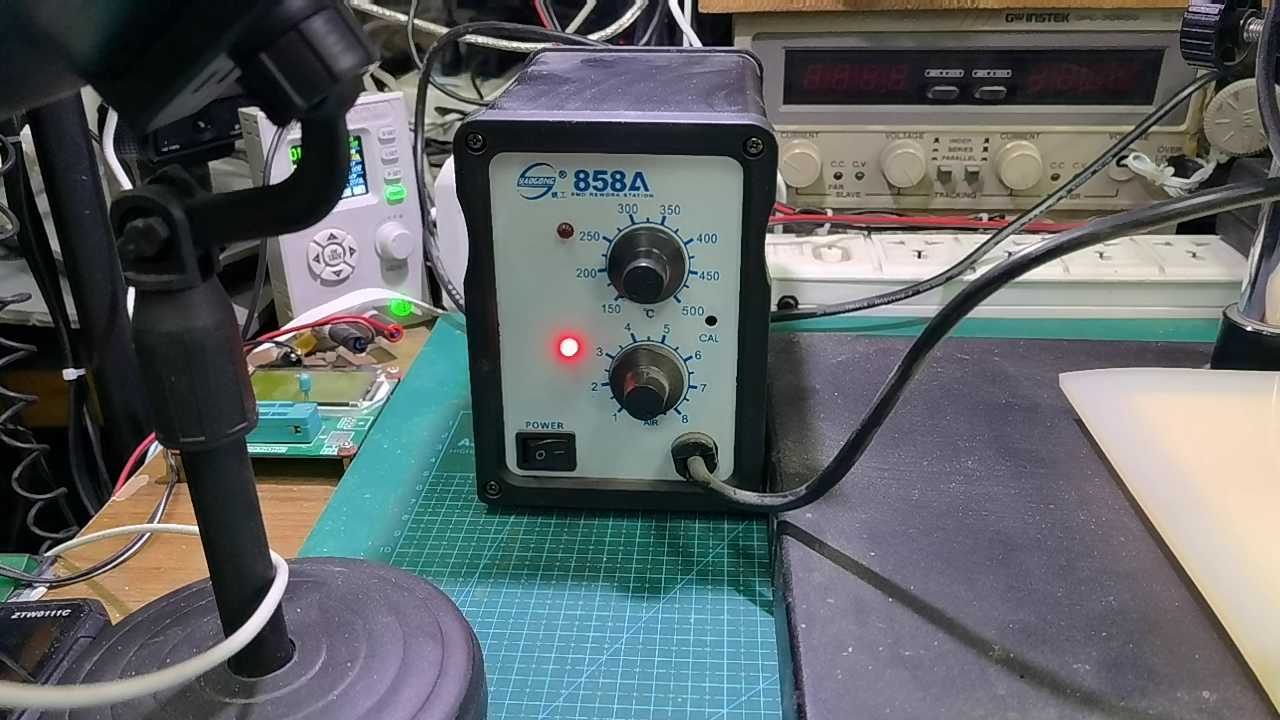

  最近需要测试一些电子元器件的温度特性， 准备使用这款 858A 热风枪进行加热器件。  温度设置可以从 150摄氏度到500摄氏度， 风速有八档。  使用1300A 热电偶温度计测量热风枪输出温度。  测试的时候， 将风速调到最大。  下面分别测试不同设置温度下， 实际输出风口的温度。

二、测量结果

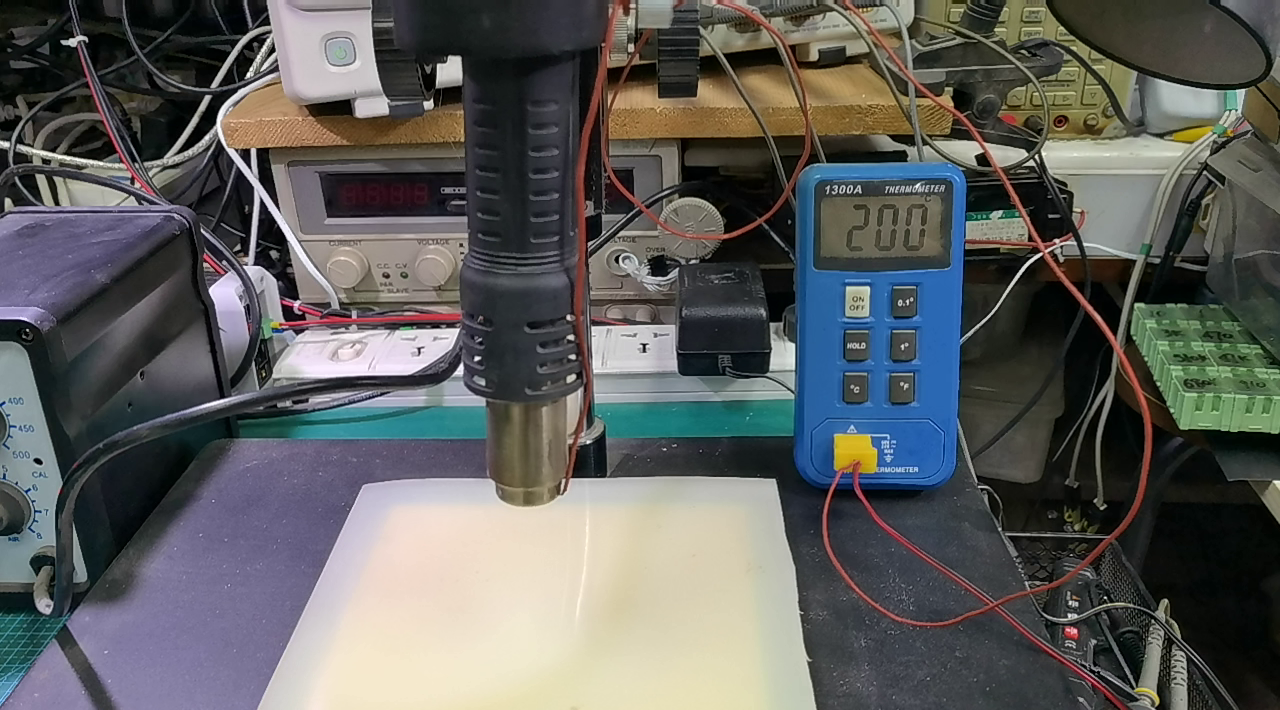

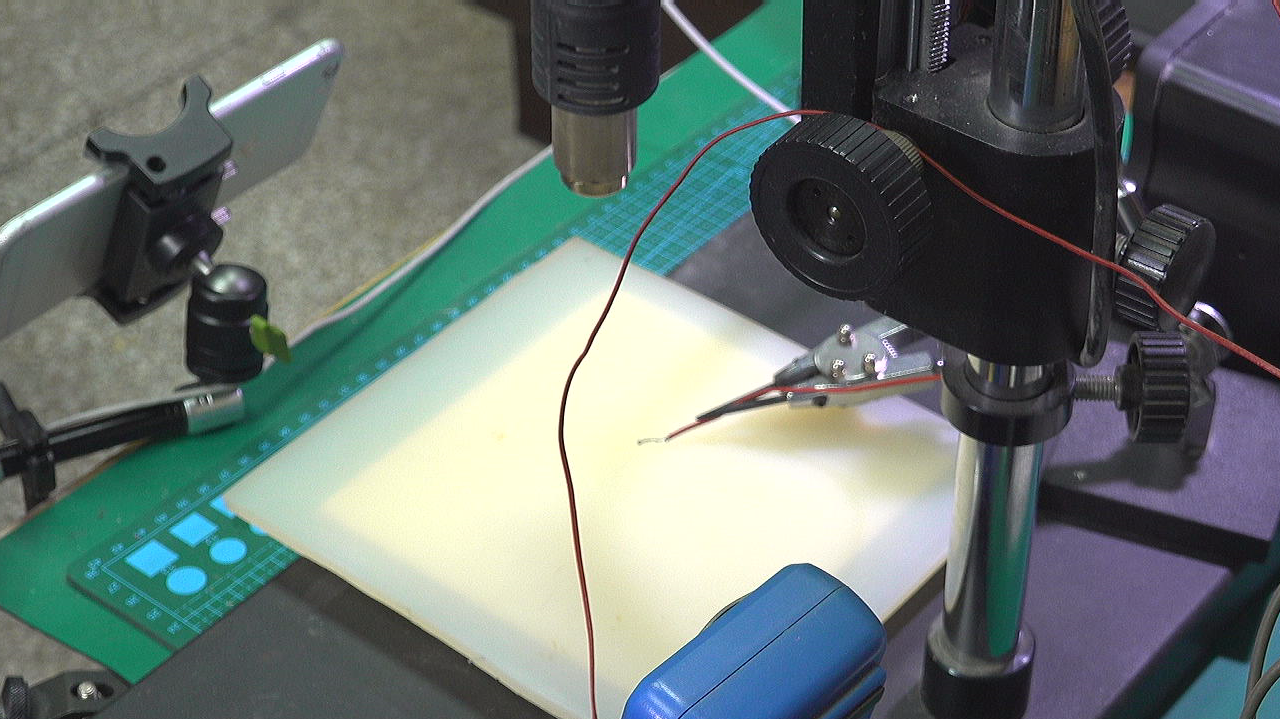

  下面， 先从最低设置温度开始。 设置温度为 150度。 热电偶温度表显示温度为 195摄氏度。 这个温度比设置温度要高。 是出风口内壁空气温度。  将设置温度修改为200摄氏度。 温度测量值为 215摄氏度。  设置温度为 300 摄氏度。 测量温度为 303度。 在这个温度范围内准确度更高。   设置温度为 250度。 实际测量温度为 256摄氏度。  设置温度为 350度。 温度在逐步上升。 最终达到了 350度。  设置温度为 500度。 测量温度为 510度左右。  设置温度为 400度， 测量温度为 400摄氏度 .  设置450度。 测量出口温度为 455摄氏度。  从整体上来看， 热风枪设置温度基本上反映了热风枪出口的空气温度。 除了最低 150摄氏度之外， 其它的设置与实际出口温度基本上是相符的。  如果测量距离风口一段距离处的温度， 由于热风与周围空气的混合， 实际空气温度就降低了很多。 比如设置 300度， 下面的温度也就只有 150度左右。  调节高度， 可以改变下面的温度高低。

测试条件：

风速：最大（8档）
测量方案：热电偶

序号	设定温度	实测温度
1	150	195
2	200	215
3	250	256
4	300	303
5	350	350
6	400	400
7	450	455
8	500	510



※ 总  结 ※

---

  使用热电偶温度计测试了热风枪输出空气温度。  温度是热风枪出风口内壁的温度。  可以看到， 除了 150度之外， 其它设置温度与实际测量温度还是比较符合的。  如果远离出风口， 由于混合周围凉空气， 温度就会大大降低了。  风速对温度的影响不是很大。  通过这个平台可以为测试电子元器件温度特性打下基础。

---
