火焰探测器

紫外火焰传感器

01 火焰探测器

一、火焰探测器结构

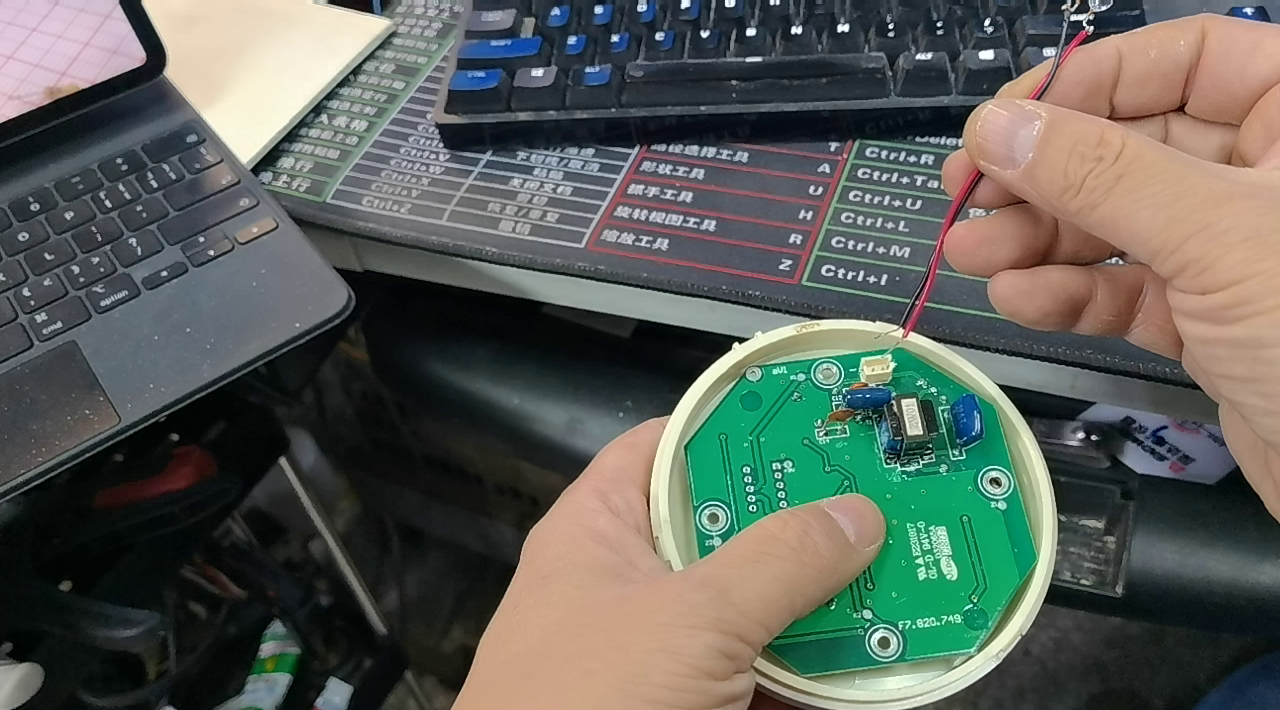

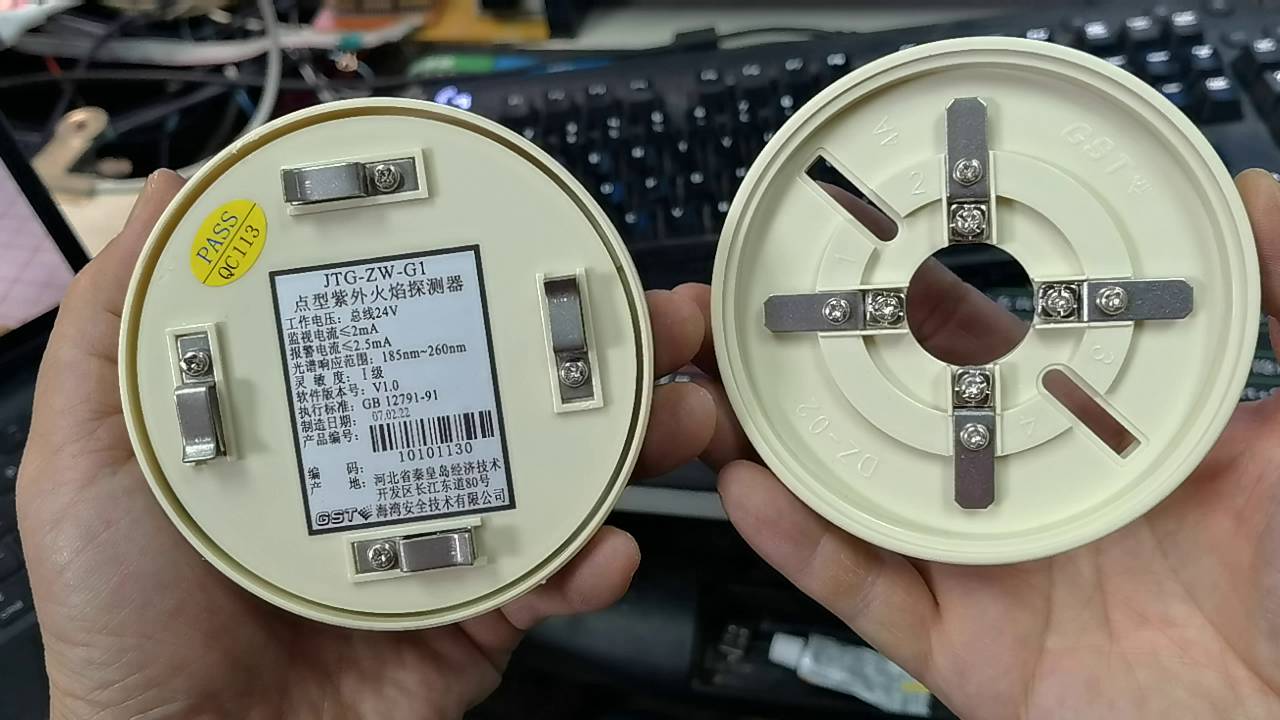

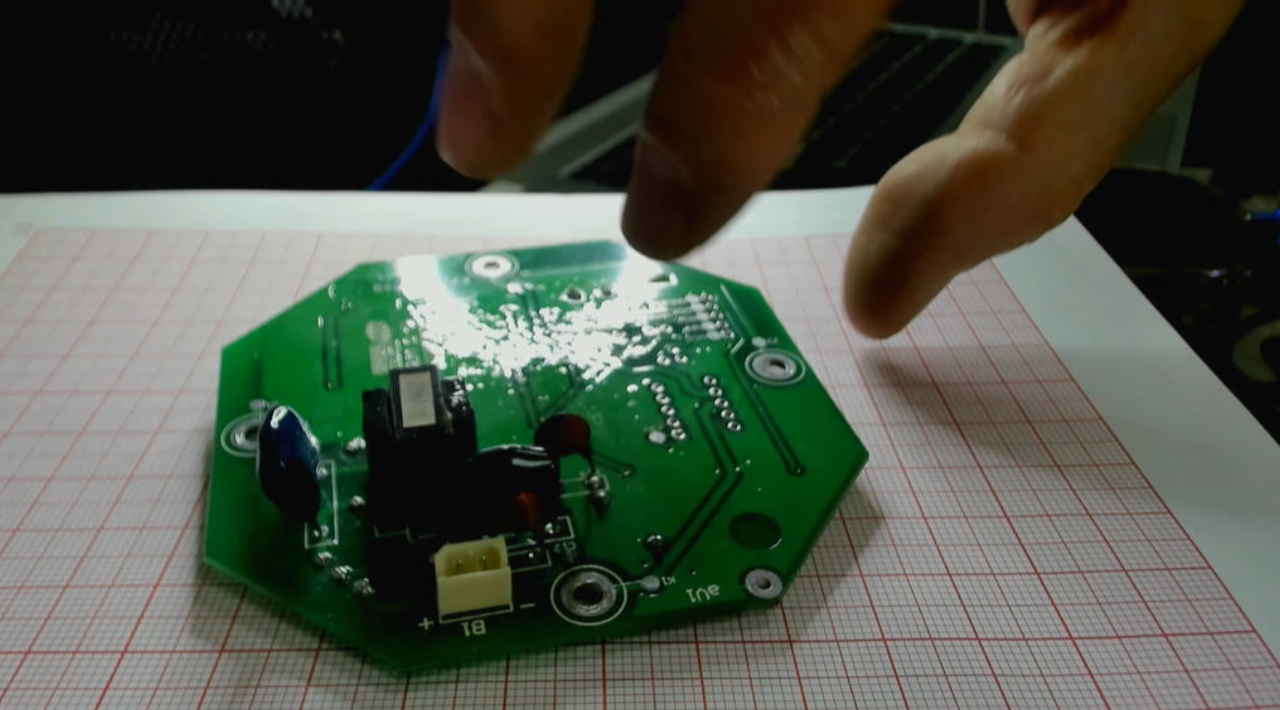

  这是一个在楼宇安全中所使用的火焰探测器。  将它的安装底座打开。  可以看到他的一些主要参数。 这是一个紫外火焰探测起。 工作电压为24V。 内部有一个电路板和一个紫外光电管。 在电路的反面可以看到升压变压器以及储能电容。  这个光电管应该是探测器的核心。  它的光谱相赢波长范围在185 到 260 纳米。 下面对它光电管进行进一步测试。

二、紫外光电管

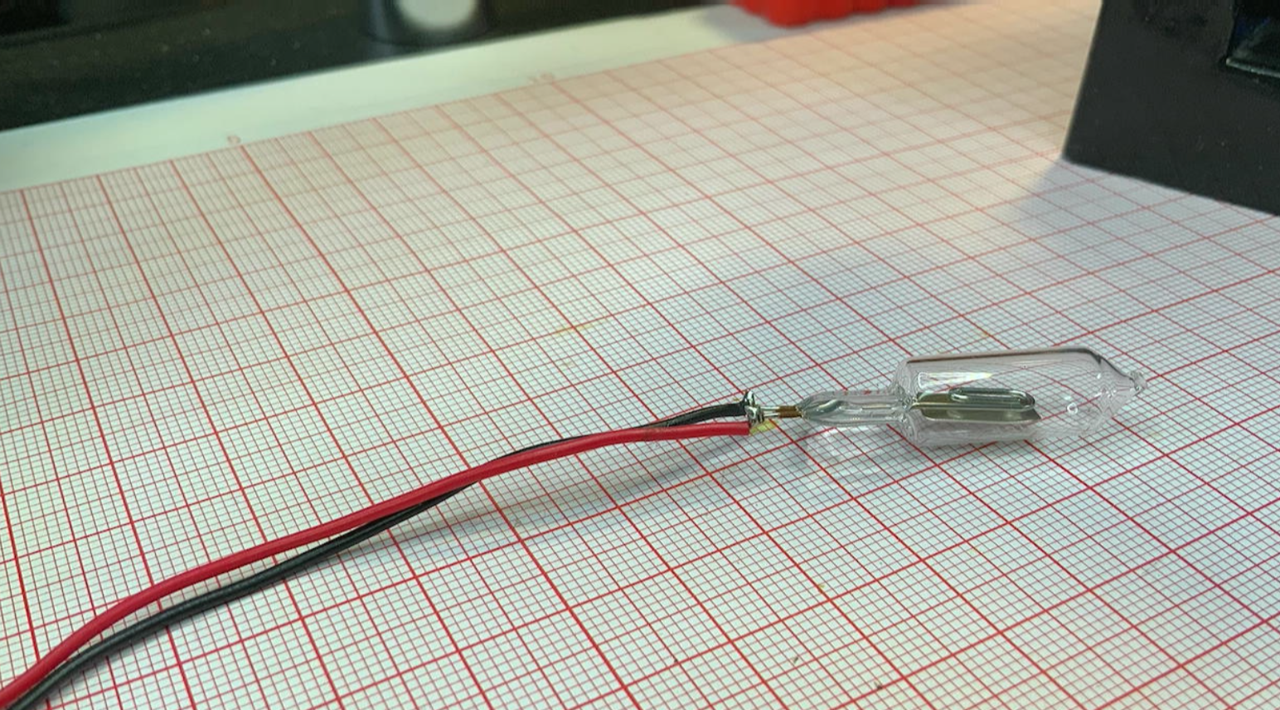

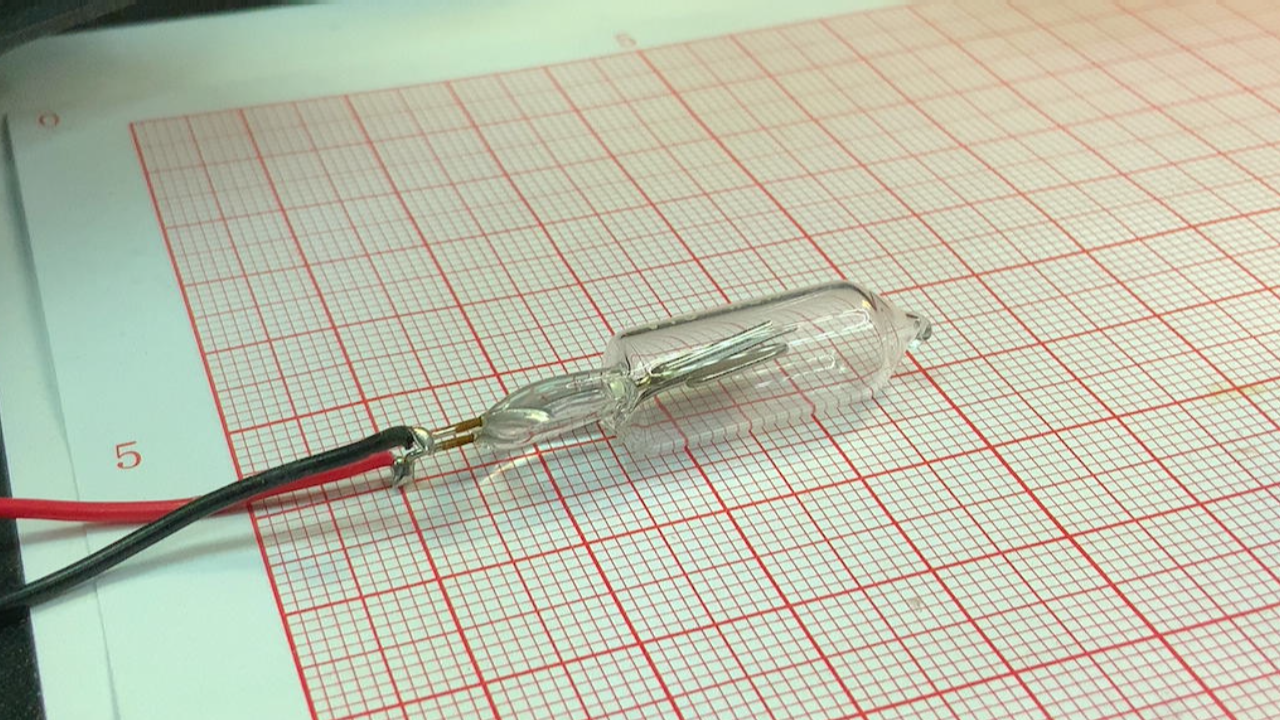

  紫外光电管的结构比较简单。 在透明玻璃管内封装这两个相互隔离的金属电极。  阴极是金属片。 阳极为弯曲的金属丝。 阴极和阳极是根据外面引线的颜色区分的。

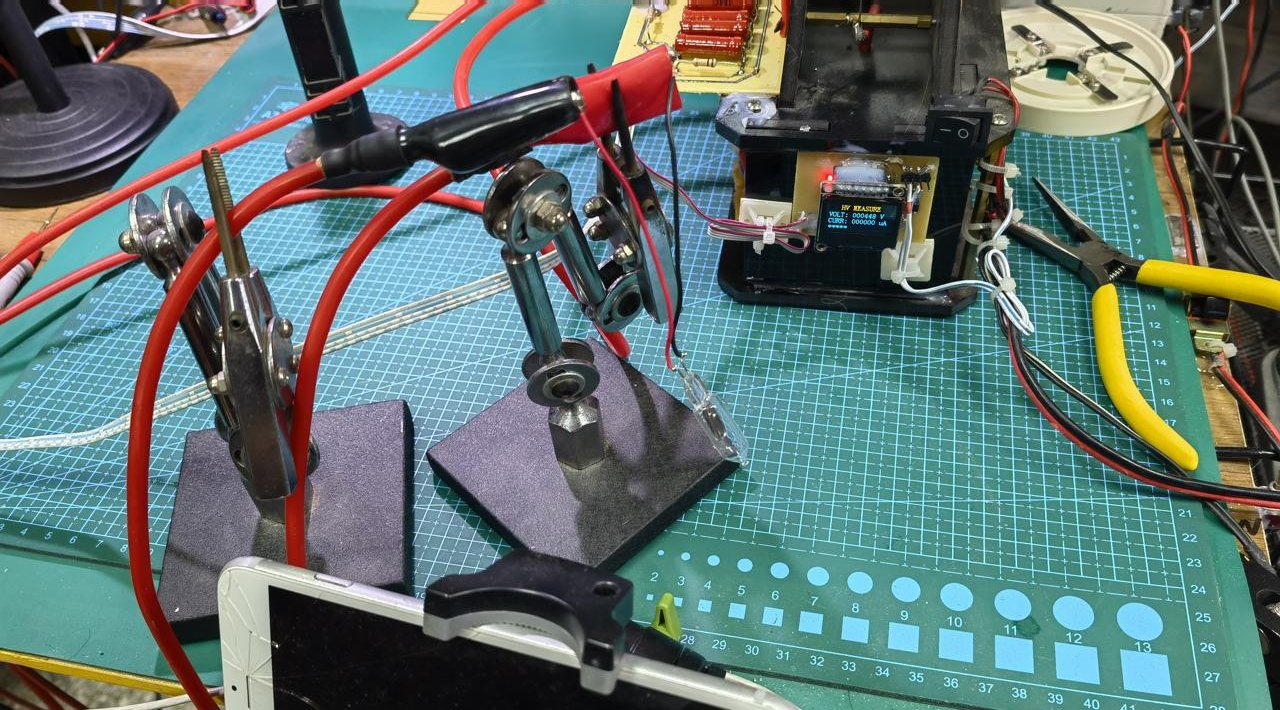

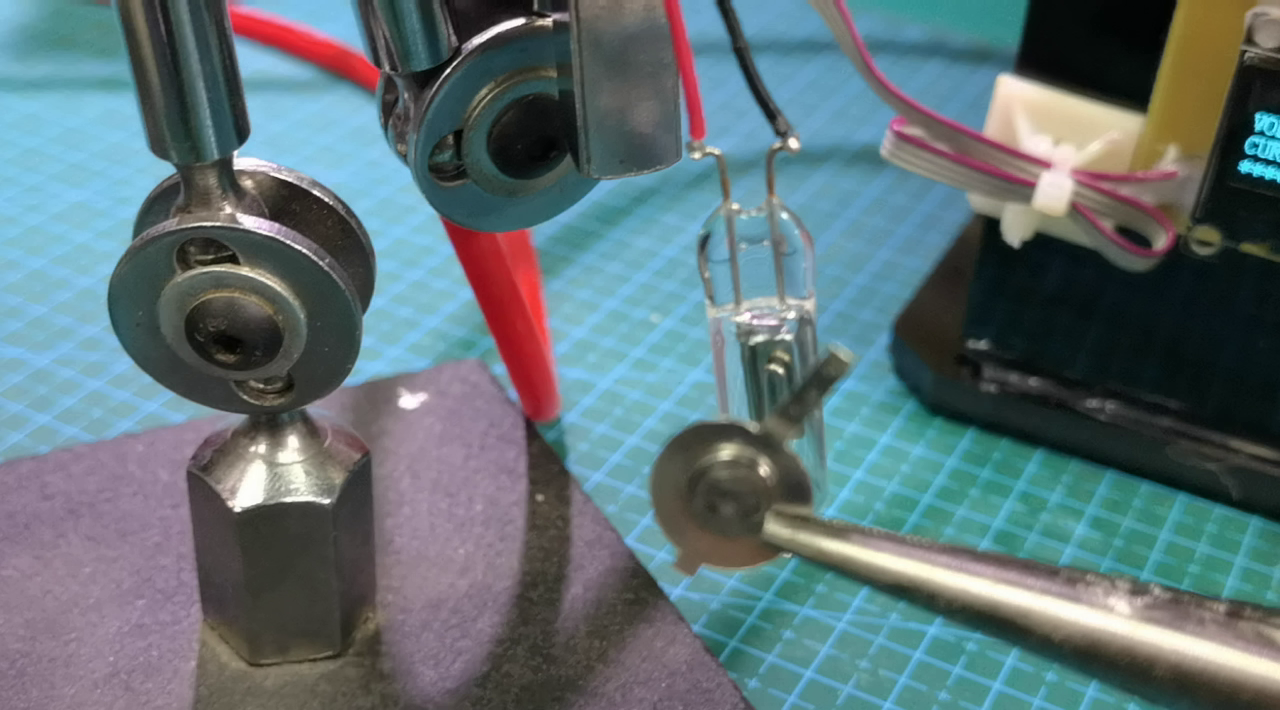

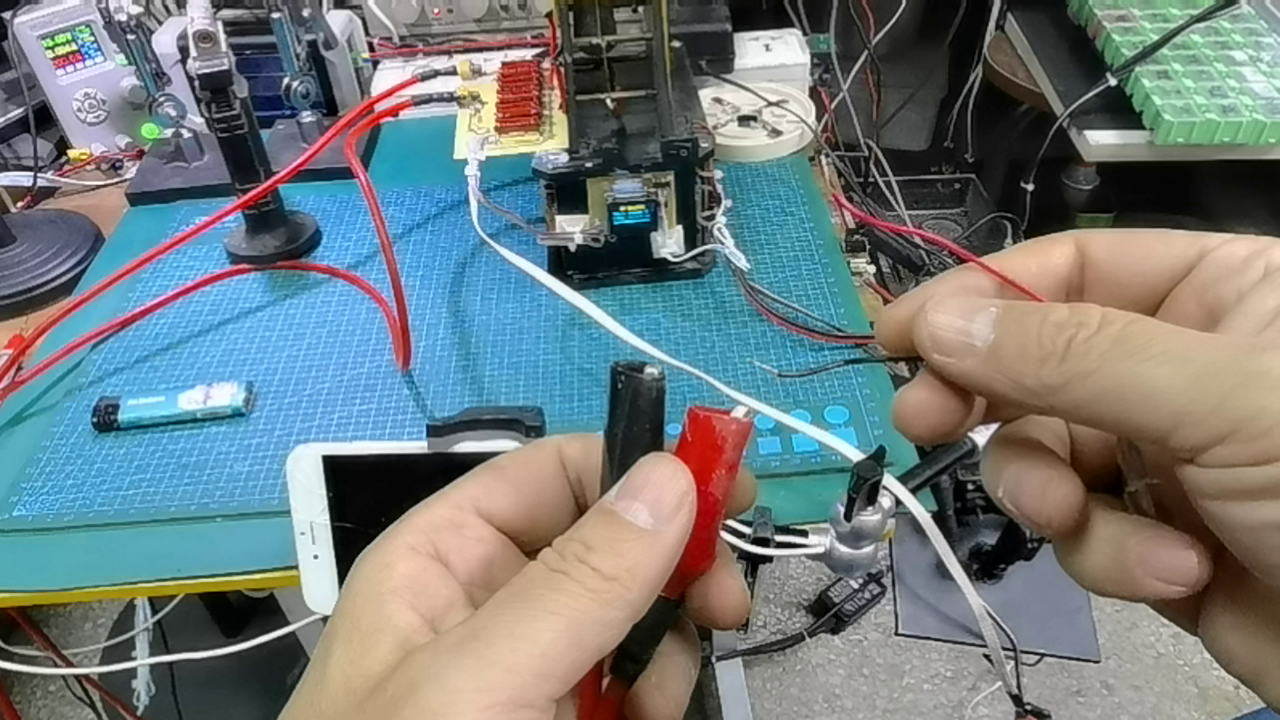

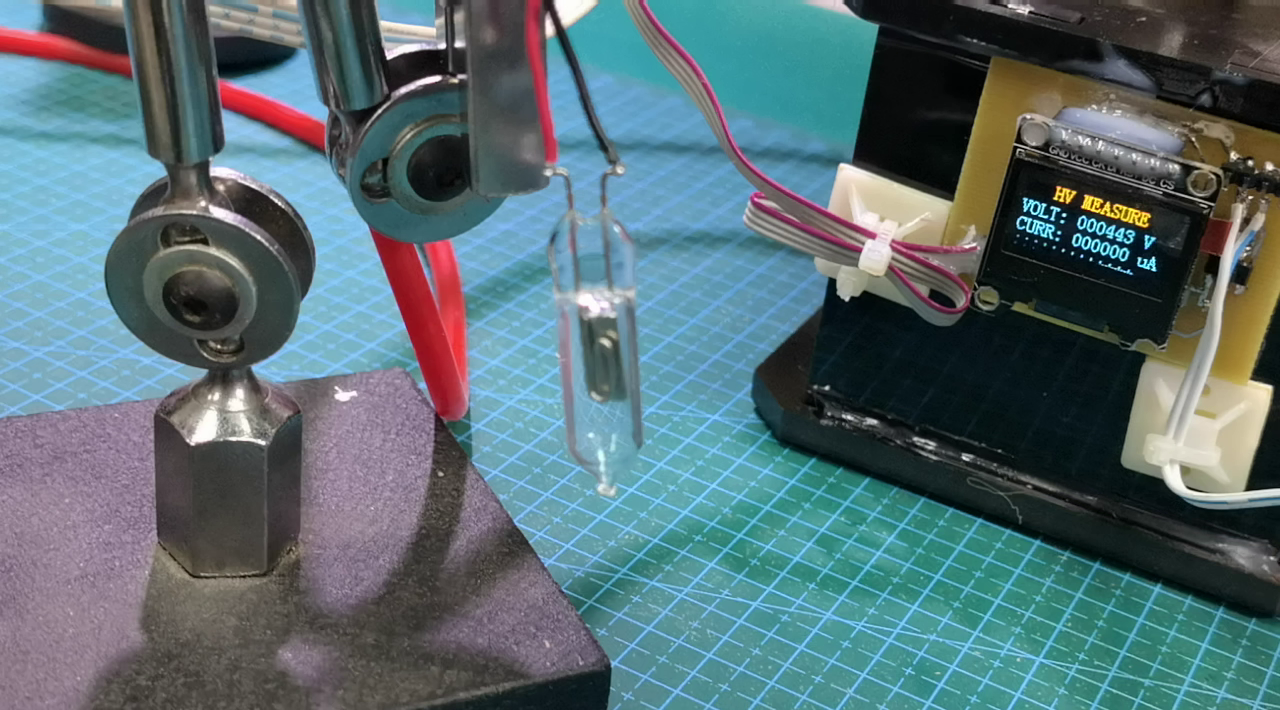

  这是一个高压电源， 最高可以产生 10千伏的电压。 将紫外光电管与高压电极链接。  下面通过施加高压， 查看一下光电管的相应。  现在调节高压电源， 使其产生大约 450V 的电压。 此时光电管仍然截止。 使用一个打火机在光电管旁边点燃， 可以看到光电管的电流增加。  而且可以看到光电管内的放电辉光。 光电管放电与打火机之间是同步的。 这说明打火机火焰中包含有紫外线， 能够激发光电管放电。  将打火机远离光电管， 大约1米的距离， 可以看到仍然能够引起紫外光电管放电。 这说明光电管灵敏度还是非常高的。  提高工作电压， 达到500V， 光电管的灵敏度提高了。

  下面将紫外光电管的正负极对调， 连接在高压源的正负极。  可以看到光电管工作仍然正常。 这说明火焰探测器中两个金属是相同的。  只是阴极如果采用金属片， 可以增加紫外线撞击阴极的概率， 提高传感器的灵敏度。

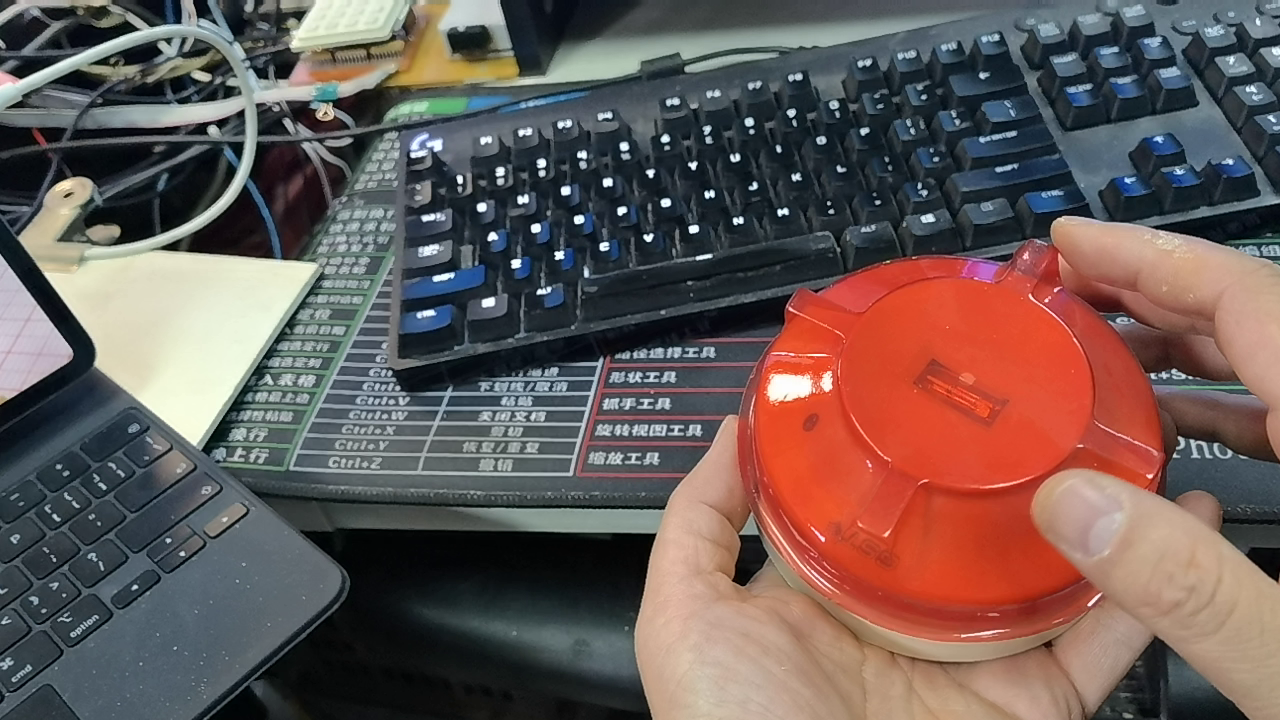

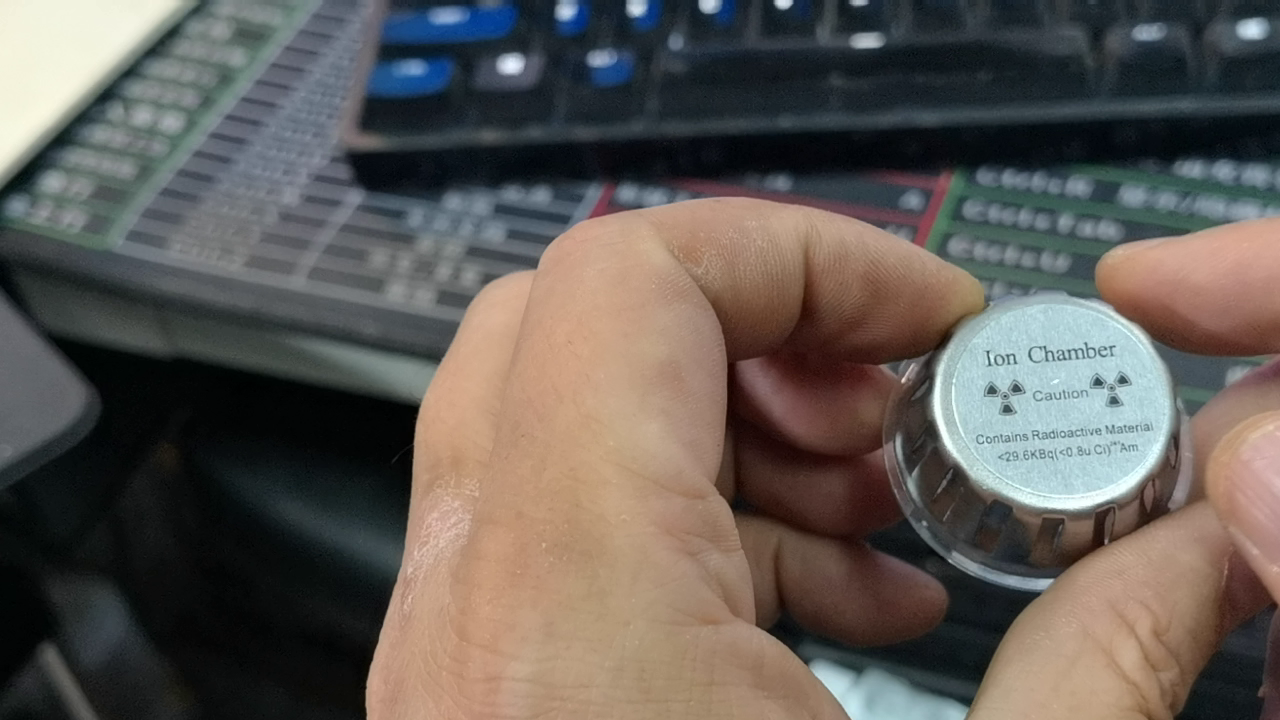

  这是一个离子型烟雾传感器。 它依靠内部放射元素镅产生伽马射线， 激发空气电离。 如果有烟雾， 就会对内部电离过程产生影响， 进而影响内部的电场。  这就是内部放射源。 下面测试一下对紫外光电管是否有激发作用。  将其靠近紫外光电管， 可以看到会引起光电管出现偶发放电。  这说明镅放射源的强度比较低， 而且产生放射是随机的。



※ 总  结 ※

---

  本文记录了紫外火焰探测器， 他的核心是一个紫外光电管。 可以被火焰中的紫外线激发放电。  放电需要高压。  是由传感器中的电路产生高压进行驱动。  这也是我第一次实际看到紫外光电管检测火焰的存在。

---
