02:53\\\\\\\\\\\\\\\\r\\\\\\\\\\\\\\\\nHK24C02 EEPROM

HK24C02

01 EEPROMHK24C02

一、前言

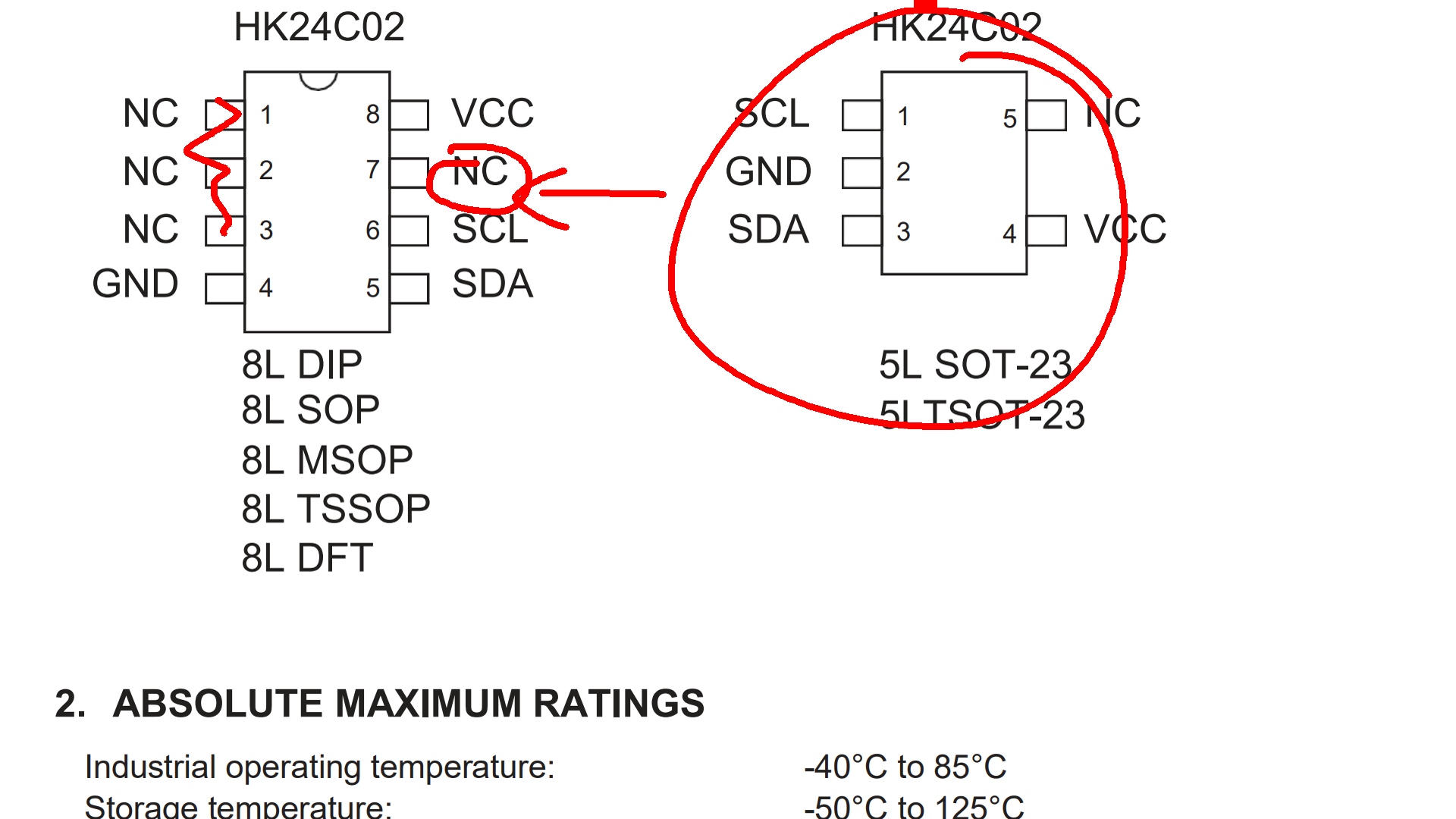

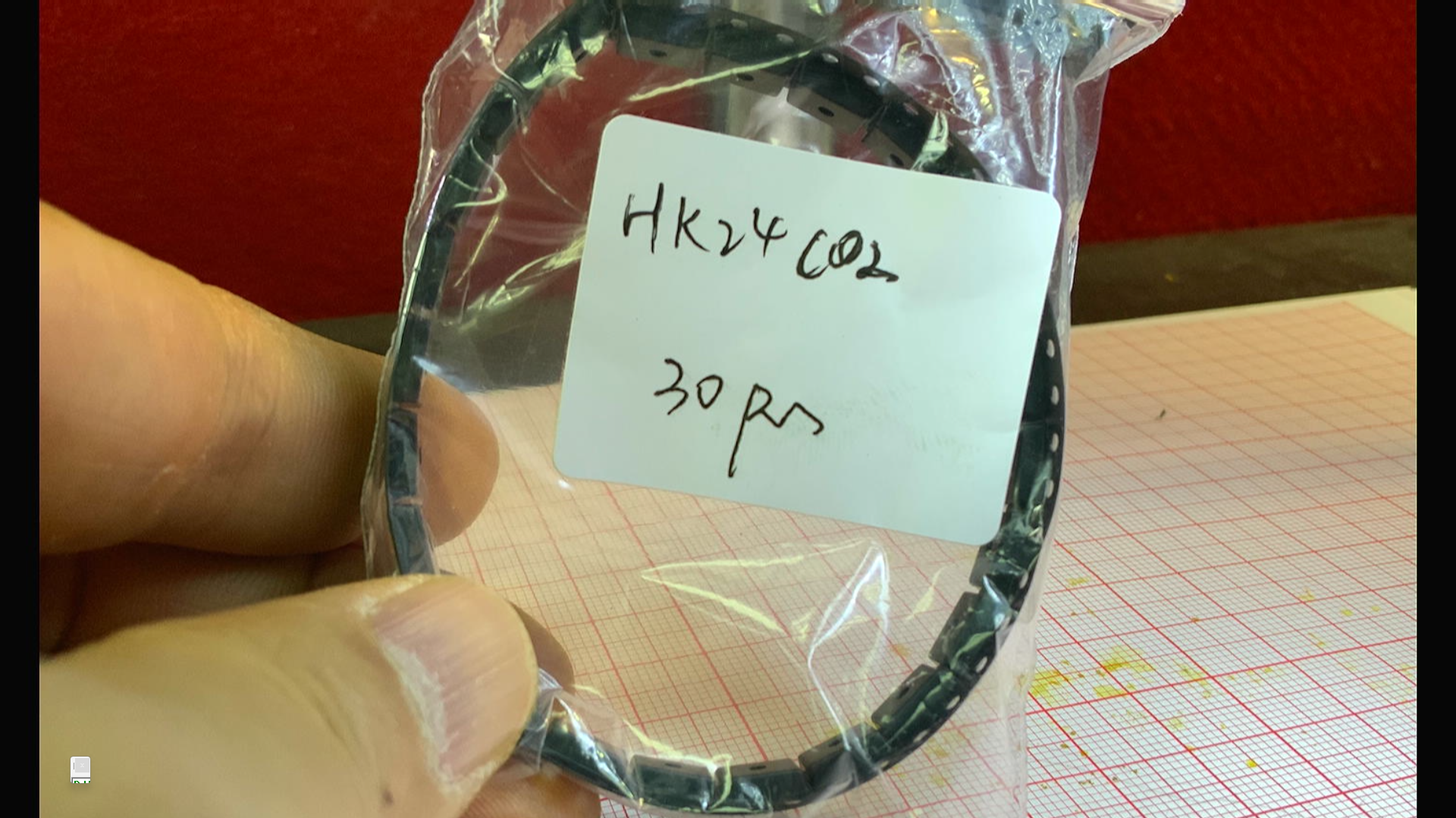

购买的 HK24C02 芯片到货了。这款 EEPROM 具有 264 字节的存储空间。每页为 8 字节。特别偏移，具有 SOT-3 非常小的封装。今天收到的芯片是 SOP8 封装的。其中 WE 以及三个地址管脚实际上都是 NC 管脚。下面制作电路板进行测试一下。

GM1712292741_1920_1080.MP4|_-5

AD\Test\2024\April\TestHK24C02F030.SchDoc

二、电路设计

设计基于 F030 单片机的测试电路。这个电路刚才用于测量 MCP4017 电子电位器。只是把其中 MCP4017修改成 HK24C02。它们都是通过 I2C 总线进行访问。设计单面PCB，其中包括有两个飞线。
GM1712292957_1920_1080.MP4|_-5

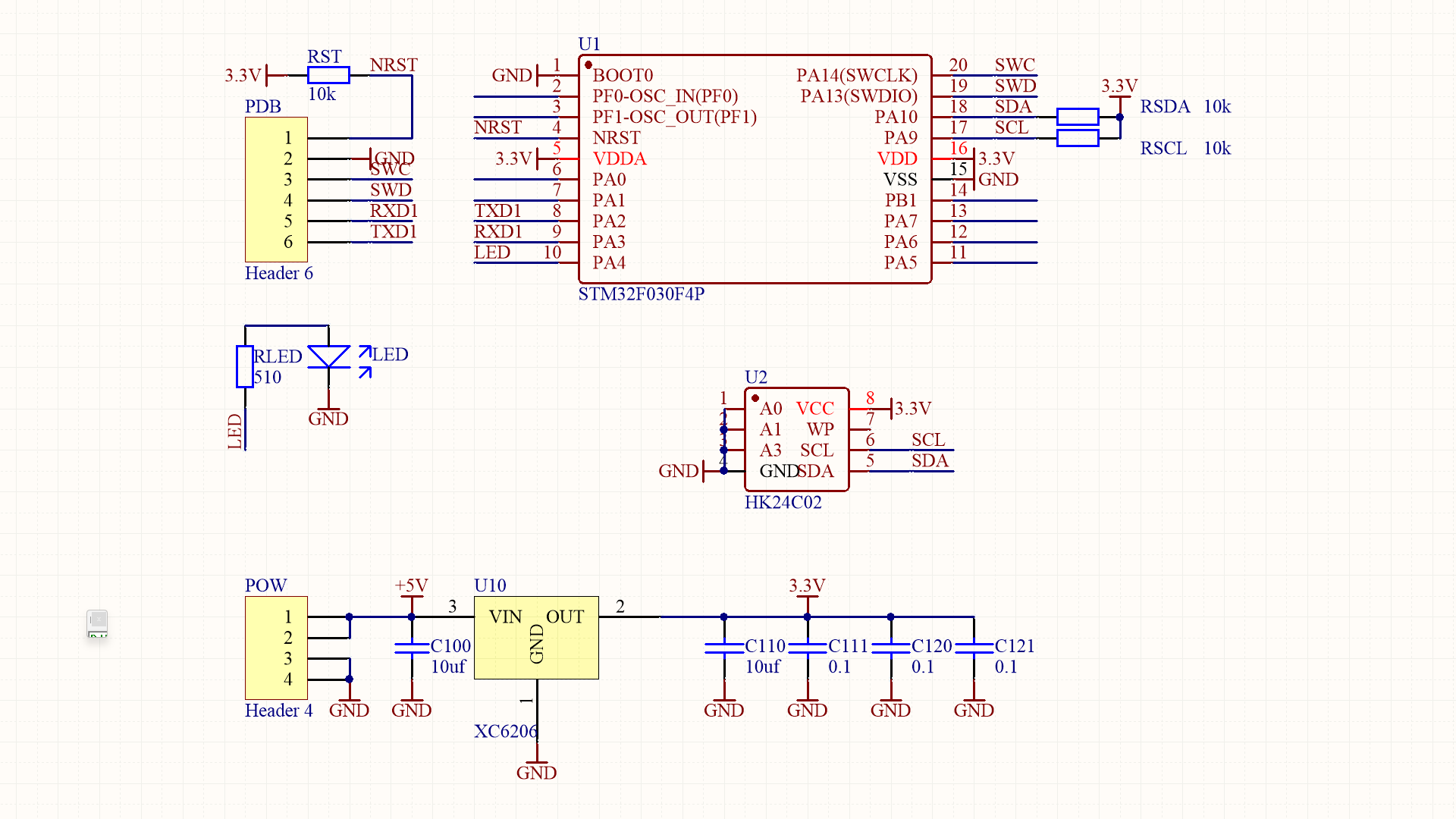

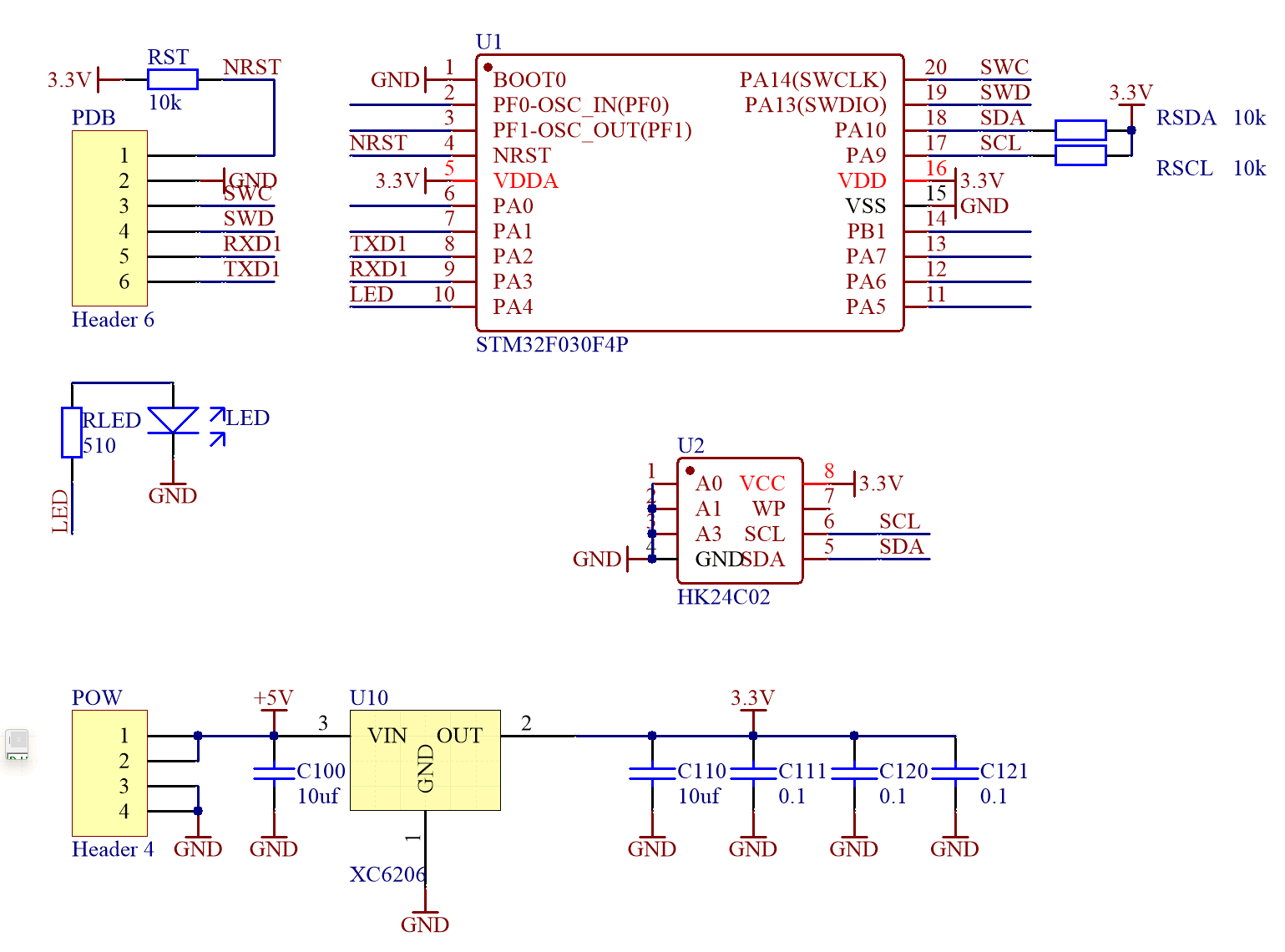

▲ 图1.2.1 测试电路原理图

▲ 图1.2.1 测试电路原理图

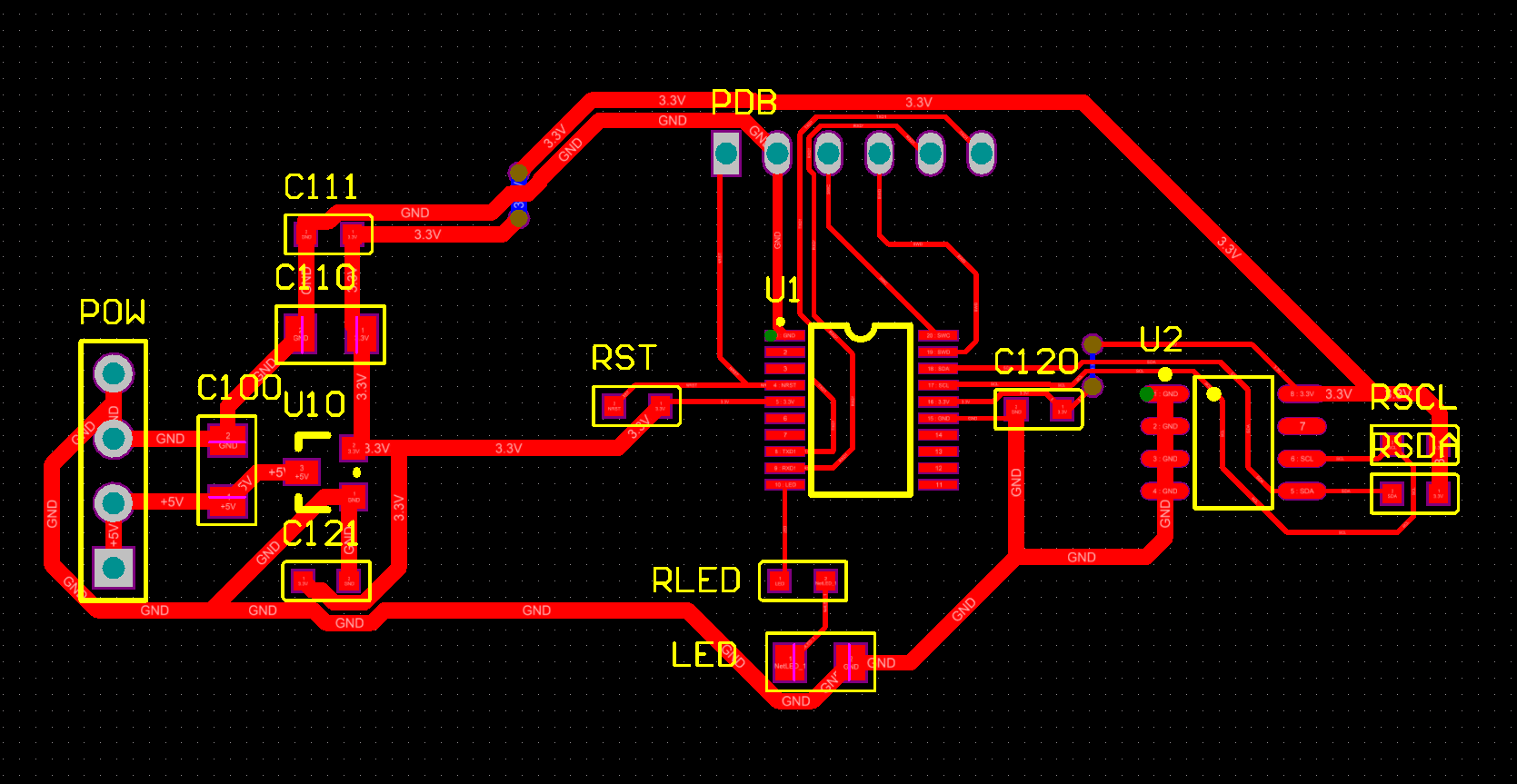

▲ 图1.2.2 测试电路 PCB

▲ 图1.2.2 测试电路 PCB

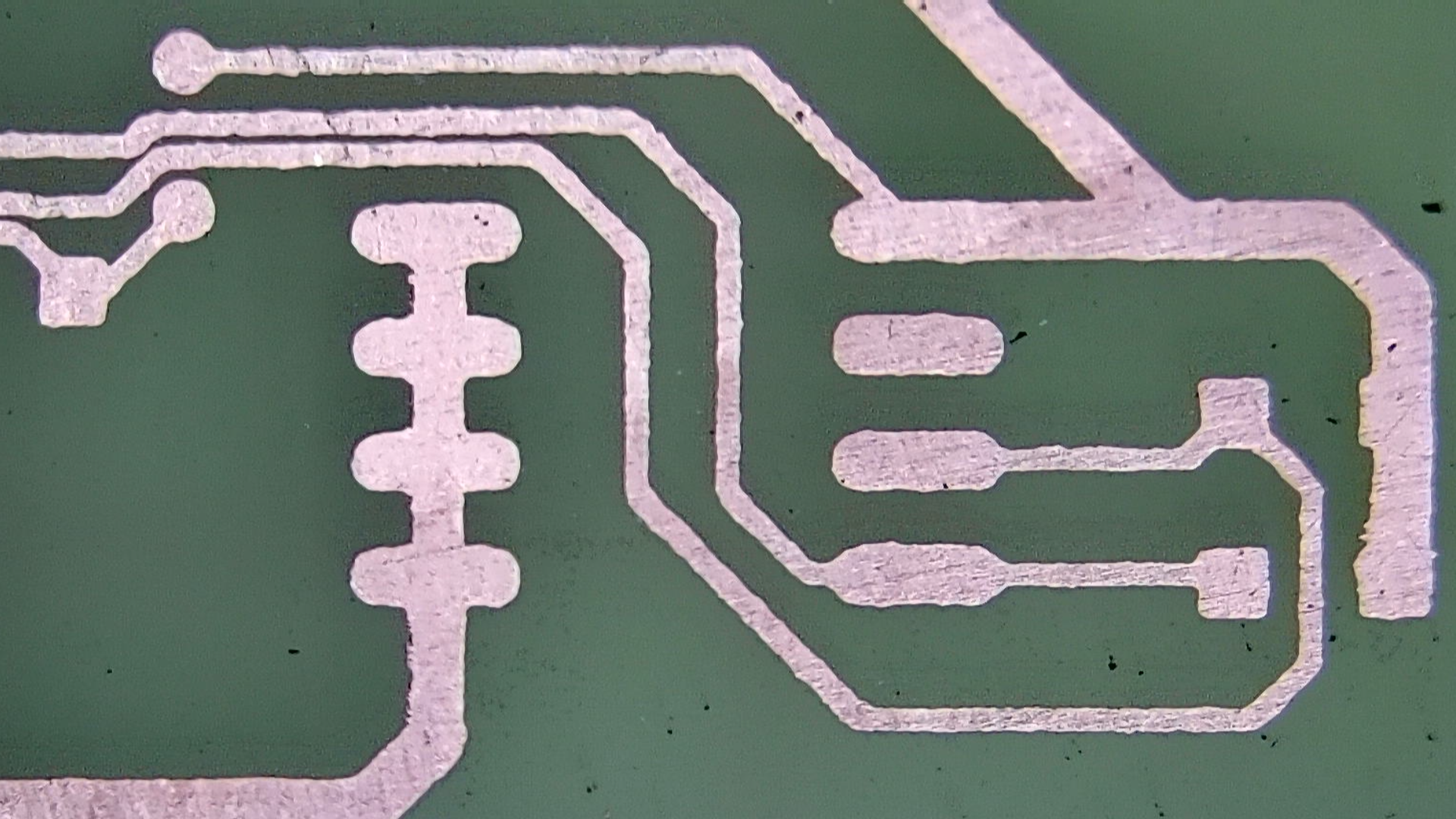

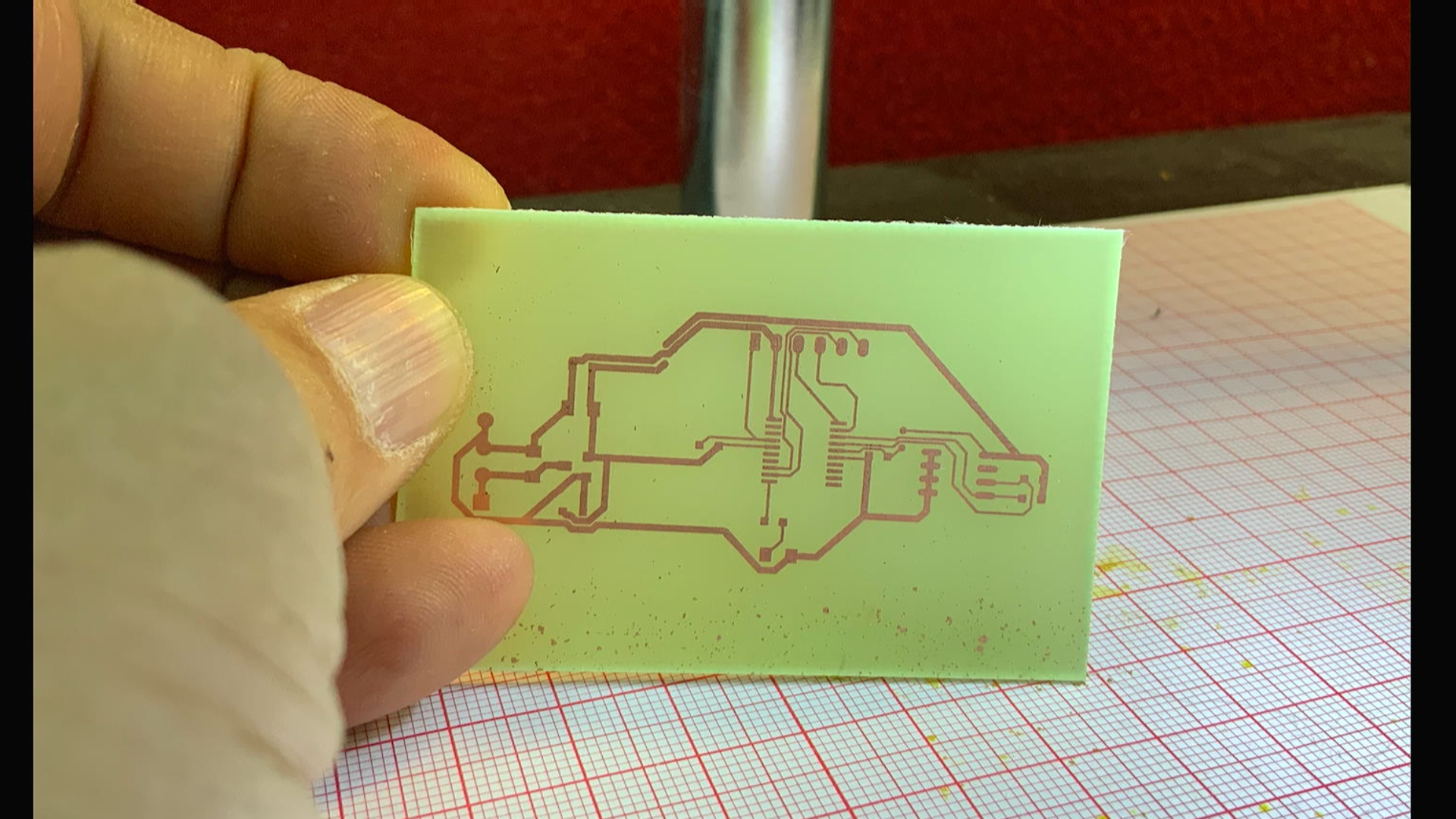

一分钟之后得到了测试电路板。在这次电路板设计中，故意将线与线之间的间距最小修改成 6mil，线径修改为 8mil。可以看到一分钟制板还是能够保证电路的质量。不过，对于 6mil 的间距还是有点危险。之后需要将这个间距还是改为 8mil 为好。一旦腐蚀过程控制不好，有可能造成电路线与线之间的发生短路。

GM1712293159_1920_1080.MP4|_-5

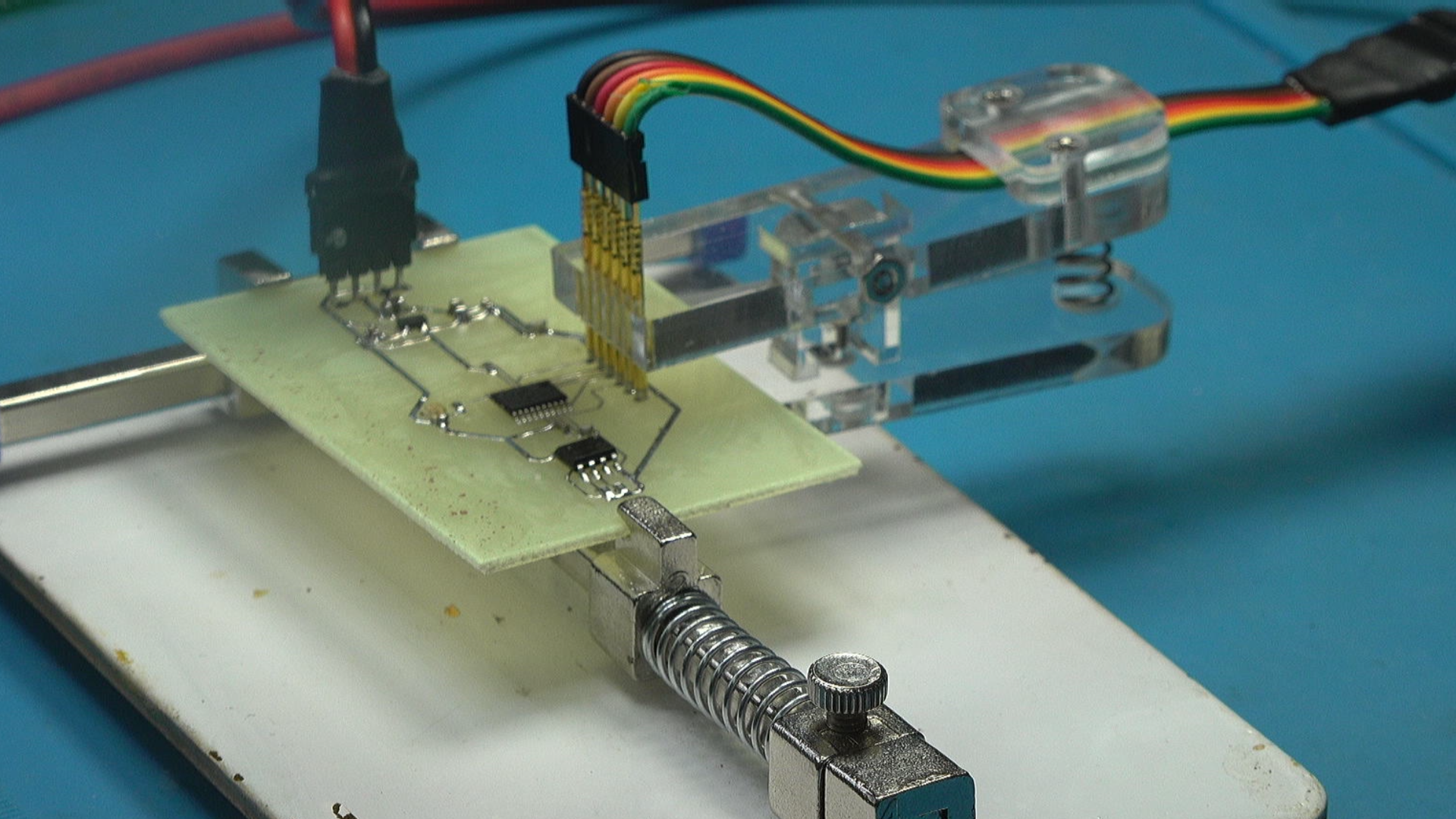

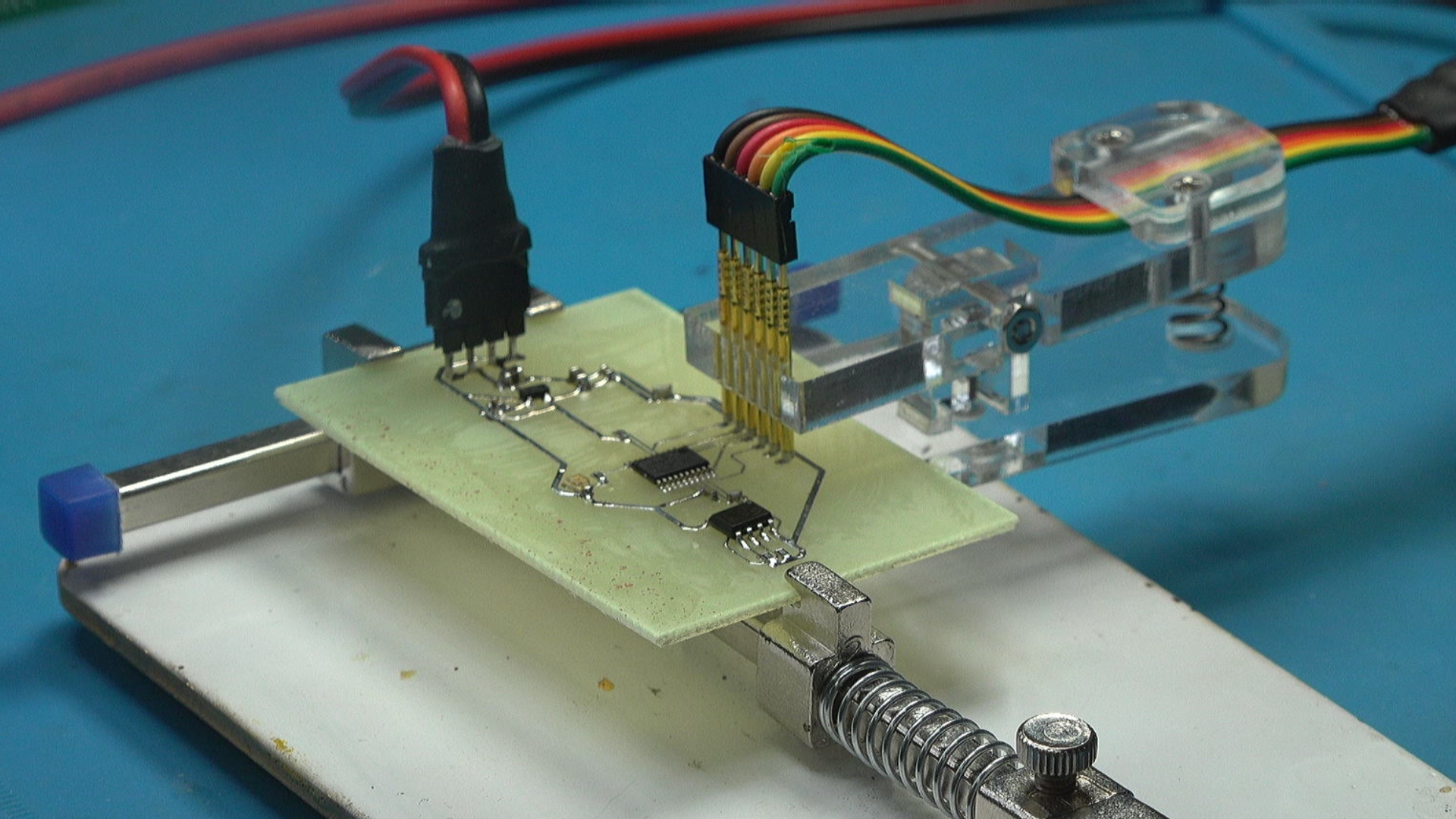

将前面电路板上的 F030单片机以及 XC6206拆卸下来，重新焊接在新作的电路板上。可以看到电路已经能够工作了。

GM1712294360_1920_1080.MP4|_-3

三、软件测试

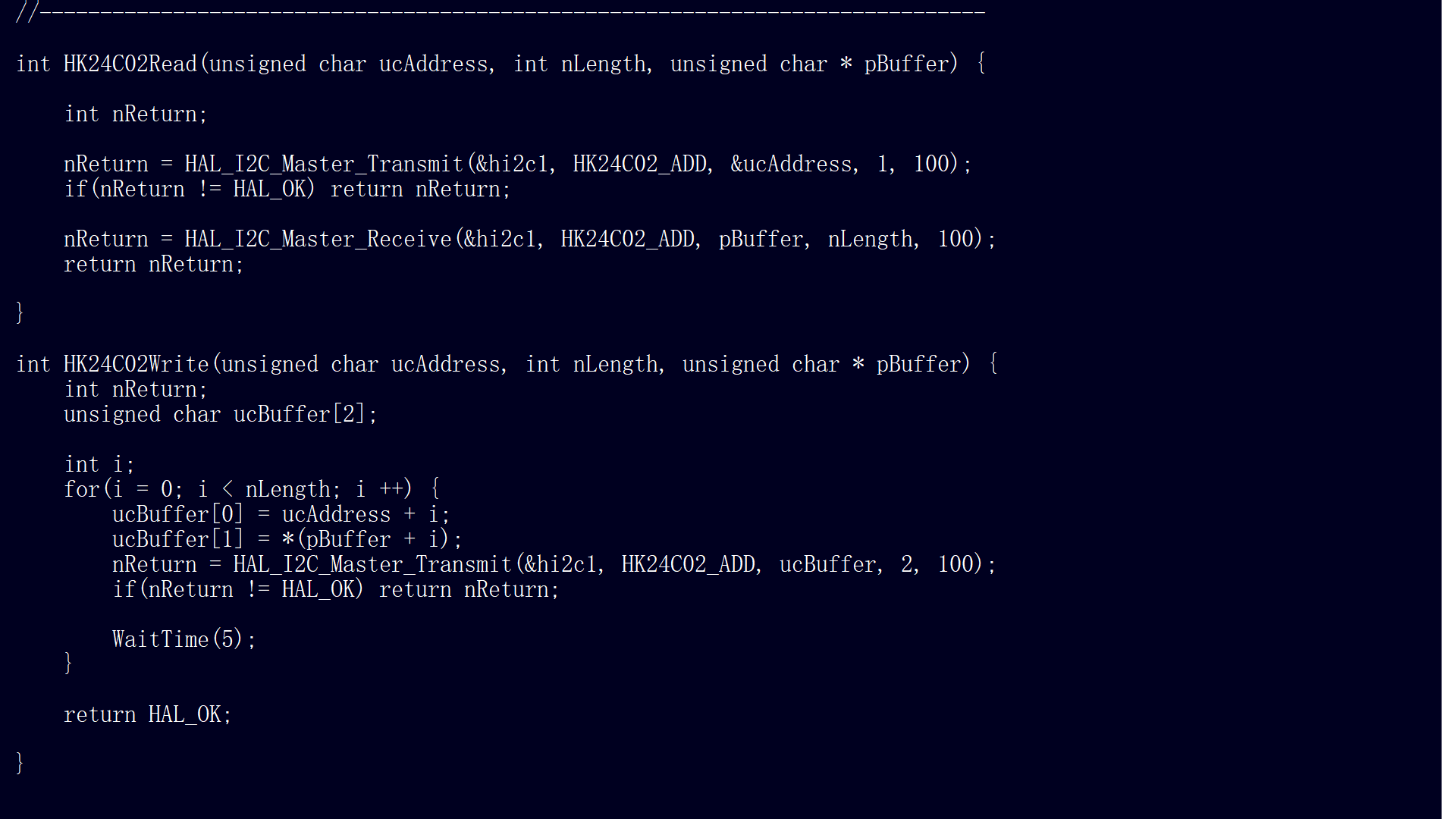

根据 HK24C02的数据手册，编写相应的读写程序。因为 HK24C02 不需要专门的擦除指令，所以使用起来非常方便，只是需要在每次写之前等待5毫秒。这是 HK24C02 数据手册上给出的写操作的最大时间。经过测试，可以对 HK24C02内部 256 个字节进行写和读操作，一切功能正常。

GM1712296842_1920_1080.MP4|_-4

/*
**==============================================================================
** HK24C02.C:             -- by Dr. ZhuoQing, 2024-04-05
**
**==============================================================================
*/

//------------------------------------------------------------------------------

extern I2C_HandleTypeDef hi2c1;

//------------------------------------------------------------------------------

int HK24C02Read(unsigned char ucAddress, int nLength, unsigned char * pBuffer) {

    int nReturn;

    nReturn = HAL_I2C_Master_Transmit(&hi2c1, HK24C02_ADD, &ucAddress, 1, 100);
    if(nReturn != HAL_OK) return nReturn;

    nReturn = HAL_I2C_Master_Receive(&hi2c1, HK24C02_ADD, pBuffer, nLength, 100);
    return nReturn;

}

int HK24C02Write(unsigned char ucAddress, int nLength, unsigned char * pBuffer) {
    int nReturn;
    unsigned char ucBuffer[2];

    int i;
    for(i = 0; i < nLength; i ++) {
        ucBuffer[0] = ucAddress + i;
        ucBuffer[1] = *(pBuffer + i);
        nReturn = HAL_I2C_Master_Transmit(&hi2c1, HK24C02_ADD, ucBuffer, 2, 100);
        if(nReturn != HAL_OK) return nReturn;

        WaitTime(5);
    }

    return HAL_OK;

}

//==============================================================================
//                END OF FILE : HX24C02.C
//------------------------------------------------------------------------------

/*
**==============================================================================
** HK24C02.H:            -- by Dr. ZhuoQing, 2024-04-05
**
**  Description:
**
**==============================================================================
*/
//------------------------------------------------------------------------------
//------------------------------------------------------------------------------
//==============================================================================

//------------------------------------------------------------------------------

int HK24C02Read(unsigned char ucAddress, int nLength, unsigned char * pBuffer);
int HK24C02Write(unsigned char ucAddress, int nLength, unsigned char * pBuffer);

//==============================================================================
//             END OF FILE : HK24C02.H
//------------------------------------------------------------------------------
