散热风扇的内部结构

小型散热风扇



01 热风扇


一、前言

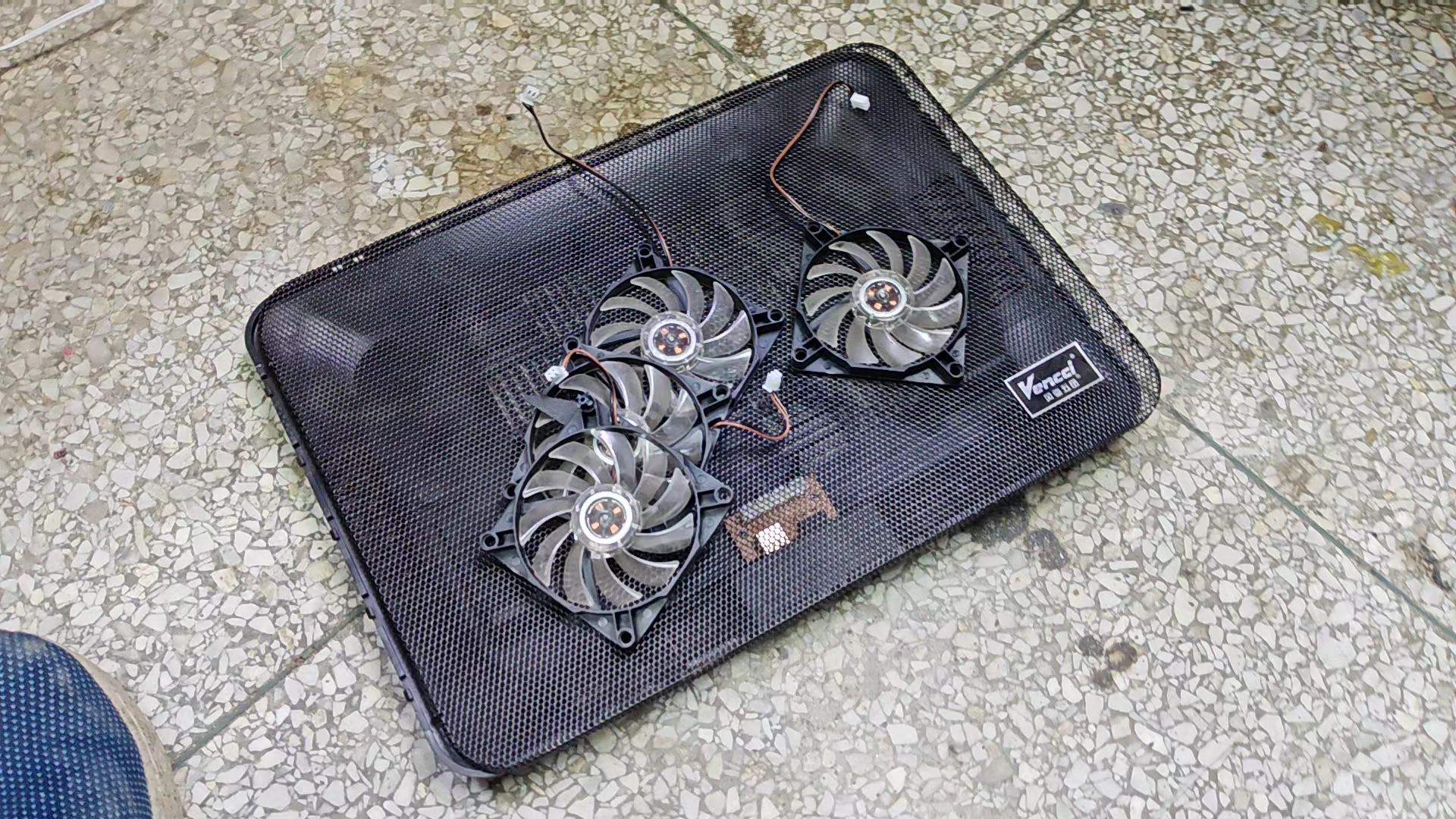

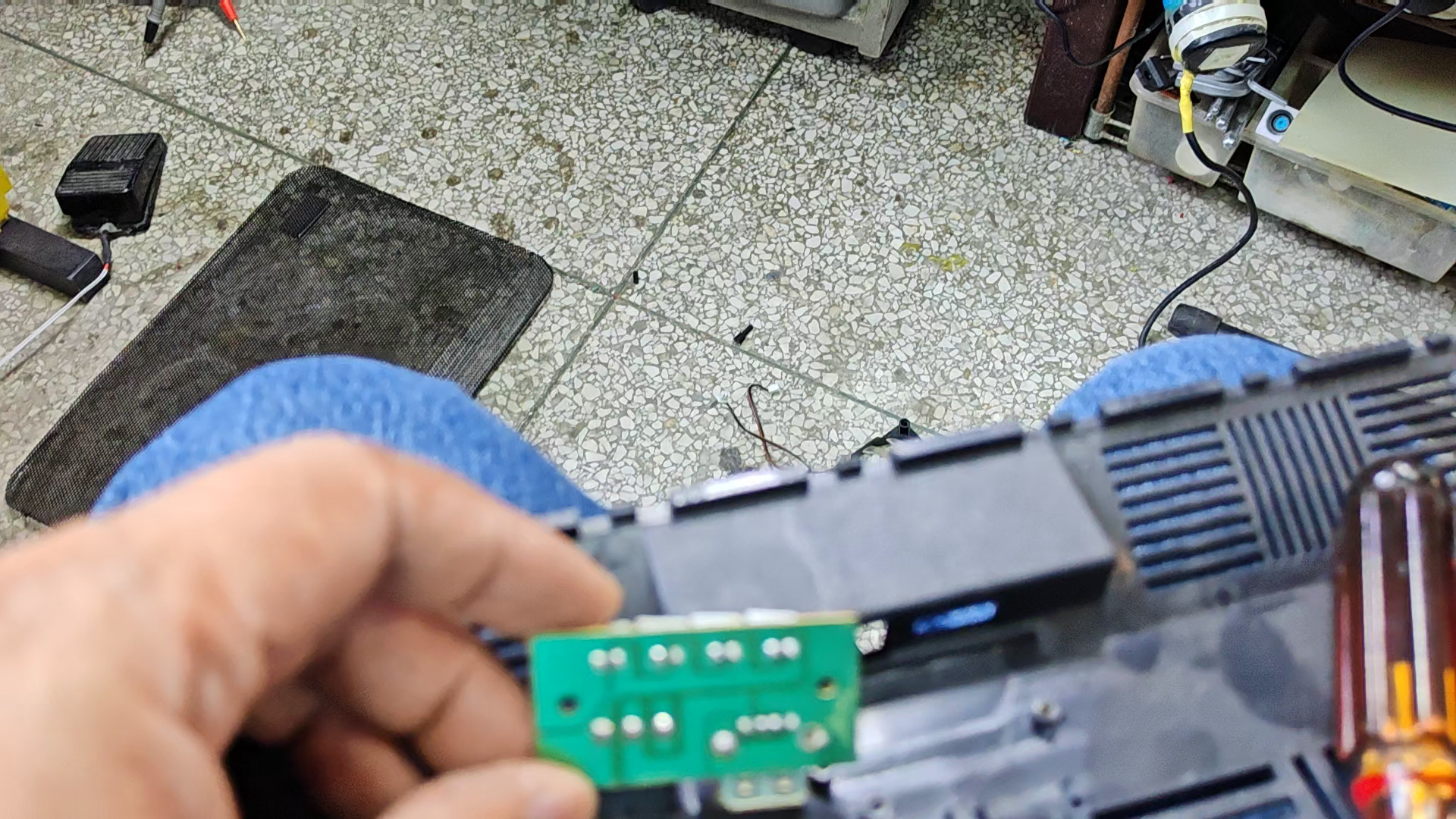

  这是一个将要报废的散热风扇支架。 其中包括有四个风扇。 风扇是无刷两对极风扇。 虽然它的外壳是透明的, 但是从外部看不到它内部的驱动电路。 原来的外壳中的确包含有一个电路板。  但是这个电路板似乎只是一个电源分配器,  它的内部并没有风扇旋转的驱动电路。  下面拆卸一个, 看一下该风扇的旋转原理。

GM1714964369_1920_1080.MP4|_-7

二、风扇特性

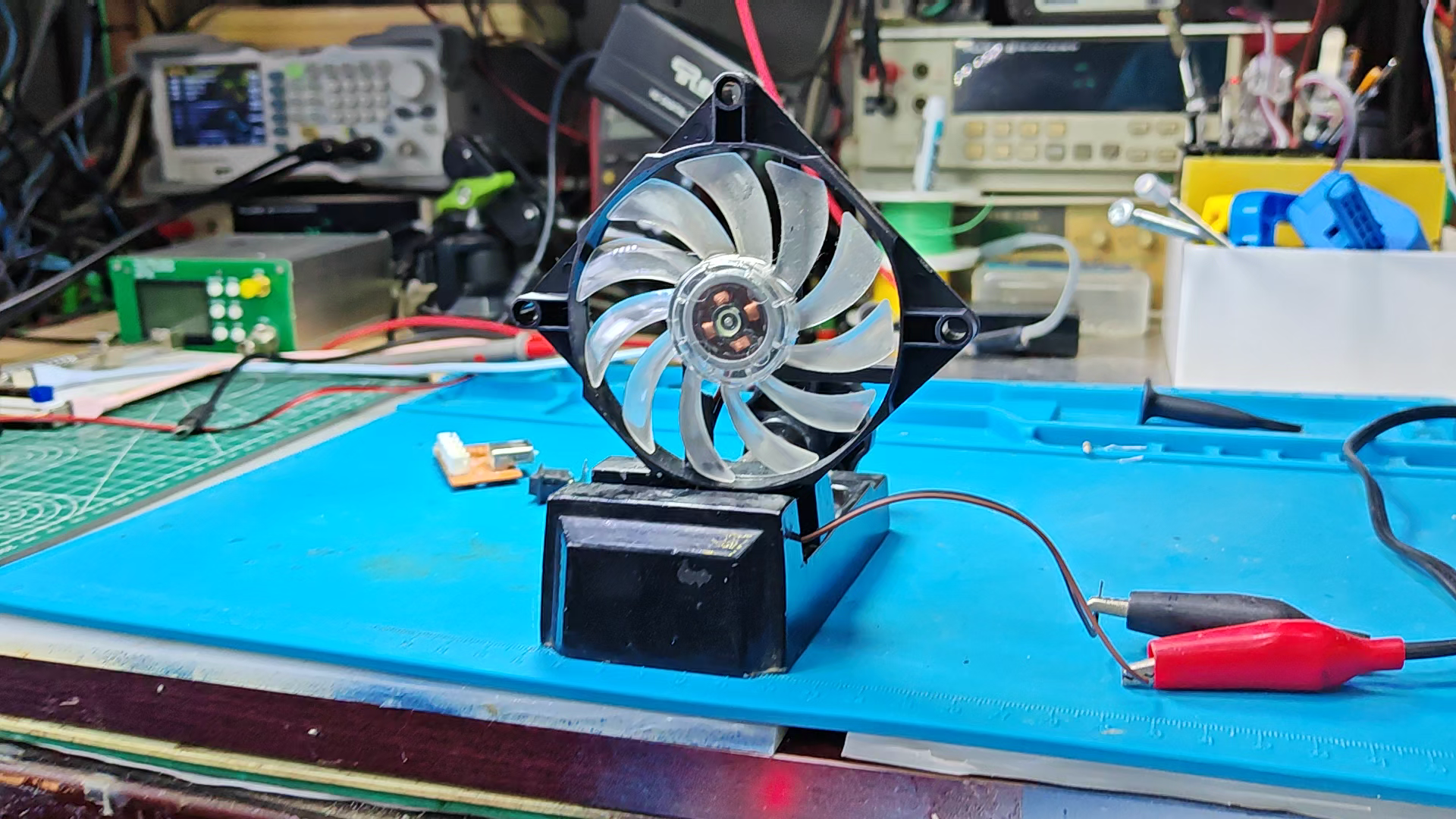

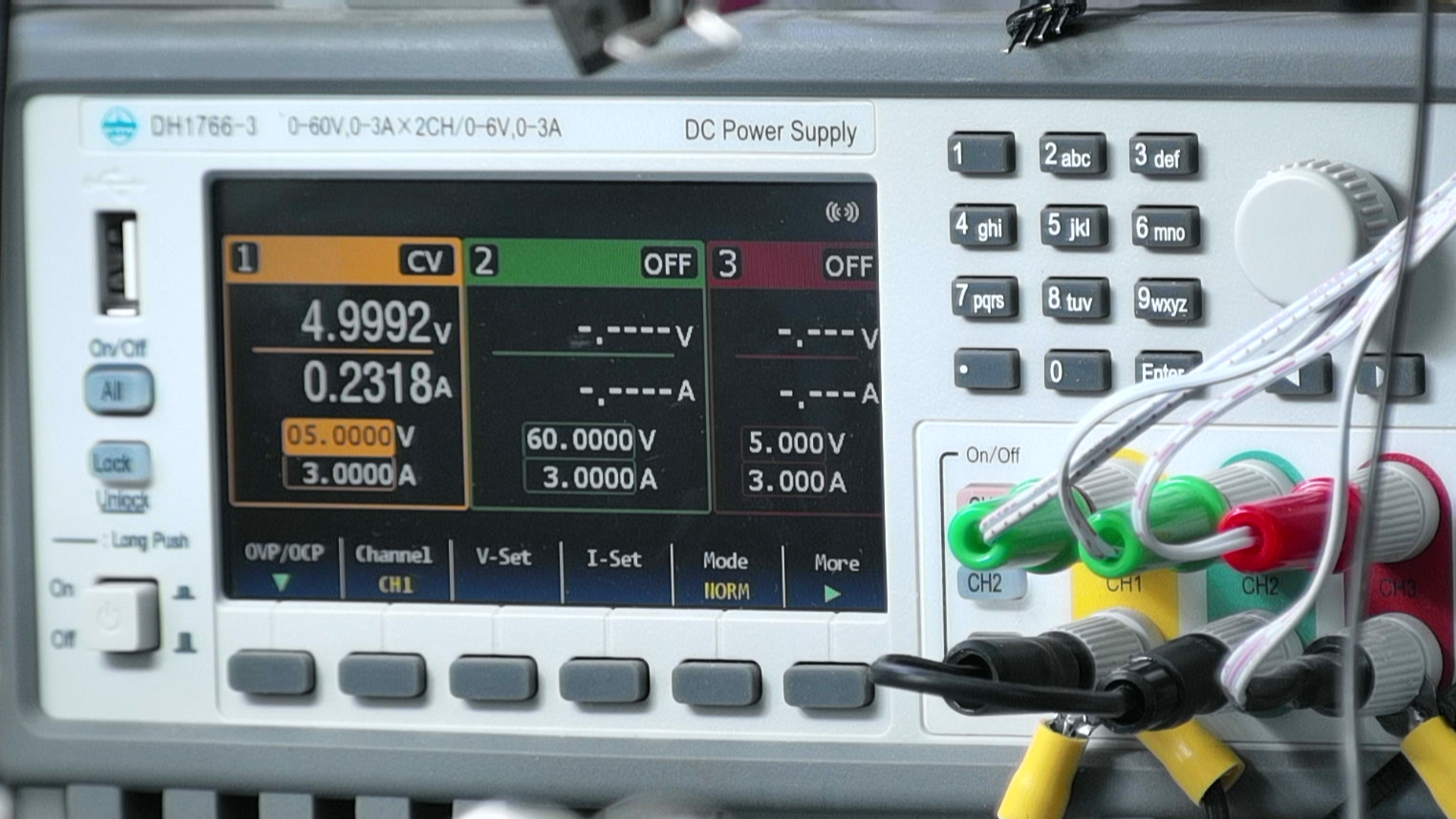

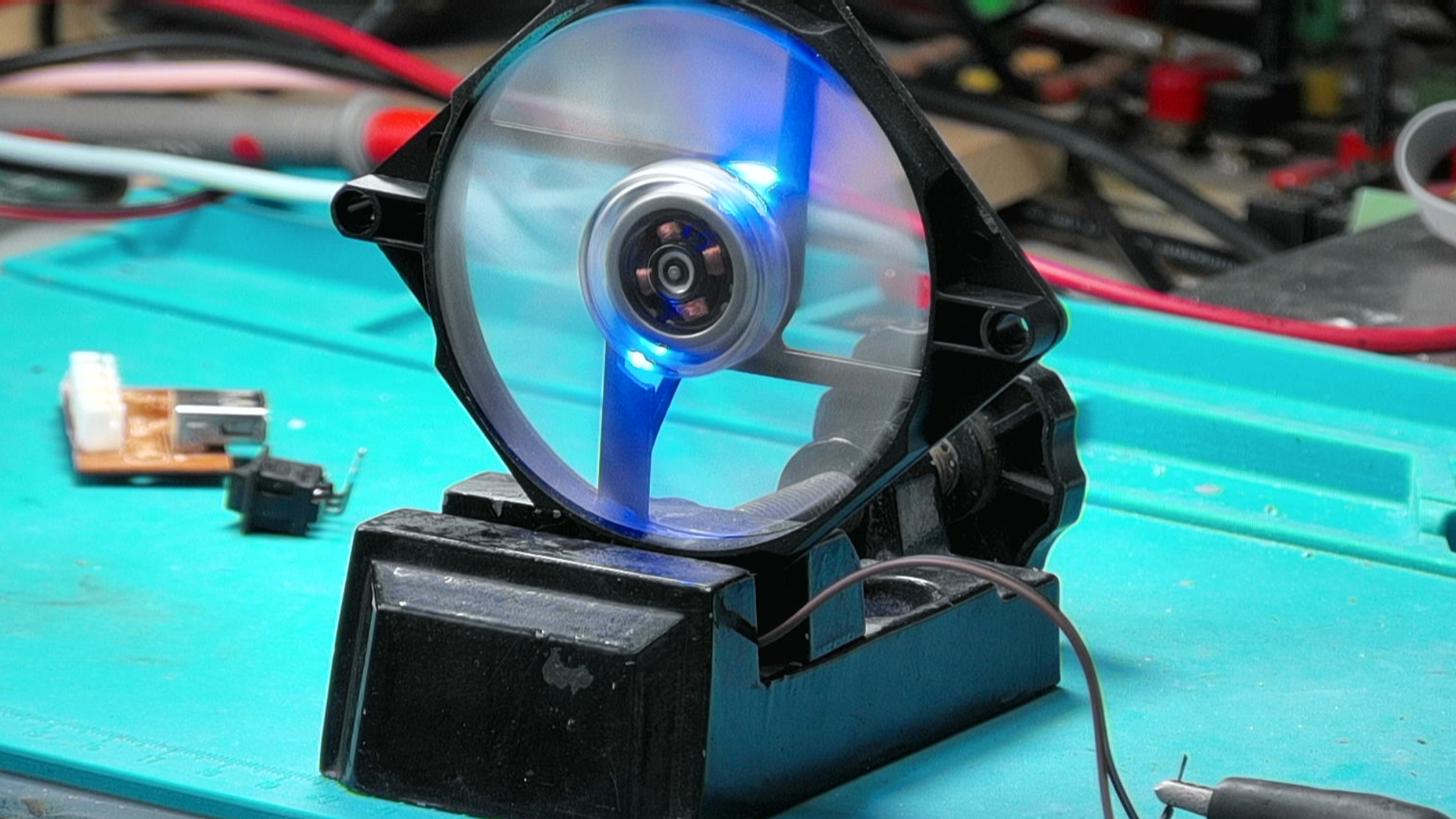

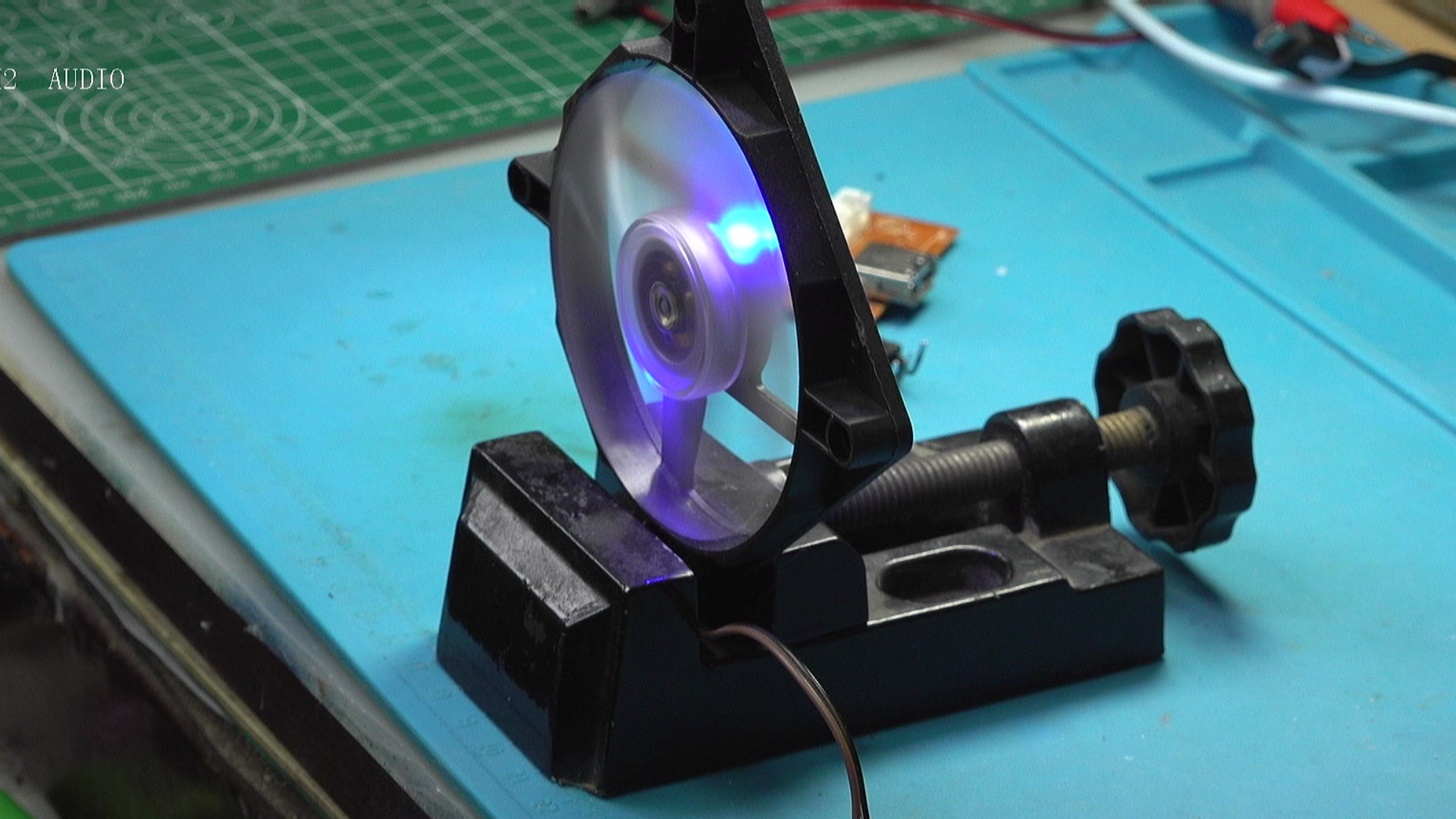

  将风扇固定在桌面,  通过直流电源给风扇施加 5V直流电压。 棕色引线为 正极。 此时, 风扇的工作电流为 232mA,  风扇在愉快的旋转。

GM1714964864_1920_1080.MP4|_-4
  下面测试一下风扇的工作电压与电流之间的关系。  就是用 DH1766本身的回读功能。  它可以回读到输出电流的大小。

GM1714964968_1920_1080.MP4|_-3

  下面 测试一下 从0V 到 6V 工作电压范围内, 风扇的工作电流的变化。  使用 可编程直流电源DH1766 提供 上升的电压, 同时回读输出的电流。  记录一百个 电压电流数据,  绘制成工作电压电流曲线, 可以看到, 当输入电压超过 2.5V之后, 工作电流便开始急剧上升, 之后, 便随着工作电压的上升, 工作电流近似线性上升了。  由此可见, 这个风扇的工作最低电压需要超过 2.5V。

GM1714965430_1920_1080.MP4|_-5

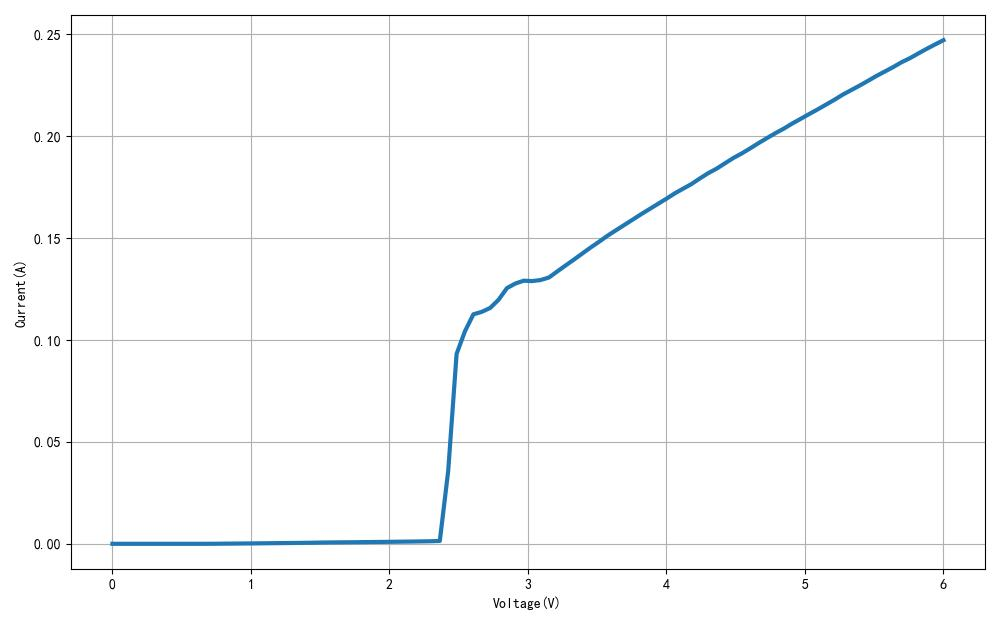

▲ 图1.2.1 电压与电流之间的关系

▲ 图1.2.1 电压与电流之间的关系

vdim=[0.0000,0.0606,0.1212,0.1818,0.2424,0.3030,0.3636,0.4242,0.4848,0.5455,0.6061,0.6667,0.7273,0.7879,0.8485,0.9091,0.9697,1.0303,1.0909,1.1515,1.2121,1.2727,1.3333,1.3939,1.4545,1.5152,1.5758,1.6364,1.6970,1.7576,1.8182,1.8788,1.9394,2.0000,2.0606,2.1212,2.1818,2.2424,2.3030,2.3636,2.4242,2.4848,2.5455,2.6061,2.6667,2.7273,2.7879,2.8485,2.9091,2.9697,3.0303,3.0909,3.1515,3.2121,3.2727,3.3333,3.3939,3.4545,3.5152,3.5758,3.6364,3.6970,3.7576,3.8182,3.8788,3.9394,4.0000,4.0606,4.1212,4.1818,4.2424,4.3030,4.3636,4.4242,4.4848,4.5455,4.6061,4.6667,4.7273,4.7879,4.8485,4.9091,4.9697,5.0303,5.0909,5.1515,5.2121,5.2727,5.3333,5.3939,5.4545,5.5152,5.5758,5.6364,5.6970,5.7576,5.8182,5.8788,5.9394,6.0000]
idim=[0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0001,0.0001,0.0001,0.0002,0.0002,0.0002,0.0003,0.0003,0.0004,0.0004,0.0005,0.0005,0.0006,0.0007,0.0007,0.0007,0.0008,0.0008,0.0009,0.0009,0.0010,0.0010,0.0011,0.0011,0.0012,0.0013,0.0014,0.0357,0.0932,0.1043,0.1126,0.1138,0.1157,0.1198,0.1255,0.1277,0.1291,0.1289,0.1294,0.1307,0.1337,0.1366,0.1395,0.1425,0.1455,0.1483,0.1512,0.1539,0.1565,0.1591,0.1618,0.1643,0.1668,0.1694,0.1720,0.1743,0.1766,0.1794,0.1820,0.1842,0.1868,0.1894,0.1916,0.1941,0.1967,0.1992,0.2015,0.2038,0.2063,0.2086,0.2109,0.2131,0.2155,0.2179,0.2204,0.2226,0.2248,0.2272,0.2296,0.2317,0.2339,0.2363,0.2383,0.2406,0.2429,0.2450,0.2472]
#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-05-06
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

vdim = linspace(0, 6, 100)
idim = []

for v in vdim:
    dh1766volt1(v)
    time.sleep(1)
    c = dh1766curr1()

    idim.append(c)

    printff(v, c)
    tspsave("fanvc", vdim=vdim, idim=idim)


plt.plot(vdim, idim, lw=3)

plt.xlabel("Voltage(V)")
plt.ylabel("Current(A)")
plt.grid(True)
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

三、驱动电路

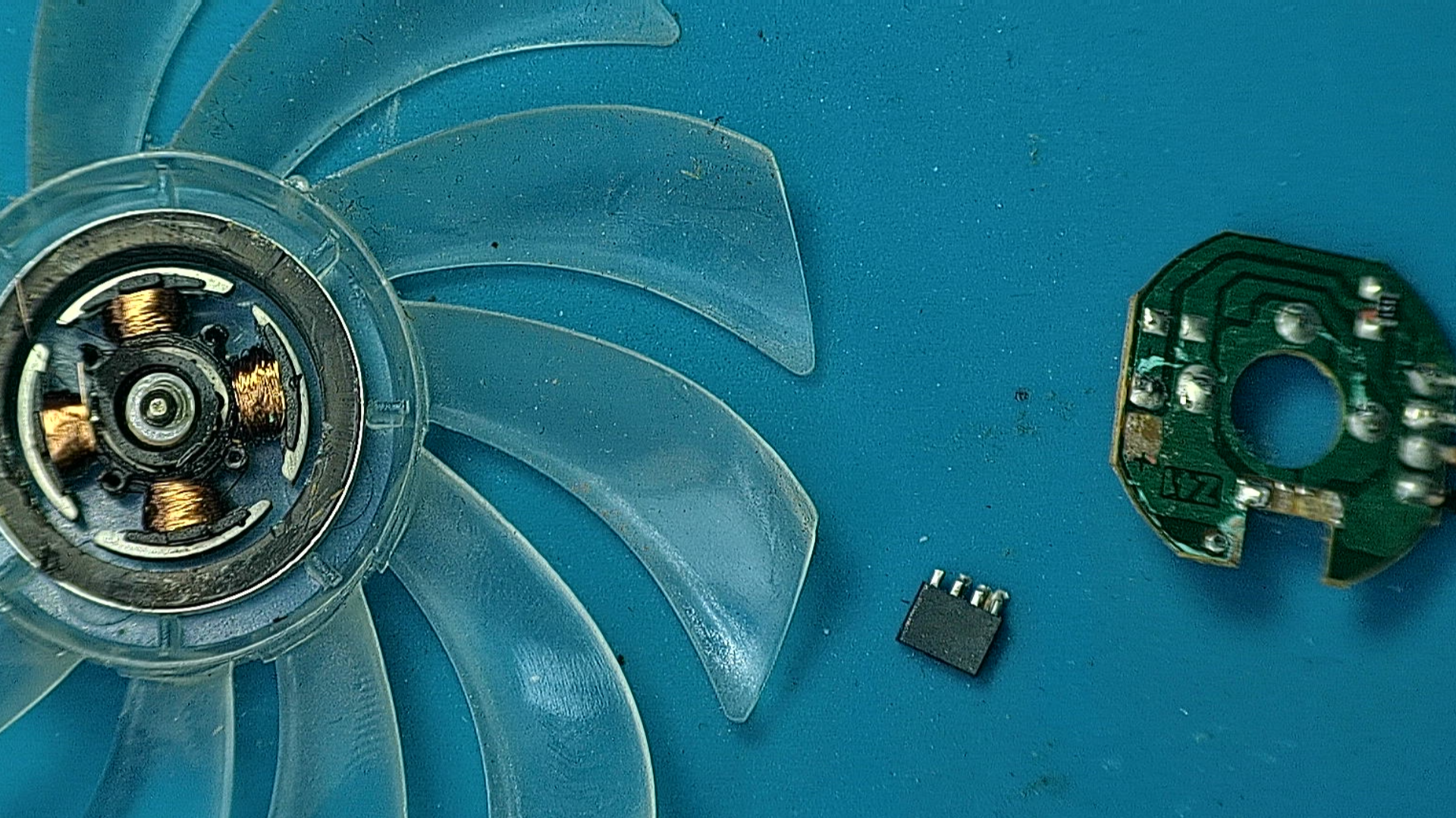

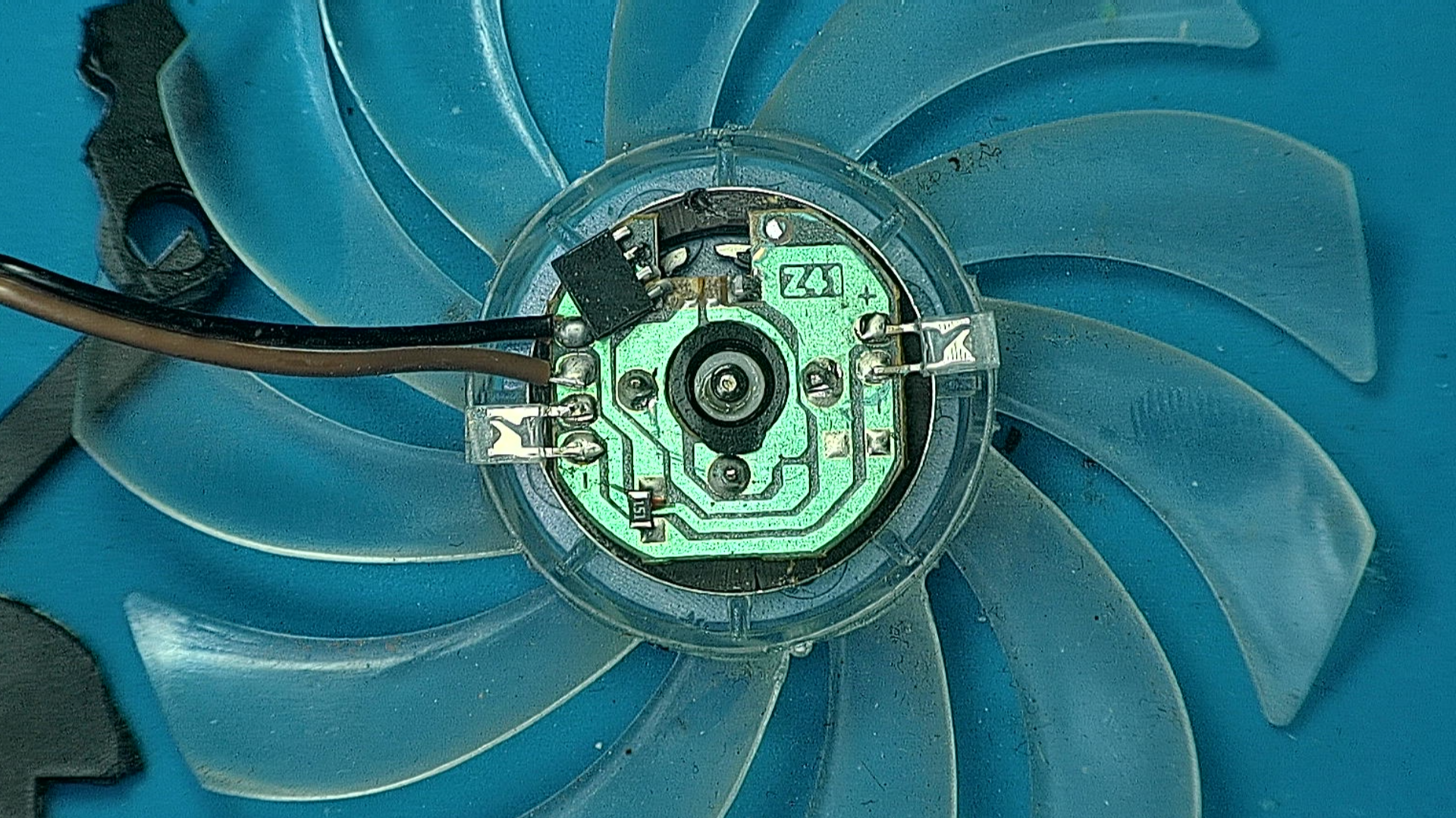

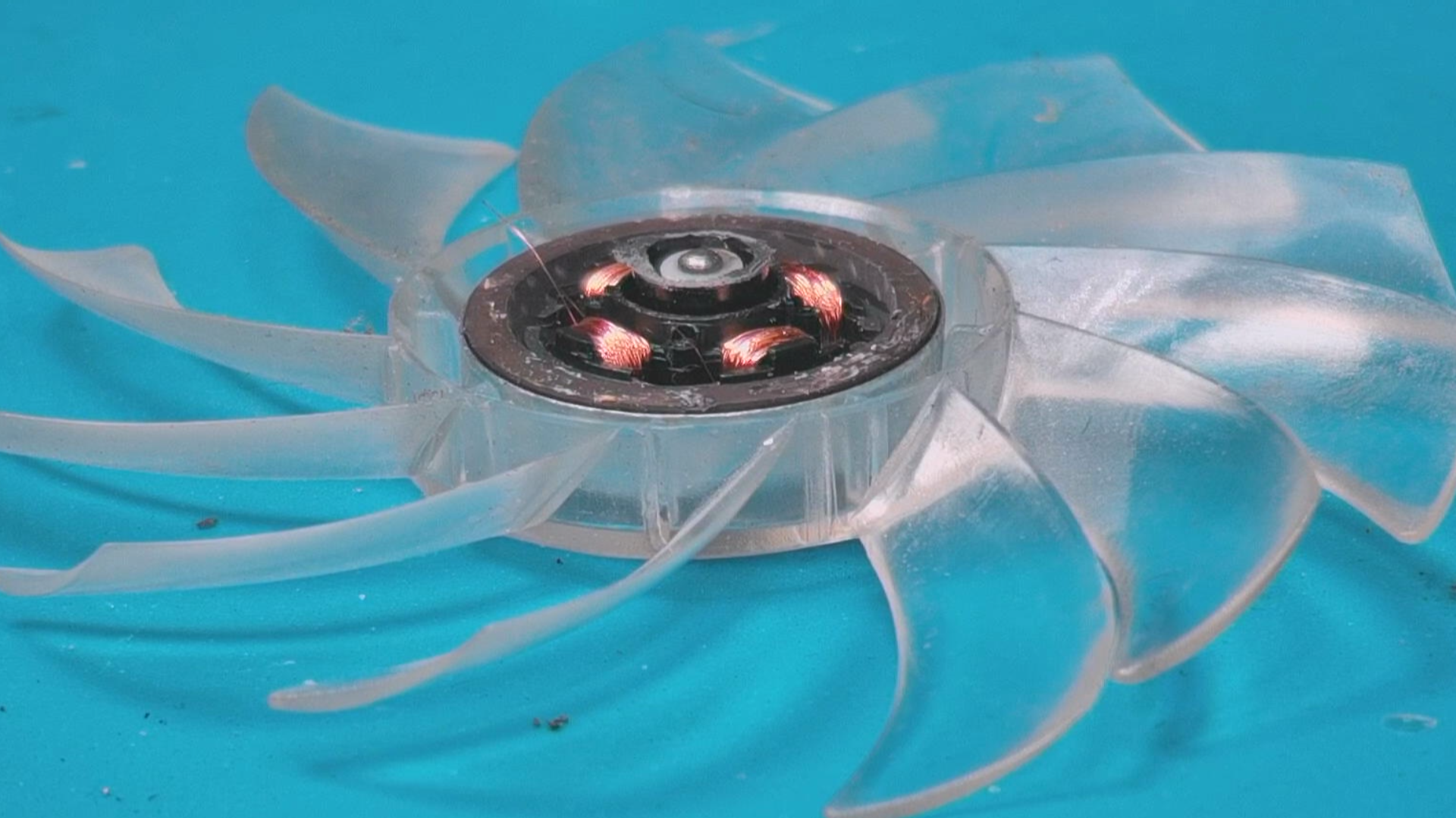

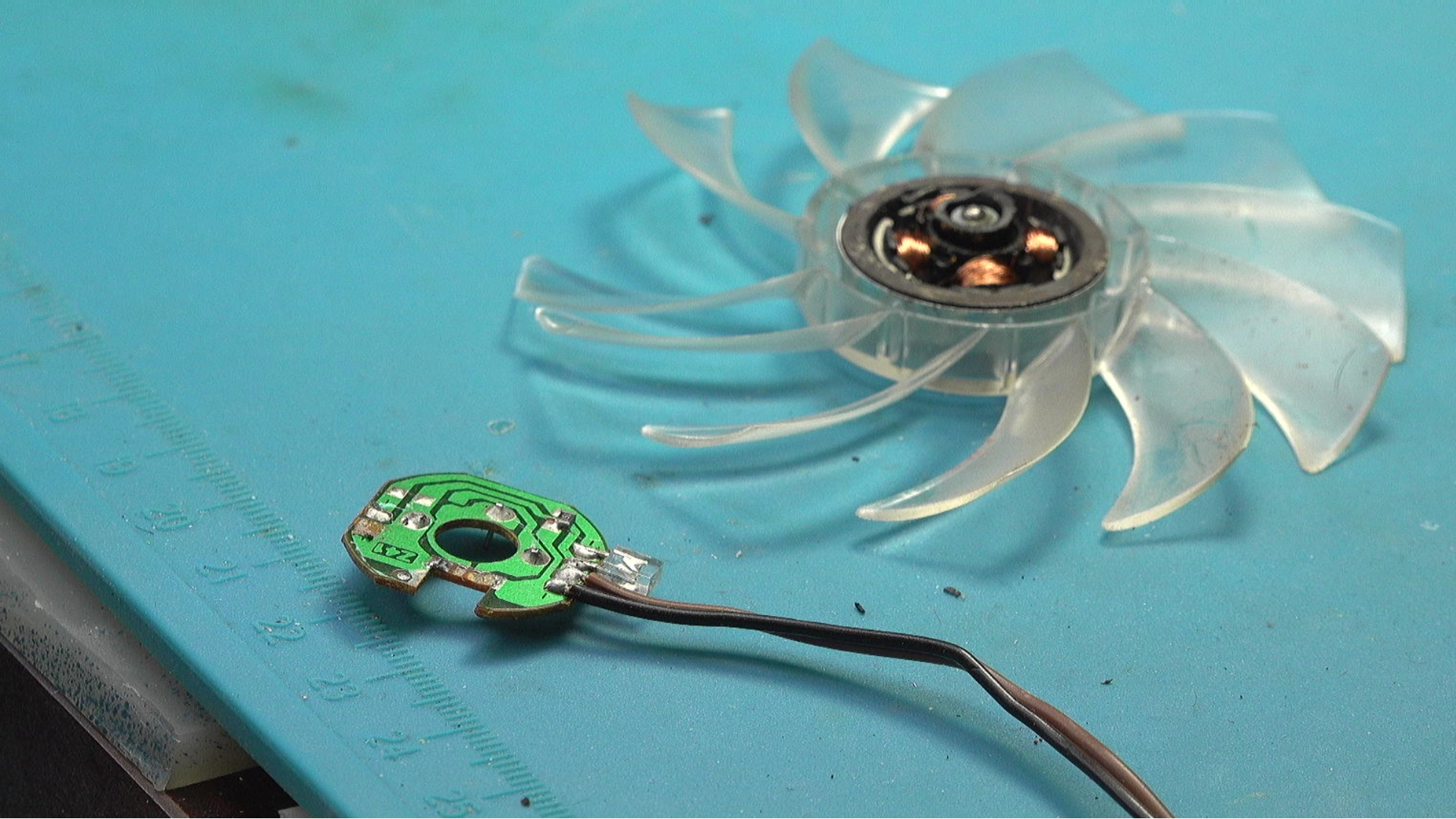

  下面拆卸风扇,  查看一下它的驱动电路和旋转原理。  它的驱动电路在风扇背面, 可以看到有两个发光二极管, 一个集成芯片, 以及三个定子线圈引脚。 风扇电机是外转子, 内部定子通过自动换向,  驱动外转子上的永磁铁旋转。  这需要电路板上有霍尔传感器, 能够感知转子上永磁铁的位置。  进而完成自动换向。 转子上有两组独立的线圈, 它们之间是空间垂直的。  通过交替驱动两个线圈, 便可以改变驱动磁场的极性。  可以隐约看到, 驱动芯片的型号为 276。 在这篇CSDN博文中, 介绍了 AH277 风扇霍尔器件功能, 估计与276对应的芯片功能是相同的。

GM1714966267_1920_1080.MP4|_-10



  结 ※


  文记录了一款散热风扇的内部结构。  它可以在2.5V以上电压电压下工作,  这是一个永磁外转子的无刷电机,  使用 AH276芯片进行驱动。  这种驱动方式, 转速与工作电压有关系。  没有调速功能。  这种电扇的结构真的非常简单。

GM1714966567_1920_1080.MP4|_-7
