01 HS0038红外接收头

---

一、前言

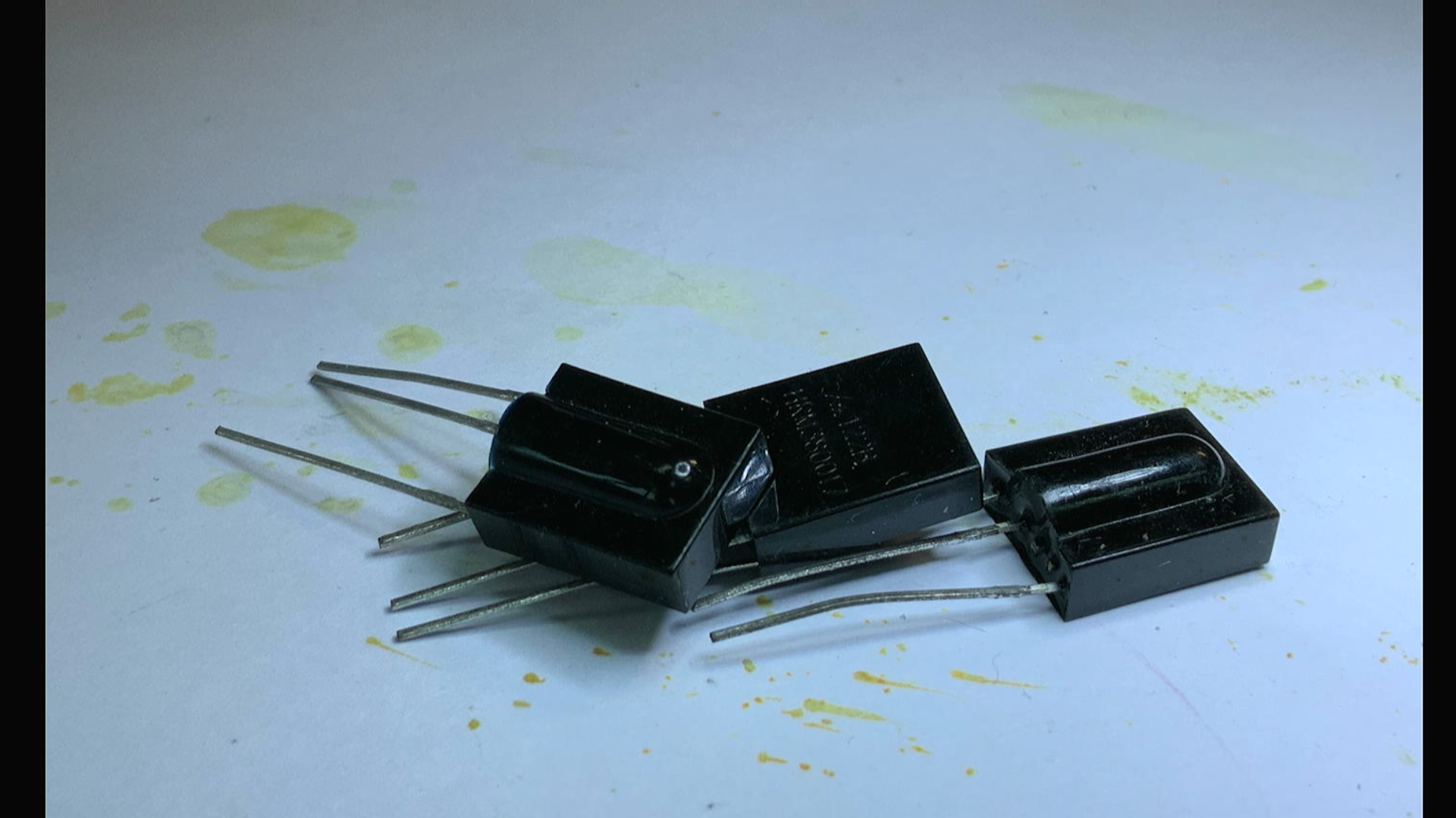

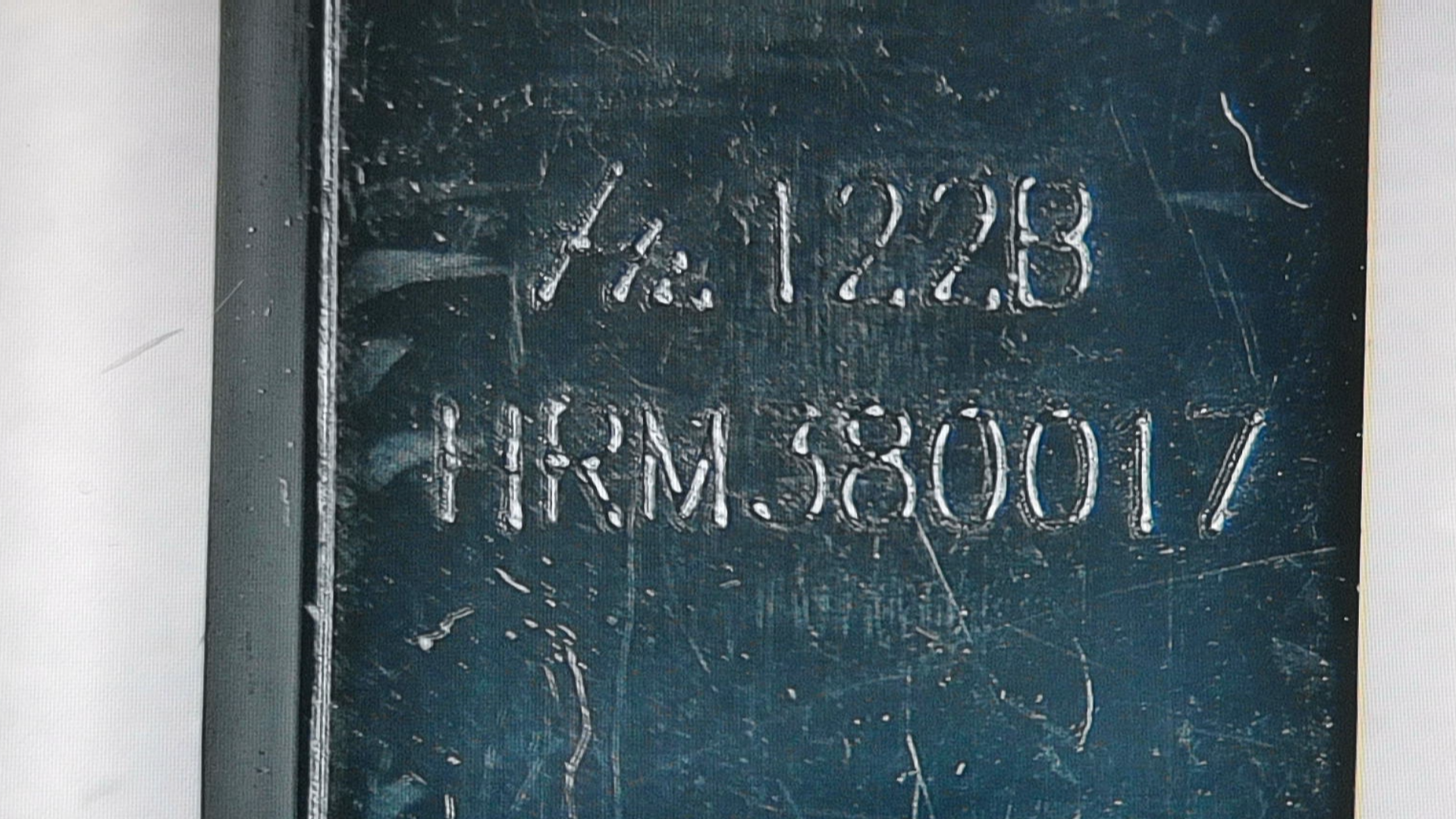

  前两天， 利用红外控光电管接收云台红外控制器的信号， 利用单片机记录信号。 这里是购买到的专用红外编码接收器， HS0038。 他的表面文字看不太清楚。  在一定光线角度下， 可以看到文字是 HRM380017。  下面对于这款红俩接收头的特性进行初步测试。

二、特性测试

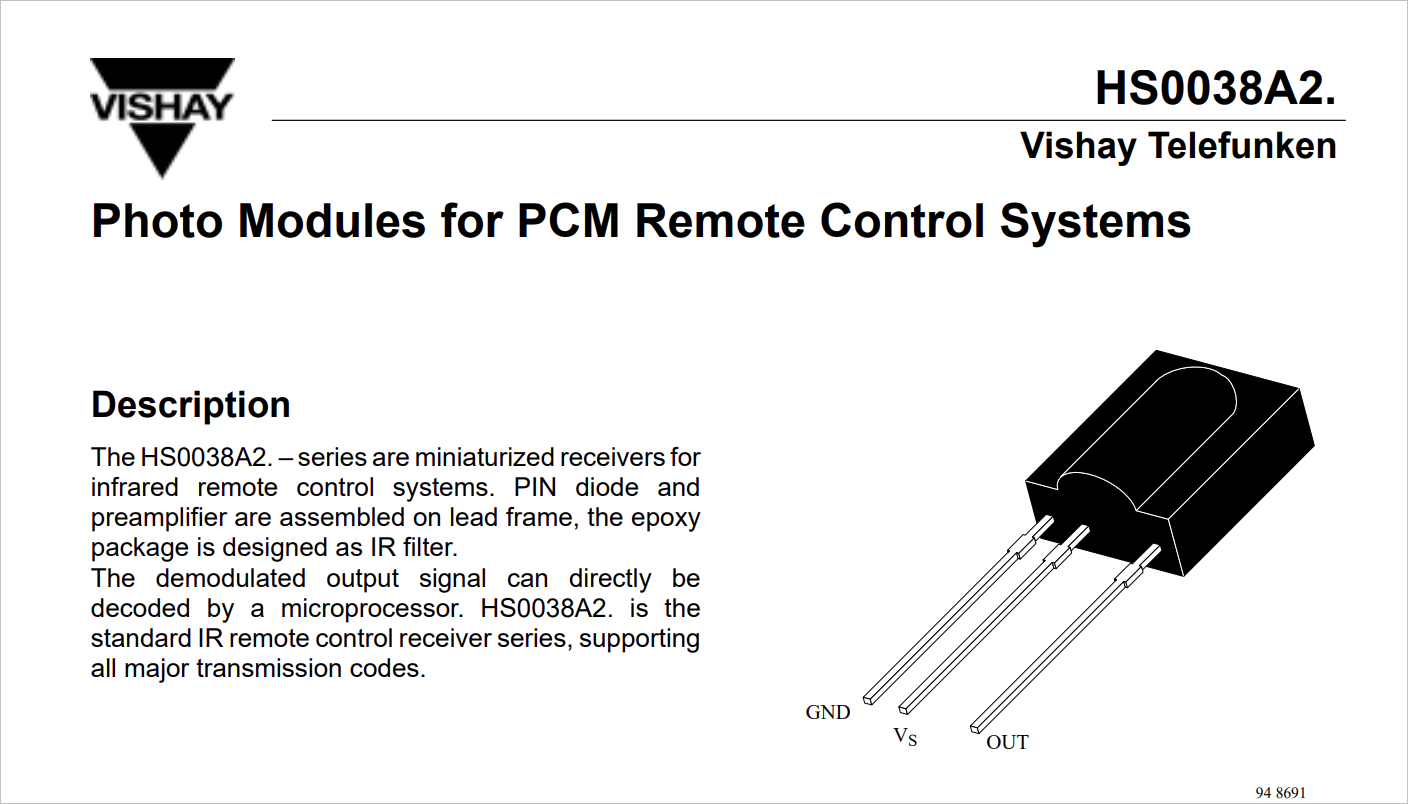

  根据网络上查找到的 HS0038数据手册， 可以看到它的管脚功能定义。  工作电压范围不超过5V。  这是它对应的参考应用电路。

▲ 图1.2.1 管教功能定义

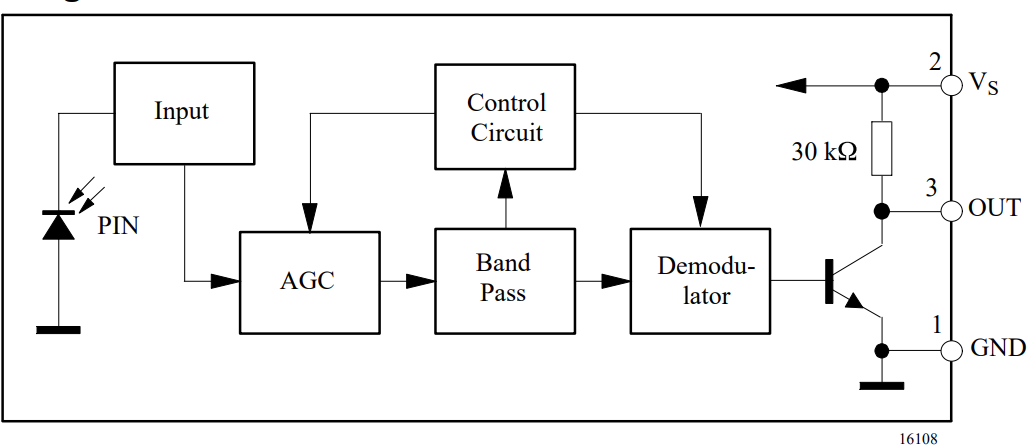

▲ 图1.2.2 内部功能框图

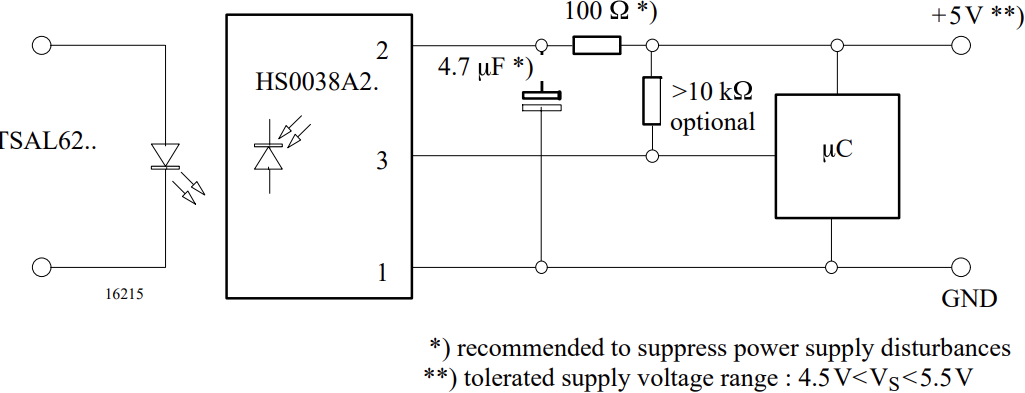

▲ 图1.2.3 监考应用电路

三、测试电路

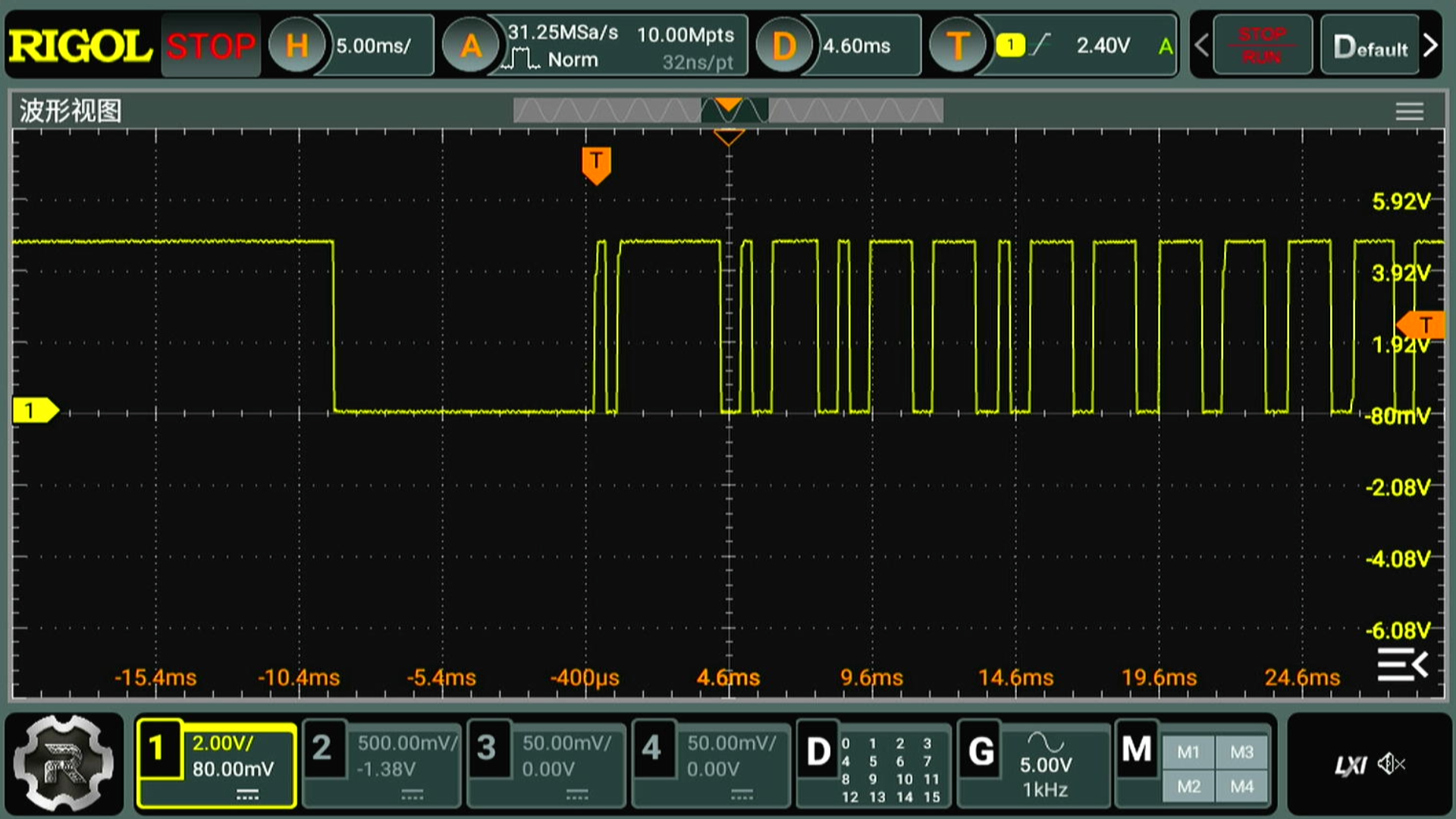

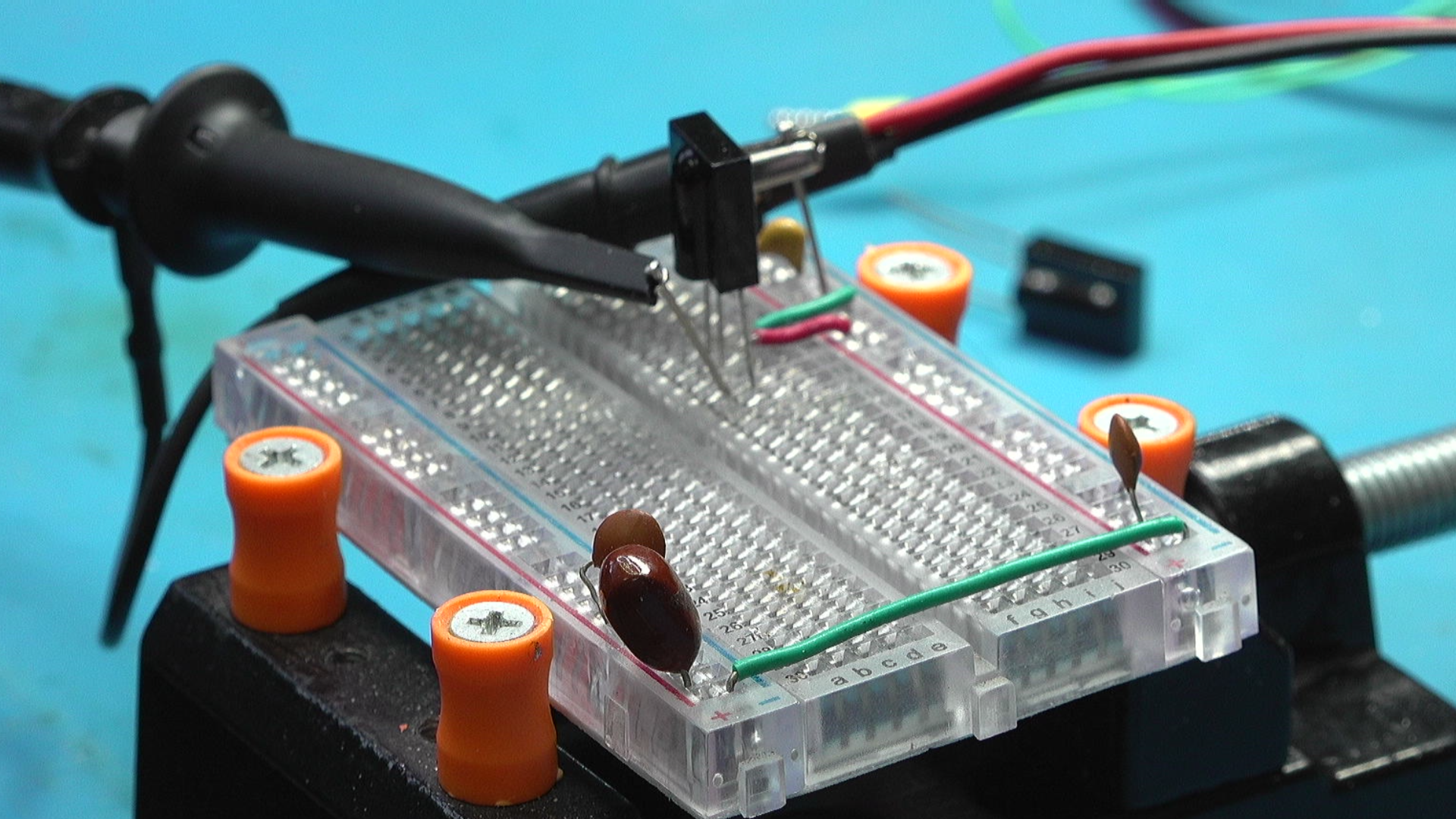

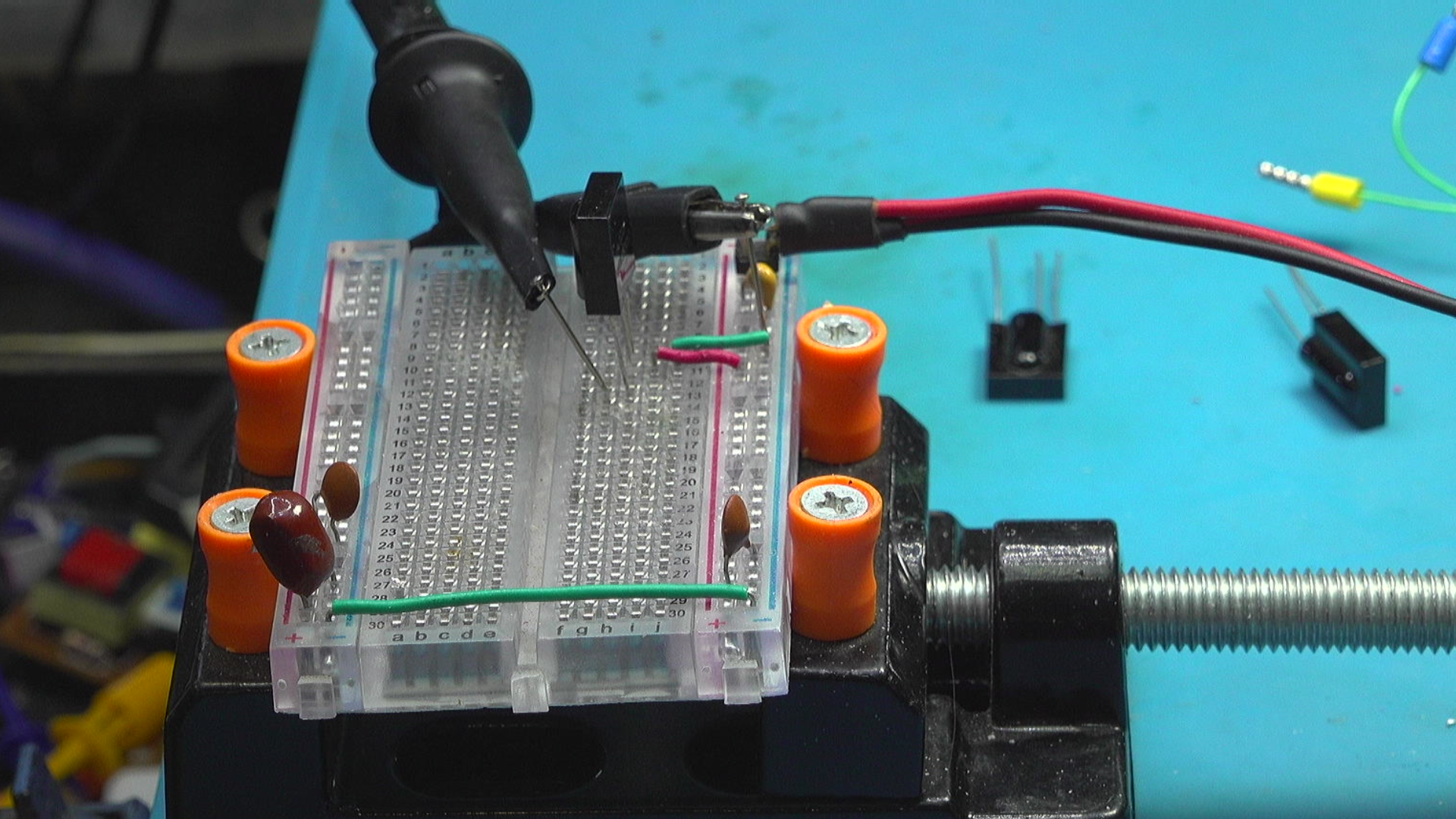

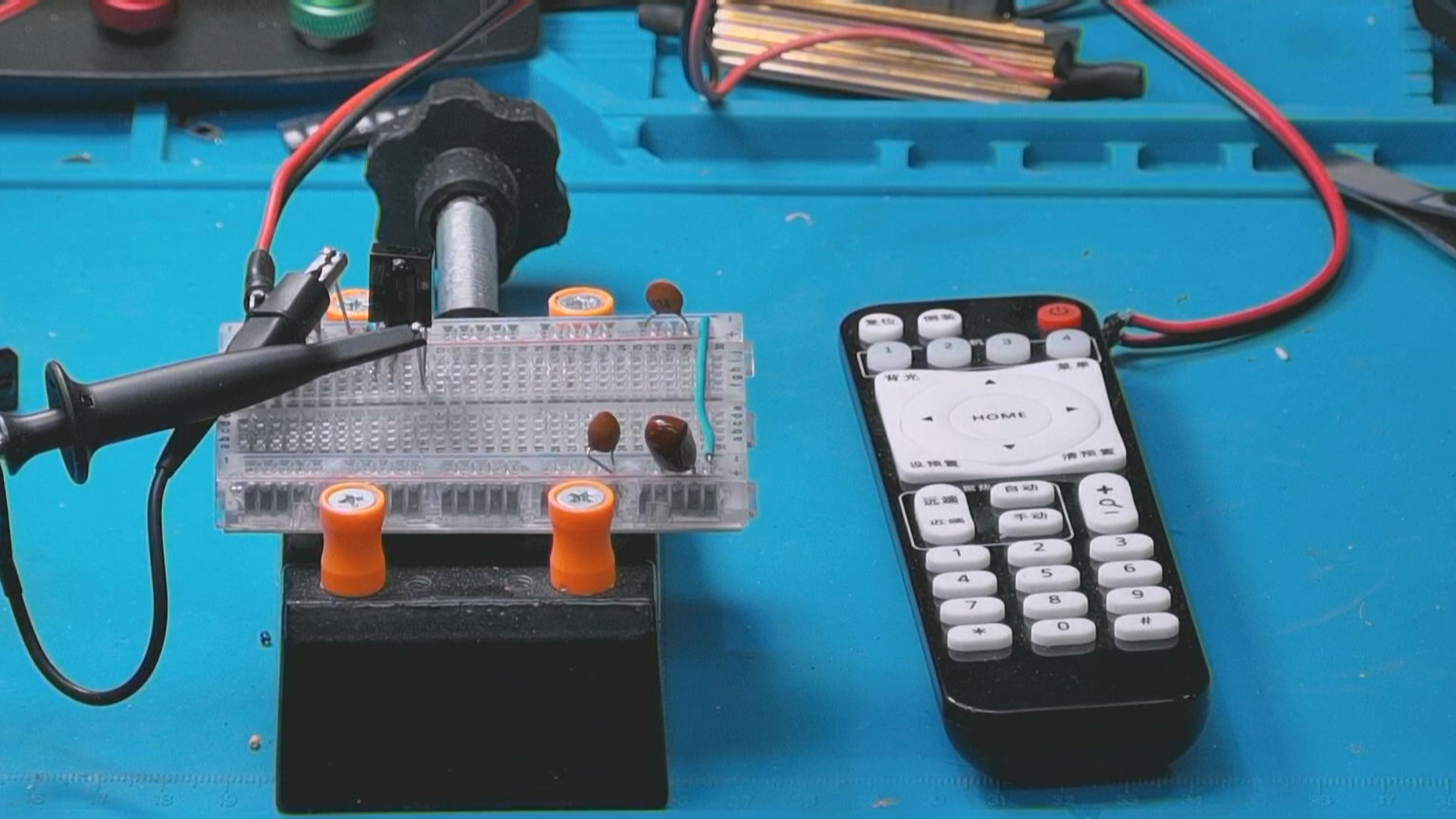

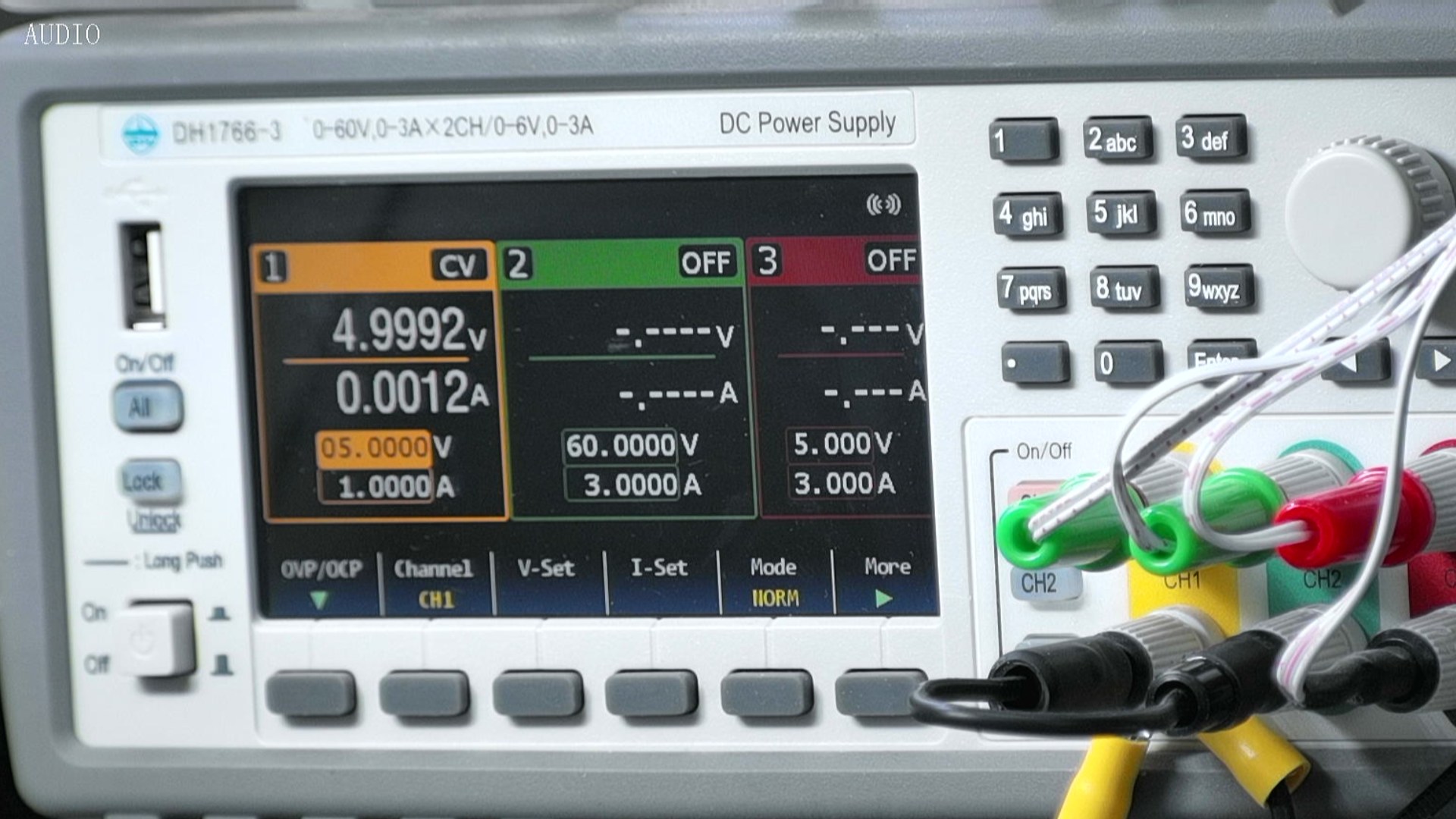

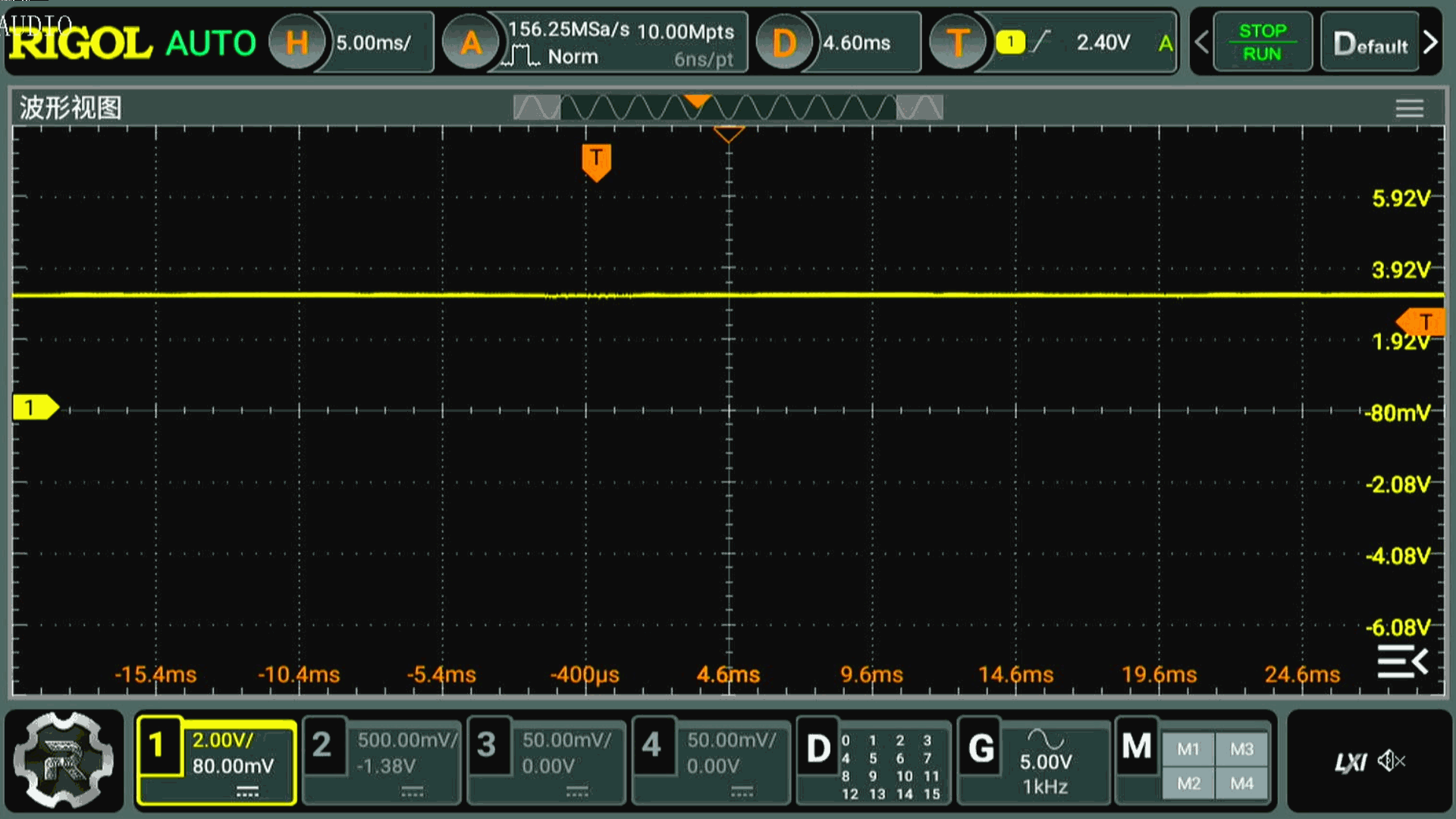

  将 HS0038固定在面包板上，  提供 5V 工作电压。  静态电流为 1.2mA。  测试输出信号，  输出端口在平时为 高电平。 在接收到信号的时候， 出现反向脉冲信号。   脉冲信号具有比较好的上升和下降沿。  这是使用云台红外遥控器给出的信号编码。

  将HS0038的工作电压调整为 3.3V， 这适合普通的ARM单片机的电源。  重新观察它的输出信号，  使用同样的红外遥控器进行观察。 可以看到， HS0038输出信号正常。  这说明它能够适应 3.3V 的工作电压范围。

▲ 图1.3.1 3.3V工作电压下输出电压信号波形



※ 总  结 ※

---

  本文对 红外遥控信号接收头 HS0038进行了初步的测试。  它的功耗只有 1mA左右， 可以工作在 3.3V 和5V下，  静态输出电平为 高电平。  将来将会使用该传感器用于红外信号接收。

---
