铂电极噪声抑制 ： 电源替换

电源替换抑制噪声

• 新版的电流电压控制板（Version:V）的调试



01 铂电极

---

一、前言

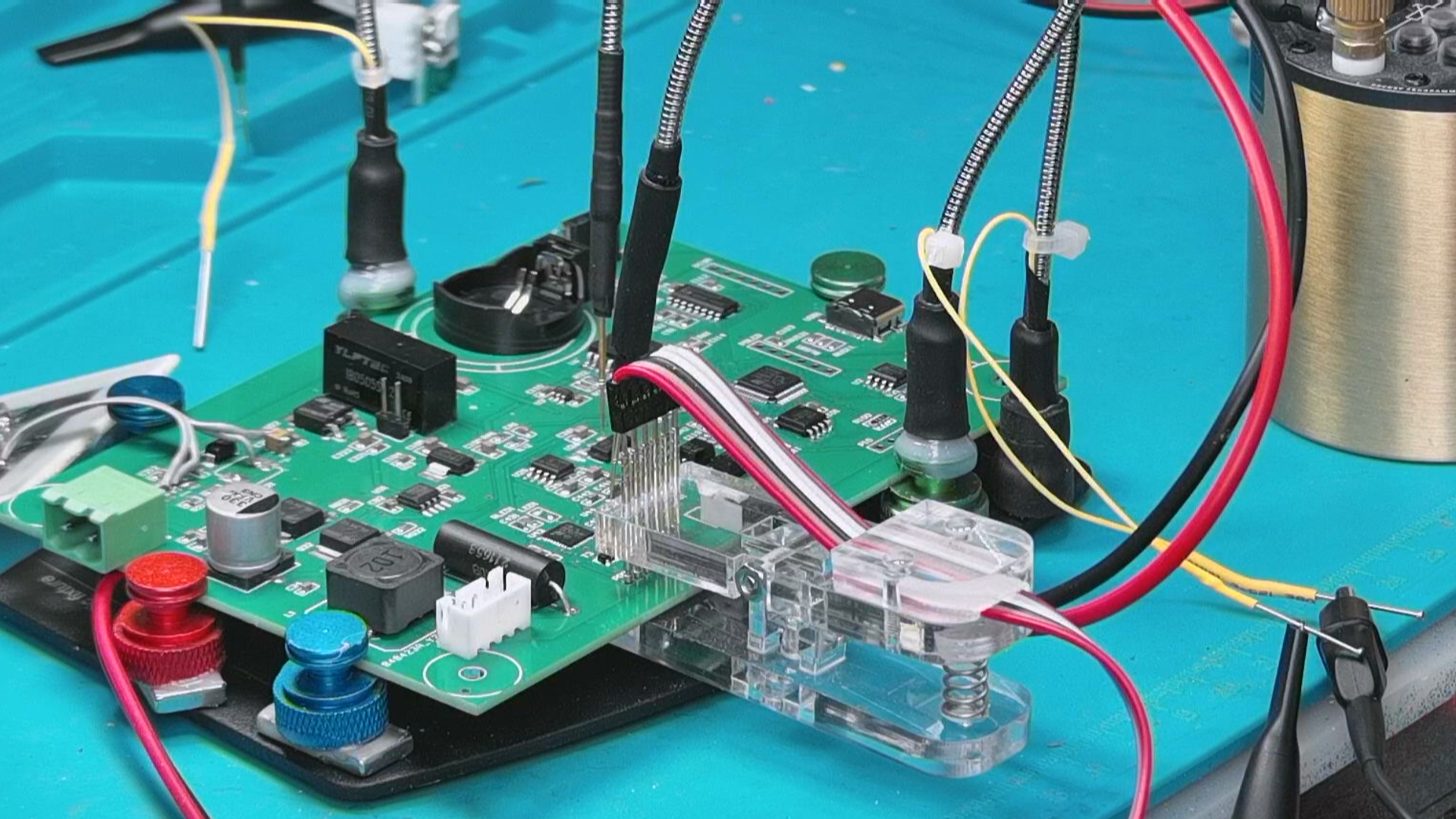

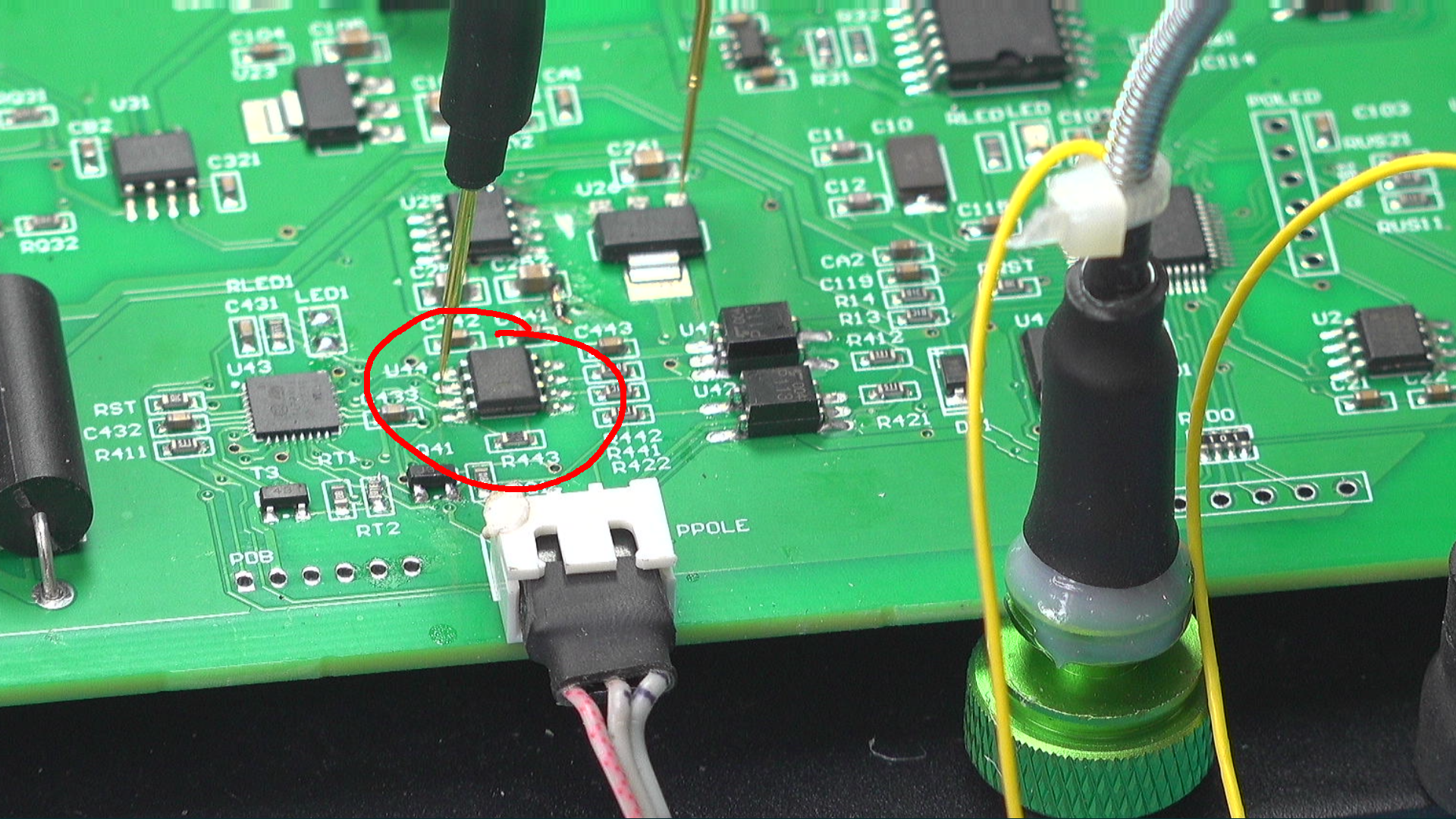

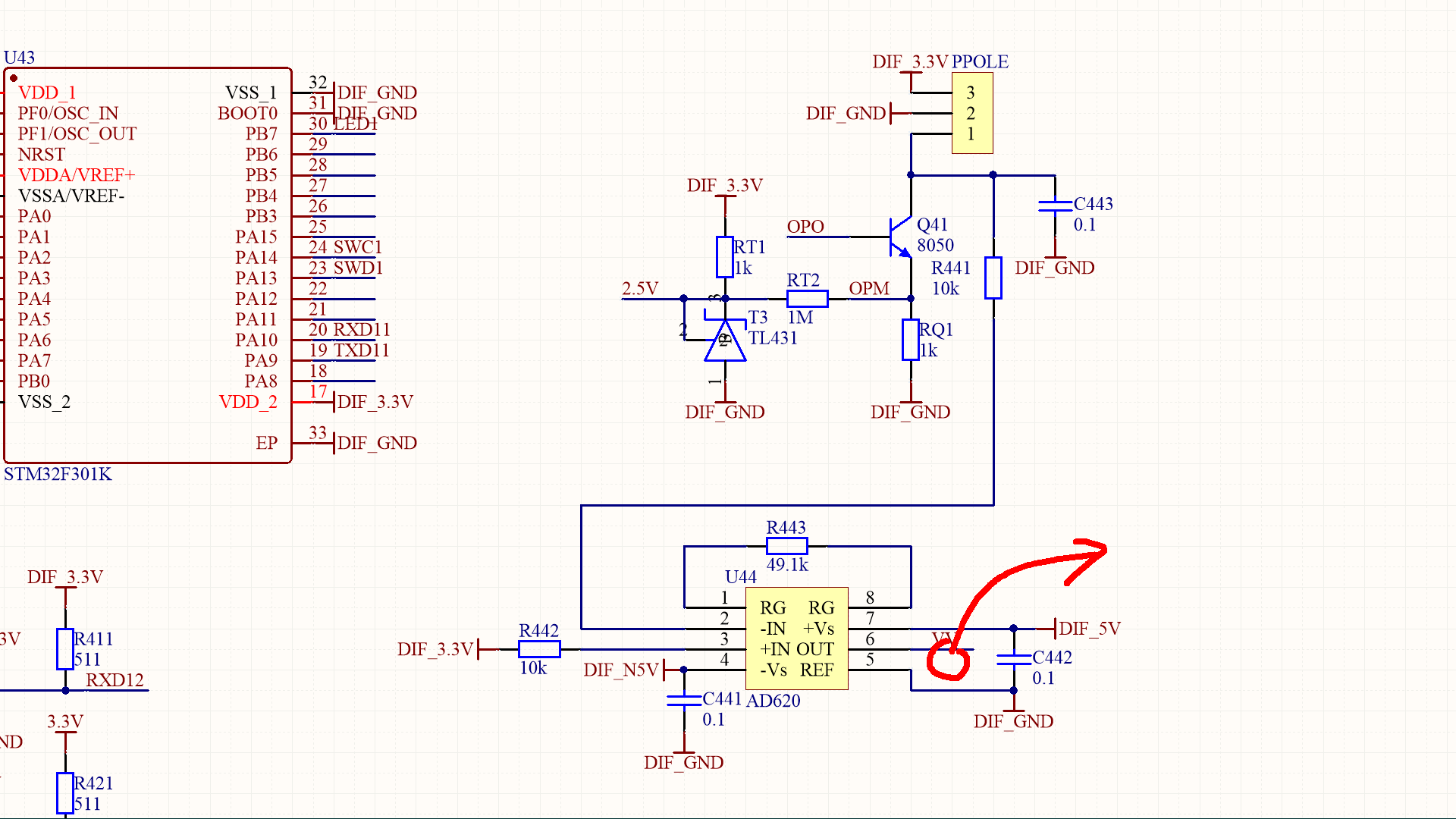

  这是一个铂电极测量电路.  使用了 AD620 仪器放大集成芯片,  将外部铂电极两端的电压进行放大,  考虑到电路板上的空间, 没有增加更多的滤波电路.。  现在测量电路的输出，  发现存在严重的高频干扰信号。  这个干扰新品的频率达到了 500kHz， 来自于电路板上的开关电源。  虽然电路板上地线有着很好的隔离，  但是铂电极接口与一个电阻箱负载通过导线相连。  这样就会耦合进很严重的干扰信号。 下面 对电路增加抗干扰滤波器。

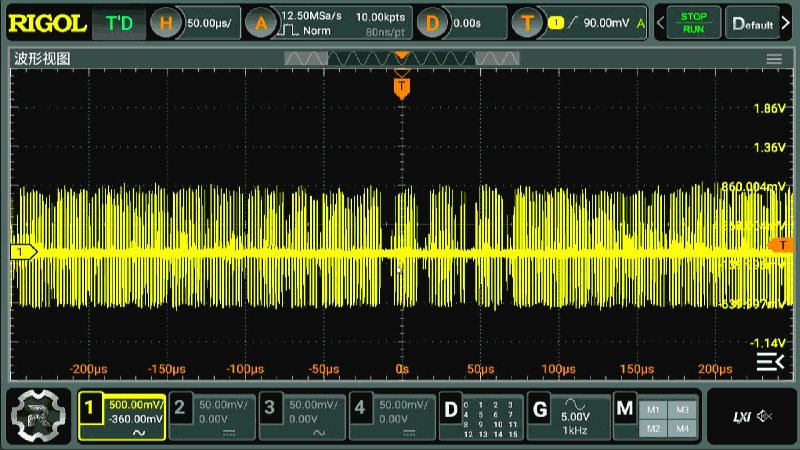

▲ 图1.1.1 输出的噪声干扰

二、问题分析

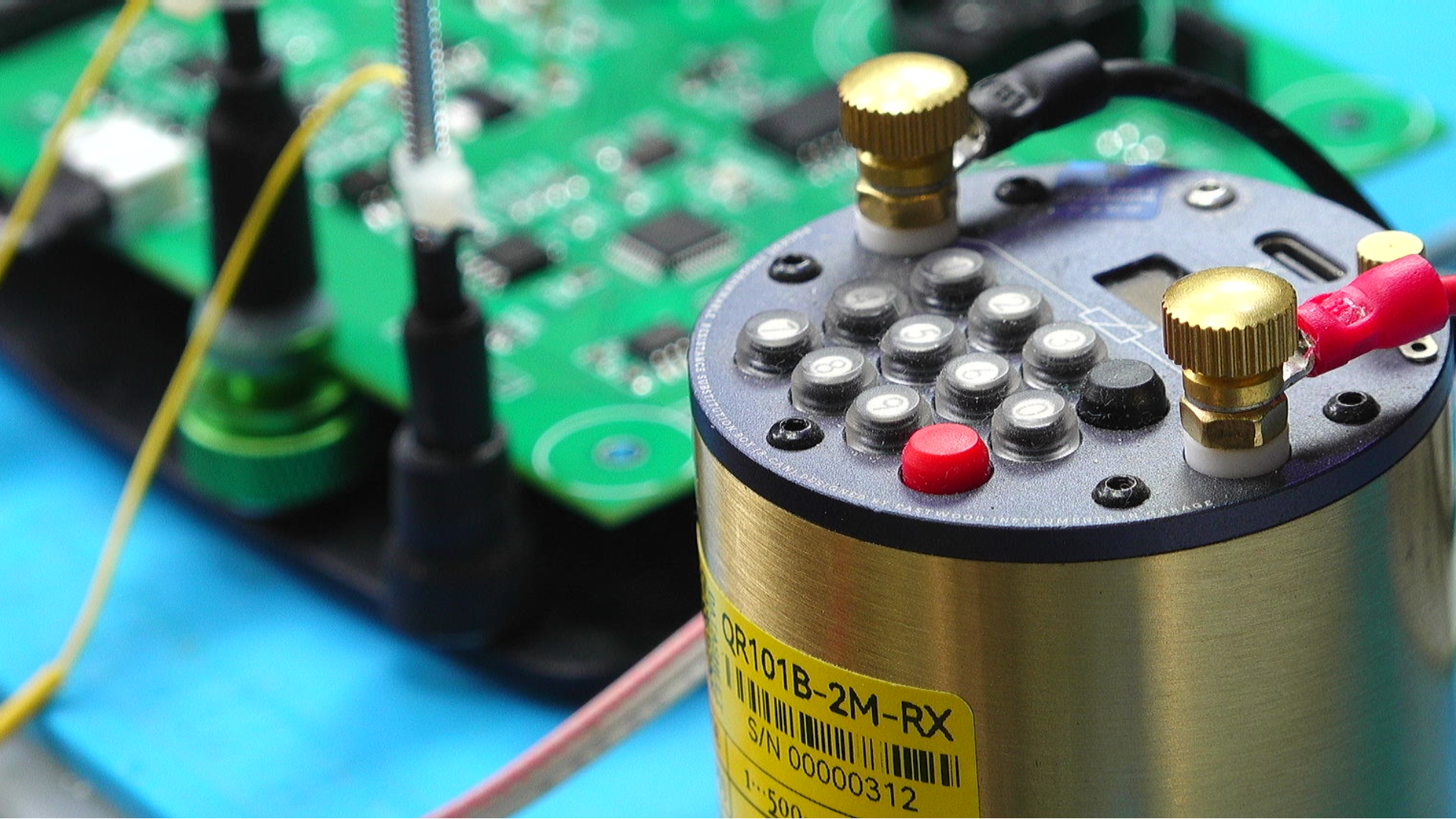

  下面使用这颗电阻， 替代电阻箱， 猜想可以消除引线带来的影响。  将它放置在电路接口上，  替代原来的电阻箱负载。  测试一下， 看是否是外部空间干扰的影响。  不看不知道， 一看吓一跳。  谁知， 现在干扰反而更大了。  这就很难解释了。

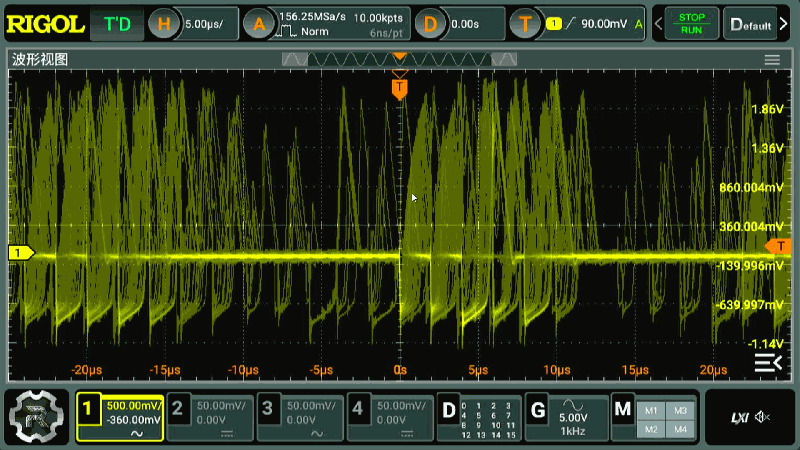

▲ 图1.2.1 AD620输出噪声

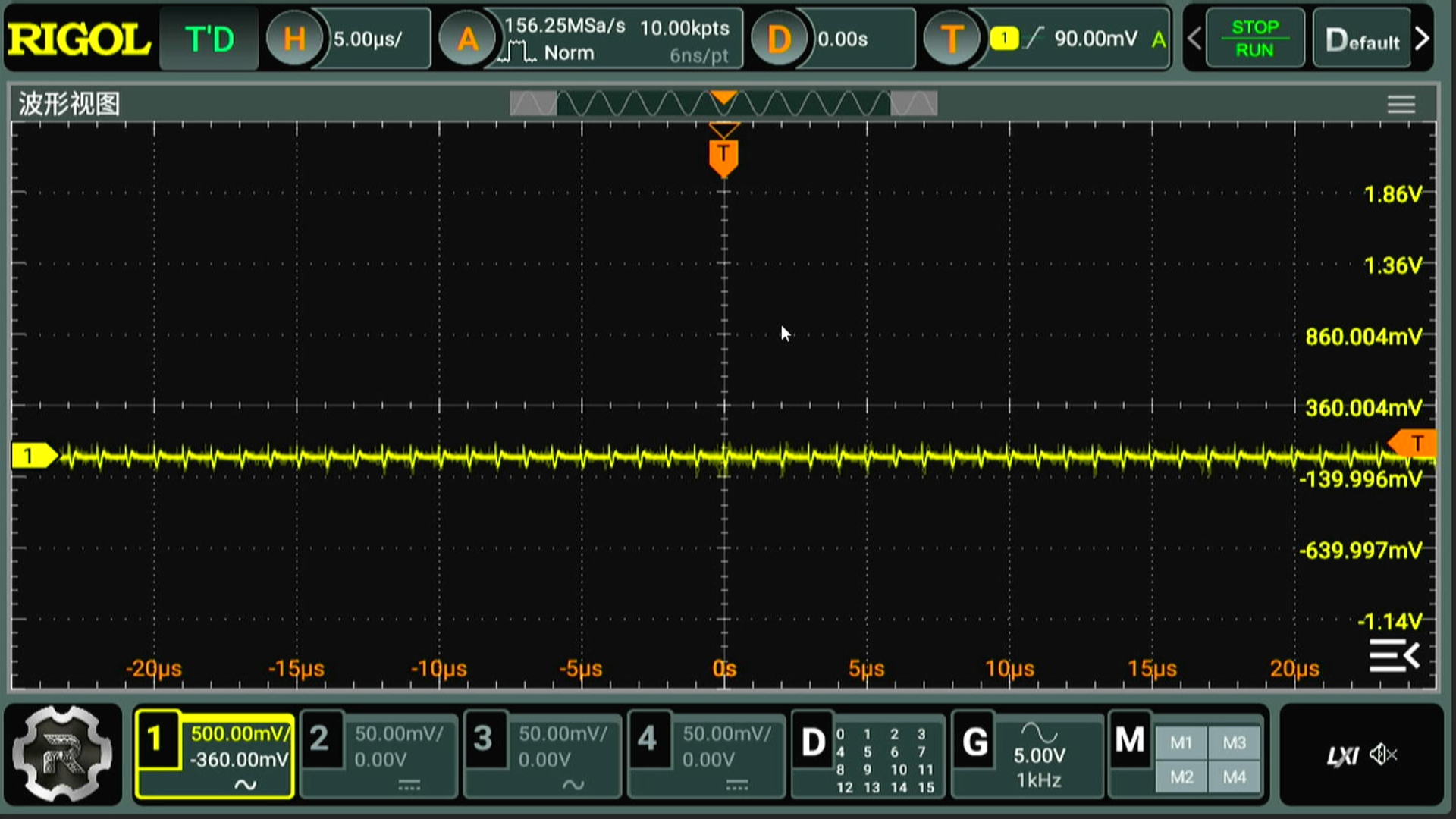

  下面， 使用外部直流稳压源， 替换电路板上 8V 开关电源。  由此验证刚才观察到的噪声的实际来源。  在同样的负载电阻情况下，   可以看到 AD620 放大器输出博文很小， 上面依稀可以看到频率为 1MHz 的小的脉冲。 对于这个脉冲信号的来源现在还不得而知。

  重新将电阻箱替换 510欧姆的假负载，  观察AD620的运放输出，  波形是相同的。  由此证明， 噪声从外部空间引入的可能性很小，  不在原来的电路中， 增加对外部干扰信号的滤波电容是应该的。  这部分应该在下一个版本中增加上。  下面将电路板上的 TPS54360开关电源进行替换。 解决这个问题的关键部分。

三、电源替换

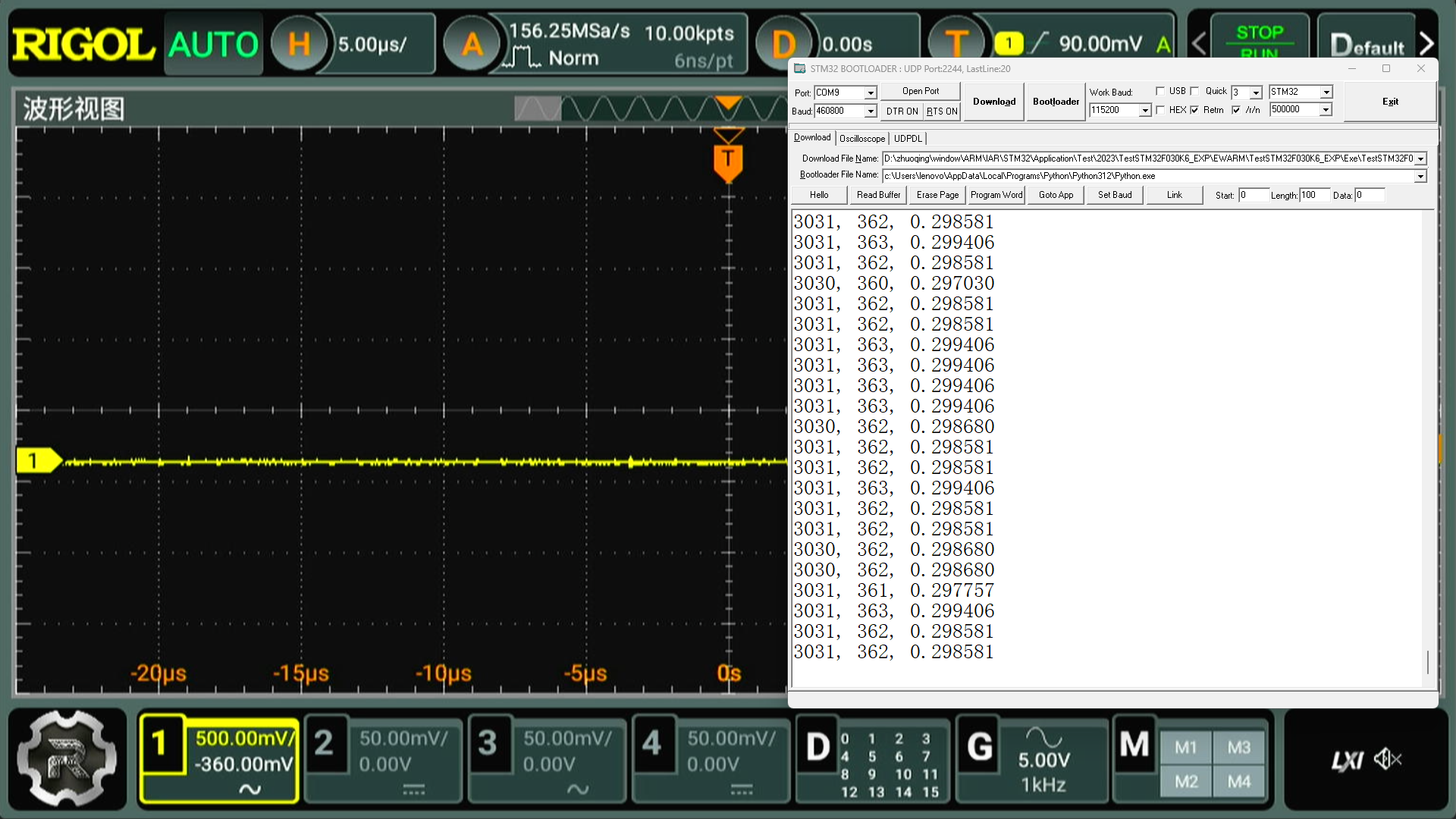

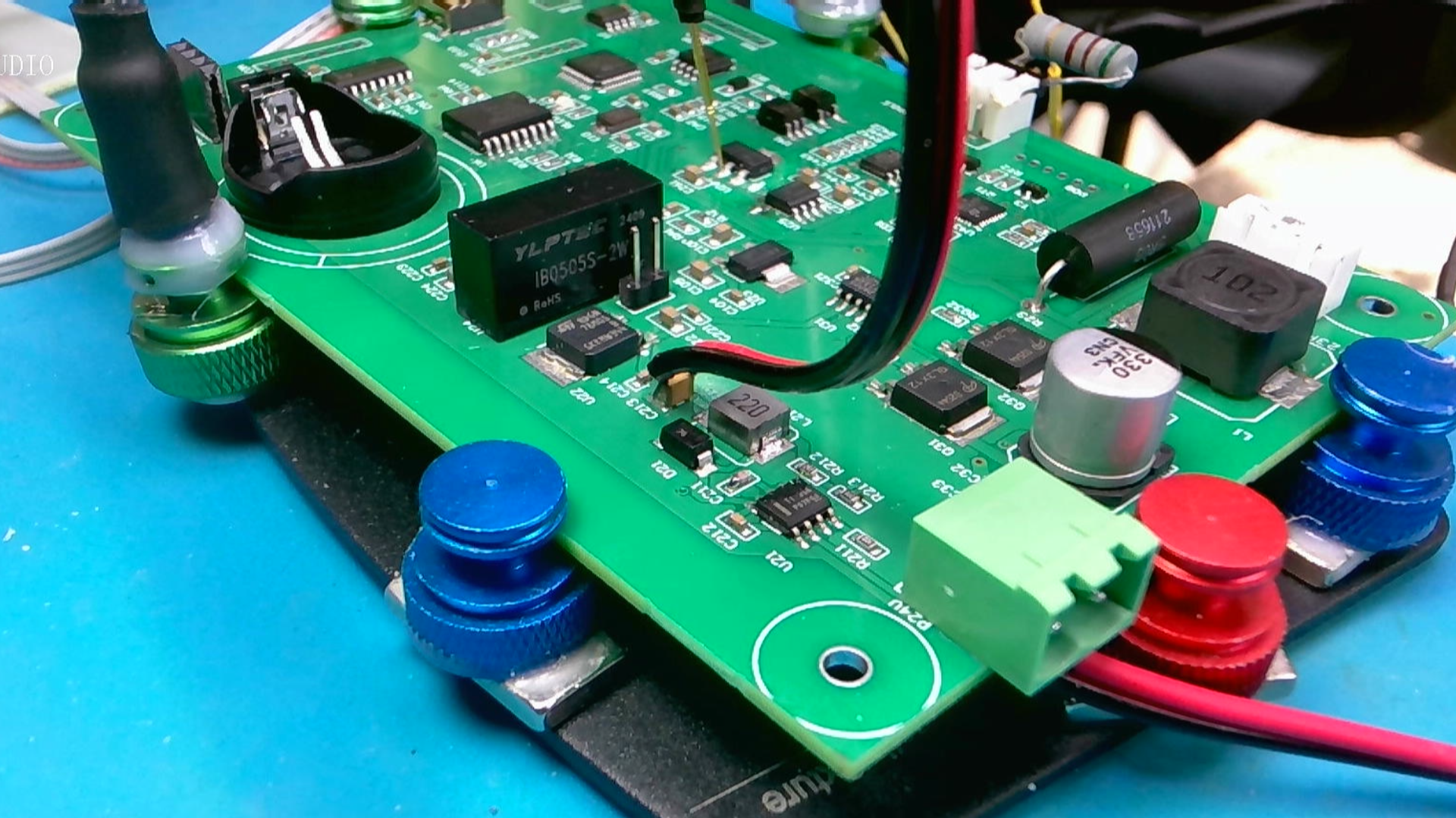

  这是昨晚制作的同样的开关电源模块， 只是对它进行了大面积的地线铺设，  下面将它替换电路板上的电源。  将原来电路板上的芯片拆卸下来， 由于TPS54360 芯片背面有散热管脚，  所以使用了 450 的热风枪温度才能够将它拆卸下来。  下面测试在这样外接电源的作用下，  运放的输出信号。  很神奇， 运放 的输出信号干扰很小了。   单片机读出的AD信号波动也很小。



※ 总  结 ※

---

  本文记录了对电路板中开关电源噪声的测试。  通过对电路板上开关电源进行替换，  使用外部制作的同样开关电路板， 只是进行了大面积的铺铜，  结果， 信号的噪声得到了很好的抑制。  这个实验指导后面的电路铺设。

---
